ELITE 35 - Köögituuluti ELICA - Tasuta kasutusjuhend

Toote tüüp	Kubu
Mark	ELICA
Mudel	ELITE 35
Versioon	Väljatõmbe (välisõhku) või filtriga (õhu tagasipuhumine)
Kiiruste arv	3 kiirust + intensiivkiirus (5 minutit)
Valgustus	LED, eluiga kuni 10 korda pikem kui traditsioonilistel pirnidel
Rasvafilter	Metallist, nõudepesumasinas pestav (madal temperatuur)
Süsinikfilter	Valikuline tsirkulatsiooniversiooni jaoks, vahetus iga 4 kuu järel maksimaalselt
Taimer	Viivitatud väljalülitus: 20 min (kiirus 1), 15 min (kiirus 2), 10 min (kiirus 3), 5 min (intensiivkiirus)
Küllastusindikaator	Rasvafiltrile (LED L3 ja L4 vilguvad vaheldumisi) ja süsinikfiltrile (vilguvad samaaegselt)
Minimaalne kaugus pliidist	43 cm elektripliidile, 65 cm gaasi- või segapliidile
Toide	220-240 V / 50-60 Hz (kontrollige andmesilti)
Energiatarve	Väike tarbimine tänu LED-valgustusele
Väljatõmbe toru läbimõõt	Peab vastama ühendusääriku läbimõõdule (ei kuulu komplekti)
Paigaldus	Kappi või alusele paigaldatav
Hooldus	Välis- ja siseosa puhastus vähemalt kord kuus niiske lapiga ja neutraalse pesuvahendiga
Ohutus	Enne hooldust vooluvõrgust lahti ühendada; mitte kasutada ilma filtrita; mitte flambeerida all
Remonditavus	LED-lamp asendatav tehnilise klienditeeninduse poolt

Korduma kippuvad küsimused - ELITE 35 ELICA

Mis on minimaalne kaugus õhupuhasti ja pliidi vahel?

Elektrilise pliidi korral on minimaalne kaugus 43 cm. Gaasi- või segapõletiga pliidi korral on see 65 cm. Järgige alati tootja juhiseid.

Kuidas puhastada rasvafiltrit?

Metallist rasvafiltrit tuleb puhastada kord kuus. Seda võib pesta käsitsi pehme pesuvahendiga või nõudepesumasinas madalatel temperatuuridel kiire programmiga. Värv võib tuhmuda, kuid filtreerimisvõime jääb samaks.

Millal tuleb süsinikfiltrit vahetada?

Aktiivsüsinikfiltrit tuleb vahetada maksimaalselt iga 4 kuu tagant või sagedamini vastavalt kasutusele. Seda ei saa puhastada ega regenereerida. Kasutage seda ainult tsirkulatsiooniversioonis.

Kuidas aktiveerida süsinikfiltri küllastusindikaator?

Seiske õhupuhasti, seejärel hoidke samaaegselt all nuppe 3 ja 4, kuni LED L1 ja L2 vilguvad lühidalt. Deaktiveerimiseks korrake toimingut, kuni ainult LED L1 vilgub.

Mida teha, kui õhupuhasti ei tööta?

Kontrollige esmalt toidet: kas pistik on ühendatud? Kas kaitselüliti on sisse lülitatud? Kui probleem püsib, pöörduge tehnilise klienditeeninduse poole.

Kas ma saan õhupuhastit kasutada ilma rasvafiltrita?

Ei, ärge kunagi kasutage õhupuhastit ilma rasvafiltrita, mis on korralikult paigaldatud. See võib seadet kahjustada ja põhjustada tuleohtu.

Kuidas seadistada taimerit?

Valige soovitud kiirus, seejärel vajutage nuppu ON/OFF Timer. Kiiruse LED vilgub, mis näitab, et taimer on aktiivne. Kestus sõltub kiirusest: 20, 15, 10 või 5 minutit.

Kas ma saan paigaldada õhupuhasti tsirkulatsioonirežiimil?

Jah, kui te ei saa õhku välja juhtida, kasutage filtriga versiooni, paigaldades aktiivsüsinikfiltri (ei kuulu kõigi mudelite komplekti). Õhk rasvatustatakse ja lõhnastatakse enne ruumi tagasijuhtimist.

Kuidas vahetada LED-valgustit?

LED-valgusti on loodud kaua kestma. Rikke korral võtke ühendust tehnilise klienditeenindusega asendamiseks. Ärge proovige seda ise vahetada.

Mida tähendab LED L3 ja L4 vilkumine?

Kui LED L3 ja L4 vilguvad vaheldumisi, on rasvafilter küllastunud ja vajab puhastamist. Kui need vilguvad samaaegselt, on süsinikfilter (kui paigaldatud) küllastunud ja tuleb vahetada.

KASUTUSJUHEND ELITE 35 ELICA

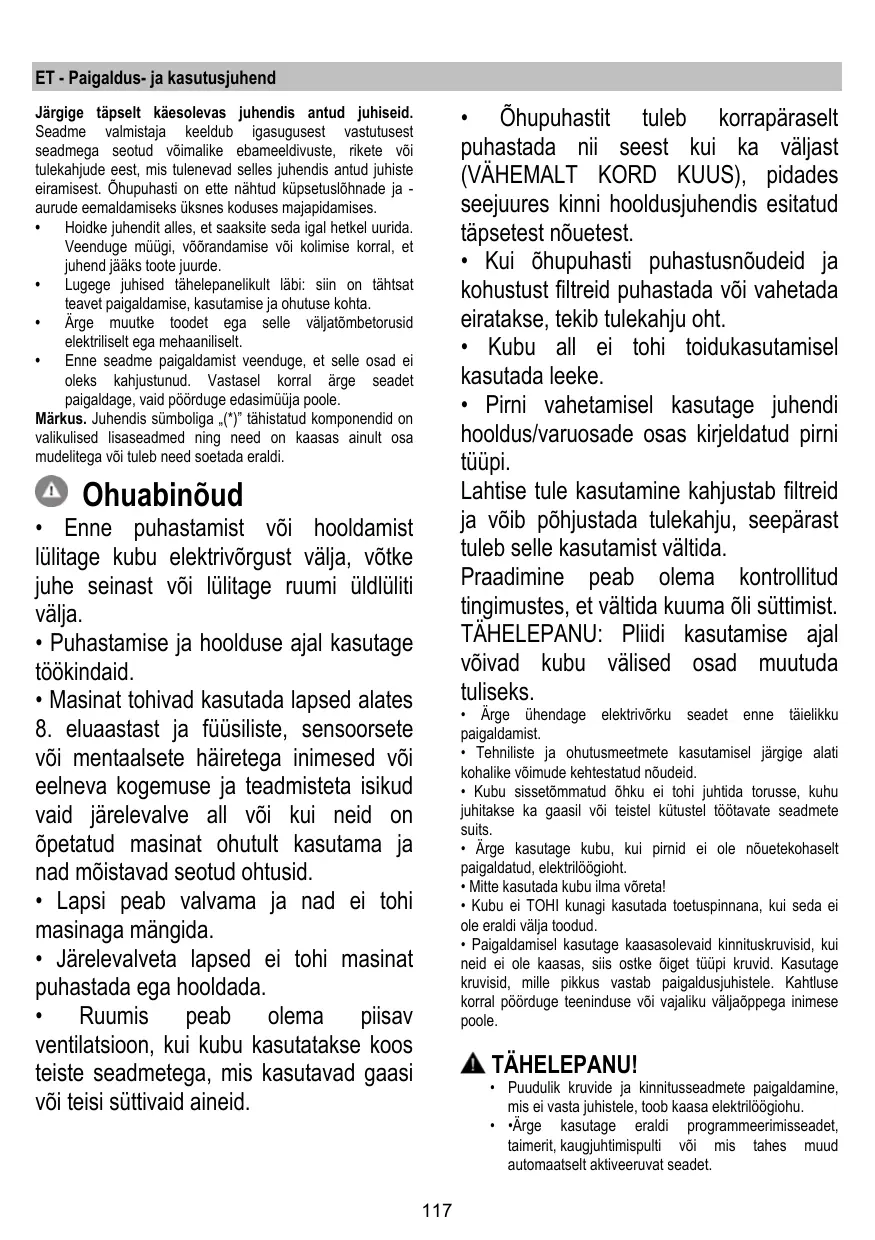

ET - Paigaldus- ja kasutusjuhend

Järgige tapselt käesolevas juhendis antid juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud voimalike ebameeldivuste, rikete vio tulekahjude eest, mis tulenevad selles juhendis antid juhiste eiramiset. Ohupuhasti on ette naitd kupsetuslohnade ja -aurude eemaldamiseks uksnes koduses majapidamises.

• Hoidke juhendit alles, et saaksite seda igal hetkel urida. Veenduge mügi, vörandomise voi kolimise korral, et juhend jäks toote juurde.
  Lugege juhised tählepanelikulkit labi: siin on tahtsat teavet paigaldamise, kasutamine ja ohutuse kohta.
• Arge muutke toodet ega selle valjatombetorusid elektriliselt ega mehaaniliselt.
  Enne seadme paigaldamist veenduge, et selle osad e i oleks kahjustunud. Vastasel korral arge seadet paigaldage, vaid porduge edasimuja poole.

Markus. Juhendis sumboliga (^*) tāhistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega vōi tuleb need soetada eraldi.

Ohuabinõud

• Enne puhasist voi hooldamist lulitage kubu elektrivorgust valja, votke juhe seinast voi lulitage ruumi üdluliti valja.
• Puhastamise ja hoolduse ajal kasutage tookindaid.
• Masinat tohivad kasutada lapsed alates 8. eluaastast ja füusiliste, sensoorsete vōi mentalaalse tāhiretega inimesed vōi eelneva kogemuse ja teadmisteta isikud vaid jarevalve all vōi kui neid on Čpetatud masinat ohutult kasutama ja nad mōistavad seotud ohtusid.
• Lapsi peab valvama ja nad ei tohi masinaga mängida.
• Järevalveta lapsed ei tohi masinat puhastada ega hooldada.

• Ruumis peab olemä piisav ventilatsoon, kui kubu kasutatakse koosteiste seadmetega, mis kasutavad gaasi vöi teisi suttivaid aineid.

• Ohupuhastit tuleb korraparaselt puhastada nii seest kui ka valjast (VAHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud tapsetest nouetest.

• Kui ōhupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht.
  Kubu all ei tohi toidukasutamisel kasutada leeke.
• Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tuupi.

Lahtise tule kasutamine kahjustab filtreid ja vöib pöhjustada tulekahju, seepärast tuleb selle kasutamist vältila.

Praadimine peab olemakontrollitud tingimustes, et valtida kuuma oli suttimist. TAHLEPANU: Pliidi kasutamise ajal voivad kubu valised osad muutud tuliseks.

• Arge ühendage elektrivörku seadet enne täielikku paigaldamist.
• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike voimude kehtestatud noueid.
  Kubusissetommatud ohku ei tohi juhtida torusse, kuhu juhitakse ka gaasil voi teistel kutustel tootavate seadmete suits.
• Arge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilögioht.
• Mitte kasutada kubu ilma voreta!
  Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda eie ole eraldi valja toodud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke oiget tuupi kruid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral poorduge teeninduse voi vajaliku valjaoppega inimese poole.

TÄHELEPANU!

• Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilögiohu.
• Arge kasutage eraldi programmeerimisseadet, tainerit, kaugjuhtimispulti voi mis tahes muud automaatsett aktiveeruvat seadet.

Seade on margistatud direktivi 2012/19/EC (elektri- ja elektronikaseadmete jaatmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode korval数据分析 kasutusest öigesti, aitate valtida voimalikke negativseid tagajärgi keskkonnale ja tervisele.

Sumbol tootel voi sellega kaasas olevates dokumentides naitat, et toodet ei tohi kaidelda nagu olmejätmeid, vaid see tuleb anda elektrija elektroonikaseadmete jaatmete vastuvotupunktki, kust see laheb taarsinglusse. Jargige kohlakke jaatmete korvaldamise alaseid ögusnorme. Lisateabe saamiseks selle toote kaitlemise, taaskusatamise ja ringlusveótu kohta vötke ühendust vastava kohliku asutuse, olmejätmete kogumise ettevötte voi selle firmaga, kelle käest te toote Ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Joudlus EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskondlike mojude vahendamiseks kasutamise ajal:

Lulita tombekapp minimaalkirusel sisse kohe kui oled hakanud sooki valmistama ning lase sel tootada paar minutit parrast toidu valmimist. Surenda tookirust vaid suure suitu voi auru korral ning kasuta intensiivreziimi ainult hadavajaduse korral. Vaheta vajaduse tekkides valja soofltrid, et tagada piasiv lohmaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piasiv rasvaemaldus. Kasutada juhendis naidatud makismaalset arajuhtimisava, et optimeerida tohusus ja vahendada mura.

Kasutamine

Ohupuhasti on valmistatud nii, et seda saaks kasutada nii
valjatombereziimis kui ka ohku filtreeiriva toasisese
tsirkulatsioniga reziimis.

Ohu valjatombega versoon

Aur viakse valja ühendusäärku kulge kinnitatud valjatombetoru abil.

TÄHELEPANU!

Kui ohupuhastil on soefiltrid, tuleb need eemaldada.

! Kasutage minimaalse vajaliku pikkusega toru.

! Kasutage voimalikult väheste pölvedega toru (torupolv maksimaalne nurk: 90^

Valtige toru ristloike olulist muutumist.

Tähelepanu! Kui öhupuhastile on paigaldatud söeffilter, tuleb see eemaldada

Filtersüsteem

Välja tōmmatud ðh kuhastatakse rasvast ja lōhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellet režiimil kasutamiseks tuleb paigaldada tāiendav aktivsoega filtrerimissüsteem.

Tahlepanu! Kui ohupuhastil soefilter puudub, tellige ja paigaldage see enne seadme kasutuselevottu.

Paigaldamine

Minimaalne vahekaugus plidi pinna ja kooqi ohopushasti alumise aare vahel ei tohi elektriplidi puhul olla vaiksem kui 43cm ning gaasi- voi kombineeritud plidi puhul vaiksem kui 65cm.

Kui gaasiplidi paigaldusujhendis noutakse suuremat vahekaugust, tuleb seda arvesse votta.

Elektrühendus

Vörgupinge peab vastama öhuphasti sees asuval andmesildil toodud pingele. Kui öhuphastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast öhuphasti paigaldamist ligipäsettavas kohas. Kui öhuphastil pistikut ei ole (puhasti on otse vörku ühendatud) vöi kui pistik ei asu kohas, mis jäks ka pärast öhuphasti paigaldamist ligipäsettavaks, paigaldage nõutekohane kahepoolulene lüliti, mis kindlustaks vastavalt paigduseeskirjadele III kategoia liiginge korral täieliku eraldamise vooluvörgust.

TÄHELEPANU!

Enne kui lūlitate ōhopuhisti uueste elektrivörku ja kontrollite, kas see tōtab korralikult, kontrollige alati, kas vörgukaabel on korralikult monteeritud.

Öhupuhastil on spetsiaalne toitekaabel; kui kaabel on kannatada saanud, pörduge tehnabi poole.

Paigaldamine

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mōdud sobivad varem väljavalitud paigalduspiirkonna mōtudega.
• Eemaldage aktiivsoefilter/-filtrid, kui seade on nendega varustatud (vt ka vastavat punkti). See/need pannakse tagasi ainult siis, kui öhupuhastit tahetakse kasutada filtreerival reziimil.
• Kontrollige, ega öhupuhasti sees ei ole (transportimise ajal sinna sattunud)SELL juurde kuulvaid esemeid (nt kruvidega ümbrikke, garantiidokumente jms). Kui on, siis vötke need välja ja hoidke alles.

Seda tuüpi öhpuhasti tuleb paigutada seinakapi vms sisse.

Töotamine

Tulede ja tombemootori sisselulitamiseks kasutada ohupuhist eeskuljel olevaid luliteid.

Juhtpaneel

1. Nupp lamp SEES/VALJAS

1. Nupp tamer SEES/VALAS: valitud tombekiiruse (- voimsuse) viivitusega vãjalulilamine: tombekiirus (-voimsus) 1: 20 minutit tombekiirus (-voimsus) 2: 15 minutit tombekiirus (-voimsus) 3: 10 minutit intensivne tombekiirus (-voimsus): 5 minutit

3. Nupp VÄLJAS / tombekiiuse (-voimsuse) vähendamine

4. Nupp SEES / tombekiruse (-voimsuse) suurendamine

5. Näidik, kuvab:

a) tombekirius (-voimsus): margututed L1 - L2 - L3 - L4 (vilguad) suttivad vastavalt valitud tombekirusele (-voimsusele).
Märkus: margutuli L4 - intensivne tombekirius (-voimsus) toimib umbes vis minutit ning seejärel lulitub ohupuhasti keskmisele kiirusele;
b) taimer: valitud tombekiruse margutuli vilgub, mis naitab, et taimer on aktivne;
c) rasvafilter on kullastunud: margututed L3 ja L4 vilguvad vaheldumisi luhikeste ajahemike jarel.
d) söeffiltri kullastumine: mängutled L3 ja L4 vilguvad üheaegselt luhikeste ajahemike järel.

Filtrite kūllastumise marguande lātestamine: teostage filtrite hoodus ning seejärel vajutage nuppu 2, kuni margutuli kustub.

Markus: söeffilti kullastumise marguanne ei ole tavaliselt aktivne ning aktiveeritakse uksnes siis, kui ohupuhastit kasutatakse filterreziimis (paigaldatud söeffiltriga).

Sellisel juhul toimige jargmiselt:

• lilitage ohupuhasti valja
• vajutage uheaegselt nuppe 3 ja 4, kuni margututed L1 ja L2 korraks vilguvad.

Inaktiveerimiseks korrake toimingut, kuid sel juhul vilgub korraks uksnes margutuli L1.

Hooldus

Puhastamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ARGE KASUTAGE PUHASTAMISEKS TÖRISTU VÖI VAHENDEID!

Vältrige abrasivseid aineid sisaldavaid vahendeid. ARGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Rasvafilter

Joonis 3-12

Püub kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsvi vi nõdepesumasinas madala temperatuuri ja lühikese tsükiga.

Nóudepesumasinas pesemisel vöib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vahimalgi mäaral.

Rasvafilti eemaldamiseks tommake hooba.

Aktiivsoefilter (ainult filtreriva reziimi jaoks)

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad lohnad.

Soeffilter kullastub kas luhema voi pikema kasutamise jarel olenevalt plidist ja sellest, kui korraparaselt rasvafiltrit puhasatakse. Igal juhul tuleb kasset valja vahetada vahemalt iga nelja ku tagant.

Seda EI TOHI pesta ega taasaktiveerida

Joonis 12

Pirnide vahetamine

Ohupuhasti on varustatud LED-valgustitega.

LED-lambid tagavad optimaalse valguse kuni kümme korda pikemakestvusega vorrendes tavalampidega ning nende elektrienegia kokkuhoid on 90%

Piride valjahetamiseks poorduge teeninduskeskuse poole.
