ELITE 35 - Cappa aspirante ELICA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	ELICA
Modello	ELITE 35
Versione	Aspirante (evacuazione esterna) o filtrante (riciclo)
Numero di velocità	3 velocità + intensiva (5 minuti)
Illuminazione	LED, durata fino a 10 volte superiore alle lampadine tradizionali
Filtro antigrasso	Metallico, lavabile in lavastoviglie (ciclo a bassa temperatura)
Filtro al carbone	Opzionale per versione riciclo, cambio ogni 4 mesi massimo
Timer	Spegnimento ritardato: 20 min (velocità 1), 15 min (velocità 2), 10 min (velocità 3), 5 min (intensiva)
Indicatore di saturazione	Per filtri antigrasso (LED L3 e L4 lampeggiano alternativamente) e carbone (lampeggiano simultaneamente)
Distanza minima dal piano cottura	43 cm per cottura elettrica, 65 cm per cottura a gas o mista
Alimentazione elettrica	220-240 V / 50-60 Hz (verificare targhetta)
Consumo energetico	Basso consumo grazie all'illuminazione LED
Diametro condotto di evacuazione	Deve corrispondere al diametro del flangia di raccordo (non fornito)
Installazione	Incastrata in un mobile o supporto
Manutenzione	Pulizia esterna e interna almeno una volta al mese con panno umido e detergente neutro
Sicurezza	Scollegare prima della manutenzione; non utilizzare senza filtro; non fiammeggiare sotto la cappa
Riparabilità	Lampada LED sostituibile dal servizio di assistenza tecnica

Domande frequenti - ELITE 35 ELICA

Qual è la distanza minima tra la cappa e il piano cottura?

Per una cottura elettrica, la distanza minima è di 43 cm. Per una cottura a gas o mista, è di 65 cm. Seguire sempre le istruzioni del produttore dell'apparecchio di cottura.

Come pulire il filtro antigrasso?

Il filtro antigrasso metallico deve essere pulito una volta al mese. Puoi lavarlo a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura con un ciclo rapido. Può verificarsi uno scolorimento, ma le prestazioni di filtraggio rimangono intatte.

Quando bisogna sostituire il filtro al carbone?

Il filtro al carbone attivo deve essere sostituito ogni 4 mesi al massimo, o più frequentemente a seconda dell'uso. Non si pulisce e non si rigenera. Utilizzalo solo in versione riciclo.

Come attivare l'indicatore di saturazione del filtro al carbone?

Spegnere la cappa, quindi tenere premuti contemporaneamente i pulsanti 3 e 4 fino a quando i LED L1 e L2 lampeggiano brevemente. Per disattivare, ripetere l'operazione fino a quando lampeggia solo il LED L1.

Cosa fare se la cappa non funziona?

Verificare prima l'alimentazione elettrica: la spina è inserita? L'interruttore è in posizione di accensione? Se il problema persiste, consultare il servizio di assistenza tecnica.

Posso usare la cappa senza filtro antigrasso?

No, non utilizzare mai la cappa senza il filtro antigrasso correttamente montato. Ciò potrebbe danneggiare l'apparecchio e rappresentare un rischio di incendio.

Come impostare il timer?

Selezionare la velocità desiderata, quindi premere il pulsante ON/OFF Timer. Il LED della velocità lampeggia per indicare che il timer è attivo. La durata dipende dalla velocità: 20, 15, 10 o 5 minuti.

Posso installare la cappa in modalità riciclo?

Sì, se non è possibile evacuare l'aria all'esterno, utilizzare la versione filtrante installando un filtro al carbone attivo (non fornito con tutti i modelli). L'aria verrà sgrassata e deodorata prima di essere reimmessa nell'ambiente.

Come sostituire l'illuminazione LED?

L'illuminazione LED è progettata per durare a lungo. In caso di guasto, contattare il servizio di assistenza tecnica per la sostituzione. Non tentare di sostituirlo da soli.

Cosa significa il lampeggio dei LED L3 e L4?

Se i LED L3 e L4 lampeggiano alternativamente, il filtro antigrasso è saturo e deve essere pulito. Se lampeggiano simultaneamente, il filtro al carbone (se installato) è saturo e deve essere sostituito.

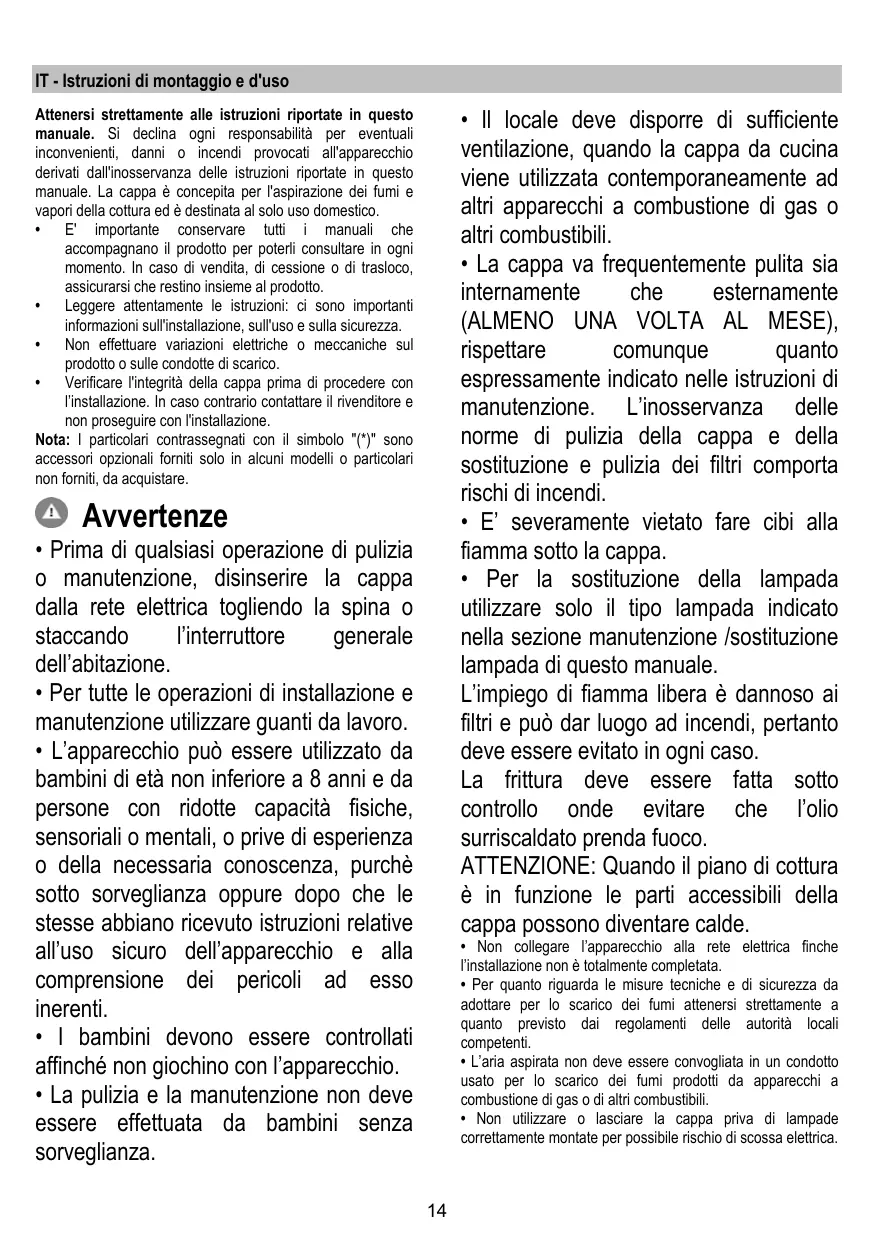

MANUALE UTENTE ELITE 35 ELICA

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e evapori della cottura ed è destinata al solo uso domestico.

• E' importante conservare tutti i manuale che arrivapagnano il prodotto per poterli consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
  Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Note: I particolari contrassegnati con il symbolo "(*)" sono accessori optionali forniti solo in alcuni modelli o particolare non forniti, da acquistare.

Avvertenze

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

• Per tutte le operazioni di installatione e manutenzione utilizzare quanti da lavoro.

• L'apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacité fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, parchè molto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.

• La pulizia e la manutenzione non deve essere effettuata da bambinienza sorveglianza.

• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

• La cappa va frequently pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espressamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri可供a rischi di incendi.

• E' severamente vietato fare cibi alla fiamma sotto la cappa.

• Per la sostituzione della lampada utilizzare solo il tipo lampada indicatoro nella sezione manutenzione /sostituzione lampada di questo manuale.

L'impiego di fiamma libera è dannoso ai filtri e più dar luogo ad incendi, pertanto deve essere evitato in agli caso.

La frittura delve assere fattato;.
controllo onede vegetare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.
- Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
- L'aria aspirata non deve essere convogiata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
- Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

• Maiutilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sua espessamente indicate.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificata similare.

ATTENZIONE!

• La mancata installmente di viti e dispositori di fissaggio in conformità di queste istruzioni cui comportare rischi di natura elettrica.
• Non'utilizzato con un programmatore, timer, telecomando separato o qualiasi lotro dispositivo che si attiva automaticamente.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di occupapagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolla per il riciclaggio di apparentecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolla dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche后再o il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficente il systema di riduzione degli odori, sostituire, quando è necessario, il/i Filtering/ carbone. Per mantenerne ben efficiente il filtrlo del grasso, pulirlo in caso di necessità. Per ottimizzazione l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo delsystema di canalizzazione individato in quello manuale.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapori vengono evacuiati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuation non è fornito e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provvista di filtering/a a carbone, quello/deve/devono essere rimioso/o.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici di sezione del condotto.

Attenzione! Se la cappa e' provvista di filtering al carbone,\ questo deve essere molto.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogiata nella stanza. Perutilizzare la cappa in esta versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

Attenzione! Se la cappa non è provvista di filtering al carbone, quello deve essere ordinato e montato prima dell'uso.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 43cm in caso di cucine elettriche e di 65 cmin caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza magiore, bisogna tenerneconto.

! Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibileanche dello installazione. Se provvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche dello installazione, applicare un interruptore bipolare a norma che assicuri la disconnectione completa della rete nelle condizioni della categoria di sovratensione I1, conformamente alle regole di installation.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmenta prescelta.
• Togliere il/i filtrato/ì al carbone attivo se fomiti (vedianche paragrafo relative). Questo/ì va/nno rimontato/ì solo se si vuole utilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventualmente va molto e conservato.

Questo tipo di cappa delve essere incassata in un pensile o altri supporto.

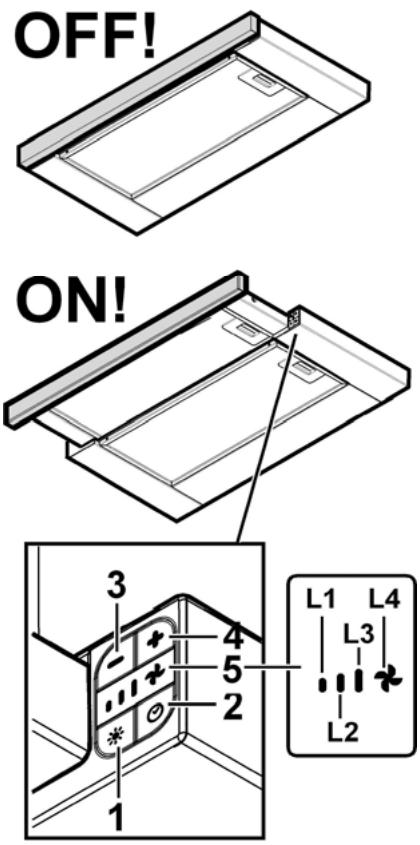

Funzionamento

La cappa è formita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

Pannello comandi

1. Tasto ON/OFF luce
2. Tasto ON/OFF Timer: spegnimento ridardato della velocità (potenza) di aspirazione selezionata:

Velocità (potenza) di aspirazione 1:20 minuti

Velocità (potenza) di aspirazione 2: 15 minuti

Velocità (potenza) di aspirazione 3: 10 minuti

Velocità (potenza) di aspirazione intensiva: 5 minuti

1. Tasto OFF / Diminuzione velocità (potenza) di aspirazione
2. Tasto ON / Aumento velocità (potenza) di aspirazione
3. Display, visualizza:

a. Velocità (potenza) di aspirazione: i led L1 - L2 - L3 - L4 (lampeggiante) si accendono in base alla velocità (potenza) di aspirazione selezionata.

Note: il led L4 - velocità (potenza) di aspirazione intensiva funziona per circa 5 minuti dopodichè la cappa imposta la velocità intermedia.

b. Timer: il led della velocità selezionata lampeggia ad indicare che il timer è attivo.
c. Saturazione filtering antigrasso: i led L3 e L4 lampeggiano alternativamente a breve intervallo di tempo.
d. Saturazione filtrato ai carboni attivi : i led L3 e L4 lampeggiano contemporaneamente a breve intervallo di tempo.

Reset della segnalazione di saturatione filtri: eseguire la manutenzione dei filtri dopodichè premere il tasto 2 sino allo spegnimento dei led.

Nota: la Saturazione filtering ai carboni attivi è normalmente disattivata e va attivata solo se la cappa è utilizzata in versione filtrante (con Filtering al carbone installato).

A tale scopo procedere come segue:

• spagnere la cappa
• mantenere premuti contemporaneamente i tasti 3 e 4, fino a quando i led L1 e L2 lampeggeranno brevamente.

Per disattivare ripetere l'opération, solo il led L1 lampeggera brevamente.

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutr. NON UTILIZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 3-12

Trattiene le particelle di grasso derivanti alla cottura.

Ilchio antigrasso metallico delve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorirs ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante) Trattiene gli odori sgradevoli derivanti alla cottura.

Sostituzione Lampade

La cappa è dotata di un sistema di illuminazione basato sulla technologia LED.

I LED garantiscono una illuminazione ottimale, una durata fina a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.
