ELITE 35 - Kuhinjska napa ELICA - Brezplačna navodila za uporabo

Vrsta izdelka	Napa
Znamka	ELICA
Model	ELITE 35
Različica	Sesalna (odvod zunaj) ali filtrirna (recirkulacija)
Število hitrosti	3 hitrosti + intenzivna (5 minut)
Osvetlitev	LED, življenjska doba do 10-krat daljša od tradicionalnih žarnic
Maščobni filter	Kovinski, pomivalni stroj (nizek temperaturni cikel)
Ogljeni filter	Izbirno za recirkulacijo, menjava vsake 4 mesece največ
Časovnik (Timer)	Zakasnjen izklop: 20 min (hitrost 1), 15 min (hitrost 2), 10 min (hitrost 3), 5 min (intenzivna)
Indikator nasičenosti	Za maščobne filtre (LED L3 in L4 utripata izmenično) in ogljene (utripata hkrati)
Najmanjša razdalja od kuhalne plošče	43 cm za električno kuhanje, 65 cm za plinsko ali mešano
Električno napajanje	220-240 V / 50-60 Hz (preverite tipsko ploščico)
Poraba energije	Nizka poraba zaradi LED osvetlitve
Premer odvodne cevi	Mora ustrezati premeru priključne prirobnice (ni priložen)
Namestitev	Vgradna v omaro ali nosilec
Vzdrževanje	Zunanje in notranje čiščenje vsaj enkrat mesečno z vlažno krpo in nevtralnim detergentom
Varnost	Pred vzdrževanjem izključite; ne uporabljajte brez filtra; ne prižigajte plamena pod napo
Popravljivost	LED žarnico lahko zamenja servisna služba

Pogosto zastavljena vprašanja - ELITE 35 ELICA

Kakšna je najmanjša razdalja med napo in kuhalno ploščo?

Za električno kuhanje je najmanjša razdalja 43 cm. Za plinsko ali mešano kuhanje je 65 cm. Vedno upoštevajte navodila proizvajalca kuhalne naprave.

Kako očistiti maščobni filter?

Kovinski maščobni filter je treba očistiti enkrat mesečno. Lahko ga operete ročno z neagresivnim detergentom ali v pomivalnem stroju pri nizki temperaturi s hitrim programom. Lahko pride do razbarvanja, vendar ostanejo zmogljivosti filtriranja nespremenjene.

Kdaj je treba zamenjati ogljeni filter?

Ogljeni filter je treba zamenjati vsake 4 mesece največ, ali pogosteje glede na uporabo. Ne čisti se in ne regenerira. Uporabljajte ga samo v recirkulacijski različici.

Kako aktivirati indikator nasičenosti ogljenega filtra?

Ustavite napo, nato hkrati držite pritisnjena gumba 3 in 4, dokler kratko ne utripneta LED L1 in L2. Za izklop ponovite postopek, dokler ne utripa samo LED L1.

Kaj storiti, če napa ne deluje?

Najprej preverite električno napajanje: ali je vtičnica vključena? Ali je odklopnik v položaju vklop? Če težava ne izgine, se obrnite na servisno službo.

Ali lahko uporabljam napo brez maščobnega filtra?

Ne, nikoli ne uporabljajte nape brez pravilno nameščenega maščobnega filtra. To bi lahko poškodovalo napravo in predstavljalo nevarnost požara.

Kako nastaviti časovnik (timer)?

Izberite želeno hitrost, nato pritisnite gumb ON/OFF Timer. LED hitrosti utripa, kar pomeni, da je časovnik aktiven. Trajanje je odvisno od hitrosti: 20, 15, 10 ali 5 minut.

Ali lahko napo namestim v recirkulacijskem načinu?

Da, če ne morete odvajati zraka navzven, uporabite filtrirno različico z namestitvijo ogljenega filtra (ni priložen vsem modelom). Zrak bo razmaščen in razglisten pred vračanjem v prostor.

Kako zamenjati LED osvetlitev?

LED osvetlitev je zasnovana za dolgo življenjsko dobo. V primeru okvare se obrnite na servisno službo za zamenjavo. Ne poskušajte je zamenjati sami.

Kaj pomeni utripanje LED L3 in L4?

Če LED L3 in L4 utripata izmenično, je maščobni filter nasičen in ga je treba očistiti. Če utripata hkrati, je ogljeni filter (če je nameščen) nasičen in ga je treba zamenjati.

NAVODILA ZA UPORABO ELITE 35 ELICA

Jestiže je digestoř vybavena filtrysuhlikem,museji byt vynaty.

Intenzivni rychlost (vykon) odsavani: 5 minut

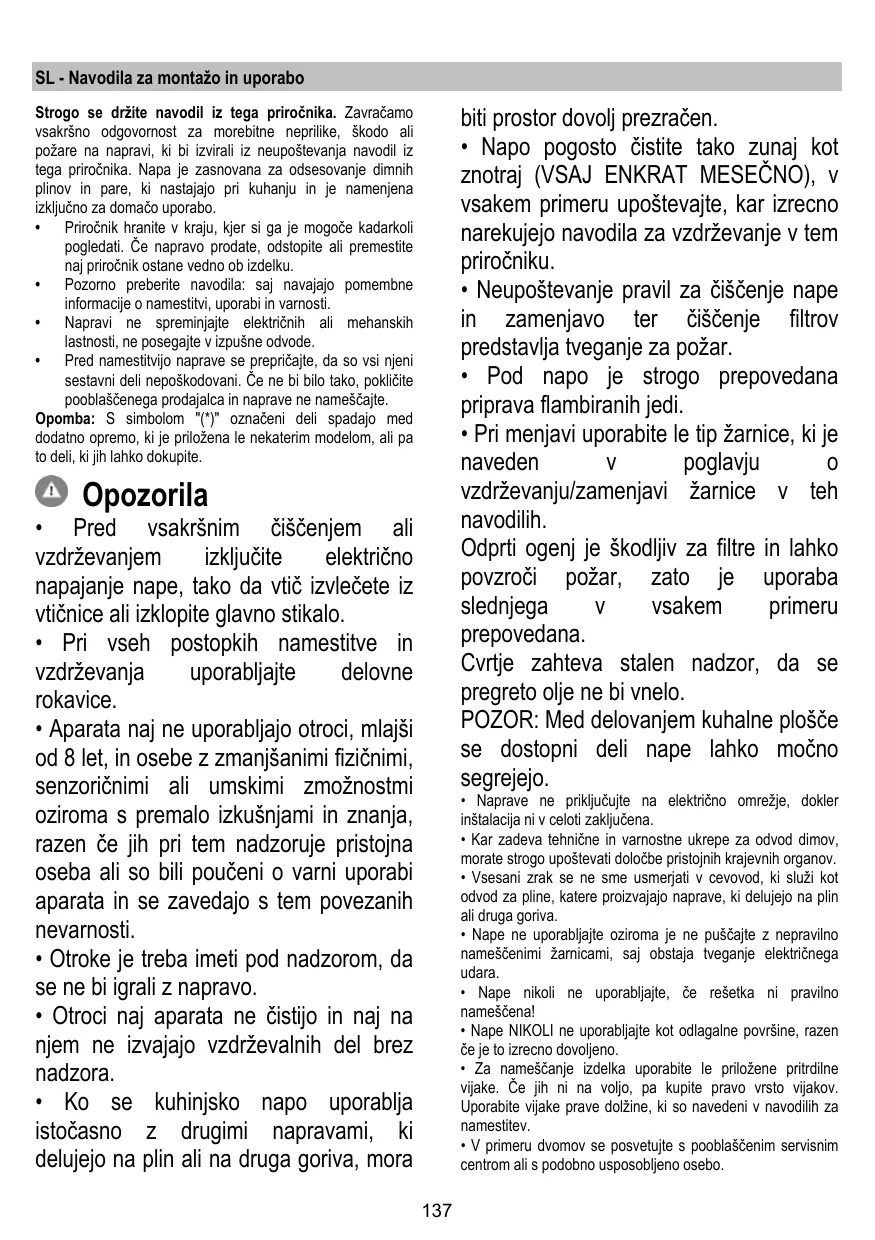

Strogo se drzite navodil iz tega prirocnika. Zavračamo vsakrsno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neuostoševanja navodil iz tega prirocnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nestajajo pri kuhanju in je namenjena izklučno za domaco uporabo.

• Priročnik hranite v kraju, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premestite naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj navajajo pomembne informacione o namestitvi, uporabi in varnosti.
• Napravine spreminjajie elektrichnih ali mehanskihlastnosti, ne posegajte v izpušne odvode.
  Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli neposkodovani. Če ne bi bilo takto,Pokličite pooblašćenega prodajalca in naprave ne namešćajte.

Opomba: S simbolom "(*)" označeni deli spadajo med dodatno opremo, ki je prilozena le nekaterim modelom, ali pa to deli, ki jih lahko dokupite.

Opozorila

Pred vsakrsnim cischenjem ali vzdrrzevanjem izkljucite elektricno napajane nape, tak da vtic izvlecete iz vticnice ali izklopite glavno stikalo.
Pri vseh postopkih namestitve in vzdrlzevanja uporabljajte delovne rokavice.
- Aparata naj ne uporabljajo otroci, mlajsi od 8 let, in osebe z zmanjšanimi fizicnimi, senzoricnimi ali umskimi zmoznostmi oziroma s premalo izkušnjami in znanja, razen ce jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarosti.
- Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo.
- Otroci naj aparata ne Čistijo in nj na njem ne izvajajo vzdřevalnih del brez nadzora.
- Ko se kuhnjsko napo uporablja istocasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora

• Napo pogosto Čistite takozunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdřevanje v tem priročniku.
• Neuostoševanje pravil za Čišćenje nape in zamenjato ter Čišćenje filtrov predstavlja tveganje za požar.
• Pod napo je strogo prepovedana priprava flambiranih Jedi.
• Pri menjavi uporabite le tip Žarnice, ki je naveneden v poglavju o vzdřevanju/zamenjavi Žarnice v teh navodilih.

Odprti ogenj je skodljiv za filtrine lahko povzroci pozar, zato je uporaba slednjega v vsakem primeru prepovedana.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

POZOR: Med delovanjem kuhalne plošće se dostopni deli nape lahko močno segrejejo.

• Naprave ne priključujte na elektricno omrežje, dokler instalacija ni v celoti zakljucena.
  Kar zadeva tehnicne in varnostne ukrepe za odvod dimov, morate strogo upoštevati dolocbe pristojnih krajevnih organov.
• Vsesani zrak se ne sme usmerjati v cevovod, ki sluzi kot odvod za pline, katere proizvajao naprave, ki delujejo na plin ali druga goriva.
• Nape ne uporabljajte oziroma je ne puscajte z nepravilnno namescenimi zarnicami, saj obstaja tveganje elektricnega udara.
• Nape nikoli ne uporabljajte,Če rešetka ni pravlno namešcena!
• Nape NIKOLI ne uporablajte kot odlagalne povrsine, razen ce je to izrecno dovoljeno.
• Za namesčanje izdelka uporabite le prilozene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev.
  V primeru dvomov se posvetujte s pooblaščenim servisnim centrom ali s podobno usposobljeno osebo.

▲POZOR!

• Če pri montaži vijakov in pritrdilnih elementov ne upostevate teh navodil, obstaja nevarnost elektricnega udara.
• Ne uporablajte s programatorjem, casovnikom, daljinskim upravlajnikom ali drugimi napravami, ki se samodejno aktivirajo.

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o opadni elektrichi in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na prilożeni dokumentaciji označuje, da se ga ne sme zavreći med komunalne odpadke, temveć odnesti na ustrezno zbirno mooto za recikiranjte odpadne elektrickne in elektronske opreme. Napravo zavržite skladno z lokalnimi predpisi, kim veljano na področju odaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikiranju tega izdelka se obnite na ustrezno lokalno sluzbo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjsate vpliv na okolje: Napo prizgite na minimali ni moci ON ob začetku kuhanja, in jo pustite, nj deluje tudi nekaj minut po koncu kuhanja. Hitrost povećajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogleni(e) filter(re) po potrebi zamenjate, ter tak ohranite učinkovitost pri odpravljanju neprijjetnih vonjav. Mašćobni(e) filter(re) ocistne po potrebi, ter tak ohranite njegovo (njihovo) učinkovitost. Uporabite system cevi maksimalnih diametrov, navened v tem priročniku, ter takuto optimizirajte učinkovitost in zmanjsajte hrup.

Uporaba

Napa je izdelana za uporabo v odzračevalni različici z zunanjin odvodom ali obtočni oz. filtracijski z notranjin obtokom.

Sesalna razlicica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priklučno prirobnico.

POZOR!

Odvodna cev ni prilozena napi in jo je potrebno kupiti loceno.

Premer odvodne cevi mora biti enak premeru spojega obrocka.

POZOR!

Ce je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera kot je premer izhoda za zrak (spojna prirobnica).

! Cevovod naj bo dolg toliko, kolikor znaša najmanjsa nujna dolžina.
! Cevovod naj ima cim manj krivin (največji kot upogiba: 90°).
I Izogibajte se izrazitim spreemembam smeri cevovoda.

Oporzorilo! Ce je napa opremljena s filtrrom na oglje, ga morate sneti.

Različica s filtriranjem

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

Oporzorilo! Ce napa ni opremljena s filtrom z ogljem, morate le-tega narociti in ga pred uporabo namestiti.

Instalacija

Minimalna razdalja med podporno povrsino posod na kuhalni povrsini in spodnjim delom nape za kuhinjske prostore ne sme biti manjsa od 43cm pri elektrichnih stedilnikih in 65cm pri plinskih ali mešanih stedilnikih.

Ce je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

Elektricna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtic, slednjega vstavite v vticnico, ki je skladna z veljavnimi predpisin se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtica (neposredna povezava na omrežje) ali se vtic nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o instalaciji.

POZOR!

Pred ponovnim prikopom tokokroga nape na omrežno napajanbe in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno namesčen.

Napa ima poseben napajalni kabel. V primeru poškodb kabla lahko novega narocite pri servisi sluzbi.

Montaža

Pred pricetkom namestitve:

• Preverite, ali dimenzije kupljenega izdelka ustrezajo izbranemu prostoru namestitve.
• Odstranite filter/e z aktivnim ogljem, Če je/so priložen/ī (glejtte tudi ustrezni odstavek). Namestite ga/jih le, Če Želite uporabiti napo v odzračevalni različici.
  Prepričajte se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitnega prilozhenega materiala (na primer, ovojnice z vijaki, garancije itd.); Če je, ga odstranite in shranite.

Ta tip nape je treba vgraditi v kuhnjski element ali na drugo podporo.

Delovanje

Napa je opremljena s komandno plošćo z nastavitvijo hitrosti izsesavanja in nastavitvijo jakosti svetlobe za osvetljevanje kuhalne plošće.

Upravljanje

1. Gumb za vklop/izklop luči

2. Gumb za vklop/izklop (ON/OFF) casovnika: zakasnitev izklopa izbrane hitrosti (moči) delovanja:

3. stopna hitrosti (moči) delovanja: 20 minut

4. stopna hitrosti (moči) delovanja: 15 minut

5. stopnja hitrosti (moči) delovanja: 10 minut Intenzivna stopnja hitrosti (moči) delovanja: 5 minut

6. Gumb za izklop/zmanjsanje hitrosti (moči) delovanja

7. Gumb za vklop/povečanje hitrosti (moči) delovanja
8. Zaslon, prikazuje:

a. Hitrost (moč) delovanja: LED indicatorji L1 - L2 - L3 - L4 (utripajo) se prižgejo glide na izbrano hitrost (moč) delovanja.
Opomba: LED indicator L4 - intenszivna hitrost (moč) delovanja deluje pribljno 5 minut, zatem pa se napa vrne na delovanje s srednjo hitrostj.
b. Casovnik: LED indicator izbrane hitrosti utripa v znak omogocenja casovnika.
c. Indikator zasičenosti masčobnega filtra: LED indicatorja L3 in L4 izmenično utripata v katkih casovnih presledkih.
d. Indikator zasičenosti filtra z aktivnim ogljem: LED indicatorja L3 in L4 sočasno utripata v katkih Časovnih presledkih.

Ponastavitev indicatorjev zasičenosti filtrov: očistite oziroma zamenjaje filtrne, nato pa pritsinite gumb 2 in gazadržte pritsinjenega, dokler LED indicatorja ne ugaseta.

Opomba: indicator zasičenosti filtra z aktivnim ogljem je običajno onemogocen in ga je treba omogociti le v primuru uporabe nape v obtočni izvedbi (če je namešcen filter z aktivnim ogljem).

Za to storiti sledite naslednjemu postopku:

Izklijucite napo.
Socasno pritisnite gumba 3 in 4 ter ju zadrzite pritsnjena, dokler indicatorja L1 in L2 ne zacneta hitro utripati.

Če Želite indicator zasičenosti filtra z aktivnim ogljem onemogovičiti, ponovite postopek, vendar bo v tem primuru nitro utripal le LED indicator L1.

Vzdrzevanje

Cischenje

Za ciscenje uporabljate IzKLJUCNO vrazno krpo, navlazeno ne neutralmim detergentom. ZA ciscenje NE UPORABLJAJE NOBENIH ORODJ ALI INSTRUMENTOV. Ne uporabljate izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJE ALKOHOLAI!

Maścobni filter

Slika 3-12

Zaustavlja masčobne delce, ki nastajajo pri kuhanju.

Ocistiti ga je treba enkrat mesechno z ne agresivnimi cistilnimi sredstvi, rochno ali v pomivalnem stroju pri nizki temperaturi in kratkim ciklom pranja.

S pranjem v pomivalnem stroju se mascobni filter lahko razbarva, toda njegove filtrime značilnosti ostanejo nespremenjene.

Za demontažo masčobnega filtra povlecite odklopno ročico na vzmet.

Ogleni filter (samo za obtočno razlicico)

Zadrzije neprijjetne vonjave, ki nastajajo pri kuhanju.

Ogleni filter je potrebno zamenjati po dalji si uporabi, glede na tip kuhe ter redno cišćenje masćobnega filtra. Vsekakor je potrebno zamenjati vložek majmanj vsake štiri mesece. Filter ni niti pralen niti obnovljiv.

SI. 12

Zamenjava zarnic

Napa ima system osvetlitve, ki temelji na LED technologiji. LED lučke zagotavljao optimalno osvetlitve in do 10-krat daljišoŽivljenjsko dobo vprimerjavi sklacičnimi Žarnicami ter 90% prihranek elektrickne energije.

Za zamenjavo zarnic se obrmit na poprodajno sluzbo.
