MODE D'EMPLOI FL-300R OLYMPUS

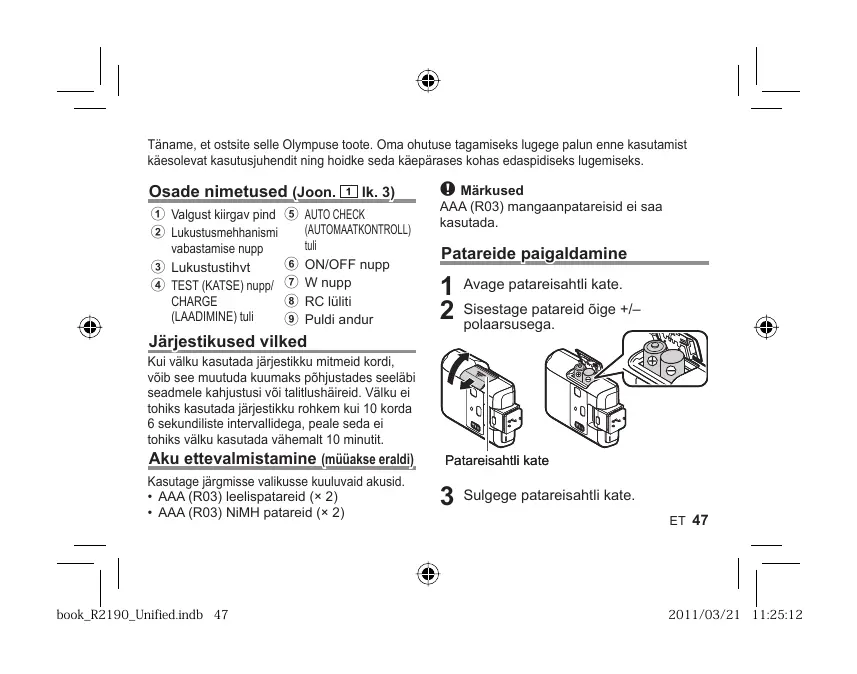

Täname, et ostsite selle Olympuse toote. Oma ohutuse tagamiseks lugege palun enne kasutamist käesolevat kasutusjuhendit ning hoidke seda käepärases kohas edaspidiseks lugemiseks.

Osade nimetused (Joon. 1 Valgust kiirgav pind 2 Lukustusmehhanismi vabastamise nupp 3 Lukustustihvt 4 TEST (KATSE) nupp/ CHARGE (LAADIMINE) tuli

5 AUTO CHECK (AUTOMAATKONTROLL) tuli 6 ON/OFF nupp 7 W nupp 8 RC lüliti 9 Puldi andur

x Märkused AAA (R03) mangaanpatareisid ei saa kasutada.

Järjestikused vilked

Avage patareisahtli kate. Sisestage patareid õige +/– polaarsusega.

Kui välku kasutada järjestikku mitmeid kordi, võib see muutuda kuumaks põhjustades seeläbi seadmele kahjustusi või talitlushäireid. Välku ei tohiks kasutada järjestikku rohkem kui 10 korda 6 sekundiliste intervallidega, peale seda ei tohiks välku kasutada vähemalt 10 minutit.

Aku ettevalmistamine (müüakse eraldi) Kasutage järgmisse valikusse kuuluvaid akusid. • AAA (R03) leelispatareid (× 2) • AAA (R03) NiMH patareid (× 2)

book̲R2190̲Unified.indb 47

Kaamera külge kinnitamine x Märkused Jälgige, et nii kaamera kui ka välk oleks välja lülitatud. Kui välgu paigaldamisel või mahavõtmisel on kaamera või välk sisse lülitatud, võib see seadmeid kahjustada.

Eemaldage kaamera hot shoe ühenduse kate ja libistage välklamp kindlalt ühendusse, kuni see klõpsab paigale (1).

Ärge paigaldage lisavälklampi, kui aparaadi sisseehitatud välk on tõstetud asendis, kuna see võib siis puruneda. • Välklambi eemaldamiseks vajutage lukustusmehhanismi vabastamise nuppu (2). Kui kaameral on väline välgu liitmik, saab sellega ühendada ka välgu kronsteini ja kronsteini kaabli (müüakse eraldi).

Elektroonilise lisavälgu sisselülitamine Ühendage elektrooniline lisavälk kaameraga ning lülitage kaamera koos välguga sisse.

1 TEST nupp/ CHARGE tuli

Vajutage ja hoidke ON/OFF nuppu, kuni mõni lamp süttib. • Toite väljalülitamiseks vajutage uuesti ON/OFF nuppu. • Välgu kontrollimiseks vajutage TEST-nuppu, kui põleb CHARGE lambi tuli.

• Asendage patareid, kui CHARGE tuli ei sütti peale: 30 sekundit (leelispatareid) 10 sekundit (NiMH patareid) • Kui CHARGE tuli ja AUTO CHECK tuli vilguvad samaaegselt, on patareid tühjaks saamas. Asendage patareid. • Kui 15 minuti jooksul ei teostata ühtegi tegevust, lülitub välk toite säästmiseks ooterežiimile. Välk lülitub ooterežiimile ka siis, kui kaamera lülitub ooterežiimile. Kui järgneva 60 minuti jooksul ei teostata ühtegi tegevust, lülitub välk automaatselt välja. Vajutage ON/OFF nuppu, et see uuesti sisse lülitada.

book̲R2190̲Unified.indb 49

Pildistamine Vastavalt kaamera välgurežiimi seadele saab selle välguga pildistada kas TTL-AUTO režiimil või käsirežiimil.

Seadke RC lüliti asendisse „OFF”. Vastavalt soovitud kasutusele seadistage kaamera välgurežiim. Üksikasjalikuma teabe saamiseks tutvuge kaamera kasutusjuhendiga.

Mõnel kaameratüübil käsirežiim puudub. • TTL-AUTO režiimil töötamisel: kui välklamp on õigesti aktiveeritud, vilgub AUTO CHECK lamp enne pildistamist umbes 5 sekundit. • Käsirežiimil töötamisel: reguleerige kaamera seaded (ISO tundlikkus ja ava suurus) vastavalt pildistatava objekti kaugusele ja seejärel pildistage. Pildistamiskaugus (m) = juhendi nr. (ISO100) x ISO tundlikkuskoefitsient ÷ ava suurus Võimalik pildistamisulatus (Tabel lk. 4) ISO tundlikkus ja selle tegurid ISO tundlikkus

• Välgu kasutamisel võib objektiiv, päikesevarjuk, vms. välgu valguse blokeerida. • Kui pildistamiskaugus on alla 1 m, on soovitav kasutada laipaneeli, et mitte liigselt piirata välgu valgushulka.

book̲R2190̲Unified.indb 50

Lainurk Kasutage pildistamiseks laipaneeli, kui objektiivi fookuskaugus on üle 9–14 mm.

Libistage W nupp W poolele.

Kokkupanek Välklampi saab pöörata umbes 30 kraadi ettepoole (1) ja 60 kraadi tahapoole (2). Selle saab ka ettepoole kokku panna, nii et kaamerat, mille külge on kinnitatud välklamp, on kergem kaasas kanda (3). Välk ei käivitu, kui lamp on ettepoole kokkupandud asendis. Umbes 30 kraadi ettepoole: kasutatakse makrovõtete tegemiseks. Umbes 60 kraadi tahapoole: kasutatakse hajutatud võtete tegemiseks.

book̲R2190̲Unified.indb 51

Traadita kaugjuhtimisvälguga pildistamine

Seadke RC lüliti asendisse A või B.

Välgu käivitumiseks valmisolekuks seadistage kaameramenüül [#RC Režiim] asendisse [Sees].

Seadistage kaameral nii A kui ka B rühma välgureguleerimisrežiim jne.

• A ja B on rühmaseaded. Seadistage iga rühma jaoks välgureguleerimisrežiim jne ja reguleerige neid traadita ühenduse abil.

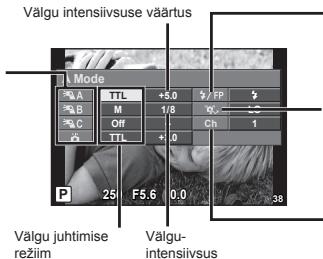

Rühm • Valige välgu reguleerimise režiim ja seadistage välgutugevus eraldi. Valige välgu intensiivsus MANUALrežiimi jaoks.

Välgu intensiivsuse väärtus

Normaalne välk/Super FP-välk • Super FP välk ei sobi.

Välgu juhtimise režiim

Sidevalguse tase • Seadistage sidevalguse tasemeks [HI], [MID] või [LO].

Paigaldamine Kuna lisavälku juhitakse kaamera sisseehitatud välgu abil, sõltub lisavälgu ja kaamera vahelise kauguse võimalik suurus kaamerast.

Kinnitage kaasasolev alus. • Libistage välklampi piki alust, kuni see klõpsab paigale (1). Välklambi eemaldamiseks vajutage ühenduse lukustusmehhanismi vabastamise nuppu. Välgu hajutamiseks pööramise puhul olge ettevaatlik, et see ei tuleks aluse küljest ära (2).

Paigaldage välklamp nii, et välk oleks suunatud soovitud suunda.

• Alusele kinnitamise asemel võite pildistamise ajal välklampi ka lihtsalt käes hoida.

x Märkused • RC režiimis ei saa sisseehitatud välklampi kasutada. • Soovitame kasutada ühte kuni kolmest lisavälgust koosnevat välkude rühma. • Välk võib mitte toimida kas vale nurga või kaamera ja objekti vahelise kauguse tõttu.

book̲R2190̲Unified.indb 53

Ettevaatusabinõud Ohutu kasutamise tagamiseks lugege põhjalikult HOIATUSI ja ETTEVAATUSE abinõusid. Need ohutusalased ettevaatusabinõud kaitsevad kasutajat ja teisi ning välistavad teie vara kahjustumist. Selle tingmärgiga tähistatud ettevaatusnõuete mittetäitmine võib kaasa

HOIATUS tuua vigastuse või isegi surma.

• Ärge kasutage seda kohtades, kus esineb süttimis- või plahvatusohtlikku gaasi. Vastasel korral võib tagajärjeks olla tulekahju või plahvatus. • Ärge jootke toodet, modifitseerige, ehitage ümber ega demonteerige seda. • Ärge katke välgu valgust kiirgavat ala oma käega ega puudutage valgust kiirgavat ala peale järjestikust pildistamist. See võib põletada teie nahka. • Seadme sisemusse sattunud vesi ja võõrained võivad põhjustada süttimist või elektrilööki. Kui seade on vette kastetud või olnud sellele avatud või on võõrained sattunud seadme sisemusse, lülitage koheselt toide välja ning eemaldage ettevaatlikult patareid. Võtke ühendust edasimüüjaga või pidage nõu Olympuse volitatud teeninduskeskusega. • Liiklusõnnetuste vältimiseks ärge suunake välku mootorsõidukit juhtivale inimesele. • Ärge kasutage välku pildistava silmade lähedal; eriti hoolikas tuleb olla imikuid pildistades. Ärge jätke välku lastele kättesaadavasse kohta. Välk võib põhjustada nägemishäireid. • Ärge kasutage patareisid, mis ei ole selle välklambiga kasutamiseks mõeldud. • Ärge kasutage koos vanu ja uusi ning erinevate tootjate poolt valmistatud patareisid. • Ärge ühendage materjale, nagu metall, patareide (+) ja (–) poolustega.

book̲R2190̲Unified.indb 54

Selle tingmärgiga tähistatud ettevaatusnõuete mittetäitmine võib

ETTEVAATUST kaasa tuua vigastuse või vara kahjustamist.

• Kui te märkate ebanormaalsusi, nagu lõhn, müra või suits, peatage selle toote kasutamine. Vastasel juhul võib esineda süttimine või põletus. Eemaldage ettevaatlikult patareid, et vältida enese põletamist, ning võtke ühendust edasimüüjaga või pidage nõu Olympuse volitatud teeninduskeskusega. • Ärge kasutage välklampi märgade kätega. See võib põhjustada talitlushäiret ja elektrilööki.

Euroopa tehniline klienditugi Külasta palun meie kodulehte http://www.olympus-europa.com või helista: tel 00800 - 67 10 83 00 (tasuta number) +49 180 5 - 67 10 83 või +49 40 - 237 73 48 99 (tasuline)

Euroopa klientidele „CE“ tähis näitab, et toode vastab Euroopa ohutus-, tervise-, keskkonna- ja kliendikaitse nõuetele. CE-märgiga tooted on müümiseks Euroopas. See sümbol [maha tõmmatud ratastega prügikast WEEE IV lisa] tähistab elektriliste ja elektrooniliste seadmete eraldi kogumist ELi riikides. Ärge visake seda seadet olmeprahi hulka. Tootest vabanemiseks kasutage teie riigis kehtivaid tagastus- ja jäätmekogumissüsteeme.

book̲R2190̲Unified.indb 55

Tehnilised andmed MUDELI NR. Toote tüüp Juhtarv Töönurk

Välgu režiimid Välgu kiirgusperiood Välgu kiirgamise arv (täielikult aktiveerituna)* Taaslaadimisaeg

FL-300R Elektrooniline lisavälk digitaalfotokaamerate jaoks 20 (ISO 100), 12 (ISO100, laipaneeli kasutamine) Katab 14 mm objektiivi tööala (samaväärne 28 mm 135 mm korral) Katab 9 mm objektiivi tööala (samaväärne 18 mm 135 mm korral): Laipaneeli kasutamine TTL-AUTO, MANUAL, RC Umbes 1/20000 kuni 1/500 sekundit Umbes 80 korda (kasutades AAA (R03) leelispatareisid) Umbes 130 korda (kasutades AAA (R03) NiMH patareisid) Umbes 5,5 sekundit (kasutades AAA (R03) leelispatareisid) Umbes 4,5 sekundit (kasutades AAA (R03) NiMH patareisid) (täielikust aktiveerimisest CHARGE tule süttimiseni)* Temperatuur: –10 kuni 42°C Niiskus: 20 kuni 90% 56,4 (L) × 89,2 (K) × 26,9 (S) mm (v.a. väljaulatuvad osad) 97 g (v.a. patareid)

* Mõõteandmed saadud Olympuse firmasisestest katsetest. Tegelikud väärtused võivad erineda olenevalt pildistamistingimustest. Tootjal on õigus tehnilisi andmeid muuta ilma eelneva teatamiseta ja mingite kohustusteta.
