MANUALE UTENTE FL-300R OLYMPUS

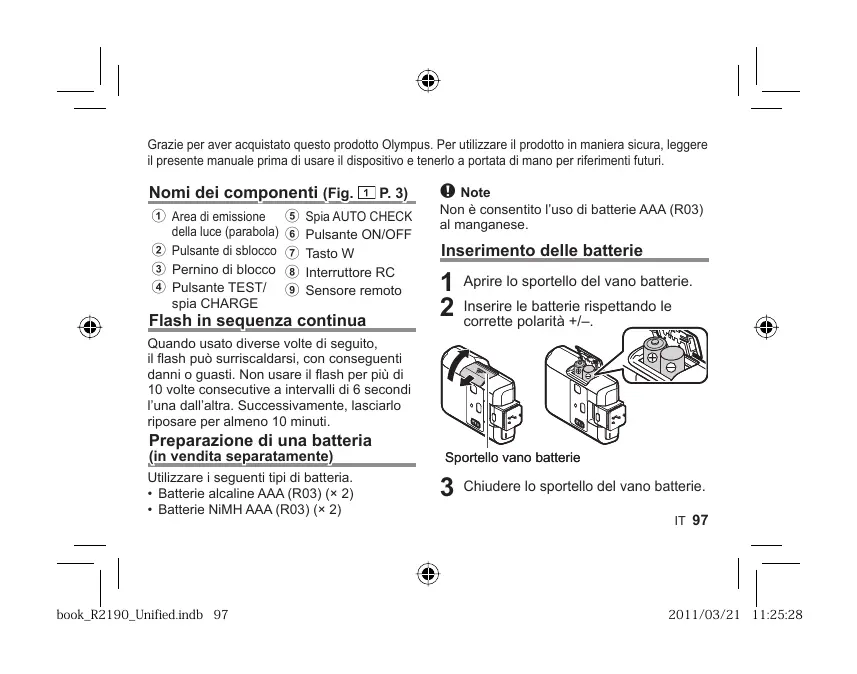

Grazie per aver acquistato quello prodotto Olympus. Per utilizzare il prodotto in maniera sicura, leggere il presente manuale prima di use il dispositivo e tenero a portata di mano per riferimenti futuri.

Nomi dei componenti (Fig. 1 P.3)

① Area di emissione ⑤ Spia AUTO CHECK

della luce (parabola)

⑥ Pulsante ON/OFF

② Pulsante di sblocco

Taste W

③ Pernino di blocco

⑧ Interru tture RC

(4) Pulsante TEST/spia CHARGE

⑨ Sensore remoto

Flash in sequenza continua

Quando usato diverse volte di seguito, il flash più sorriscaldarsi, con seguenti danni o guasti. Non useare il flash per più di 10 volte consecutive a intervalli di 6 secondi l'une dall'altra. Successivement, lasciarlo riposare per almeno 10 minuti.

Preparazione di una batteria (in vendita separatamente)

Utilizzare i seguenti tipi di batteria.

• Batterie alcaline AAA (R03) (× 2)
• Batterie NiMH AAA (R03) (× 2)

Note

Non è consentito l'uso di batterie AAA (R03) al manganese.

Inserimento delle batterie

1 Apire lo sportello del vano batterie.
2 Insertre le batterie rispettando le corrette polarita + / -

3 Chiudere lo sportello del vano batterie.

Montaggio sulla fotocamera

Note

Accertarsi che sua fotocamera che il flash elettronico siano spenti. Il montaggio o rimozione del flash elettronico alla fotocamera quando uno dei due apparentchi è acceso potrebbe causare malfunzionamenti.

1 Rimuovere la protezione della slitta diicontato a caldo della fotocamera e spinge il flash saldamente nella slitta fino a che non scatta in posizione (1).

Non insere Anything when the flash integrates so sollevato, onde evitare di danneggiare quest'ultimo.

• Rimuovere il flash premendo il pulsante di sblocco (2). Se la fotocamera dispone di terminale flash esterno, è possible montare la staffa flash e il cavo da staffa flash (in vendita separamente).

Accensione del flash elettronico

Montare un flash elettronico nella fotocamera e accendere quest'ultima con il flash.

Pulsante TEST/ Pulsante spia CHARGE ON/OFF

1 Premere eteneremeprimalpulsanteON/OFFfinoaq uando sicomaccendeuna spia.

• Premere nuovamente il pulsante ON/OFF per spegnere il disposativo.

• Quando la spia CHARGE si illumina, premere il pulsante TEST per eseguire un flash di prova.

• Sostituire le batterie se la spia CHARGE non si illumina après:

30 secondi (battery alcaline)

10 secondi (battery NiMH)

• Se la spia CHARGE e quella AUTO CHECK lampeggiano simultaneamente, significhe che le batterie stanno per eursaurisi. Sostituire le batterie.
• Se non si eseguono operazioni per circa 15 minuti, il flash entrera in modalità riposo. Il flash entrera in modalità riposo ogni volta che sono nelle fotocamera si avvia la modalità riposo. Se non si eseguono operazioni per altri 30 minuti circa, il flash si spegnerà automaticamente. Premere il pulsante ON/OFF per accenderio.

In base all'impostazione della modalità flash della fotocamera, con questo flash è possibile scattare le fotografie in modalità TTL-AUTO o MANUAL.

Interrupttore RC

1 Spostare l'interruttore RC in posizione "OFF".
2 Impostare la modalità flash della fotocamera in funzione dell'impiogo che si desidera farne.

Per maggiori informazioni,fare riferimento al manuale d'struzione delle fotocamera.

La modalità MANUAL non è disponibile per alcune fotocamere.

In modalità TTL-AUTO: Quando l'attivazione del flash risulta corretta, la spia AUTO CHECK lampeggia per circa 5 secondi più o scopato.
- In modalità MANUAL: Regolare le impostazioni della fotocamera (sensibilità ISO e diaframma) in base alla distanza dal soggetto, quindi scattare.

Distanza di ripresa () = .guida (ISO100) × coefficiente di sensibilità ISO ÷ diaframma Campo di fotografia disponibile (Tabella 2 pag.4)

Sensibilità ISO e relativi coefficienti

Sensibilità ISO	25	50	100	200	400	800	1600	3200	6400
Coefficiente	0,5	0,71	1,0	1,4	2,0	2,8	4,0	5,6	8,0

Se siutilza un flash, il lampo del flash potrebbe assere ostacolato dal corpo del flash, dal paraluce, ecc.
- Quando la distanza de rigresa è vicino a 1 m, è consigilabile utilizzare il diffusore grandangolare per non controllare troppo il volume del flash.

Grandangolo

Quando la lunghezza fiscale dell'obiettivo è magiore di 9-14 mm, utilizzato il diffusore grandangolare per scattare.

1 Spostare il tasting W versus il lato W.

Orientamento

Questo flash più essere piegato di circa 30 gradi in avanti (①) e di 60 gradi all'indietro (②). Inoltre, più essere piegato in avanti per trasportare più facilemente la fotocamera sulla staccare il flash (③). Il flash non si attiva quando è piegato in avanti.

Circa 30 gradi in avanti: per le foto ravvicinate

Circa 60 gradi all'indietro: per la funzione di lampo riflesso

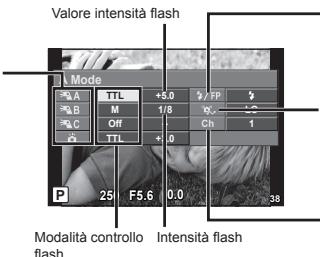

Fotografia con flash a dato remoto wireless

1 Spostare l'interruttore RC in posizione A o B.

• A e B sono le impostazioni dei gruppi. Impostare la modalità di controllo del flash, ecc., dei singoli gruppi e gestirli in modo wireless.

2 Impostare l'opzione [Mod RC] su [Acceso] nel menu della fotocamera per predisporre il flash della fotocamera ad accendersi.
3 Impostare la modalità di controllo del flash, ecc., in ciascuno dei gruppi A e B della fotocamera.

Gruppo

• Selezionale la modalità di controllo del flash e regolare l'intensità del flash individualmente. Per la modalità MANUAL, selezione l'intensità del flash.

Flash standard/Super FP

• Il flash Super FP non è compatibile.

Livello della luce di comunicazione

Consente di impostare il livello della luce di comunità su [HI], [MID] o [LO].

Canale

• Impostare il canale su [1].

Poiché la comunicazione avvienetramite l'émissione del flash della fotocamera, l'intervaldo di positioningamento varia in funzione della fotocamera.

1 Fissare il supporto in dotazione.

• Spingere saldamente il flash nel supporto sono a che non scatta in posizione (1). Premere il pulsante di sblocco della slitta per rimuovere il flash.
  In caso di impiego per la fotografia con lampo riflesso,fare attenzione a non far cadere il supporto (2)

2 Posizione are flash orientandolo nella direzione desiderata.

Anzichéutilizzare il supporto,èanche possibile scattare la fotospemplicamente sostenendo il flash.

Note

• In modalità RC, il flash integrato non può essere impiegato come sorgente luminosa.
• É consigliabile'utilizzare un gruppo unico composto da fine a tre unità flash remoto.
  Il flash potrebbe non attivarsi a causa dell'angolo o della distanza tra la fotocamera e l'oggetto.

Dopo il posizionamento, effettuare uno scatto di prova.

Misure di sicurezza

Leggere attentamente lesezioni AVVERTENZA e ATTENZIONE per accertarsi di usare il prodotto in maniera sicura. Queste misure di sicurezza proteggo gli utenti e terzi ed evitano danni alle cose.

AVVERTENZA

Il mancato rispetto delle istruzioni contrassegnate da quello simbolo potrebbe provocare lesioni personali o morte.

Non utilizzare il prodotto in luoghi esposti a gas inflammabile o espioso. In caso contrario, potrebbero verificarici incendi o esplosioni.
- Non saldare direttamente il prodotto o modificare, rimodellare o smontare il suddetto.
- Non copire l'area di emissione della luce con la mano, e non toccarla dopo l'esecuzione di flash consecutivi, in quanto ci si potrebbe bruciare.
- La presenza di acqua o materiale estraneo all'interno del dispositovo pouc causare incendi o scosse elettriche. Se il disposito viene immerso o esposto ad acqua o al suo interno si trova del materiale estraneo, interrompere immediamente l'alimentazione e togliere le batterie facendo attenzione. Rivolgersi al proprio rivenditore o direttamente a Olympus.
- Per prevenire incidenti stradali, non dirigere mai il flash verso il conducente di un veicolo a motore.
- Non usare il flash vicinoagli occhi del soggetto;fare particolare attenzione quando si fanno fotografie ai bambini. Non lasciare il flash alla portata dei bambini. La luce del flash può essere problemi alla vista.
- Non usare batterie di tipo diverso da quella specificate.
- Non mischiare batterie vecchie e nuove o di marche differenti.
Non collegare sostenze come i metalli ai poli (+) o (-) delle batterie.

ATTENZIONE

Il mancato rispetto delle istruzioni contrassegnate da quello simbolo potrebbe provocare ferite a personne o danni a cose.

• Se si notano delle anomalie, come odore, rumore o fumo, interrompere l'utilizzo del dispositivo.
• In caso contrario si potrebbero provocare incendi o scottature. Rimuovere le batterie con attenzione per evitare uszioni e rivolvergsi a un rivenditore o direttamente a Olympus.
• Non maneggiare il flash con le mani bagnate, in quanto si potrebbero causare guasti o scosse elettriche.

Supporto tecnico clienti in Europa

Visitate la notre homepage http://www.olympus-europa.com o chiamate: Tel.: [phone] (gratuito) +49 180 5 - 67 10 83 oppure +49 40 - 237 73 48 99 (a pagamento)

Per utenti in Europa

Il marchio «CE» indica che il prodotto è conforme ai requisiti europei sulla sicurezza, sull'ambiente e sulla salute e protezione del consumatore. I prodotti con marchio «CE» sono destinati al mercato europeo.

Questo symbolo (cassonetto con ruote, barrato, WEEE Allegato IV) indica la raccolta differenziata di appecchiature elettriche ed elettroniche nei paesi dell'UE. Non gettate l'apparechio nei rifiuti domestici. Usate i sistemi di raccolta rifiuti disponibili nel vostro paese.

Caratteristiche tecniche

MODELLO N.	: FL-300R
Tipo di prodotto	: Flash elettronico esterno per fotocamera digitale
Numero guida	: 20 (ISO 100), 12 (ISO100, con diffusore grandangolare)
Angolo di copertura	: Copre l'angolo di campo dell'obiettivo 14 mm (campo inquadrato da un obiettivo 28 mm su un 135 mm) Copre l'angolo di campo dell'obiettivo 9 mm (campo inquadrato da un obiettivo 18 mm su un 135 mm): Con diffusore grandangolare
Modalità flash	: TTL-AUTO, AUTO, MANUAL
Durata di emissione del flash	: Da 1/20000 a 1/500 secondi circa
Numero dei lampi (a piena potenza)*	: Circa 80 (con batterie alcaline AAA (R03)) Circa 130 (con batterie NiMH AAA (R03))
Tempo di ricarica	: Circa 5,5 secondi (con batterie alcaline AAA (R03)) Circa 4,5 secondi (con batterie NiMH AAA (R03)) (dall'emissione a piena potenza all'accensione della spia CHARGE)*
Ambiente operativo	: Temperatura: Da -10 a 42°C Umidità: Da 20 a 90%
Dimensioni	: 56,4 (L) × 89,2 (A) × 26,9 (P) mm (esclude le parti sporgenti)
Peso	: 97 g (esclude le batterie)

• L'intervallo nell'émissione dei lampi e il numero dei lampi sono stati ottenuiti da prove interne

Olympus. I valori effettivi potrebbero variare in base alle condizioni di ripresa.

Le specifiche sono soggette a modifiche alla preavviso o obbligo alcuno da parte del produttore.
