MANUAL DE USUARIO PRO-III Advanced Safety DUCATI

Este manual es válido para los siguientes monopatines eléctricos:

Traducción de las instrucciones originales

Gracias por elegir este producto.

Para obtener información, soporte técnico, asistencia y para consultar las condiciones generales de garantía, póngase en contacto con su distribuidor o visite el sitio www.ducatiurbanemobility.com

Índice

1. Instrucciones de seguridad
2. Contenido del embalaje y ensamblaje
3. Panorámica del producto
4. Recarga y activación de la batería
5. Información sobre los mandos / Panel de control
6. Guía rápida
7. Plegar y transportar
8. Autonomía y rendimientos
9. Conservación, mantenimiento y limpieza
10. Configuración de la app
11. Ficha técnica
12. Solución de los problemas
13. Responsabilidad y términos generales de garantía

1. Instrucciones de seguridad

¡IMPORTANTE! Lea y siga atentamente las siguientes instrucciones antes de utilizar el producto. Conserve este manual para futuras consultas o para nuevos usuarios.

Tómese el tiempo necesario para aprender los conceptos básicos para evitar cualquier accidente grave que pueda ocurrir en los primeros meses. Póngase en contacto con su distribuidor para obtener ayuda adecuada sobre la forma correcta de utilizar el producto o para que le dirijan a una organización de formación adecuada.

La empresa declina toda responsabilidad directa o indirecta derivada del uso c activo del producto, del incumplimiento tanto de las normas de tráfico como de las instrucciones de este manual, de accidentes y litigios causados por el incumplimiento de normativa y acciones ilegales.

Este producto está destinado a ser utilizado con fines recreativos, para ser utilizado por una sola persona y no para el transporte de pasajeros, por lo que no puede ser utilizado por más de una persona al mismo tiempo.

No cambie el propósito de uso de ninguna manera, este producto no es adecuado para acrobacias, competiciones, transporte de objetos, remolque de otros vehículos o apéndices.

El scooter eléctrico debe utilizarse con precaución, respetando siempre las normas impuestas por el Código de Circulación del país en el que se utilice, con el fin de evitar peligros y tener el máximo cuidado con usted mismo y con los demás.

ATENCIÓN

Requisitos indicativos del diseño del vehículo:

Modelo de Monopatín	Pro-I Evo Black and White edition	Pro-I Evo SR Black and White edition	Pro-I Evo Max SR	Pro-I Evo AS Pro-II Plus
Código del producto sin flechas	DU-MO-210001DU-MO-210004	--- DU-MO-210005
Código del producto con flechas incluidas	DU-MO-210011DU-MO-220004	---
Código producto con dos mandos de freno	-	DU-MO-220019DU-MO-220023DU-MO-220025	DU-MO-220009DU-MO-220002	DU-MO-230003 DU-MO-220026
Peso MÍN. (Kg) 30 30 30	30 30
Peso MÁX. (Kg) 100 100	100 100 100
Edad MÍN. *	14	14 14	14	14
Edad MÁX. *	65 65 65 65 65
Altura (cm) MÍN	120	120	120	120
Altura (cm) MÁX	200	200	200	200

Modelo de Monopatín	Pro-II Plus AS Pro-	II Evo Pro-II Evo AS	Pro-III Pro-III R
Código del producto sin flechas	- DU-MO-210009	--
Código del producto con flechas incluidas	-	DU-MO-210012DU-MO-220005	---
Código producto con dos mandos de freno	DU-MO-220020 -		DU-MO-220012DU-MO-220013DU-MO-220022	MN-DUC-PRO3DU-MO-210013DU-MO-220006DU-MO-220021DU-MO-220024	DU-MO-220003DU-MO-220016
Peso MÍN. (Kg) 30 30 30	30 30
Peso MÁX. (Kg) 100 100	100 100 100
Edad MÍN. *	14	14	14	14	14
Edad MÁX. *	65	65	65 65	65
Altura (cm) MÍN	120	120	120	120	120
Altura (cm) MÁX	200	200	200	200	200

* Antes de utilizar el producto, verificar y seguir las normativas locales vigentes en relación a la edad mínima permitida para el conductor.

El nivel de presión acústica (ruido) de emisión ponderado A al oído del conductor es inferior a 70 dB(A).

Forma gráfica de las advertencias de seguridad

Para identificar los mensajes de seguridad en el presente manual, se utilizarán los siguientes símbolos gráficos de señalización. Éstos tienen la función de llamar la atención del lector / usuario en aras de un uso correcto y seguro del producto.

ATENCIÓN

Prestar atención

Destaca las reglas para respetar para evitar los daños al producto y/o impedir la verificación de situaciones peligrosas.

PELIGRO

Riesgos residuales

Evidencia la presencia de peligros que causan riesgos residuales a los cuales el usuario debe prestar atención para evitar lesiones o daños materiales.

Advertencias generales

ATENCIÓN

Es importante tener presente que, cuando se está en un lugar público o en la calle, aun siguiendo este manual al pie de la letra, no se está inmune a lesiones causadas por infracciones o acciones inapropiadas realizadas frente a otros vehículos, obstáculos o personas. El mal uso del producto o el incumplimiento de las instrucciones de este manual pueden provocar daños serios.

Este producto es un vehículo eléctrico. Mientras más veloz se conduce, más se extiende el espacio de frenado. El frenado de emergencia en calles resbaladizas, mojadas o congeladas puede hacer derrapar las ruedas y hacer perder el equilibrio. Es necesario mantener una velocidad adecuada y una distancia de seguridad de otros vehículos y peatones. Prestar mayor atención cuando se conduce en calles desconocidas. No abrir el caballete cuando se utiliza el producto por riesgo a daños personales y del producto graves.

¡En calzadas mojadas, la distancia de frenado aumenta y la adherencia disminuye considerablemente en comparación con calzadas secas!

¡Conducir con más cuidado, respetar las distancias!

Para la propia seguridad, usar siempre casco, rodilleras y coderas para protegerse de eventuales caídas y lesiones mientras se conduce el producto. Cuando se presta el producto, hacer usar los accesorios de seguridad al conductor y explicar cómo utilizar el vehículo. Para evitar lesiones, no prestar el producto a personas que no saben cómo utilizarlo. Portar siempre calzado antes de utilizar el producto.

Los niños no deben jugar con el monopatín ni con sus piezas, ni deben permitírseles intervenciones de limpieza o de mantenimiento.

Cuando se conduce el producto, prestar atención de no asustar a niños y peatones. Cuando pases por detrás de ellos, avísalos utilizando el timbre y ralentiza avanzando a velocidad mínima 6km/h.

ATENCIÓN

Información sobre frecuencias:

La banda de frecuencia de funcionamiento del dispositivo Bluetooth® está comprendida entre 2,4000 GHz y 2,4835 GHz.

La potencia máxima de radiofrecuencia transmitida en las bandas de frecuencia es de 100 mW.

Instrucciones y advertencias sobre el comportamiento en la conducción

Condiciones Uso apropiado/previsto Utilización incorrecta
Conductores Uno Más personas, con niños o animales
Equipamiento de seguridad Casco, rodilleras, coderas, chaleco refrectante Ningún equipamiento
Control antes de la conducción	Antes de cada uso controlar los frenos y su desgaste, controlar la presión de los neumáticos (ver el lado del neumático para conocer el valor recomendado), el desgaste de las ruedas, el acelerador, los intermitentes, las luces y el estado de carga de la batería.Si de detectan ruidos insólitos o alguna anomalía, no utilizar el producto y contactar con el propio revendedor o con el Servicio de Asistencia Técnica autorizado	Jamás controlar el producto antes de la conducciónUtilizar el producto en presencia de sonidos y anomalías
Caminar impulsando el producto	No acelerar Presionar el aceleradorImpulsar caminando en los cruces peatonalesEn áreas peatonales si no se dispone de modalidad peatón (6 km/h)En áreas superpobladas	Conducir el vehículo en los cruces peatonalesConducir el vehículo en áreas peatonales si no se dispone de modalidad peatón (6 km/h)Conducir el vehículo en áreas superpobladas
Desde cero	La persona que conduce este producto debe poder apoyar fácilmente ambos pies sobre la tierra sujetando el manillar a una altura correcta	No ser capaz de mantener parado y en equilibrio el producto.Sentarse sobre el producto en marcha o detenido
Conducción en condiciones normales	Ningún objeto colgado en el manillar	Objetos colgados al manillar causan inestabilidad y pueden ser un obstáculo durante las maniobras
	Conducción con ambas manos en el manillar.No utilizar dispositivos como teléfonos, smartwatch, lectores musicales, auriculares	Conducción con una sola mano o sin manosUtilizar dispositivos como teléfonos, smartwatch, lectores musicales, auriculares
	Conducción con ambos pies sobre la plataforma en modo cómodo y seguro	Conducción con uno o dos pies fuera de la plataformaEstá prohibido colocar y concentrar el peso sobre el parachoques trasero.
	Conducción con casco y equipamiento de protección	Conducción sin casco y equipamiento de protección
Conducción en condiciones normales	Conducción en carreteras fácilmente accesibles, lisas y compactas, evitar áreas de tráfico intenso o áreas superpobladas: ej. pista para bicicletas, superficies con pavimentación lisaRespetar las normativas locales vigentes y el código de la calle	Conducción en autopista, calles de largo recorridoConducción en calles transitadasConducción en veredasConducción en áreas superpobladasConducción en calles con muchos bachesConducción en proximidad a: barrancos, acantilados, puertos, mares, lagos y ríosIncumplimiento de las normativas vigentes y del código de la calle
	Mirar siempre hacia adelante y prestar atención a todos los obstáculos, vehículos y peatones circundantes	Distraerse mientras se conduce
	Cambiar dirección asegurándose de ser visto moderando la velocidadEn todo caso anticipar la trayectoria y moderar la velocidad respetando el código de la calle y los más vulnerablesUtilizar siempre los indicadores de dirección si están previstos en el producto	Cambiar dirección bruscamente y a alta velocidad sin asegurarse de ser vistoFrenar y girar al mismo tiempo desestabiliza el vehículoNo utilizar los indicadores de dirección
	Ralentizar en presencia de peatonesUtilizar la modalidad peatón en zonas peatonales (6 Km/h)Advertir la propia presencia utilizando la campanilla	Acelerar o mantener constante la velocidad en presencia de peatonesConducir sin utilizar la modalidad peatón en zonas peatonales (6 Km/h)No advertir la propia presencia utilizando la campanilla
Condiciones de tránsito irregulares: badenes artificiales/peldaños/calzada con baches	Conducción a velocidad moderada Conducción a flexionar ligeramente las rodillas para una mejor absorción de los impactos cuando se atraviesa una superficie irregular.	alta velocidadAcelerar en badenes o cunetas, bajar por los peldaños, saltar obstáculos, subir a las veredas, conducir de forma rígida.
Comportamiento: en curva, en bajada, en presencia de obstáculos, vehículos y peatones cercanos	Mantener la distancia de seguridad No respetarDejar de acelerar/Frenar y ralentizar AcelerarConducción a velocidad moderada y frenar de forma seguraPrestar atención a las puertas y a otros obstáculos en altura	la distancia de seguridadConducción a alta velocidad, frenar de forma repentinaPasar sobre obstáculos en altura
Condiciones de visibilidad	Conducir solamente en el caso de que haya suficiente luz para poder conducir de modo seguro. En caso de conducir bajo condiciones de luz no favorables (por media hora después del atardecer, en todo el período de oscuridad y también de día, siempre que las condiciones atmosféricas excluyan la visibilidad de la calle, si se transita por el interior de galerías) se recuerda activar las luces del producto y usar un chaleco o tirantes reflectantes.	Conducir en condiciones de luz no favorables con las luces apagadas y sin usar un chaleco o tirantes reflectantes.
Condiciones meteorológicas	Conducción en condiciones meteorológicas óptimas (sin lluvia)	Conducción en condiciones adversas: bajo la lluvia, cuando nieva, en presencia de hielo o fango en la calle, viento fuerte, en caso de niebla.
Estacionar	En áreas específicas sin obstaculizar la circulación de vehículos y peatonesSobre superficies lisas asegurando la estabilidadApagar el producto y utilizar siempre un dispositivo antirrobo. Utilizar el caballete incluido	En cualquier lugar obstaculizando la circulación de vehículos y peatonesSobre superficies irregulares y sin asegurar la estabilidadDejar el producto encendido, desprotegido sin un dispositivo antirrobo
Practicar deportes extremos/ acrobacias	NO	SIConducción en proximidad a: barrancos, acantilados, puertos, mares, lagos y ríosConducción sobre charcosCompetir con otros vehículos
Exponer el producto a golpes fuertes	NO	SILanzar encima cosas o personas, lanzar desde los peldaños o desde lo alto

Qué hacer luego de una caída:

Verificar que la palanca del acelerador funcione correctamente. Para ello, acelerar y desacelerar varias veces.

Verificar siempre que los frenos funcionen correctamente. Para ello, bajar del producto, impulsar el producto hacia adelante y frenar para asegurarse que responda a los mandos.

Verificar que todos los componentes del vehículo estén en posición y fijados de modo seguro.

Verificar el desgaste y la presión de los neumáticos (ver el lado del neumático para conocer el valor recomendado)

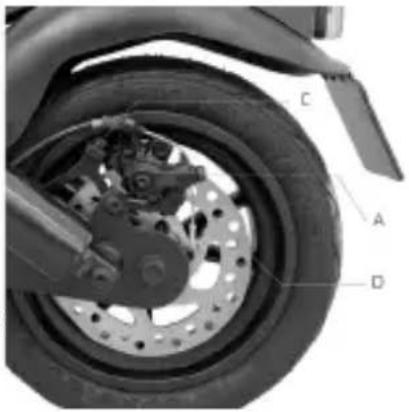

Verificar el desgaste de los frenos y de los cables.

PELIGRO

Los frenos podrían calentarse durante el uso. No tocar luego del uso.

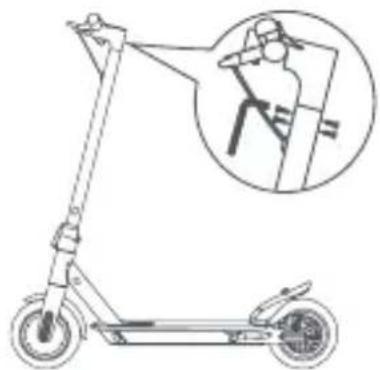

Producto ensamblado, el manubrio se debe instalar con los tornillos correspondientes contenidos en el empaque.

1. Contenido del empaque y ensamblaje

Modelo Imagen de referencia En el embalaje Montaje del manillar
Pro-I Evo (Black & White edition)DU-MO-210001DU-MO-210004DU-MO-210011DU-MO-220004Pro-I Evo SR(Black & White edition)DU-MO-220019DU-MO-220023DU-MO-220025Pro-I Evo ASDU-MO-230003		Accesorios:- Llaves Allen- N.4 tornillos para manillar- Cámara de aire de suministro- Adaptador para inflado- Cargador de batería	Insertar los 4 tornillos manualmente sin apretarlos,después utilizar la llave hexagonal suministrada paraapretar y fijar el manillar.
Pro-I Evo Max SRDU-MO-220009DU-MO-220002		Accesorios:- Llaves Allen- N.4 tornillos para manillar- Cámara de aire de suministro- Adaptador para inflado- Cargador de batería	Insertar los 4 tornillos manualmente sin apretarlos,después utilizar la llave hexagonal suministrada paraapretar y fijar el manillar.
Pro-II PlusDU-MO-210005DU-MO-210010DU-MO-220008DU-MO-220026		Accesorios:- Llaves Allen- Componentes para montaje manillar (gancho, plásticos, n.4 tornillos)- Adaptador para inflado neumáticos- Unidad de alimentación-Avisador acústico electrónico(DU-MO-220012DU-MO-220020DU-MO-220026)*	Pasos:1. Abrir el caballete2. Elevar y fijar el plantón de dirección replegando la palanca del mecanismo de repliegue y bajar el anillo de seguridad (si está presente)3. Instalar el manillar en la varilla4. Instalar el gancho (véase foto) acercándolo a la varilla, asegurándose de que coincide con los agujeros e insertar los tornillos.5. Insertar el tornillo del lado externo en el agujero ubicado debajo del panel de control.6. Apretar los tornillos.7. Acercar y hacer coincidir la placa de plástico (véase foto) con el segundo agujero/ perfil del panel de control, luego insertar y apretar el tornillo.
Pro-II Plus ASDU-MO-220020
Pro-II EvoDU-MO-210009DU-MO-210012DU-MO-220005
Pro-II Evo ASDU-MO-220012
Pro-II Evo ASDU-MO-220013DU-MO-220022		Accesorios:- Llaves Allen- Componentes para montaje manillar (gancho, plásticos, n.4 tornillos)- Adaptador para inflado neumáticos- Unidad de alimentación	Pasos:1. Elevar el plantón de dirección e introducir el manillar prestando atención a no dañar el avisador acústico electrónico y sin aplastar los cables.2. Elevar y fijar el plantón de dirección replegando la palanca del mecanismo de repliegue y bajar el anillo de seguridad (si está presente)3. Instalar el manillar en la varilla4. Instalar el gancho (véase foto) acercándolo a la varilla, asegurándose de que coincide con los agujeros e insertar los tornillos.5. Insertar el tornillo del lado externo en el agujero ubicado debajo del panel de control.6. Apretar los tornillos.7. Acercar y hacer coincidir la placa de plástico (véase foto) con el segundo agujero/ perfil del panel de control, luego insertar y apretar el tornillo.
Pro-IIIMN-DUC-PRO3DU-MO-210013DU-MO-220006DU-MO-220021DU-MO-220024Pro-III RDU-MO-220003		Accesorios:- Llaves Allen- Componentes para montaje manillar (gancho, plásticos, tornillos)- Adaptador para inflado de neumáticos- Unidad de alimentación- N.2 RF Llave para encender el monopatín	Pasos:1. Abrir el caballete2. Levantar el manillar, colocar la palanca en posición de cierre y bajar el anillo de seguridad.3. Conectar el cable del faro al cableado del visor e introducir el manillar en el plantón.4. Instalar el gancho en el plantón prestando atención a realizarlo correctamente con los orificios e introducir los 2 tornillos M6.5. Introducir el tornillo M6 en el lado exterior en el segundo orificio colocado abajo del panel de control y apretar los tres tornillos M6.

*Pro-II Plus AS (DU-MO-220020 - DU-MO-220026) / Pro-II EVO AS (DU-MO-220012)

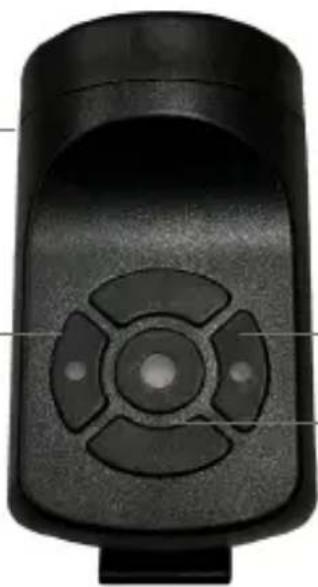

Avisador acústico electrónico.

Puerto de recarga USB (lado inferior, abajo de la protección de goma)

Botón izquierdo:

Mantener presionado prolongadamente para activar la modalidad antirrobo.

Mantener presionado prolongadamente para desactivar la modalidad antirrobo.

Botón central (Bocina):

- Presionar para que suene.

- Presionar rápidamente dos veces para cambiar el sonido.

Recarga del dispositivo: Introducir el cable USB en el puerto de recarga (lado inferior).

*Indicaciones para la instalación del proyector
Proyector	M5		Arandela
	1. Introducir el tornillo M5 (sin arandela) en el orificio inferior del faro, luego,introducir la arandela entre el tornillo y el plantón y apretarla lo suficiente paraevitar dañar la plancha del faro.
	M6
	2. Introducir el tornillo M6 en el orificio superior del faro y apretarlo.

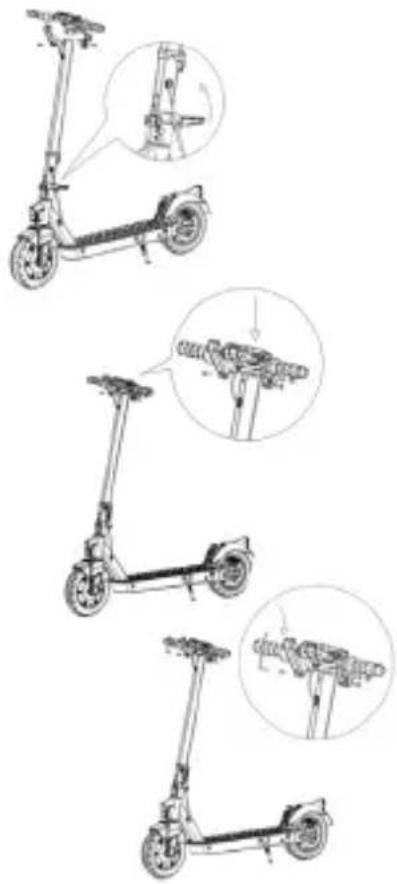

Pasos:

• Extraer el producto del empaque
• Abrir el caballlete y controlar la estabilidad del producto
• Abrir el plantón del manubrio y fijarlo cerrando la palanca del mecanismo de cierre
• Conectar el cable de alimentación del visor al cableado principal (si es necesario)
• Conectar el faro delantero al cable que proviene del visor a 2 pin (si es necesario).
• Instalar el manubrio en el plantón (no aplastar los cables)
• Apretar los tornillos en el plantón con la llave proporcionada
• Realizar la regulación del mecanismo de cierre del plantón

- Verificación de la presión de los neumáticos (ver el lado del neumático para conocer el valor recomendado).

Modelo Imagen de referencia * Regulación
Pro-I Evo(Black and White edition)		Regulación del plantón manillar:Si el plantón del manubrio resulta poco estable después del cierre, regular el tornillo del mecanismo atornillando o desatornillando lo suficiente para aumentar la estabilidad del plantón de dirección.
Pro-I Evo SR(Black and White Edition)
Pro-I Evo AS
Pro-I Evo Max SR
Pro-II PlusPro-II Plus ASPro-II EvoPro-II Evo AS		Regulación del plantón manillar:Como se muestra en la figura, si el plantón de dirección tiembla durante la carrera, regule el tornillo (si está presente) con la llave hexagonal.
Pro-IIIPro-III R		Regular el manillar:Como se muestra en la figura, si la varilla del manillar tiembla durante el recorrido, regular el tornillo con la llave hexagonal.

ATENCIÓN

Ensamblar correctamente el producto. En el caso en que, en el ensamblaje, se detecte algún defecto de fábrica, pasajes no claros o dificultad en el ensamblaje mismo o en las regulaciones, no conducir el vehículo y conectar con el revendedor o visitar el sitio web www.ducatiurbanemobility.com para recibir asistencia técnica.

Mantener las piezas plásticas alejadas de los niños (incluso los materiales de empaquetado) y piezas pequeñas que pueden provocar asfixia.

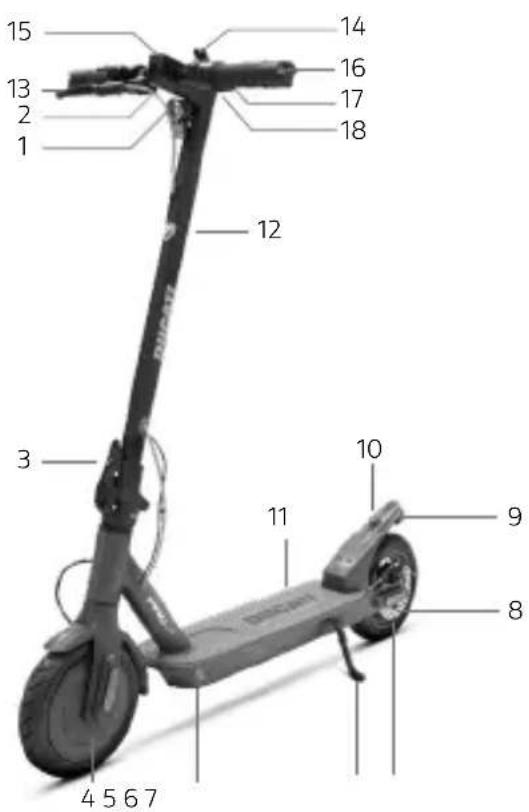

3. Panorámica del producto

Está prohibido modificar o transformar de ningún modo el producto o sus piezas. Esto podría dañar la eficiencia, la estructura y provocar daños. Con vistas al continuo desarrollo tecnológico, el fabricante se reserva la modificación del producto sin previo aviso y sin que este manual sea automáticamente actualizado.

Para obtener información y para consultar las revisiones de este manual visitar el sitio web www.ducatiurbanemobility.com

15 14 13 16 2 17 18 12 3 10 9 11 8 4 5 6 7

15 14 13 16 17 2 18 12 3 11 10 9 MAX 4 5 6 7 8

1. Proyector
2. Acelerador
3. Mecanismo de repliegue
4. Rueda motriz
5. Puerto de recarga
6. Caballete
7. Rueda libre
8. Freno de disco
9. Faro
10. Enganche de cierre
11. Plataforma
12. Columna de dirección
13. Palanca del freno
14. Campanilla
15. Visor

16. luces de dirección

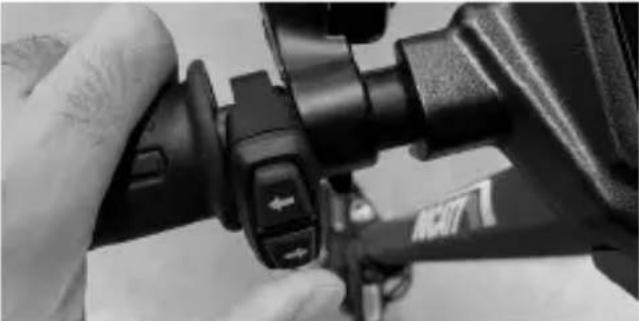

17. Mando de los indicadores de dirección (si está presente)

18. Palanca del freno eléctrico (solo Pro-I Evo SR)

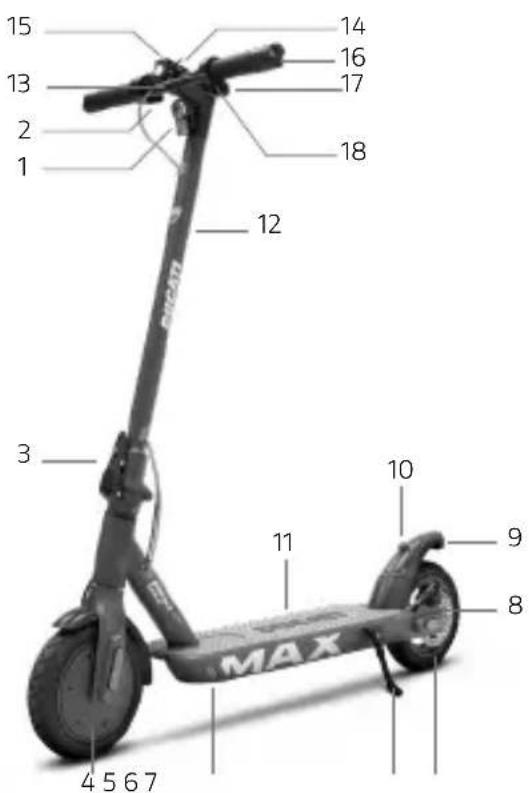

Pro-I Evo Max SR

1. Proyector
2. Acelerador
3. Mecanismo de repliegue
4. Rueda motriz
5. Puerto de recarga
6. Caballete
7. Rueda libre
8. Freno de disco
9. Faro
10. Enganche de cierre
11. Plataforma
12. Columna de dirección
13. Palanca del freno
14. Campanilla
15. Visor
16. luces de dirección

17. Palanca del freno eléctrico

18. Mando de los indicadores de dirección

1 2 17 19 20 21 18 16 5 15 3 4 6 14 13 12 11 9 7 8 10

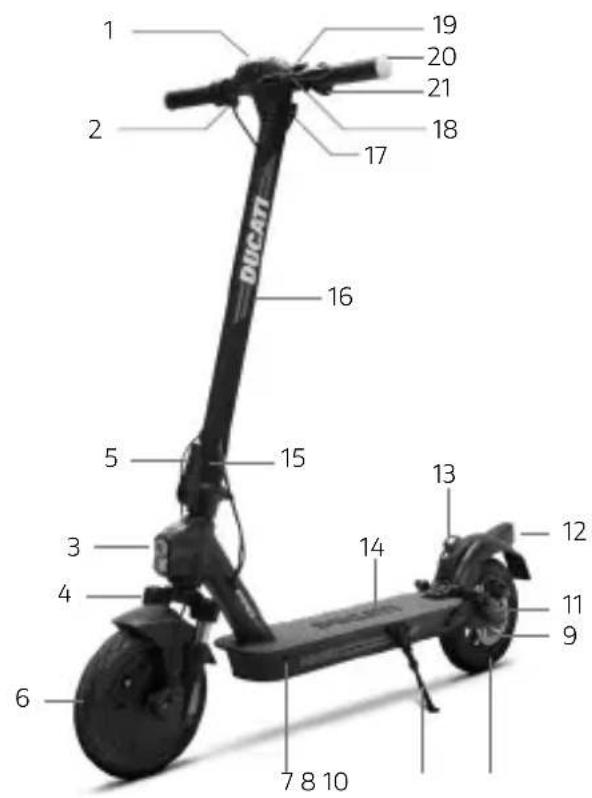

Pro-II Plus / Pro-II Plus AS / Pro-II Evo

1. Mostrar
2. Acelerador
3. Faro
4. Horquilla de suspensión (Pro-II Evo)
5. Mecanismo de plegado
6. Piñón de transmisión
7. Puerto de carga
8. Soporte
9. Freno de disco
10. Rueda libre
11. Suspensión (Pro-II Evo)
12. Luz
13. Clip de fijación
14. Reposapiés
15. Anilla de seguridad (si existe)
16. 1. Columna de dirección
17. Pestillo de bloqueo
18. Palanca de freno
19. Campana
20. Indicadores luminosos
21. Controles de los indicadores (si existen)

1 2 22 21 2 18 19 20 17 16 15 5 3 14 13 12 11 9 6 74 8 10

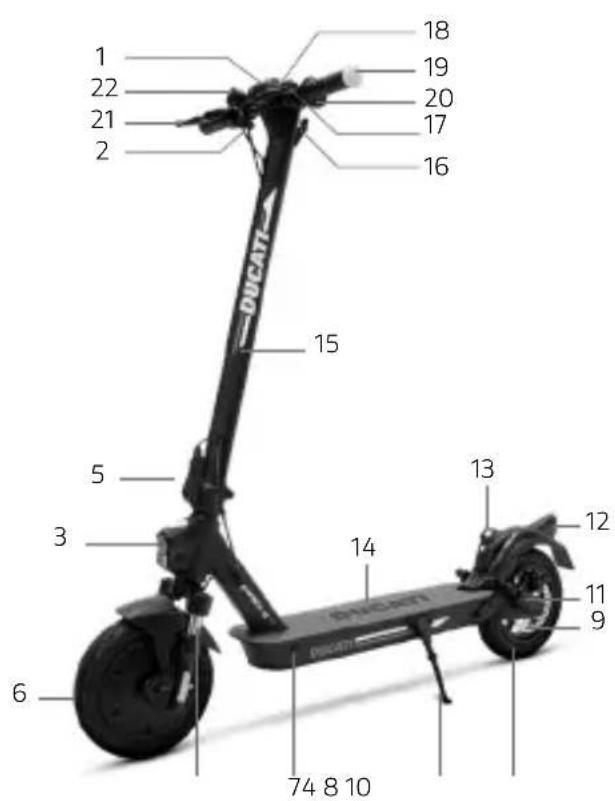

Pro-II Evo AS

1. Visor
2. Acelerador
3. Proyector
4. Horquilla amortiguada
5. Mecanismo de repliegue
6. Rueda motriz
7. Puerto de recarga
8. Caballete
9. Freno de disco
10. Rueda libre
11. Horquilla amortiguada
12. Faro
13. Clip de cierre
14. Plataforma
15. Columna de dirección
16. Enganche de cierre
17. Palanca del freno
18. Campanilla
19. luces de dirección
20. Mando de los indicadores de dirección
21. Palanca del freno
22. Avisador acústico electrónico (excluido DU-MO-220012)

1 2 3 18 21 17 20 19 16 15 14 13 4 12 11 10 8 5 6 7 9

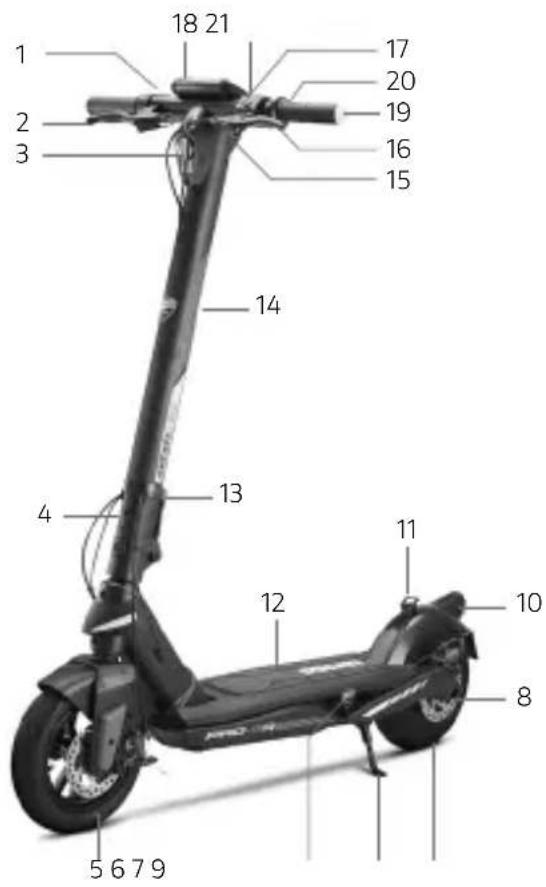

Pro-III / Pro-III R

1. Acelerador
2. Palanca de freno
3. Faro
4. Mecanismo de plegado
5. Rueda libre
6. Puerto de carga
7. Soporte
8. Freno de disco
9. Piñón de arrastre
10. Luz
11. Clip de fijación
12. Reposapiés
13. Anilla de seguridad (si existe)
14. 1. Columna de dirección
15. Clip de fijación
16. Palanca de freno
17. Campana
18. Pantalla
19. 1. Indicadores luminosos
20. Mandos de los indicadores (si existen)
21. Puerto USB

4. Recarga de la batería

ATENCIÓN

En el primer uso cargar el producto al 100% Asegurarse que el producto, el cargado de batería y el puerto de recarga estén secos.

Instrucciones:

- Abrir el caballete

- Apagar el producto

Recarga de la batería

ATENCIÓN

Cargar el dispositivo antes de usarlo. También se recomienda cargarlo después de cada uso y antes de guardarlo. Es recomendable no permitir que el vehículo se descargue completamente para evitar que se dañe la batería.

La luz roja presente en el alimentador se pondrá verde cuando la operación de carga haya concluido.

Modelo Imagen	de referencia Instrucciones
Pro-I Evo(Black and White edition)Pro-I EvoSR(Black and White edition)Pro-I EvoMax SRPro-I Evo ASPro-II PlusPro-II Plus ASPro-II EvoPro-II Evo AS				1. Remover la cubierta de goma de la toma de recarga.2. Conectar el cargador de batería a la toma eléctrica y posteriormente al puerto de recarga. Cuando el producto está completamente cargado, la luz en el cargador de baterías pasa de rojo (en recarga) a verde (recarga finalizada).3. Después de la recarga, desconectar el cargador de batería del vehículo e introducir nuevamente la cubierta de goma. Quitar el cargador de batería de la toma de corriente.No encender el monopatín mientras está en carga.[IMAGE]La luz roja presente en el alimentador se pondrá verde cuando la operación de carga haya concluido.
	1	2	3
Pro-IIIPro-III R				1. Apagar el monopatín eléctrico y abrir el caballete.2. Girar el logo Ducati, abrir la tapa impermeable, luego, conectar el cargador de batería a la toma de red, conectar el conector al puerto de recarga.3. Después de la recarga, desconectar el conector del puerto de recarga, cerrar la tapa impermeable

Para recargar este producto utilizar SOLO el cargador proporcionado.

Modelo Código del producto		Modelo del cargador de batería	Tensión de salida	Tiempo de recarga
Pro-I Evo(Black and White edition)Pro-I Evo SR(Black and White edition)	DU-MO-210001DU-MO-210004DU-MO-210011DU-MO-220004DU-MO-220019DU-MO-220023DU-MO-220025	XHK-916-42015 42V - 1.5A 4 h
Pro-I Evo AS DU-MO-230003 GJ	S150-4200150 42V - 1.5A 4 h
Pro-I Evo Max SR	DU-MO-220009DU-MO-220002	FY-4202000 42V - 1.5A 5 h
Pro-II PlusPro-II Plus AS	DU-MO-210005DU-MO-210010DU-MO-220008DU-MO-220020DU-MO-220026	CP4215XVE063-4200150	42V - 1.5A 4 h
Pro-II Evo	DU-MO-210009DU-MO-210012DU-MO-220005	CP4215XVE063-4200150	42V - 1.5A 7 h
Pro-II Evo AS	DU-MO-220012DU-MO-220013DU-MO-220022	CP4215 42V - 1.5A 7 h
Pro-III	MN-DUC-PRO3DU-MO-210013DU-MO-220006DU-MO-220021DU-MO-220024	CP4215XVE063-4200150	42V - 1.5A 8 h
Pro-III R	DU-MO-220003DU-MO-220016	CP546200 54,6V - 2A 6 h

El uso de otro tipo de cargador puede dañar el producto o causar otros riesgos potenciales.

No cargar nunca el producto sin supervisión. No encender el producto durante la recarga.

Después de cada uso, recargar completamente la batería para prolongar la vida útil. No recargar el producto inmediatamente después del uso. Dejar que el producto se enfríe durante una hora antes de la recarga.

El producto no debe ser recargado por períodos prolongados. La sobrecarga reduce la duración de la batería y conlleva a ulteriores riesgos potenciales.

Es recomendable no permitir que el vehículo se descargue completamente para evitar que se dañe la batería.

El daño provocado por una ausencia de carga prolongado es irreversible y no está cubierto por la garantía limitada. Una vez que se ha producido el daño, la batería no puede recargarse (se prohíbe el desmontaje de la batería por parte de personal no cualificado, ya que puede provocar una descarga eléctrica, un cortocircuito o incluso un accidente de seguridad importante). Si se está ausente por un cierto período, por ejemplo, durante las vacaciones, y se encomienda el dispositivo a terceros, dejarlo en el estado de carga parcial (20-50% de carga), no completamente cargado.

Realizar de forma regular una inspección visual del cargador de baterías y de los cables del cargador de baterías. Si el cable del cargador de batería tiene daños evidentes, no lo utilice para evitar daños y/o riesgos mayores, le rogamos que nos contacte para la sustitución.

El cargador de batería puede ser utilizado por niños de edad igual o superior a 8 años y por personas con capacidades físicas reducidas, sensoriales o mentales o sin experiencia y conocimiento si han sido seguidos o instruidos en el uso del aparato de modo seguro y han comprendido los peligros implicados. Los niños no deben jugar con el cargador de batería. La limpieza y el mantenimiento por parte del usuario no deben ser realizadas por niños sin supervisión.

Advertencias sobre la batería

La batería está formada por celdas de iones de litio y elementos químicos peligrosos para la salud y el medioambiente. No utilizar el producto si emite olores, sustancias o calor excesivo. No eliminar el producto o la batería junto con residuos domésticos. El usuario final es responsable de la eliminación de los equipos eléctricos y electrónicos y de las baterías de acuerdo con todas las normativas vigentes.

PELIGRO

Evitar utilizar baterías usadas, defectuosas y/o no originales, de otros modelos o marcas.

No dejar la batería cerca del fuego o fuentes de calor. Riesgo de incendio y explosión.

No abrir o desmontar la batería o golpear, lanzar, perforar o pegar objetos a la batería.

No tocar eventuales sustancias derramadas de la batería ya que contiene sustancias peligrosas. No dejar que niños o animales toquen la batería.

No sobrecargar o enviar a cortocircuito la batería. Riesgo de incendio y explosión.

No sumergir o exponer la batería al agua, bajo la lluvia o a otras sustancias líquidas. No exponer la batería a la luz directa del sol, al calor o frío excesivos (por ejemplo, no dejar el producto o la batería en un coche bajo la luz solar directa por un período de tiempo prolongado), en un ambiente que contenga gas explosivos o llamas.

No transportar o conservar la batería junto a objetos metálicos como horquillas, collares, etc. El contacto entre objetos metálicos y la batería puede provocar cortocircuitos que llevan a daños físicos o a la muerte.

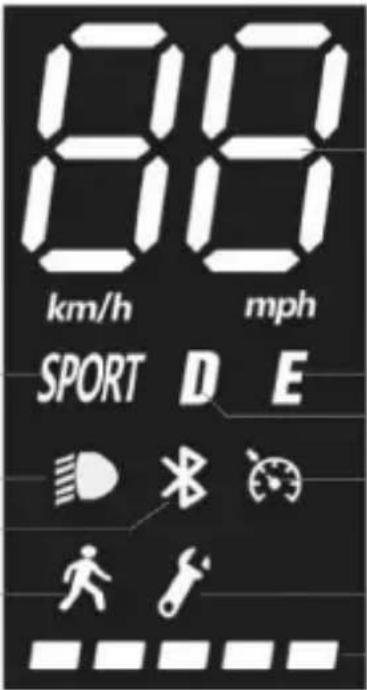

5. Información sobre los mandos / Panel de control

Modelo
Pro-I Evo(Black and White edition)Pro-I Evo SR(Black and White Edition)Pro-I Evo Max SR	Botón multifunción (4):Encendido y apagado: mantener presionado por algunos segundos para acceder o apagar el monopatín eléctrico.Luces: presionar una vez el botón para encender o apagar los faros.Modalidad de velocidad: presionar dos veces el botón para seleccionar la modalidad de velocidad.
	5 — 71. Taquímetro: muestra la velocidad actual del patinete.2. Nivel de la batería: indica el nivel de carga residual.3. Luces: indicador de las luces4. Bluetooth: indicador de Bluetooth.5. Modalidad SPORT: el visor mostrará SPORT6. Modalidad COMFORT: el visor mostrará D7. Modalidad ECO: el visor mostrará E8. Cruise Control: mantenimiento de la velocidad. Se activa después de haber mantenido la misma velocidad durante algunos segundos.9. Modalidad peatón10. Avería: si está encendido verificar una posible solución consultando la tabla de los códigos de error. ATENCIÓNEl acelerador entra en funcionamiento una vez que la velocidad de avance supera los 3 km/h.El Cruise control se desactiva con la primera presión del freno o del acelerador.
Pro-I Evo AS	1. Proyector2. Unidad de control3. Palanca de freno4. Palanca de freno5. Botón multifunción6. Pantalla7. AceleradorBotón multifunción (4):Encendido y apagado: mantener presionado por algunos segundos para acceder o apagar el monopatín eléctrico.Luces: presionar una vez el botón para encender o apagar los faros.Modalidad de velocidad: presionar dos veces el botón para seleccionar la modalidad de velocidad.

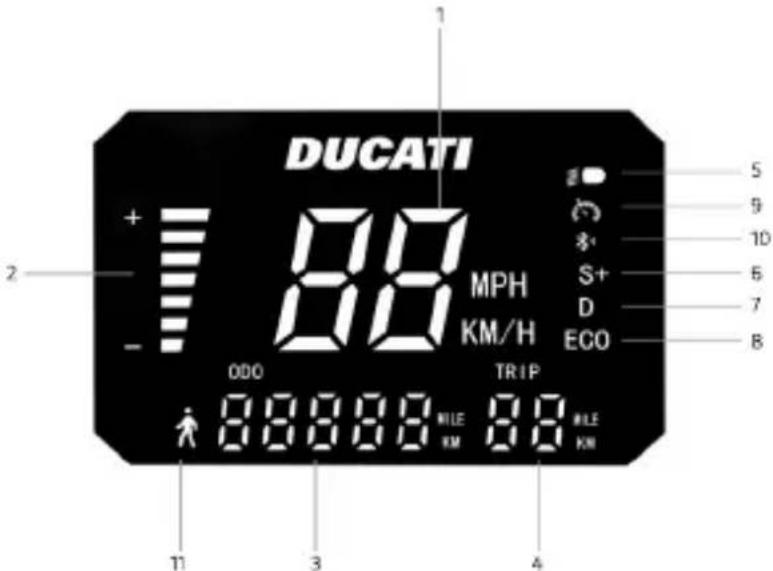

	1. Taquímetro: muestra la velocidad actual del patinete.2. Nivel de la batería: indica el nivel de carga residual.3. Luces: indicador de las luces4. Bluetooth: indicador de Bluetooth.5. Modalidad SPORT: el visor mostrará SPORT6. Modalidad COMFORT: el visor mostrará D7. Modalidad ECO: el visor mostrará E8. Cruise Control: mantenimiento de la velocidad. Se activa después de haber mantenido la misma velocidad durante algunos segundos.9. Modalidad peatón10.Avería: si está encendido verificar una posible solución consultando la tabla de los códigos de error. ATENCIÓNEl acelerador entra en funcionamiento una vez que la velocidad de avance supera los 3 km/h.El Cruise control se desactiva con la primera presión del freno o del acelerador.
Pro-II PlusPro-II Plus ASPro-II EvoPro-II Evo ASPro-IIIPro-III R	1. Acelerador2. Botón multifunción3. Palanca del freno
	Botón multifunción (2):Encendido y apagado: mantener presionado por algunos segundos para acceder o apagar el monopatín eléctrico.Luces: presionar rápidamente dos veces para encender o apagar los faros.Modalidad de velocidad: presionar una vez el botón para seleccionar la modalidad de velocidad.
	1. Taquímetro: muestra la velocidad actual del patinete.Nivel de la batería: indica el nivel de carga residual.ODO: distancia total recorrida.TRIP: distancia individual sesión.Luces: indicador de las luces.Modalidad SPORT: El visor mostrará S+.Modalidad COMFORT: El visor mostrará D.Modalidad ECO: El visor mostrará ECO.Cruise Control: mantenimiento de la velocidad. Se activa después de haber mantenido la misma velocidad durante algunos segundos.Bluetooth: indicador de BluetoothModalidad PEATÓN ATENCIÓNEl acelerador entra en funcionamiento una vez que la velocidad de avance supera los 3 km/h.El Cruise control se desactiva con la primera presión del freno o del acelerador.

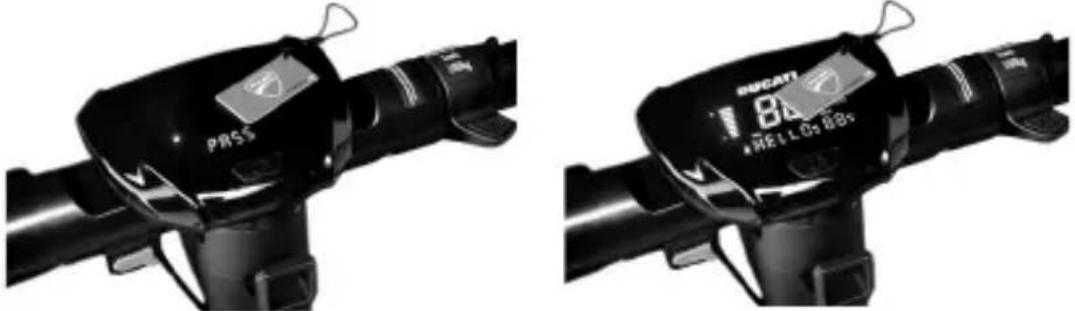

Modelo Indicaciones en RF KEY
Pro-IIIPro-III R	Con el encendido presenta un bloqueo del motor integrado en el sistema y es necesario, una vez encendido, desbloquearlo utilizando una de las siguientes modalidades*:RF KEY: Acercar la llave RF (suministrada) al visor para activar el patinete eléctrico.Smartphone: Utilizar la aplicación Ducati Urban e-Mobility mediante la tecla de bloqueo/ desbloqueo en el menú configuraciones.

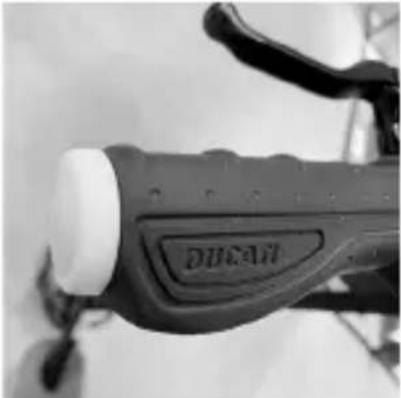

Indicadores de dirección (si están presentes)

Modelos *
Pro-I Evo(Black and White edition)
Pro-I Evo SR(Black and White edition)	En los modelos que los incorporan, los indicadores de dirección se ubican en el extremo del manillar (lado derecho e izquierdo).Los indicadores de dirección son necesarios para señalar el tiempo y forma cualquier cambio de dirección durante la conducción.
Pro-I Evo AS
Pro-I Evo Max SR
Pro-II Plus	Accionamiento:
Pro-II Plus AS
Pro-II Evo
Pro-II Evo AS
Pro-III
Pro-III R
	ATENCIÓNAntes de utilizar el producto, comprobar el correcto funcionamiento de los indicadores de dirección.

6. Guía rápida

• Con el primer uso cargar el producto al 100%.
• Realizar el control de la presión de las gomas (ver el lado del neumático para conocer el valor recomendado). En caso de que el producto no consiga alcanzar al menos el 60% de los Km declarados o no alcance la velocidad máxima en los primeros 3 meses de uso, es probable que las ruedas se hayan desinflado de nuevo, por lo que será necesario restablecer la presión como se indica.
• Efectuar el control y la regulación de los frenos.
• Encender el visor.
• Colocar el producto sobre una superficie plana.
• Sostener el manubrio sólidamente con ambas manos. Subir a la plataforma con un pie y utilizar el otro para darse un ligero empujón y acelerar.

ATENCIÓN

Función Cero Start: el acelerador entra en función una vez que la velocidad de avance supera los 3 km/h.

Por motivos de seguridad, el producto está configurado en un principio para evitar el arranque desde parado.

• Cuando se conduce el producto, inclinar el cuerpo en la dirección de conducción durante un giro y girar lentamente el manubrio.
• Para parar el producto, liberar el acelerador, presionar la palanca de freno.
• Para bajar, parar antes completamente el producto. Descender del producto en movimiento puede provocar lesiones.
• Antes de cada uso controlar los frenos y su desgaste, controlar la presión de los neumáticos (ver el lado del neumático para conocer el valor recomendado), el desgaste de las ruedas, el acelerador y el estado de carga de la batería.

Regulación palancas de los frenos

Palancas de los frenos

ES posible regular la posición de la palanca del freno en caso de que sea necesario mediante el punto A (véase foto).

Regulación de las pinzas de freno

En el caso en que el freno esté demasiado apretado o demasiado flojo, utilizar la llave Allen para aflojar el tornillo (A), luego regular el cable del freno, (acortar el cable del freno hacia arriba si está demasiado estrecho, si está demasiado flojo, tirar el cable del freno hacia abajo) y luego, apretar de nuevo el tornillo (A). Si está demasiado lento o demasiado apretado también después de haber realizado el primer paso, podría ser necesario regular la pastilla del freno (fija) que podéis regular mediante la rueda del lado opuesto, utilizar la llave hexagonal para aflojar / acercar la pastilla (B) (véase la imagen).

Verificar la correcta alineación entre la pinza del freno y el disco. Utilizar los tornillos C y D para regular la posición / alineación en el disco si es necesario.

A B C D

7. Plegar y transportar

Asegurarse de que el patinete eléctrico esté apagado. Sostener el plantón del manubrio con la mano, jalar la palanca, replegar el plantón del manubrio hacia la plataforma y enganchar.

Cierre: Apagar el monopatín eléctrico, desbloquear el mecanismo de cierre: pulsar el gancho rojo y tirar la palanca hacia fuera (véase la imagen), llevar la varilla del manillar hacia el interior y asegurarse del bloqueo efectivo.

Apertura: Desbloquear la varilla del manillar del guardabarros: presionar el clip para soltar el manillar, levantar la varilla del manillar hasta el tope y bloquearla empujando la palanca hacia el interior. Encender el monopatín eléctrico.

Transportar siempre el monopatín sujetándolo con una o ambas manos por la varilla del manillar.

Asegurarse de que el patinete eléctrico esté apagado. Después de tener la varilla del manillar con la mano, halar la palanca y alinear el gancho del manillar con el gancho situado en el parafango trasero.

Una vez plegado, sujetar la varilla del manillar con una o con ambas manos.

Después del replegado, elevar sosteniendo el plantón del manubrio con una o ambas manos.

ATENCIÓN

Asegurarse de mantener el producto con fuerza durante el transporte. Si no se está seguro de poder mantener el peso del producto, no seguir con el transporte del producto levantado. Si se deja caer el producto de forma repentina puede causar incluso lesiones graves y dañarse.

8. Autonomía y rendimientos

La autonomía máxima y los rendimientos del vehículo dependen de distintas variables:

Terreno: la conducción sobre pavimento liso conlleva a una autonomía y rendimientos mayores respecto a la conducción sobre calles irregulares y subidas.

Peso del usuario: a mayor peso, menores serán la autonomía y rendimientos del vehículo.

Temperatura: la conducción del patinete en un ambiente muy frío o caluroso afectan la autonomía y rendimientos.

Velocidad y estilo de conducción: la conducción fluida y constante extiende la autonomía. Continuas aceleraciones, desaceleraciones y maniobras reducen mucho la autonomía. La velocidad más baja prolonga la autonomía.

Mantenimiento: la recarga inmediata, el correcto mantenimiento y el control regular de la presión de los neumáticos (ver el valor de referencia en la sección 10) aumentan la autonomía y garantizan rendimientos constantes en el tiempo.

El nivel de carga de la batería influye en los rendimientos, mientras menor es el nivel, menores serán los rendimientos de velocidad, sobre todo en presencia de subidas.

9. Conservación, mantenimiento y limpieza

Si se presentan manchas en el cuerpo del producto, limpiarlas con un paño húmedo. Si las manchas persisten, aplicarles jabón neutro por encima, cepillarlas con un cepillo y luego limpiar con un paño húmedo. Si hay arañazos en los componentes de plástico, utilizar papel de lija u otro material abrasivo para eliminarlos. No limpiar el producto con alcohol, gasolina, queroseno u otros solventes químicos corrosivos para evitar dañarlo de forma grave. No lavar el producto con chorros de agua a alta presión. Durante la limpieza asegurarse de que el producto esté apagado, el cable de carga desconectado y el tapón de goma cerrado dado que una filtración de agua podría provocar descargas eléctricas u otros problemas graves. Las filtraciones de agua en la batería pueden causar daños a los circuitos internos, riesgo de incendio o de explosión. Si se tiene la duda de que haya una filtración de agua en la batería, suspender inmediatamente el uso de la misma y entregarla al servicio de asistencia técnica o donde el distribuidor para un control.

Cuando el producto no es utilizado, conservarlo en un lugar cerrado seco y fresco. No conservarlo al aire libre o dentro de un coche por un período de tiempo prolongado. La luz del sol excesiva, el recalentamiento y el frío excesivo aceleran el envejecimiento de los neumáticos y comprometen la vida útil tanto del producto como de la batería. No exponerlo a lluvia o agua, ni sumergirlo ni lavarlo con agua.

Controlar regularmente la sujeción de los distintos elementos atornillados, en particular los ejes de las ruedas, el sistema de pliegue y transporte, el sistema de dirección, el sistema de frenado, el buen estado del bastidor, de las horquillas y de las suspensiones. Las tuercas y todas las demás sujeciones autotensadas pueden perder su eficiencia, por ende, es necesario controlar de forma periódica y ajustar estos componentes.

Como todos los componentes mecánicos, este producto también queda sujeto a desgaste y fuertes exigencias. Distintos materiales y componentes pueden reaccionar al desgaste o a la fatiga por exigencias de distinto modo. Si la vida útil de un componente fuese superada, podría romperse de forma imprevista causando lesiones al conductor. Cualquier forma de fisura, arañazo o cambio de coloración en zonas muy exigidas indica que la vida del componente ha sido alcanzada y debe ser sustituido.

Comprobar el estado de desgaste de las ruedas. No debe haber cortes, grietas, cuerpos extraños, abultamientos anómalos, ausencia de piezas y otros daños. En lo referente a la presión de los neumáticos, consultar el valor presente en la sección 10 del presente manual de instrucciones.

No intentar desmontar o reparar el producto por su cuenta. La sustitución de todos los componentes del monopatín se realiza por el servicio de asistencia técnica autorizado, para saber más contacte con su revendedor o visite el sitio www.ducatiurbanemobility.com

10. Configuración de la app

Este producto puede combinarse con la aplicación Ducati Urban e-Mobility. La aplicación le permite controlar el producto directamente desde su smartphone.

Escanee el CÓDIGO QR para descargar e instalar la aplicación. Si no encuentra la aplicación, búsqueda en su servicio de aplicaciones de referencia.

Abra la aplicación y siga las instrucciones de su servicio de aplicaciones de referencia.

ATENCIÓN

La aplicación puede requerir varias autorizaciones necesarias para su uso y funcionalidad.

La versión de la aplicación puede haber sido actualizada en su servicio de aplicaciones. Le recomendamos que compruebe constantemente las actualizaciones de la aplicación en busca de nuevas funciones y que instale siempre la última versión de la aplicación en su dispositivo.

No utilices el dispositivo mientras conduces.

11. Ficha técnica

Informaciones genéricas
	Pro-III Pro-III R
Bastidor Aleación de magnes	o Aleación de magnesio
Suspensiones --
Velocidad	Cód. producto:MN-DUC-PRO3DU-MO-220024DU-MO-210013DU-MO-220021L1 = ≤ 6km/hL2 = ≤ 15km/hL3 = ≤ 20km/hL4 = ≤ 25km/h*	Cód. producto:DU-MO-220006L1 = ≤ 6km/hL2 = ≤ 10km/hL3 = ≤ 15km/hL4 = ≤ 20km/h*	Cód. producto:DU-MO-220003DU-MO-220016L1 = ≤ 6km/hL2 = ≤ 15km/hL3 = ≤ 20km/hL4 = ≤ 25km/h*
Inclinación máxima** 18% 22%
Frenos Freno de disco delantero y trasero			Freno con disco semi-hidráulico delantero y trasero
Neumáticos	Medida 10" sin cámaraPresión recomendada: 44 psi / 3 bares		Medida 10" sin cámaraPresión recomendada: 44 psi / 3 bares
Carga máxima 100kg 100kg
Conductor Controlar la normativa vigente en su país
Temperatura de funcionamiento	-0°C / 45°C -0°C / 45°C
Nivel de protección	IPX4: MN-DUC-PRO3DU-MO-210013DU-MO-220006DU-MO-220024IPX5: DU-MO-220021		IPX4: DU-MO-220003IPX5: DU-MO-220016
Tiempo de carga Aproximadamente 8 horas Aproximadamente 6 horas
Autonomía**	Hasta 50km		Hasta 40km
Sistema eléctrico
Potencia nominal del motor	0.35kW; 350W sin escobillas, 18.9Nm		0.50kW; 500W sin escobillas, 28Nm
Potencia máxima del motor	0.515kW; 515W		0,80kW; 800W
Visor	3.5" LED de colores con puerto USB		3.5" LED de colores con puerto USB
Batería	36V 13Ah 468Wh		48V 10.4Ah 486Wh
Protección baja tensión	31V± 0.5V		36,4V ± 0.5V
Límite de corriente	18A		20A
Kers	No		No
Luces	LED delantero y trasero		LED delantero y trasero
Funcionalidad	Bluetooth con aplicación – NFC		Bluetooth con aplicación – NFC
Medidas
Peso neto	17.5Kg		17.6Kg
Peso bruto	21Kg		21Kg

* Respetar siempre el código de la carretera y las normas en cuestión vigentes en el país de circulación.
** Sujeto a variaciones en base al peso del conductor, a las condiciones de la calle y la temperatura.

Informaciones genéricas
	Pro-II Evo Pro-II Evo AS
Bastidor Aleación de magnes	o Aleación de magnesio
Suspensiones Anterior y posterior	Anterior y posterior
Velocidad	Cód. producto:DU-MO-210009DU-MO-210012L1 = ≤ 6km/hL2 = ≤ 15km/hL3 = ≤ 20km/hL4 = ≤25km/h*	Cód. producto:DU-MO-220005L1 = ≤ 6km/hL2 = ≤ 10km/hL3 = ≤ 15km/hL4 = ≤20km/h*	Cód. producto:DU-MO-220012DU-MO-220022L1 = ≤ 6km/hL2 = ≤ 15km/hL3 = ≤ 20km/hL4 = ≤25km/h*	Cód. producto:DU-MO-220013L1 = ≤ 6km/hL2 = ≤ 10km/hL3 = ≤ 15km/hL4 = ≤20km/h*
Inclinación máxima** 20% 20%
Frenos	Freno eléctrico delantero y de disco trasero		Freno eléctrico delantero y de disco trasero
Neumáticos	Medida 10" sin cámaraPresión recomendada: 44 psi / 3 bares		Medida 10" sin cámaraPresión recomendada: 44 psi / 3 bares
Carga máxima 100kg 100kg
Conductor Controlar la normativa vigente en su país
Temperatura de funcionamiento	-0°C / 45°C -0°C / 45°C
Nivel de protección IPX4			IPX4: DU-MO-220012IPX5: DU-MO-220013DU-MO-220022
Tiempo de carga Aproximadamente 7 horas Aproximadamente 7 horas
Autonomía**	Hasta 40km		Hasta 40km
Sistema eléctrico
Potencia nominal del motor	0.35kW; 350W sin escobillas, 18.9Nm		0.35kW; 350W sin escobillas, 18.9Nm
Potencia máxima del motor	0.515kW; 515W		0.515kW; 515W
Visor	3.5" LED de colores integrado		3.5" LED de colores integrado
Batería	36V 10Ah 360Wh		36V 10Ah 360Wh
Protección baja tensión 27,5V	± 0.5V	27,5V	± 0.5V
Límite de corriente	18A		18A
Kers	Sí		Sí
Luces	LED delantero y trasero		LED delantero y trasero
Funcionalidad	Bluetooth con aplicación		Bluetooth con aplicación
Medidas
Peso neto	16.7Kg		16.7Kg
Peso bruto	20.7Kg		20.7Kg

* Respetar siempre el código de la carretera y las normas en cuestión vigentes en el país de circulación.
** Sujeto a variaciones en base al peso del conductor, a las condiciones de la calle y la temperatura.

Informaciones genéricas
	Pro-I Evo Max SR Pro-II Plus
Bastidor Aleación de aluminio	Aleación de magnesio
Suspensiones - Posterior
Velocidad	Cód. producto:DU-MO-220002L1 = ≤ 6km/hL2 = ≤ 15km/hL3 = ≤ 20km/hL4 = ≤ 25km/h*	Cód. producto:DU-MO-220009L1 = ≤ 6km/hL2 = ≤ 10km/hL3 = ≤ 15km/hL4 = ≤ 20km/h*	Cód. producto:DU-MO-210005DU-MO-210010DU-MO-220026L1 = ≤ 6km/hL2 = ≤ 15km/hL3 = ≤ 20km/hL4 = ≤25km/h*	Cód. producto:DU-MO-220008L1 = ≤ 6km/hL2 = ≤ 10km/hL3 = ≤ 15km/hL4 = ≤20km/h*
Inclinación máxima** 18 % 20	%
Frenos	Freno eléctrico delantero y de disco trasero		Freno eléctrico delantero y de disco trasero
Neumáticos	Medida 8.5" con cámara de airePresión recomendada 50 psi / 3.4 bares		Medida 10" sin cámaraPresión recomendada: 44 psi / 3 bares
Carga máxima 100kg 100kg
Conductor Controlar la normativa vigente en su país
Temperatura de funcionamiento	-0°C / 45°C -0°C / 45°C
Nivel de protección	IP54: DU-MO-220002IPX5: DU-MO-220009		IPX4: DU-MO-210005,DU-MO-210010,DU-MO-220008IPX5: DU-MO-220026
Tiempo de carga Aproximadamente 5 horas Aproximadamente 4 horas
Autonomía**	Hasta 35km		Hasta 25km
Sistema eléctrico
Potencia nominal del motor	0.35kW; 350W sin escobillas, 17Nm		0.35kW; 350W sin escobillas, 18.9Nm
Potencia máxima del motor	0,48kW; 480W		0.515kW; 515W
Visor	LED a color integrado		3.5" LED de colores integrado
Batería	36V 10Ah 360Wh		36V 7.5Ah 270Wh
Protección baja tensión 27V ±	0.5V	31V ±	0.5V
Límite de corriente	18A		18A
Kers	Sí		Sí
Luces	LED delantero y trasero		LED delantero y trasero
Funcionalidad	Bluetooth con aplicación		Bluetooth con aplicación
Medidas
Peso neto	13.28Kg		15.5Kg
Peso bruto	15.28Kg		18.9Kg

* Respetar siempre el código de la carretera y las normas en cuestión vigentes en el país de circulación.
** Sujeto a variaciones en base al peso del conductor, a las condiciones de la calle y la temperatura.

Informaciones genéricas
	Pro-II Plus AS
Bastidor Aleación de magnes	o
Suspensiones Posterior
Velocidad	Cód. producto:DU-MO-220020L1 = ≤ 6km/hL2 = ≤ 15km/hL3 = ≤ 20km/hL4 = ≤25km/h*
Inclinación máxima** 20 %
Frenos Freno eléctrico delantero y de disco trasero
Neumáticos	Medida 10" sin cámaraPresión recomendada: 44 psi / 3 bares
Carga máxima 100kg
Conductor Controlar la normativa vigente en su país
Temperatura de funcionamiento	-0°C / 45°C
Nivel de protección IPX5
Tiempo de carga Aproximadamente 4 horas
Autonomía** Hasta 25km
Sistema eléctrico
Potencia nominal del motor 0.35kW; 350W sin escobillas, 18.9Nm
Potencia máxima del motor 0.515kW; 515W
Visor 3.5" LED de colores integrado
Batería 36V 7.5Ah 270Wh
Protección baja tensión 31V ± 0.5V
Límite de corriente 18A
Kers	Sí
Luces	LED delantero y trasero
Funcionalidad	Bluetooth con aplicación
Medidas
Peso neto	15.5Kg
Peso bruto	18.9Kg

* Respetar siempre el código de la carretera y las normas en cuestión vigentes en el país de circulación.
** Sujeto a variaciones en base al peso del conductor, a las condiciones de la calle y la temperatura.

Informaciones genéricas
	Pro-I Evo Pro-I Evo SR
Bastidor Aleación de aluminio	Aleación de aluminio
Suspensiones --
Velocidad	Cód. producto:DU-MO-210001DU-MO-210004DU-MO-210011L1 = ≤ 6km/hL2 = ≤ 15km/hL3 = ≤ 20km/hL4 = ≤25km/h*	Cód. producto:DU-MO-220004L1 = ≤ 6km/hL2 = ≤ 10km/hL3 = ≤ 15km/hL4 = ≤20km/h*	Cód. producto:DU-MO-220019DU-MO-220023DU-MO-220025L1 = ≤ 6km/hL2 = ≤ 15km/hL3 = ≤ 20km/hL4 = ≤25km/h*
Inclinación máxima** 15 % 15	%
Frenos	Freno eléctrico delantero y de disco trasero		Freno eléctrico delantero y de disco trasero
Neumáticos	Medida 8.5" con cámara de airePresión recomendada 50 psi / 3.4 bares		Medida 8.5" con cámara de airePresión recomendada 50 psi / 3.4 bares
Carga máxima 100kg 100kg
Conductor Controlar la normativa vigente en su país
Temperatura de funcionamiento	-0°C / 45°C -0°C / 45°C
Nivel de protección	IP54: DU-MO-220004IPX5: DU-MO-210001DU-MO-210004DU-MO-210011		IPX5
Tiempo de carga Aproximadamente 4 horas Aproximadamente 4 horas
Autonomía**	Hasta 25km		Hasta 25km
Sistema eléctrico
Potencia nominal del motor	0.35kW; 350W sin escobillas, 15Nm		0.35kW; 350W sin escobillas, 15Nm
Potencia máxima del motor	0,5kW; 500W		0,5kW; 500W
Visor	LED a color integrado		LED a color integrado
Batería	36V 7.8Ah 280Wh		36V 7.8Ah 280Wh
Protección baja tensión 31V ±	0.5V	31V ±	0.5V
Límite de corriente	15A		15A
Kers	Sí		Sí
Luces	LED delantero y trasero		LED delantero y trasero
Funcionalidad	Bluetooth con aplicación		Bluetooth con aplicación
Medidas
Peso neto	12Kg		12Kg
Peso bruto	14.4Kg		14.4Kg

* Respetar siempre el código de la carretera y las normas en cuestión vigentes en el país de circulación.

** Sujeto a variaciones en base al peso del conductor, a las condiciones de la calle y la temperatura.

Informaciones genéricas
	Pro-I Evo AS
Bastidor Aleación de aluminio
Suspensiones -
Velocidad	Cód. producto:DU-MO-230003L1 = ≤ 6km/hL2 = ≤ 15km/hL3 = ≤ 20km/hL4 = ≤25km/h*
Inclinación máxima** 15 %
Frenos Freno eléctrico delantero y de disco trasero
Neumáticos	Medida 8.5" con cámara de airePresión recomendada 50 psi / 3.4 bares
Carga máxima 100kg
Conductor Controlar la normativa vigente en su país
Temperatura de funcionamiento	-5°C / 50°C
Nivel de protección IPX5
Tiempo de carga Aproximadamente 5 horas
Autonomía** Hasta 30km
Sistema eléctrico
Potencia nominal del motor 0.35kW; 350W sin escobillas, 15Nm
Potencia máxima del motor 0.499kW; 499W
Visor LED a color integrado
Batería 36V 7.8Ah 280Wh
Protección baja tensión 30V ± 0.5V
Límite de corriente 17A ± 1A
Kers	Sí
Luces	LED delantero y trasero
Funcionalidad	Bluetooth con aplicación
Medidas
Peso neto	12Kg
Peso bruto	14Kg

* Respetar siempre el código de la carretera y las normas en cuestión vigentes en el país de circulación.

** Sujeto a variaciones en base al peso del conductor, a las condiciones de la calle y la temperatura.

12. Solución de los problemas

Falla Causa Solución
El motor no funciona	Problema eléctrico, presencia código de error	Pedir asistencia técnica
La rueda motriz no gira	Problema en los frenosEl motor está bloqueado	Regular los frenos, si el problema persiste pedir asistencia técnicaVerificar la correcta sujeción de la rueda, verificar que la rueda gire sin encender el vehículo. Si el problema persiste pedir asistencia técnica
El motor se apaga mientras está en funcionamiento	Recalentamiento del motor Detener el Presencia de código de error Pedir asistencia técnica	vehículo y esperar que se enfríe
Después de haberlo cargado, el producto no se enciende o se apaga después de pocos km.	Batería dañada Pedir asistencia técnica
La batería no se carga o el producto no se enciende	Problemas de conexión Pedir asistencia técnicaLa batería no está conectada (modelos con batería removable)La batería está descargada Cargar la batería al 100%Batería dañada Pedir asistencia técnicaProblemas en el cargador de baterías Sustituir el cargador de baterías	Verificar si el conector de alimentación está conectado.

Pro-I Evo, Pro-I Evo SR, Pro-I Evo Max SR
Código de error Indicaciones
E.1 Avería del motor
E.2	Fallo del MOS o cortocircuito de fase del motor
E.3 Avería del freno
E.4	Mal funcionamiento de la palanca del acelerador
E.5 Protección de baja tensión
E.6	Fallo de comunicación entre la instrumentación y el sistema de control
E.7 Protección de alta tensión
E.9	Fallo causado por el bloqueo del rotor debido a una fuerza externa

Pro-II Plus, Pro-II Plus AS, Pro-II Evo, Pro-II Evo AS, Pro-III, Pro-III R
Código de error Indicaciones
E01 Protección	sobrecorriente
E02 Protección	baja tensión
E03	Protección alta tensión
E04	Protección rueda motor
E05	Mal funcionamiento MOS (arriba) de la centralita
E06	Mal funcionamiento MOS (abajo) de la centralita
E07	Mal funcionamiento genérico de la centralita
E08	Protección recalentamiento
E09	Mal funcionamiento palanca acelerador
E11	Mal funcionamiento de los faros
E12 Error señal	centralita
E13	Mal funcionamiento botón encendido / apagado

Pro-I Evo AS
Código de error Problema Indicaciones
E10 Error de comunicación del display		Indica una posible interrupción de la comunicación entre el display del scooter eléctrico y la unidad de control, provocando la pérdida de información. Compruebe la conexión entre el display y la unidad de control, o solicite asistencia técnica.
E11 Error del sensor de corriente del motor		Indica un fallo en el sensor de corriente del motor del scooter eléctrico. Compruebe el cableado del motor, o solicite asistencia técnica.
E14 Error del sensor de aceleración		Indica un fallo en el sensor de aceleración del scooter eléctrico. Compruebe el sensor y el cableado, o solicite asistencia técnica.
E15 Error del sensor de freno		Indica un fallo en el sensor de freno del scooter eléctrico. Compruebe el sensor y el cableado, o solicite asistencia técnica.
E16 Error del sensor del motor		Si el error se produce en el arranque, compruebe que el cableado del hall del motor es normal. Si se produce durante el frenado, compruebe y sustituya el motor o el controlador para resolver el problema, o solicite asistencia técnica.
E21 Error de comunicación BMS Solicite asistencia técnica.
E50 Error de línea principal de alta tensión		Si el error se produce en el arranque, compruebe si el voltaje de la batería es normal. Si se produce durante la conducción, deberá sustituir la batería o el controlador para resolver el problema, o solicitar asistencia técnica.
E55	Error de alta temperatura del controlador	Si la temperatura del controlador es demasiado alta, apague el vehículo y deje que se enfríe antes de volver a arrancarlo. Si el error se produce al arrancar, será necesario sustituir el controlador para solucionar el problema.

13. Responsabilidad y términos generales de garantía

El conductor asume todos los riesgos asociados a la falta de uso de un casco y de otros dispositivos de protección.

El conductor tiene la obligación de respetar las normativas locales vigentes en relación con:

1. la edad mínima permitida para el conductor,
2. las restricciones sobre el tipo de conductores que pueden utilizar el producto
3. todos los restantes aspectos normativos

Además, el conductor tiene la obligación de mantener limpio y en perfecto estado de eficiencia el producto, de realizar con diligencia las comprobaciones de seguridad de su competencia tal como se describen en las secciones anteriores, de no manipular el producto de ningún modo y de conservar toda la documentación relativa al mantenimiento.

Le empresa no responde por los daños causados y no es responsable en ningún caso de los daños causados a los bienes o a las personas en las siguientes circunstancias:

• el producto es utilizado de modo inadecuado o no conforme a lo que figura en el manual de instrucciones;
• el producto, luego de la compra, es alterado o manipulado en todos o en algunos de sus componentes.

En caso de mal funcionamiento del producto por causas no imputables a comportamientos incorrectos del conductor y en caso de que se quiera consultar los términos generales de garantía, se ruega contactar el propio distribuidor o visitar el sitio www.ducatiurbanemobility.com

Siempre están excluidos del campo de aplicación de la Garantía Legal de los Productos eventuales averías o mal funcionamientos causados de hechos accidentales y/o atribuibles a responsabilidades del Adquisidor, es decir, de un uso del Producto no conforme a su destino de uso y/o a lo previsto en la documentación técnica anexada al Producto, es decir debido a la falta de regulación de las partes mecánicas, desgaste natural de los materiales laborables o causados de errores de ensamblaje, carencia de mantenimiento y/o de uso del mismo no conforme a las instrucciones.

Por ejemplo, deben considerarse excluidos de la garantía Legal relativa a los Productos:

• los daños causados por golpes, caídas accidentales o colisiones, agujeros;
• los daños causados de uso, exposición o almacenaje en ambiente no adecuado (ej: presencia de lluvia y/o fango, exposición a la humedad o fuente de calor excesiva, contacto con la arena o con otras sustancias)
• los daños por falta de regulación por puesta en carretera y/o mantenimiento de partes mecánicas, frenos de disco mecánico, manubrio, neumático, etc.; la instalación incorrecta y/o el ensamblaje incorrecto de partes y/o componentes
• el desgaste natural de los materiales laborables: freno con disco mecánico (ej: pastillas, pinzas, disco, cables), neumáticos, plataformas, juntas, cojinetes, luces de led y bombillas, caballete, manijas, guardabarros, partes de neumático (plataforma), cableados de los conectores de los cables, mascarillas y adhesivos.;
• el mantenimiento inadecuado y/o el uso inadecuado de la batería del producto;
• la manipulación y/o el forzado de partes del producto;
• el mantenimiento o la modificación incorrecta o no adecuada del Producto;
• el uso inadecuado del Producto (ej: carga excedente, uso en competencias y/o para actividades comerciales de renta o alquiler);
• mantenimientos, reparaciones y/o intervenciones técnicas en el producto realizados por terceros no autorizados;
• daños a los Productos derivados del transporte, donde se realiza a cargo del Adquisidor;
• daños y/o defectos derivados del uso de partes de repuesto no originales.

Invitamos a consultar la versión más actualizada de los términos de garantía disponible en el sitio: www.ducatiurbanemobility.com/assistance/

Tratamiento del dispositivo eléctrico o electrónico al final de su vida útil (aplicable en todos los países de la Unión Europea y en otros sistemas europeos con sistema de recogida selectiva)

Este símbolo en el producto o en el empaque indica que el producto no debe ser considerado como un desecho doméstico normal, sino que en cambio debe entregarse a un punto de recogida apropiado para el Reciclaje de Aparatos Eléctricos y Electrónicos (RAEE).

Asegurándose de que este producto sea eliminado correctamente, contribuirá a prevenir potenciales consecuencias negativas para el ambiente y para la salud que podrían de lo contrario ser causadas por su eliminación inadecuada. El reciclaje de los materiales ayuda a conservar los recursos naturales.

Para obtener información más detallada sobre el reciclaje y la eliminación de este producto, póngase en contacto con el servicio local de eliminación de residuos o con la tienda donde lo compró.

En cualquier caso, la eliminación debe realizarse de acuerdo con la normativa vigente en el país de compra.

En particular, los consumidores están obligados a no eliminar los RAEE como residuos urbanos, sino que deben participar en la recogida selectiva de este tipo de residuos mediante dos métodos de entrega:

• En los Centros de Recogida municipales (también llamados Eco-piazzole, islas ecológicas), directamente o a través de los servicios de recogida de los ayuntamientos, cuando estos estén disponibles;
• En los puntos de venta de nuevos equipos eléctricos y electrónicos.

Aquí se pueden entregar gratuitamente los RAEE muy pequeños (con el lado más largo de menos de 25 cm) mientras que los más grandes pueden entregarse a razón de 1 por 1, es decir, entregando el producto antiguo cuando se adquiere uno nuevo con las mismas funciones.

Además, la modalidad 1 contra 1 siempre está garantizada durante el acto de compra por parte del consumidor de una nueva AEE, con independencia del tamaño del RAEE.

En caso de eliminación abusiva de aparatos eléctricos o electrónicos podrían aplicarse las sanciones previstas de la normativa vigente en materia de protección ambiental (normativa italiana, es necesario verificar las normativas en marcha en el país de uso/ eliminación del medio).

Cuando los RAEE contengan pilas o acumuladores, estos deberán retirarse y someterse a una recogida selectiva específica.

Tratamiento de las Batería agotadas (aplicable en todos los países de la Unión Europea y en otros sistemas europeos con sistema de recogida selectiva)

Este símbolo en el producto o en el empaque indica que la batería no debe ser considerada un desecho doméstico normal. En algunos tipos de batería este símbolo podría ser utilizado en combinación con un símbolo químico.

Los símbolos químicos del Mercurio (Hg) o del Plomos (Pb) se añaden si la batería contiene más del 0,0005% de mercurio o del 0,004% de plomo.

Asegurándose de que las pilas-baterías sean eliminadas correctamente, contribuirá a prevenir potenciales consecuencias negativas para el ambiente y para la salud que podrían de lo contrario ser causadas por su eliminación inadecuada. El reciclaje de los materiales ayuda a conservar los recursos naturales. En caso de productos que, por motivos de seguridad, rendimiento o protección de los datos requieran una conexión fija a una pila/batería interna, la misma deberá ser sustituida solo por personal de asistencia cualificado.

Entregar el producto al final de su vida útil en puntos de recogida adecuados para la eliminación de aparatos eléctricos y electrónicos. Esto garantiza que también la pila en su interior se tratará correctamente.

Para obtener información más detallada sobre la eliminación de la pila-batería agotada o del producto, póngase en contacto con el servicio de eliminación de residuos domésticos o con la tienda donde compró el producto.

En cualquier caso, la eliminación debe realizarse de acuerdo con la normativa vigente en el país de compra.

Avisador acústico eletrónico.

Indicadores de sentido (se presentes)
