EPP5400 - Cargador de batería SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estación de carga inalámbrica / Cargador de pilas
Modelo	EPP5400 (EP-P5400)
Marca	Samsung
Compatibilidad	Smartphones compatibles Qi, Galaxy Buds, Galaxy Watch (según modelo)
Alimentación	Adaptador USB de red (9 V / 2,77 A recomendado para carga rápida 15 W)
Puerto de carga	USB Tipo C
Potencia de carga máxima	15 W (carga rápida inalámbrica 2.0)
Zonas de carga	2 zonas: dispositivo móvil / Galaxy Buds + Galaxy Watch / Galaxy Buds (según modelo)
Indicador luminoso	LED multicolor (rojo, verde, naranja) que indica el estado de carga
Dimensiones (aproximadas)	150 x 80 x 20 mm
Peso (aproximado)	100 g
Ventilación	Ventilador interno para refrigeración
Contenido del paquete	Estación de carga, adaptador USB, cable USB, guía de inicio rápido
Funciones principales	Carga inalámbrica rápida, carga múltiple simultánea, detección de objetos extraños
Seguridad	Protección contra sobrecalentamiento, sobrecorriente, objetos metálicos y sobrecarga
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos líquidos ni abrasivos.
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario. Contactar con un centro autorizado Samsung.
Consumo eléctrico	Variable según los dispositivos cargados; desconectar cuando no se use para ahorrar energía
Garantía	Garantía estándar del fabricante (consultar condiciones)
Información general	Leer atentamente las instrucciones antes de usar. Usar solo accesorios autorizados Samsung.

Preguntas frecuentes - EPP5400 SAMSUNG

¿Qué dispositivos se pueden cargar con el Samsung EPP5400?

El cargador inalámbrico EPP5400 es compatible con smartphones y accesorios compatibles con Qi, incluyendo Galaxy S, Note, Galaxy Buds y Galaxy Watch (según modelo). Verifique que su dispositivo sea compatible con carga inalámbrica.

¿Cómo obtener la carga rápida inalámbrica de 15 W?

Para beneficiarse de la carga rápida 2.0 (15 W), use el adaptador de red incluido (9 V / 2,77 A) o un cargador SFC/PD de al menos 25 W. Un cargador AFC o PD de menos de 25 W limitará la carga a 7,5 W.

¿Qué significan los colores del indicador luminoso?

Secuencia rojo-verde-naranja al conectar. Rojo fijo = cargando. Verde fijo = carga completa. Rojo intermitente = error general. Naranja intermitente = cargador no autorizado. Apagado = ningún dispositivo o estación desconectada.

¿Puedo cargar varios dispositivos al mismo tiempo?

Sí, el EPP5400 permite cargar simultáneamente un smartphone y Galaxy Buds, o un Galaxy Watch y Buds. Sin embargo, la velocidad de carga puede disminuir cuando se cargan varios dispositivos a la vez.

¿Qué hacer si mi dispositivo no carga?

Verifique que el dispositivo esté centrado en la zona de carga. Retire cualquier funda gruesa u objeto metálico. Asegúrese de que el adaptador esté bien conectado. Si el indicador parpadea en rojo, desconecte y vuelva a conectar el cargador. Si el problema persiste, contacte al soporte de Samsung.

El ventilador hace ruido, ¿es normal?

Sí, el ventilador interno puede emitir ruido durante la carga rápida o al cargar varios dispositivos. Para reducir el ruido, desactive la carga rápida inalámbrica en la configuración de su smartphone.

¿Puedo usar una funda gruesa en mi teléfono durante la carga?

Se recomienda retirar las fundas gruesas o magnéticas, ya que pueden interferir con la carga inalámbrica y reducir la eficiencia. Use una funda delgada compatible con Qi.

¿Cómo limpiar la estación de carga?

Desconecte la estación antes de limpiar. Use un paño suave y seco para limpiar la superficie. No use productos químicos, líquidos ni materiales abrasivos.

¿Qué cable y adaptador se incluyen?

El paquete incluye un adaptador de red USB (9 V / 2,77 A) y un cable USB Tipo C. Use exclusivamente estos accesorios o accesorios autorizados Samsung para garantizar la seguridad y el rendimiento.

¿Es el cargador compatible con fundas protectoras magnéticas?

Las fundas que contienen imanes o materiales conductores pueden interferir con la carga y provocar sobrecalentamiento o daños. Retire estas fundas antes de colocar el dispositivo en el cargador.

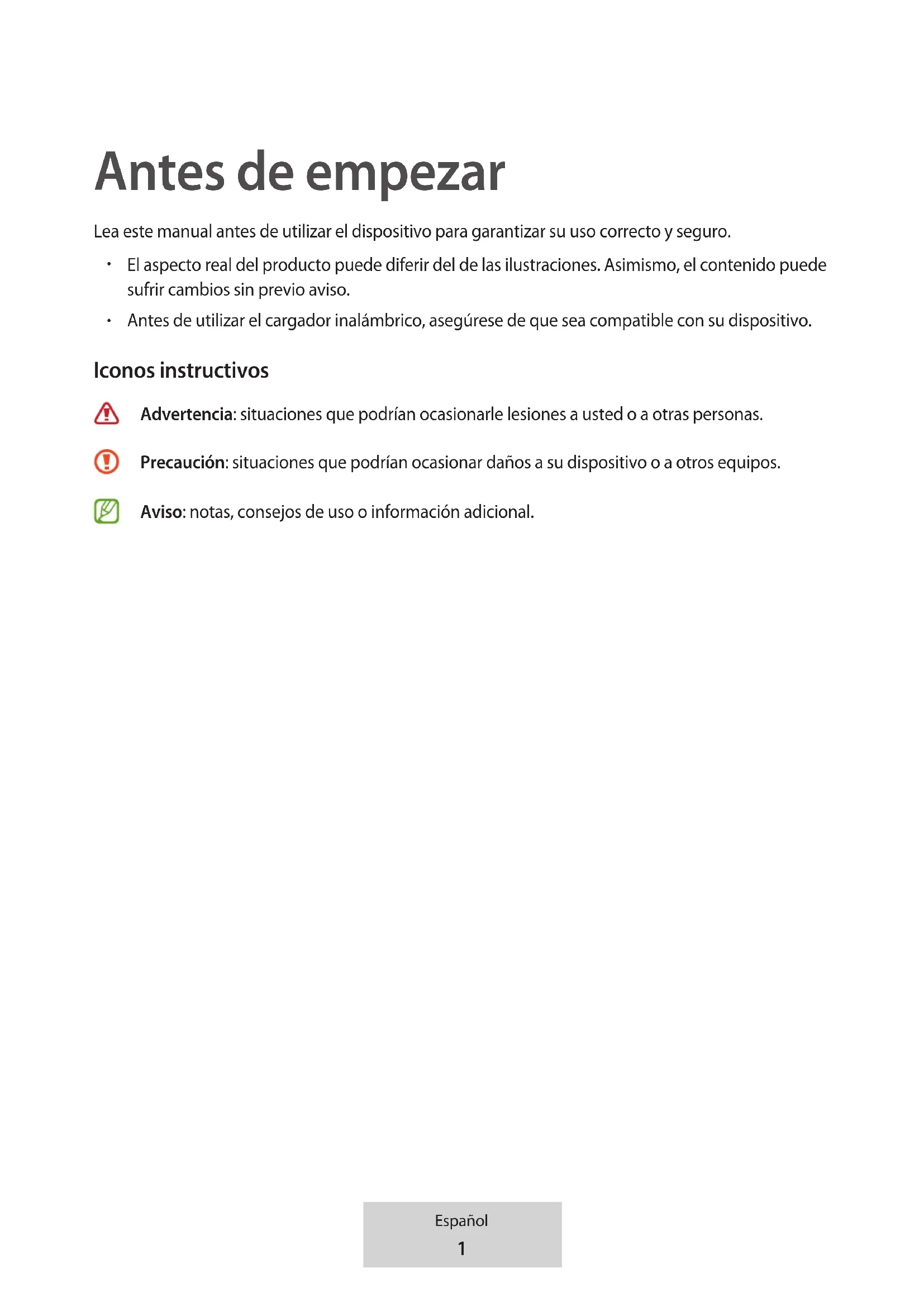

MANUAL DE USUARIO EPP5400 SAMSUNG

Lea este manual antes de utilizar el dispositivo para garantizar su uso correcto y seguro.

• El aspecto real del producto puede diferir del de las ilustraciones. Asimismo, el contenido puede sufrir cambios sin previo aviso.
• Antes de utilizar el cargador inalámbrico, asegúrese de que sea compatible con su dispositivo.

Iconos instructivos

Advertencia: situaciones que podrían ocasionarle lesiones a usted o a otras personas.

Precaución: situaciones que podrían ocasionar daños a su dispositivo o a otros equipos.

Aviso: notas, consejos de uso o información adicional.

Primeros pasos

Contenido de la caja

Compruebe que los siguientes artículos estén incluidos en la caja:

• Cargador inalámbrico
- Adaptador de alimentación USB
- Cable USB
- Guía de inicio rápido

• Las fundas de carga inalámbrica se venden por separado.
• Los artículos que se incluyen con el dispositivo, así como los accesorios disponibles, pueden variar en función de la región o el proveedor de servicios.
• Los artículos suministrados están diseñados para su uso exclusivo con este dispositivo y puede que no sean compatibles con otros.
• El aspecto y las especificaciones pueden sufrir cambios sin previo aviso.
• Puede comprar accesorios adicionales en el establecimiento de Samsung más cercano. Asegúrese de que sean compatibles con el dispositivo antes de comprarlos.
• Use únicamente accesorios aprobados por Samsung. De no ser así, pueden causar errores de funcionamiento y problemas que no estén cubiertos por la garantía.
• La disponibilidad de todos los accesorios puede sufrir cambios dependiendo de los fabricantes. Si necesita más información sobre los accesorios disponibles, visite el sitio web de Samsung.

Diseño del dispositivo

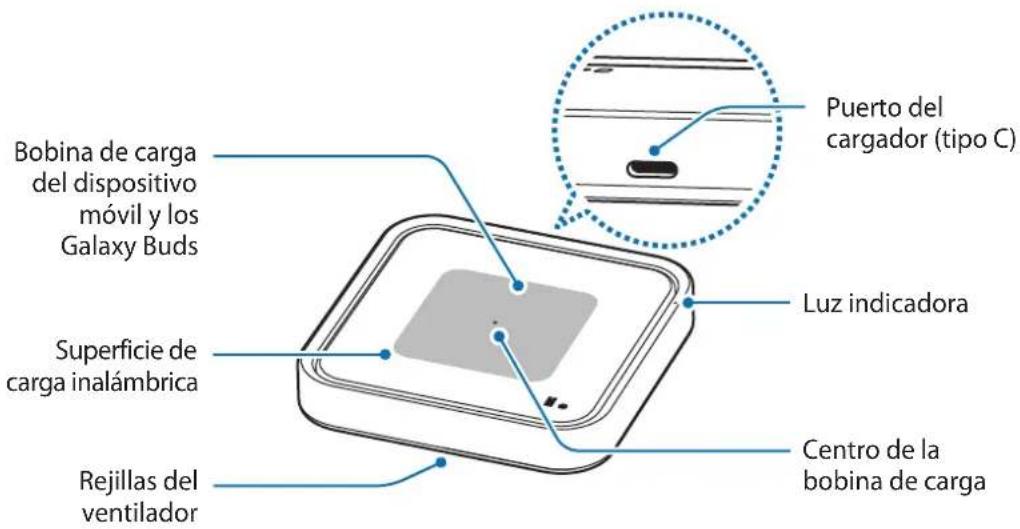

▶ EP-P2400:

Bobina de carga del dispositivo móvil y los Galaxy Buds Superficie de carga inalámbrica Rejillas del ventilador Puerto de carga (Tipo C) Luz indicadora Centro de la bobina de carga

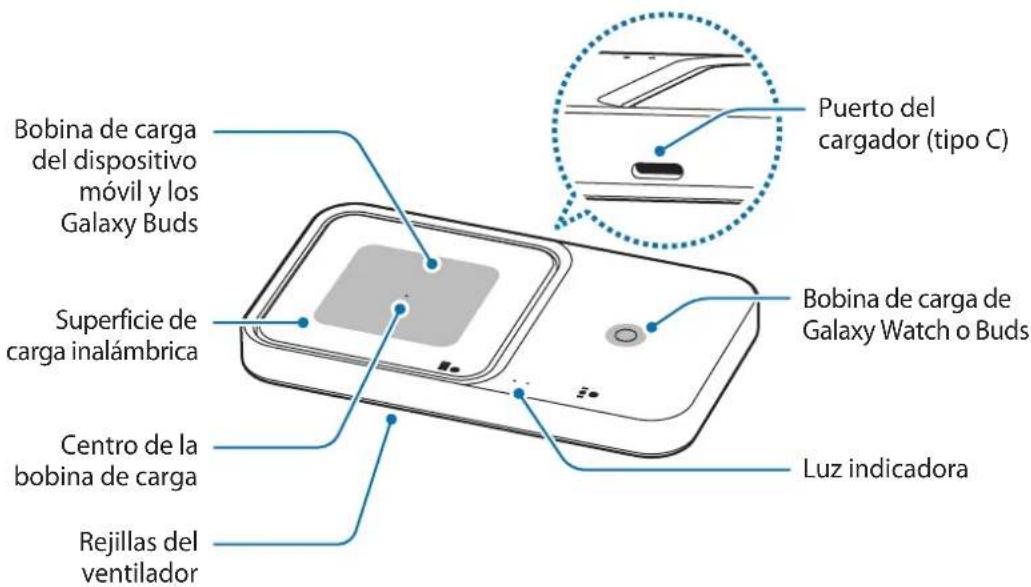

▶ EP-P5400:

Bobina de carga del dispositivo móvil y los Galaxy Buds Superficie de carga inalámbrica Centro de la bobina de carga Rejillas del ventilador Puerto de carga (Tipo C) Bobina de carga del Galaxy Watch y los Galaxy Buds Luz indicadora

El cargador inalámbrico puede cargar un dispositivo en la bobina de carga del dispositivo móvil y los Galaxy Buds, y otro en la bobina del reloj y los Buds.

Usar el cargador inalámbrico

Cargar el dispositivo

1 Conecte el cargador al cargador inalámbrico.

Cuando estén conectados correctamente, la luz indicadora parpadeará en rojo, verde y naranja, y luego se apagará.

El cargador inalámbrico no es compatible con cargadores que no admitan AFC (carga rápida adaptativa) y SFC (carga ultrarrápida). Para usar la función de carga rápida inalámbrica 2.0 de 15 W, utilice el cargador (9,0 V/2,77 A) incluido con el dispositivo, un cargador SFC o un cargador PD (Power Delivery) de 25 W o superior. Si se utiliza un cargador PD de menos de 25 W o un cargador AFC, la función de carga inalámbrica rápida 1.0 de 7,5 W sí podría funcionar.

▶ EP-P2400:

2 Coloque el centro del dispositivo móvil compatible o los Galaxy Buds en el centro de la bobina de carga (a) para cargarlos (A). También puede cargar el Galaxy Watch o los Buds en la bobina de carga específica (b) del cargador (B)

• La carga comenzará cuando la bobina de carga del cargador entre en contacto con la bobina de carga inalámbrica del dispositivo móvil, los Galaxy Buds o el Galaxy Watch.
• El icono de carga que aparece en la pantalla del dispositivo móvil y del Galaxy Watch le informará del estado de la carga. Para conocer el estado de los auriculares y la funda de carga, compruebe el color del indicador de estado de la batería de los Galaxy Buds.
• Si coloca un Galaxy Watch con ambas correas unidas en la superficie de carga inalámbrica, es posible que no se cargue porque las bobinas de carga no estén en contacto.
• Si se colocan materiales conductores sobre el cargador inalámbrico, es posible que este emita ruido.
• Para iniciar la carga, coloque un dispositivo móvil compatible con la carga inalámbrica rápida sobre el cargador inalámbrico. Para obtener más información, consulte el manual de usuario del dispositivo móvil.

▶ EP-P2400:

▶ EP-P5400:

3 Cuando el dispositivo móvil, los Galaxy Buds o el Galaxy Watch estén completamente cargados, retírelos del cargador inalámbrico.

Precauciones durante la carga del dispositivo móvil, los Galaxy Buds o el Galaxy Watch

• No coloque el dispositivo móvil sobre el cargador inalámbrico con una tarjeta de crédito o una tarjeta de identificación por radiofrecuencia (RFID), como una tarjeta de transporte o una tarjeta llave, entre la parte posterior y la funda del dispositivo móvil.
• No coloque el dispositivo móvil, los Galaxy Buds o el Galaxy Watch sobre el cargador inalámbrico cuando haya materiales conductores, tales como objetos metálicos e imanes, situados entre ellos.

Puede que el dispositivo móvil, los Galaxy Buds o el Galaxy Watch no se carguen correctamente o se sobrecalienten, y que tanto estos como las tarjetas se estropeen.

• Según el cargador inalámbrico que haya adquirido, es posible que tenga que comprar un cargador por separado.
• Coloque el centro del dispositivo móvil o los Galaxy Buds en el centro de la bobina de carga, y el Galaxy Watch o los Buds en la bobina de carga específica. Si no los coloca correctamente, puede que la velocidad de carga disminuya o que no se carguen correctamente.
• Si su dispositivo móvil o los Galaxy Buds llevan una funda gruesa, es posible que la carga inalámbrica no funcione correctamente. En ese caso, retírela antes de colocar el dispositivo móvil sobre el cargador inalámbrico.
• Cargar más de un dispositivo al mismo tiempo puede disminuir la velocidad de carga.
• Si conecta un cargador al dispositivo móvil o los Galaxy Buds durante la carga inalámbrica, esta función dejará de estar disponible.
• Cuando cargue un Galaxy Watch, actualícelo al software más reciente. De no ser así, la velocidad de carga podría ser lenta.
• Si utiliza el cargador inalámbrico en áreas con señales de red débiles, puede perder la recepción de la red.

• Durante la carga inalámbrica, es posible que el cargador inalámbrico emita ruido.
• Al cargar de forma inalámbrica los Galaxy Buds o el Watch, o al cargar el dispositivo móvil mediante carga rápida inalámbrica, el ventilador situado dentro de la base de carga inalámbrica puede producir ruido. Para reducir el ruido del ventilador mientras se carga el dispositivo móvil, desactive la función de carga rápida inalámbrica. Para ver cómo desactivar esta función, consulte el manual del usuario del dispositivo móvil.
• El cargador no tiene interruptor de encendido y apagado, por tanto, para detener la entrada de corriente eléctrica debe desenchufarlo de la red. Además, cuando esté conectado, debe permanecer cerca del enchufe. Para ahorrar energía, desenchufe el cargador cuando no lo esté usando.

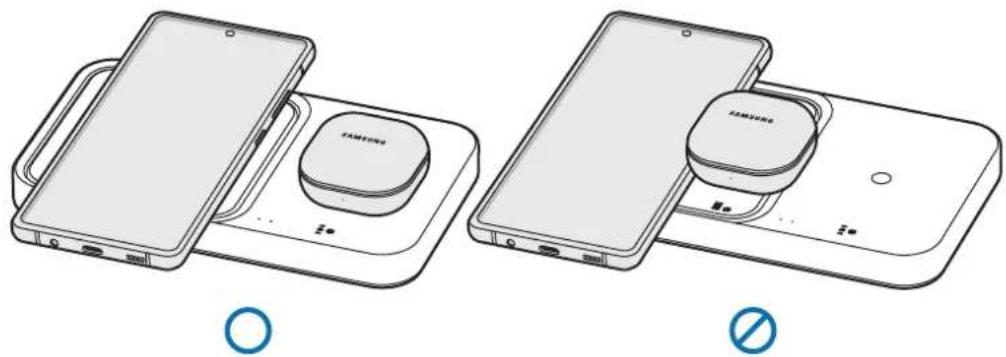

Cargar varios dispositivos al mismo tiempo

▶ Cargar el dispositivo móvil y los Galaxy Buds

Identificación de la luz indicadora

La luz indicadora alerta del estado del cargador inalámbrico.

Color Estado
Rojo → Verde → Naranja	Conectado a la toma de alimentación
Rojo	Cargando
Verde	Carga completa
Rojo parpadeante	Carga incorrecta debido a un error general
Naranja parpadeante	Carga incorrecta debido a un cargador no aprobado
Apagada	El dispositivo móvil, los Galaxy Buds o el Galaxy Watch se han retirado del cargador inalámbrico, o este no está conectado a una toma de corriente

• Si la luz indicadora no funciona como se describe, desconecte el cargador del cargador inalámbrico y vuelva a conectarlo.
• El funcionamiento de la luz indicadora puede variar dependiendo del dispositivo móvil, la funda de carga inalámbrica, los Galaxy Buds o el Galaxy Watch.

Declaración de Conformidad simplificada

Por la presente, SAMSUNG declara que este dispositivo cumple con la Directiva 2014/53/UE del Parlamento Europeo y del Consejo de 16 de abril de 2014, así como con los requisitos legales de Reino Unido.

Copyright

Este manual está protegido por las leyes internacionales de derechos de autor.

No está permitido reproducir, distribuir, traducir o transmitir ninguna parte de este manual de ningún modo o por ningún medio, ya sea electrónico o mecánico, incluidas las fotocopias, grabaciones o almacenamiento en cualquier sistema de almacenamiento y recuperación de información.

Marcas comerciales

• SAMSUNG y el logotipo de SAMSUNG son marcas comerciales registradas de Samsung Electronics Co., Ltd.
• El resto de marcas comerciales y derechos de autor son propiedad de sus respectivos dueños.

Lea este manual antes de utilizar el dispositivo a fin de garantizar el uso correcto y seguro.

• Las imágenes pueden tener una apariencia diferente del producto real. El contenido está sujeto a cambios sin previo aviso.
• Antes de usar el cargador inalámbrico, asegúrese de que sea compatible con su dispositivo.

Iconos instructivos

Advertencia: situaciones que pudieran causar lesiones a usted u otras personas

Precaución: situaciones que pueden ocasionar daños a su dispositivo o a otros equipos

Aviso: notas, sugerencias de uso o información adicional

Información preliminar

Contenidos del paquete

Busque los siguientes elementos en la caja del producto:

• Cargador inalámbrico
- Adaptador de corriente USB
- Cable USB
- Guía de inicio rápido

• Las cubiertas de carga inalámbrica se venden por separado.
• Los elementos suministrados con el dispositivo y cualquier accesorio disponible pueden variar según la región o el proveedor de servicios.
• Los elementos suministrados están diseñados solamente para este dispositivo y pueden no ser compatibles con otros dispositivos.
• La imagen y las especificaciones están sujetas a cambios sin previo aviso.
• Puede comprar accesorios adicionales en su distribuidor local de Samsung. Antes de comprarlos, asegúrese de que sean compatibles con el dispositivo.
• Use sólo accesorios aprobados por Samsung. Si los accesorios que utiliza no están aprobados, pueden causar problemas de funcionamiento y anomalías que la garantía no cubre.
• La disponibilidad de todos los accesorios está sujeta a cambios que dependen completamente del fabricante. Para obtener más información sobre los accesorios disponibles, consulte el sitio web de Samsung.

Diseño del dispositivo

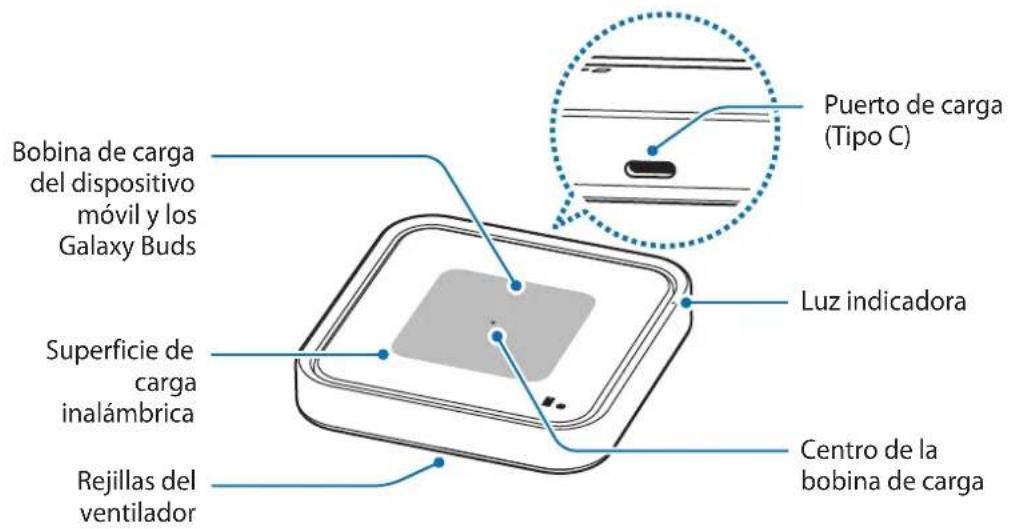

▶ EP-P2400:

Bobina de carga del dispositivo móvil y los Galaxy Buds Superficie de carga inalámbrica Rejillas del ventilador Puerto del cargador (tipo C) Luz indicadora Centro de la bobina de carga

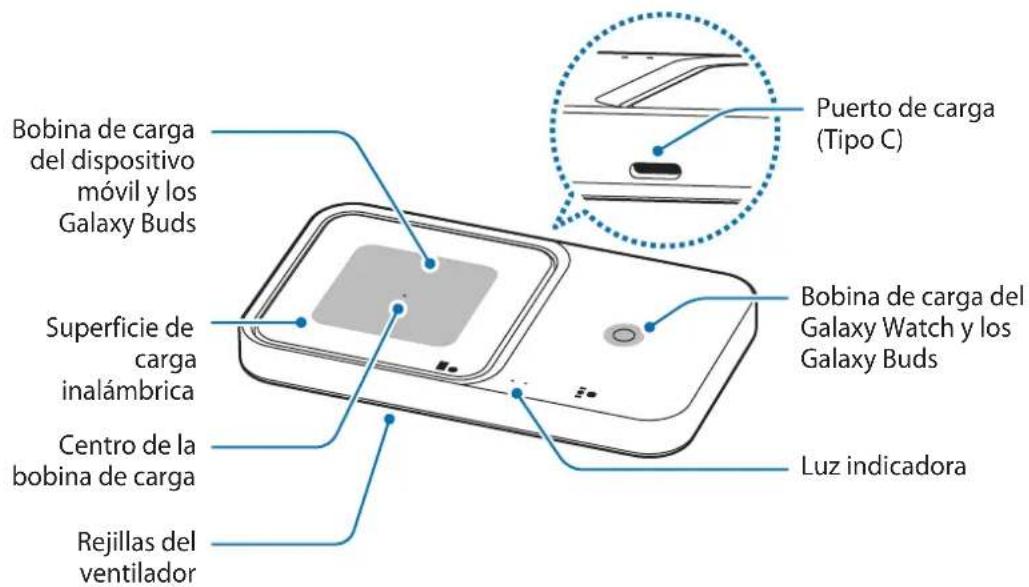

▶ EP-P5400:

Bobina de carga del dispositivo móvil y los Galaxy Buds Superficie de carga inalámbrica Centro de la bobina de carga Rejillas del ventilador Puerto del cargador (tipo C) Bobina de carga de Galaxy Watch o Buds Luz indicadora

El cargador inalámbrico puede cargar un dispositivo en la bobina de carga del dispositivo celular y los Galaxy Buds y en la bobina de carga del reloj o los Buds.

Uso del cargador inalámbrico

Carga del dispositivo

1 Conecte el cargador al cargador inalámbrico.

Cuando el cargador está conectado correctamente al cargador inalámbrico, la luz del indicador parpadea en color rojo, verde y naranja, y luego se apaga.

El cargador inalámbrico no es compatible con cargadores que no admitan AFC (carga rápida adaptativa) y SFC (carga superrápida). Para usar la función de carga inalámbrica rápida 2.0 de 15 W, utilice el cargador (9,0 V/2,77 A) que se suministra con el dispositivo, un cargador SFC o un cargador PD (Power Delivery) de 25 W o superior. Si se utiliza un cargador PD de menos de 25 W o un cargador AFC, la función de carga inalámbrica rápida 1.0 de 7,5 W sí podría funcionar.

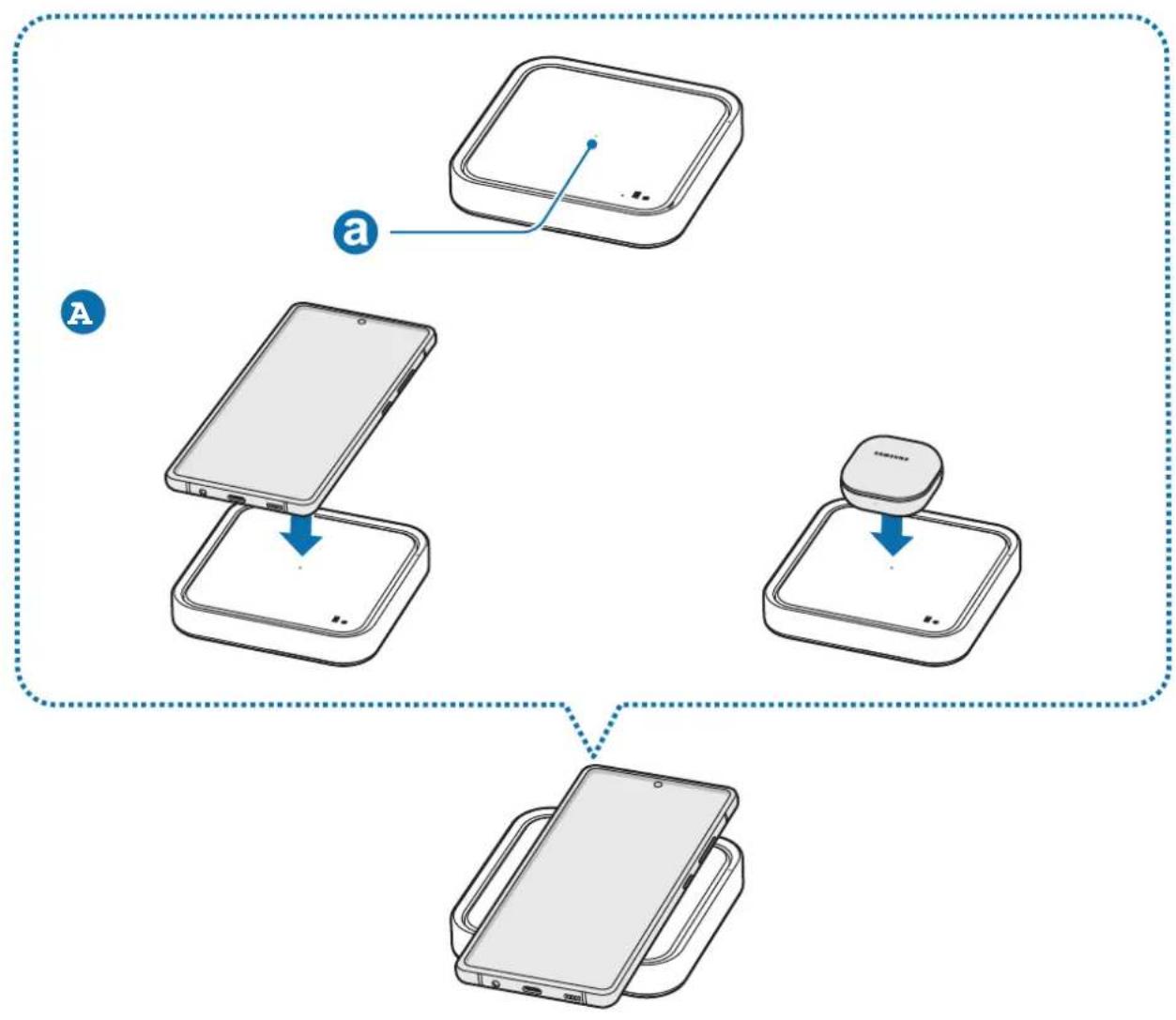

▶ EP-P2400:

2 Coloque el centro del dispositivo móvil o los Galaxy Buds compatibles en el centro de la bobina de carga (a) para cargarlos (A). También puede cargar el Galaxy Watch o los Buds en la bobina de carga del reloj o los Buds (b) del cargador inalámbrico (B)

• La carga comenzará cuando la bobina de carga entre en contacto con la bobina de carga inalámbrica del dispositivo móvil, los Galaxy Buds o el Galaxy Watch.
• Para conocer el estado de carga, verifique el icono de carga que se muestra en la pantalla del dispositivo móvil y del Galaxy Watch. Verifique el estado de carga de los auriculares y el estuche de carga según el color del indicador de estado de la batería de los Galaxy Buds.
• Si coloca un Galaxy Watch con ambas correas juntas en la superficie de carga inalámbrica, es posible que no se cargue porque la bobina de carga no entra en contacto con la bobina de carga inalámbrica del Galaxy Watch.
• Si coloca materiales conductores sobre el cargador inalámbrico, este puede producir ruido.
• Para comenzar a utilizar la carga inalámbrica rápida, conecte el dispositivo celular compatible con la función de carga inalámbrica rápida al cargador inalámbrico. Para obtener más información, consulte el manual de usuario del dispositivo celular.

▶ EP-P2400:

▶ EP-P5400:

3 Cuando el dispositivo móvil, los Galaxy Buds o el Galaxy Watch estén completamente cargados, retírelos del cargador inalámbrico.

Precauciones durante la carga del dispositivo móvil, los Galaxy Buds o el Galaxy Watch

• No coloque el dispositivo celular sobre el cargador inalámbrico con una tarjeta de crédito o tarjeta de identificación por radiofrecuencia (RFID) (una tarjeta de transporte o una tarjeta llave, por ejemplo) entre la parte posterior y la cubierta del dispositivo celular.
• No coloque el dispositivo móvil, los Galaxy Buds o el Galaxy Watch en el cargador inalámbrico cuando haya materiales conductores, como imanes u objetos de metal, entre estos y el cargador inalámbrico.

Es posible que el dispositivo móvil, los Galaxy Buds o el Galaxy Watch no se carguen correctamente o se recalienten; o bien, que estos o las tarjetas se dañen.

• Dependiendo del cargador inalámbrico que haya comprado, puede que tenga que comprar un cargador por separado.
• Coloque el centro del dispositivo celular o los Galaxy Buds en el centro de la bobina de carga, y el Galaxy Watch o los Buds en la bobina de carga del reloj o de los Buds. Si no los coloca correctamente, es posible que disminuya la velocidad de carga o que no se carguen correctamente.
• Es posible que la carga inalámbrica no funcione correctamente si el dispositivo celular o los Galaxy Buds tienen acoplada una funda gruesa. Si es el caso, retire la funda antes de colocar el dispositivo celular sobre el cargador inalámbrico.
• Cargar más de un dispositivo al mismo tiempo puede disminuir la velocidad de carga.
• Si conecta un cargador al dispositivo celular o a los Galaxy Buds durante la carga inalámbrica, la función de carga inalámbrica no estará disponible.
• Cuando cargue un Galaxy Watch, actualícelo con el software más reciente. Si no tiene instalado el software más reciente, es posible que la velocidad de carga sea lenta.
• Si utiliza el cargador inalámbrico en áreas con señales de red débiles, puede perder la recepción de la red.

• Durante la carga inalámbrica, el cargador inalámbrico puede producir ruido.
• Al cargar de forma inalámbrica los Galaxy Buds o el Watch, o al cargar el dispositivo celular mediante carga inalámbrica rápida, el ventilador contenido en la plataforma de carga inalámbrica puede producir ruido. Para reducir el ruido del ventilador mientras se carga el dispositivo celular, desactive la función de carga inalámbrica rápida. Para ver cómo desactivar la función de carga inalámbrica rápida, consulte el manual del usuario del dispositivo celular.
• Para ahorrar energía, desconecte el cargador cuando no esté utilizándolo. El cargador no dispone de interruptor de energía, por lo que deberá desconectarlo del tomacorriente cuando no esté en uso para evitar el desperdicio de energía. El cargador deberá permanecer cerca de la toma eléctrica, y deberá poder acceder a él fácilmente mientras el dispositivo se esté cargando.

Carga de varios dispositivos al mismo tiempo

▶ Carga del dispositivo móvil y los Galaxy Buds

Identificación de luz indicadora

La luz del indicador muestra el estado actual del cargador inalámbrico.

Color Estado
Rojo → Verde → Naranja	• Cuando se lo conecta al tomacorriente
Rojo	• Cargando
Verde	• Totalmente cargado
Rojo parpadeante	• Cuando no se carga correctamente debido a un error general
Parpadea en naranja	• Cuando no se carga correctamente debido a un cargador no aprobado
Apagado	• Cuando el dispositivo móvil, los Galaxy Buds o el Galaxy Watch se retiran del cargador inalámbrico o el cargador inalámbrico no está conectado a una toma de corriente

• Si la luz del indicador no funciona de acuerdo con la descripción, desconecte el cargador del cargador inalámbrico y vuelva a conectarlo.
• Según el dispositivo móvil, la cubierta de carga inalámbrica, los Galaxy Buds o el Galaxy Watch, es posible que la luz del indicador funcione de manera diferente.

Derechos de autor

Este manual está protegido por las leyes internacionales de derechos de autor.

No está permitido reproducir, distribuir, traducir ni transmitir ninguna parte de este manual de ningún modo ni por ningún medio, ya sea electrónico o mecánico, incluidas las fotocopias, grabaciones o almacenamiento en cualquier sistema de almacenamiento y recuperación de información.

Marcas comerciales

• SAMSUNG y el logotipo de SAMSUNG son marcas comerciales registradas de Samsung Electronics Co., Ltd.
• Otras marcas comerciales y otros derechos de autor son propiedad de sus respectivos dueños.

请先阅读说明文件
