MANUAL DE USUARIO RS67A8811WW SAMSUNG

Manual de mantenimiento del usuario

CÓDIGO DE MODELO: RF6H\*, RS68A\*, RS6GA\*, RS67A\*, RS66A\*, RS68N\*, RS67M\*, RS66M\*, RS6GN\*, RS6JN\*, RS6KN\*

1. Compruebe dónde puede comprar las piezas de repuesto en http://samsung.com/support
2. Visite el sitio de compra de piezas e introduzca el código del modelo de su producto para consultar las piezas disponibles para compra. El código del modelo está en una etiqueta en la parte exterior de su producto.
3. Puede comprobar el código y la versión del modelo en la etiqueta del código de barras en la parte inferior izquierda del producto.
4. Para las piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de la ilustración de este manual.
5. Las piezas que el usuario puede reparar se limitan a los tiradores (solo en algunos modelos), las juntas, los cajones y las bisagras.

NOTA

Tras una reparación por parte de un proveedor de servicios no autorizado, una autoreparación o una reparación del producto por parte de una persona no profesional, Samsung no se hace responsable de ningún daño al producto, ninguna lesión o cualquier otro problema de seguridad del producto causado por cualquier intento de reparación del producto que no siga meticulosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparación por parte de cualquier persona que no sea un proveedor de servicios certificado de Samsung no estará cubierto por la garantía.

PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio puede ser diferente del que aparece en este manual. Asegúrese de elegir el nombre de la pieza correcto.
• La sustitución de las bisagras requiere extrema precaución porque implica desmontar la puerta.
• Asegúrese de usar guantes de seguridad al hacer las reparaciones.

Español

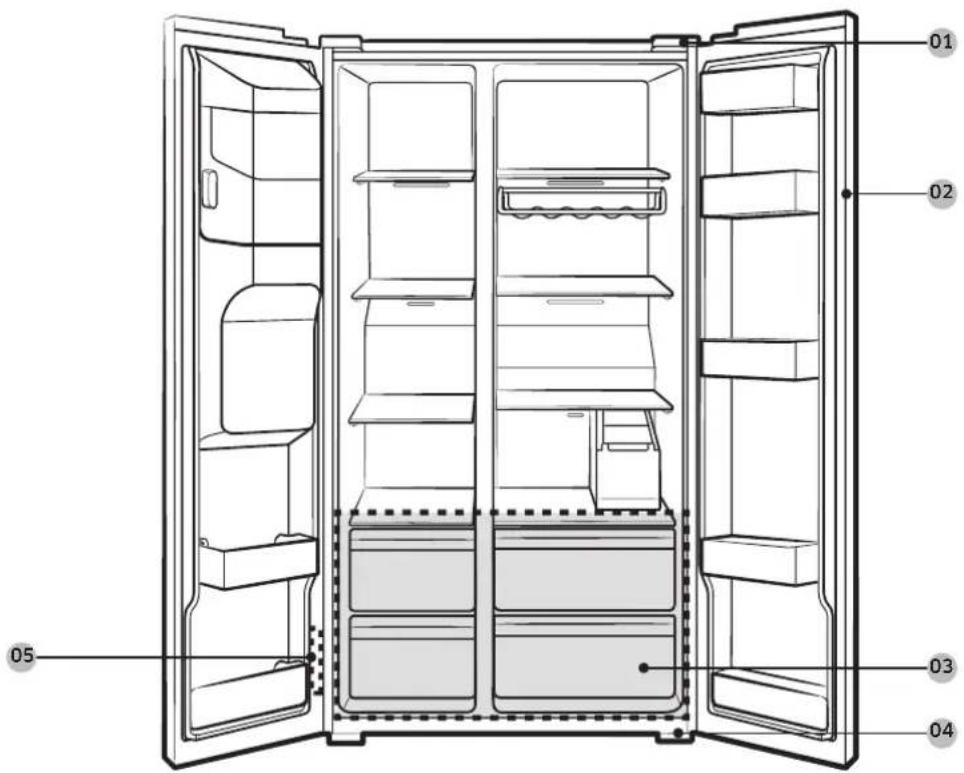

La imagen real y las piezas proporcionadas con el frigorífico pueden variar en función del modelo y del país.

01 Bisagra superior 02 Junta
03 Cajón 04 Bisagra inferior
05 Etiqueta de código de barras

Español

Sustitución de la junta

PRECAUCIÓN

Asegúrese de que la junta queda firmemente colocada. De lo contrario, el aire frío del frigorífico puede filtrarse.

Retirar la junta

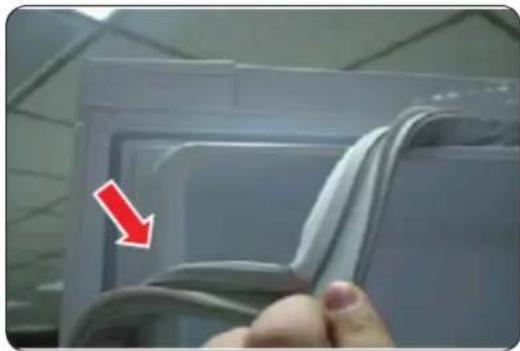

Abra la puerta y retire la junta de la puerta.

Sustituir la junta

Ponga una junta nueva en la puerta del frigorífico. Asegúrese de que no hay holguras entre la nueva junta y la puerta.

Español

Sustitución del cajón

PRECAUCIÓN

Compruebe que el cajón queda insertado correctamente en el riel durante el montaje.

Cajones

Levante con cuidado la parte frontal del cajón y deslícelo hacia afuera.

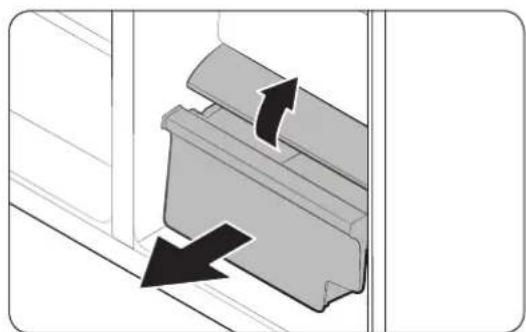

Verduras/Cajón para carne y alimentos secos

Para extraer el cajón de verduras del frigorífico o el cajón para alimentos secos del congelador:

1. En primer lugar, si es necesario retire los cajones multiuso cercanos.

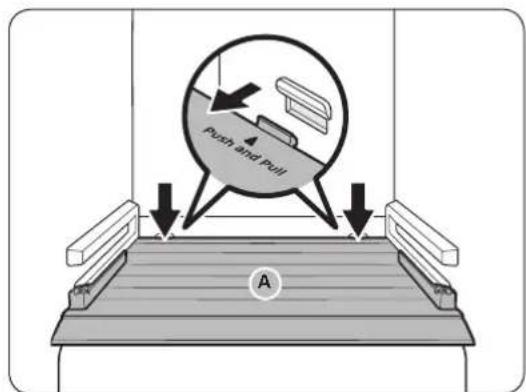

1. Si su frigorífico tiene una cubierta (A) para las verduras/cajón de secado, retírela de la siguiente manera.

a. Tire del cajón hasta la mitad.

b. Tire de la cubierta mientras aprieta los lados traseros (como se indica en la ilustración).

1. Tire suavemente del cajón para verduras/alimentos secos.

Volver a colocar los cajones

La colocación de los cajones sigue el orden inverso al de sus respectivos pasos de extracción.

Español

Sustitución de la bisagra

Para sustituir las bisagras debe quitar primero las puertas.

PRECAUCIÓN

• Al retirar las puertas, tenga mucha precaución porque son pesadas.
• Antes de sustituir las bisagras, ponga un elemento blando, como un cartón, en el suelo para evitar arañazos en la puerta cuando la pose.
• Como las bisagras deben manipularse con cuidado y ser sustituidas por dos o más personas, le recomendamos que llame al servicio técnico profesional.
• Si retira la bisagra sin sujetar la puerta, esta puede caer y causar lesiones.
• Asegúrese de que el eje está firmemente sujeto a la bisagra.
• Compruebe que la bisagra está firmemente sujeta a la carcasa.
• Asegúrese de que los conectores del cable están conectados correctamente.
• Cuando retire la cubierta superior tenga cuidado de no dañar los cables.

ADVERTENCIA

• Para inclinar o colocar el frigorífico son necesarias como mínimo 2 personas.
• Desenchufe el cable de alimentación antes de invertir las puertas.

Herramientas necesarias (no suministradas)

Destornillador Phillips

Destornillador de punta plana

Llave de tubo (10 mm)

Llave Allen (5 mm)

Español

Sustituir las bisagras

Desconexión de la tubería de agua

PRECAUCIÓN

• Asegúrese de que las mangueras de agua están conectadas y los colores coinciden. (solo para el modelo con dispensador)
• A fin de evitar fugas de agua, debe insertar cada manguera de agua completamente en el centro del acoplador transparente. (solo para el modelo con dispensador)
• Asegúrese de que la superficie de la manguera de agua no esté dañada. (solo para el modelo con dispensador)

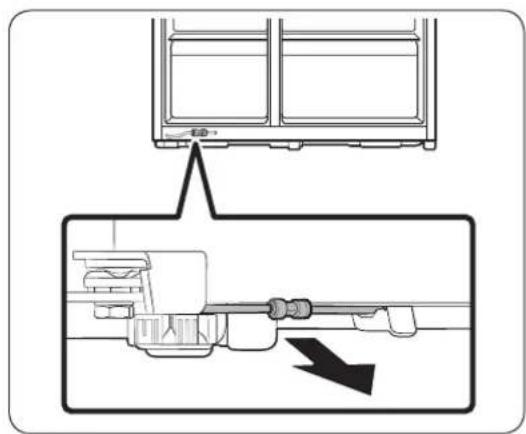

1. En la parte inferior posterior del frigorífico, extraiga la tubería de agua hacia el frente.

NOTA

La tubería de agua del frigorífico es una tubería de circulación de agua que se conecta entre la tubería del suministro y las mangueras del sistema de filtración del frigorífico.

1. Para desconectar las mangueras, mantenga presionado el acoplador transparente (A) y desmonte la manguera de agua (B).

PRECAUCIÓN

No aplique una fuerza excesiva sobre el acoplador. Puede romperse.

Español

Desmonte las puertas

PRECAUCIÓN

Durante este procedimiento la puerta se puede caer y dañarse. Para evitar accidentes, tenga mucho cuidado cuando siga este procedimiento.

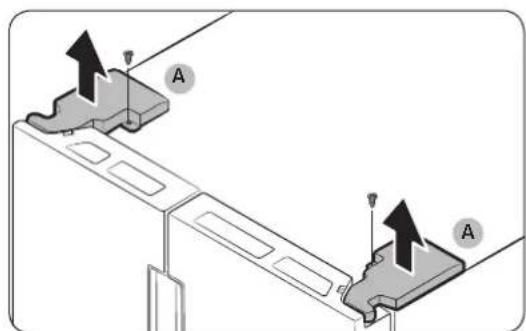

1. Utilice un destornillador Phillips para aflojar las tapas de las bisagras (A) de la parte superior de cada puerta.

2. Abra las puertas para aflojar las bisagras y retire las tapas de las bisagras. Cuando haya retirado las tapas, cierre las puertas.

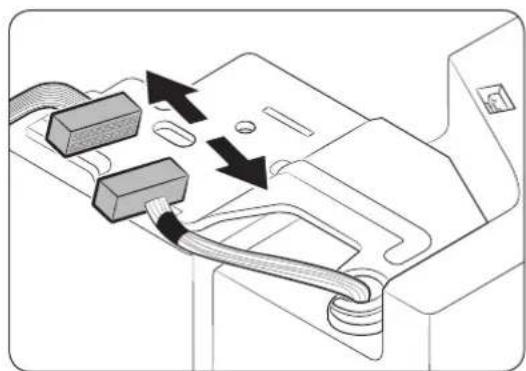

1. Desconecte el arnés eléctrico.

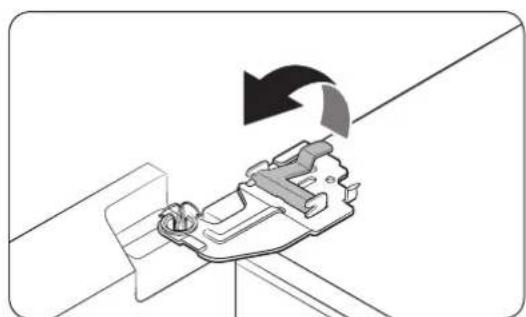

1. Levante la abrazadera con cuidado.

NOTA

Para evitar lesiones personales o daños a la abrazadera, no la levante con fuerza.

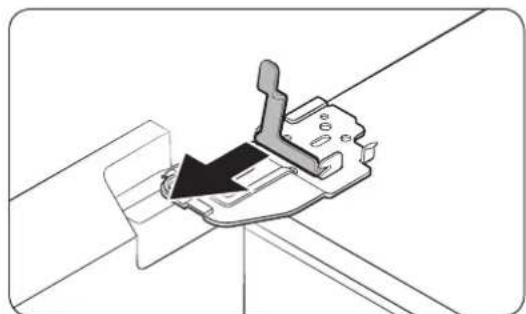

1. Tire de la abrazadera para retirarla.

Español

1. Abra la puerta unos 90 grados. Sujete la puerta y quite la bisagra.

PRECAUCIÓN

Si retira la bisagra sin sujetar la puerta, esta puede caer y causar lesiones.

Español

Bisagra inferior

Tire de la guía y de la manguera

• Deben trabajar más de 2 personas.

• Asegúrese de desenchufar el cable de alimentación antes de realizar la operación anterior.

• Desconecte la manguera. (solo bisagra inferior izquierda)

• Retire el agua de la manguera. (solo bisagra inferior izquierda)

• Retire el perno (3ea). (usingo una llave inglesa o una llave de caja de 10 mm)

• Retire la bisagra inferior i/d.

• Vuelva a montar en el orden inverso al de desmontaje después de sustituir la bisagra superior, central o inferior.

PRECAUCIÓN

• Asegúrese de que los conectores del cable están conectados correctamente.
• Cuando retire la cubierta superior tenga cuidado de no dañar los cables.

Español

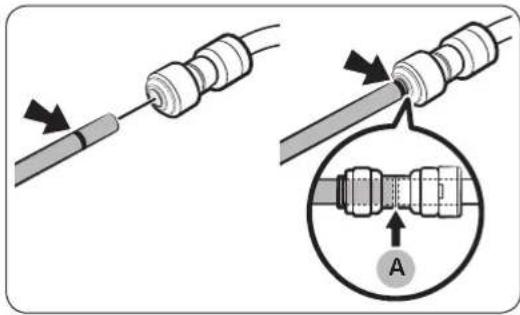

Vuelva a conectar las mangueras de agua

Una vez que el frigorífico haya pasado por la puerta, vuelva a conectar las mangueras de agua.

A. Centro del acoplador transparente

PRECAUCIÓN

• Asegúrese de que las mangueras de agua están conectadas y los colores coinciden.
• A fin de evitar fugas de agua, debe insertar cada manguera de agua completamente en el centro del acoplador transparente.
• Después de volver a conectar las mangueras de agua, empújelas debajo del armario y fíjelas en el gancho.

PRECAUCIÓN

• Asegúrese de que los conectores del cable están conectados correctamente.
• Cuando retire la cubierta superior tenga cuidado de no dañar los cables.

Español
