BRUKSANVISNING RS67A8811WW SAMSUNG

Serviceanvisningar för användare

MODELLKOD: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*

1. Information om var du kan köpa reservdelar finns på http://samsung.com/support
2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla delar som kan beställas. Modellkoden finns på etiketten på utsidan av produkten.

- Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.

1. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här bruksanvisningen när du beställer reservdelen.

- De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lädor och gångjärn.

OBS!

Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certifierats av Samsung försökt reparera produkten täcks inte av garantin.

⚠️ VAR FÖRSIKTIG

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.
• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.
• Använd alltid skyddshandskar när du genomför reparationer.

Svenska

Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

01 Övre gångjärn 02 Packning
03 Låda 04 Nedre gångjärn
05 Streckkodsetikett

Svenska

Byta ut packningar

⚠️ VAR FÖRSIKTIG

Tryck fast packningen ordentligt. Annars finns det risk för att det läcker kalluft ur kylskåpet.

Ta bort packningen

Öppna dörren och ta ut packningen ur dörren.

Sätta in packningen

Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte finns något glapp mellan den nya packningen och dörren.

Svenska

Byta ut lådor

⚠️ VAR FÖRSIKTIG

Kontrollera att lådan är helt inskjuten i skenan vid montering.

Lådor

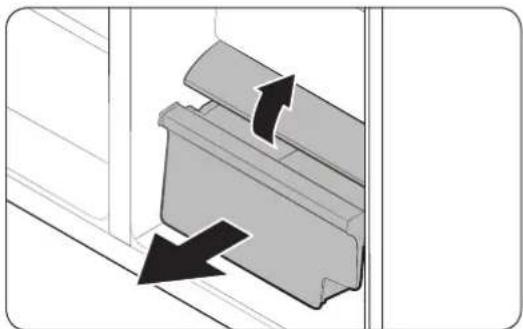

Lyft försiktigt upp lådans framsida och dra ut den.

Förvaringslådor för grönsaker/torkade livsmedel och kött

Så här tar du bort grönsakslådan från kylskåpet eller torrlådan från frysen:

1. Ta först bort de omgivande universalfacken om det behövs.

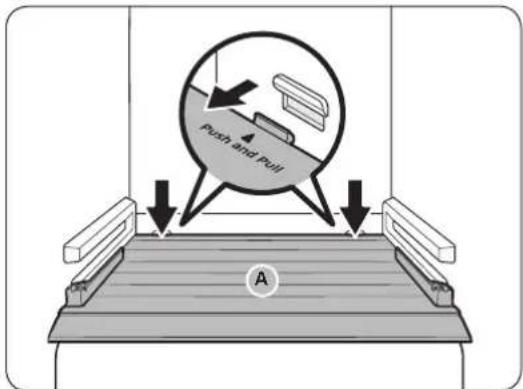

1. Om kylskåpet har ett lock (A) för grönsaks-/torrlådan tar du bort det på följande sätt.

a. Dra ut lådan halvvägs.

b. Dra i locket samtidigt som du trycker på de bakre sidorna (enligt vad som markeras på bilden).

1. Dra försiktigt ut grönsaks-/torrlådan.

Sätta tillbaka lädor

Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut

Svenska

Byta ut gångjärn

För att byta ut gångjärnen måste du först ta bort dörren.

⚠️ VAR FÖRSIKTIG

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.
• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.
• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller flera personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.
• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.
• Se till att gångjärnsaxeln sitter säkert på gångjärnet.
• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.
• Se till att kabelkontakterna är korrekt anslutna.
• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet.

⚠️ WARNING

- Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.

- Koppla bort strömsladden innan du vänder dörrarna.

Verktyg som behövs (följer inte med)

Phillips-skruvmejsel Spårmejsel Skiftnyckel (10 mm) Allennyckel (5 mm)

Svenska

Byta ut gångjärnen

Koppla bort vattenledningen

⚠️ VAR FÖRSIKTIG

• Se till att vattenslangarna ansluts med överensstämmande färger. (Endast för utmatningsmodellen.)
• För att undvika vattenläckage ska varje vattenslang föras in helt till mitten av den transparenta kopplingen. (Endast för utmatningsmodellen.)
• Se till att vattenslangens yta inte är skadad. (Endast för utmatningsmodellen.)

1. Från baksidans underdel på kylskåpet drar du ut vattenledningen på framsidan.

OBS!

Kylskåpets vattenledning är en vattencirkuleringsledning som ansluter vattenröret från vattenkällan med slangen från vattenfiltreringssystemet på kylskåpet.

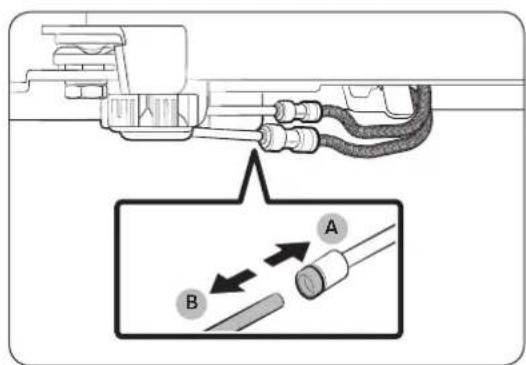

1. Om du vill koppla bort slangarna håller du den transparenta kopplingen (A) intryckt och avlägsnar vattenslangen(B).

⚠️ VAR FÖRSIKTIG

Använd inte för mycket kraft på kopplingen. Den kan gå sönder.

Svenska

Ta bort dörrarna

⚠️ VAR FÖRSIKTIG

Dörren kan ramla av eller välta och skadas under följande steg. För att undvika en olycka ska du vara extremt försiktig när du utför de här stegen.

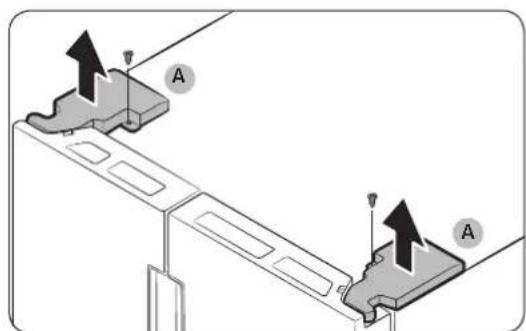

1. Använd en Phillips-skruvmejsel för att skruva bort gångjärnsskydden (A) längst upp på dörrarna.

2. Öppna dörrarna för att lossa på gångjärnen och ta bort gångjärnsskydden. När skydden har tagits bort stänger du dörrarna igen.

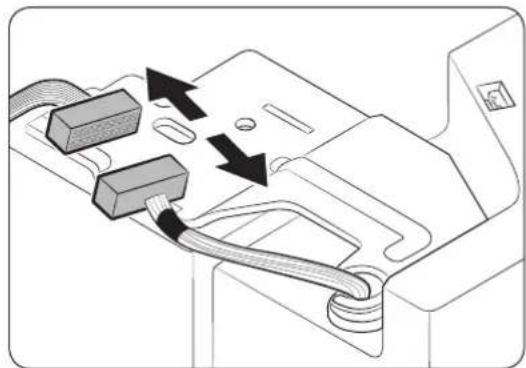

3. Koppla bort kabelhärvan.

1. Lyft klämman försiktigt.

OBS!

För att undvika skador på klämman eller person, lyft inte klämman med våld.

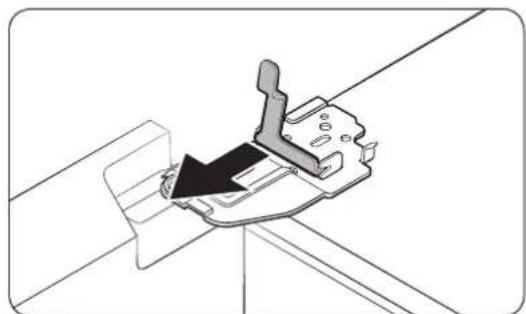

1. Dra i klämman för att avlägsna den.

Svenska

1. Öppna dörren 90 grader. Håll i dörren och ta bort gångjärnet.

⚠️ VAR FÖRSIKTIG

Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.

Svenska

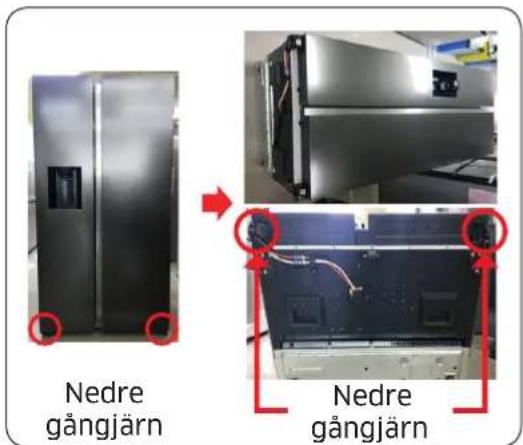

Nedre gångjärn

Nedre gångjärn Nedre gångjärn

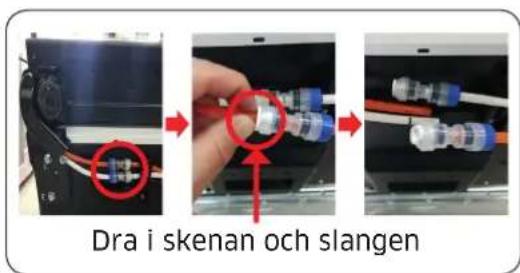

Dra i skenan och slangen

• Arbetet kräver mer än 2 personer.

• Se till att koppla ur nätsladden innan du utför ovanstående åtgård.

• Koppla bort slangen. (Endast nedre vänster gångjärn)

• Töm vattnet i slangen. (Endast nedre vänster gångjärn)

• Ta bort bultarna (3 st.) (Använd en skiftnyckel eller en 10 mm blocknyckel)

• Ta bort det nedre gångjärnet V/H.

• Montera dörren i motsatt ordningsföljd till nedmonteringen när du har bytt ut det övre, mitten- och det nedre gångjärnet.

⚠️ VAR FÖRSIKTIG

• Se till att kabelkontakterna är korrekt anslutna.
• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet.

Svenska

Anslut vattenslangarna igen

När kylskåpet har flyttats genom ingången, återanslut vattenslangarna.

• Se till att vattenslangarna ansluts med överensstämmande färger.
• För att undvika vattenläckage ska varje vattenslang föras in helt till mitten av den transparenta kopplingen.
• När du har anslutit vattenslangarna ska du föra in dem under skåpet och hänga dem på kroken.

⚠️ VAR FÖRSIKTIG

• Se till att kabelkontakterna är korrekt anslutna.
• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet.

Svenska
