NAUDOJIMO INSTRUKCIJA RS67A8811WW SAMSUNG

Naudotojo atliekamos priežiūros vadovas

MODELIO KODAS: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*

1. Kur galima nusipirkti atsarginių dalių galite sužinoti adresu http://samsung.com/support
2. Apsilankykite dalių pardavimo svetainėje ir įvedę savo gaminio modelio kodą patikrinkite, kokias dalis galima įsigyti. Modelio kodas nurodytas išorinėje gaminio pusėje.
3. Modelio kodą ir versiją galite patikrinti brūkšninio kodo etiketėje, esančioje gaminio apačioje kairėje.
4. leškodami atsarginių dalių, įsitikinkite, kad dalies pavadinimas sutampa su šio vadovo iliustracija.
5. Naudotojas pats gali atlikti tik šių dalių priežiūrą: rankenos (tik kai kuriems modeliams), tarpinės, stalčiai ir lankstai.

PASTABA

Jei gaminio remonto darbus atliko neigaliotas paslaugų teikėjas, pats naudotojas ar ne profesionalus specialistas, „Samsung“ neatsako už jokią žalą gaminiui, sužalojimus ar kitas su gaminio saugumu susijusias problemas, kurias sukėlė bandymai remontuoti gaminį kruopščiai nesilaikant šių remonto ir priežiūros instrukcijų. Garantija netaikoma gaminio pažeidimams, atsiradusiems bandant remontuoti gaminį, jei darbus atliko asmuo, kuris nėra „Samsung“ sertifikuotas priežiūros paslaugų teikėjas.

DÈMESIO

• Svetainėje nurodytas dalies pavadinimas gali skirtis nuo nurodytojo šiame vadove. Isitikinkite, kad pasirinkote teisingą dalies pavadinimą.
• Lankstų keitimas reikalauja ypatingo atsargumo, nes reikia nuimti dureles.
• Atliekant remonto darbus būtina mūvėti apsaugines pirštines.

Lietuvių kalba

Tikras vaizdas ir tiekiamos dalys gali skirtis priklausomai nuo modelio ir šalies.

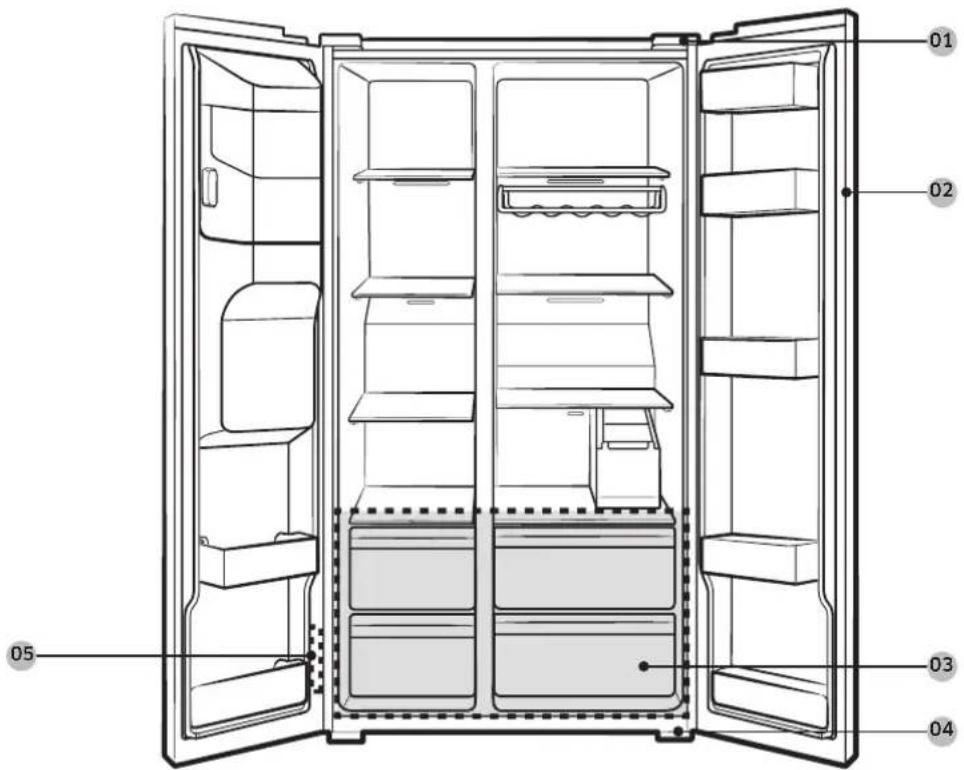

01 Viršutinis lankstas 02 Tarpinė
03 Stalčius 04 Apatinis Iankstas
05 Brūkšninio kodo etiketė

Lietuvių kalba

Tarpinês keitimas

DÈMESIO

Isitikinkite, kad gerai pritvirtinote tarpinę. Priešingu atveju gali atsirasti nuotėkis iš šaldytuvo.

Kaip nuimti tarpinę

Atidarykite dureles ir nuimkite nuo jų tarpinę.

Kaip uždėti tarpinę

Pritvirtinkite nauja tarpinę prie šaldytuvo durelių. Isitikinkite, kad tarp naujos tarpinės ir durelių neliko tarpo.

Lietuvių kalba

Stalčiaus pakeitimas

DÈMESIO

Įstatydami patikrinkite ar stalčius gerai įkištas į bėgelį.

Stalčiai

Atsargiai pakelkite stalčių už priekinės pusės ir ištraukite.

Daržovių / džiovinto maisto ir mėsos laikymo stalčius

Norėdami ištraukti daržovių stalčių iš šaldytuvo arba sausų produktų stalčių iš šaldiklio, atlikite toliau nurodytus veiksmus.

1. Jei reikia, iš pradžių ištraukite gretimus universaliuosius stalčius.

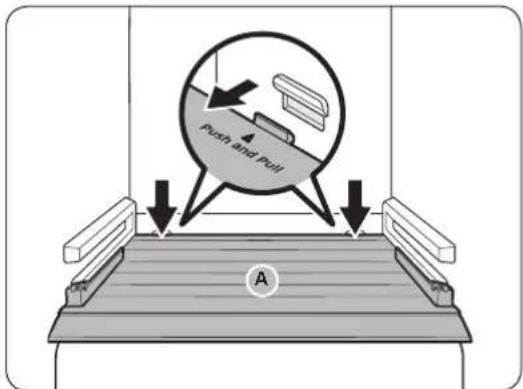

1. Jei jūsų šaldytuve yra daržovių / sausų produktų stalčiaus dangtelis (A), nuimkite jį toliau aprašytu būdu.

a. Ištraukite stalčių iki pusės.

b. Patraukite dangtelį spausdami galinius kraštus (kaip pavaizduota paveikslėlyje).

1. Švelniai ištraukite daržovių / sausų produktų stalčių.

Kaip įstatyti stalčius

Įstatant stalčius reikia priešinga eilės tvarka atlikti stalčių išėmimo veiksmus

Lietuvių kalba

Lanksto keitimas

Norėdami pakeisti lankstus visų pirma turite nuimti dureles.

DÈMESIO

• Nuimdami dureles, būkite itin atsargūs, nes durelės yra sunkios.
• Prieš keisdami lankstus, ant grindų padėkite suminkštinantį paklotą, pavyzdžiui, kartoną, kad durelės nebūtų subraižytos jas padėjus.
• Kadangi su lankstais reikia dirbti atsargiai ir juos keičiant turi dalyvauti du ar daugiau asmenų, rekomenduojame kreiptis į profesionalią techninę tarnybą.
• Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti.
• Isitikinkite, kad ašis tvirtai laikosi lankste.
  • Patikrinkite, ar lankstas gerai pritvirtintas prie korpuso.
• Isitikinkite, kad laido jungtys prijungtos tinkamai.
• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų.

ISPÉJIMAS

• Šaldytuvą kreipti / guldyti turi mažiausiai 2 žmonės.
• Prieš pakeisdami durelių atidarymo kryptį, atjunkite maitinimo laidą.

Reikalingi jrankiai (nepateikiami)

Kryžminio atsuktuvo

Plokščiasis atsuktuvas

Lizdinio veržliarakčio (10 mm)

Šešiabriaunio veržliarakčio (5 mm)

Lietuvių kalba

Kaip pakeisti lankstus

Vandentiekio linijos atjungimas

DÈMESIO

• Isitikinkite, kad vandens žarnos sujungtos su atitinkamų spalvų jungtimis. (tik modeliui su dalytuvu)
• Kad nenutekėtų vanduo, kiekvieną vandens žarną reikia įleisti iki skaidrios jungiamosios movos vidurio. (tik modeliui su dalytuvu)
• Patikrinkite, ar nepažeistas vandens žarnos paviršius. (tik modeliui su dalytuvu)

1. Apatinėje užpakalinėje šaldytuvo dalyje patraukite vandens liniją i priekį.

PASTABA

Šaldytuvo vandentiekio linija yra vandens cirkuliacijos linija, sujungianti vandentiekio šaltinio vamzdį ir šaldytuvo vandens filtravimo sistemos žarnas.

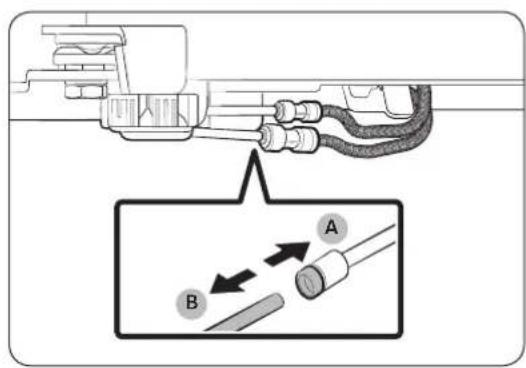

1. Norėdami atjungti žarnas, suimkite skaidrią jungti (A) ir atjunkite vandens žarną (B).

DÈMESIO

Nespauskite sujungimo movos per stipriai. Ji gali sutrūkti.

Lietuvių kalba

Atkabinkite dureles

DÉMESIO

Atliekant šią procedūrą durelės gali nukristi, taip galima jas pažeisti. Kad nesusižeistumėte, dirbkite ypač atsargiai.

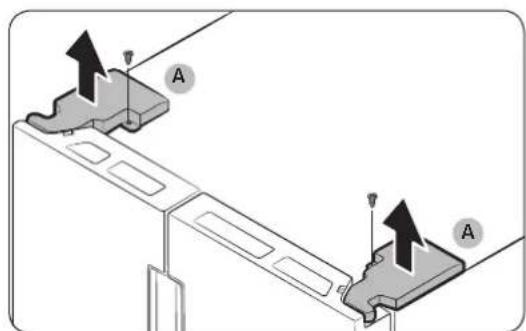

1. Kryžminiu atsuktuvu atsukite vyrių dangtelius (A) visų durelių viršuje.

2. Atidarykite dureles, kad vyriai atsilaisvintų, ir nuimkite vyrių dangtelius. Nuėmę dangtelius uždarykite dureles.

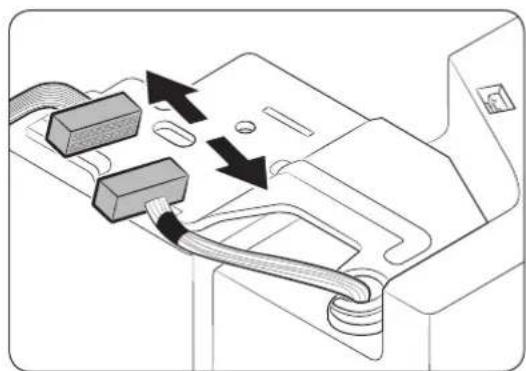

1. Atjunkite elektros jungtis.

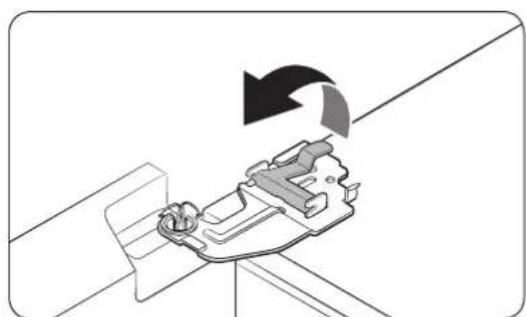

1. Kilstelėkite apkabą.

PASTABA

Nekelkite apkabos jėga, kad jos nesugadintumėte ir nesusižeistumėte.

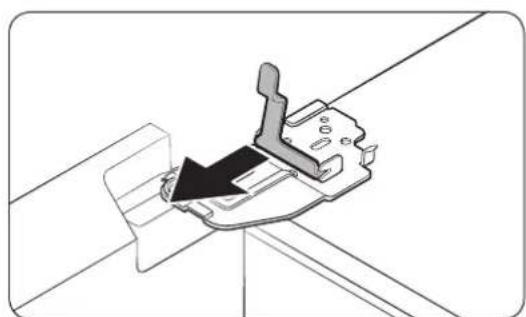

1. Patraukite apkabą, kad ją išimtumėte.

Lietuvių kalba

1. Atidarykite dureles 90 laipsnių kampu. Laikydami dureles, išimkite vyrj.

DÉMESIO

Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti.

Lietuvių kalba

Apatinis lankstas

Patraukite kreiptuvą ir žarną

• Dirbti turi daugiau kaip 2 žmonės.

• Prieš atlikdami aukščiau nurodytą veiksmą, būtinai atjunkite maitinimo laidą.

• Atjunkite žarna. (Tik apatinis kairės pusės lankstas)

• Išpilkite žarnoje esantį vandenį. (Tik apatinis kairės pusės lankstas)

• Išimkite varžtą (3ea). (Naudodami veržliaraktį arba 10 mm terkšlinį raktą)

• Išimkite apatinj kairės / dešinės pusės lankstą.

• Pakeitus viršutinį, vidurinį ir (arba) apatinį lankstą, surinkite atlikdami išėmimo veiksmus priešinga eilės tvarka.

DÉMESIO

• Jsitikinkite, kad laido jungtys prijungtos tinkamai.
• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų.

Lietuvių kalba

Vėl prijunkite vandens žarnas

Ineše šaldytuvą pro duris, prijunkite vandens žarnas.

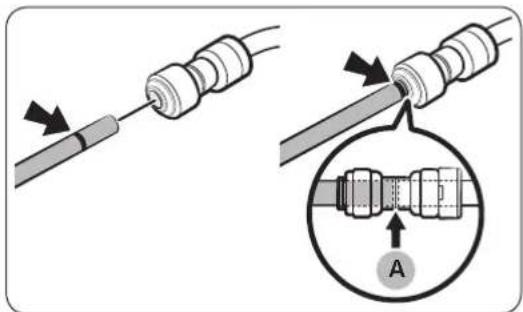

- Isitikinkite, kad vandens žarnos sujungtos su atitinkamų spalvų jungtimis.

- Kad nenutekėtų vanduo, kiekvieną vandens žarną reikia įleisti iki skaidrios jungiamosios movos vidurio.

- Prijunge vandens žarnas, paslėpkite jas po šaldytuvo korpusu arba pritvirtinkite ant kabliuko.

DÉMESIO

• Isitikinkite, kad laido jungtys prijungtos tinkamai.
• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų.
