KASUTUSJUHEND RS67A8811WW SAMSUNG

Kasutaja hooldusjuhend

MUDELI KOOD: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com/support
2. Külastage asendusosa ostukoha veebilehte ja sisestage oma toote mudeli kood, et kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote välimisel küljel oleval sildil.
3. Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.
4. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud nimega.
5. Ise vahetatavad osad on vaid käepidemed (vaid mönedel mudelitel), tihendid, sahtlid ja hinged.

MÄRKUS

Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise või ebaprofessionaalse parandamise korral ei vastuta Samsung üksköik millise kahju eest tootele või muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei järgita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertifitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud.

ETTEVAATUST!

• Veebilehel toodud osa nimetus võib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite õige osa nime.
• Hingede asendamine nõuab äärmist ettevaatlikust, kuna selle käigus tuleb uks eemaldada.
• Kasutage parandusi tehes kindlasti kaitsekindaid.

Eesti

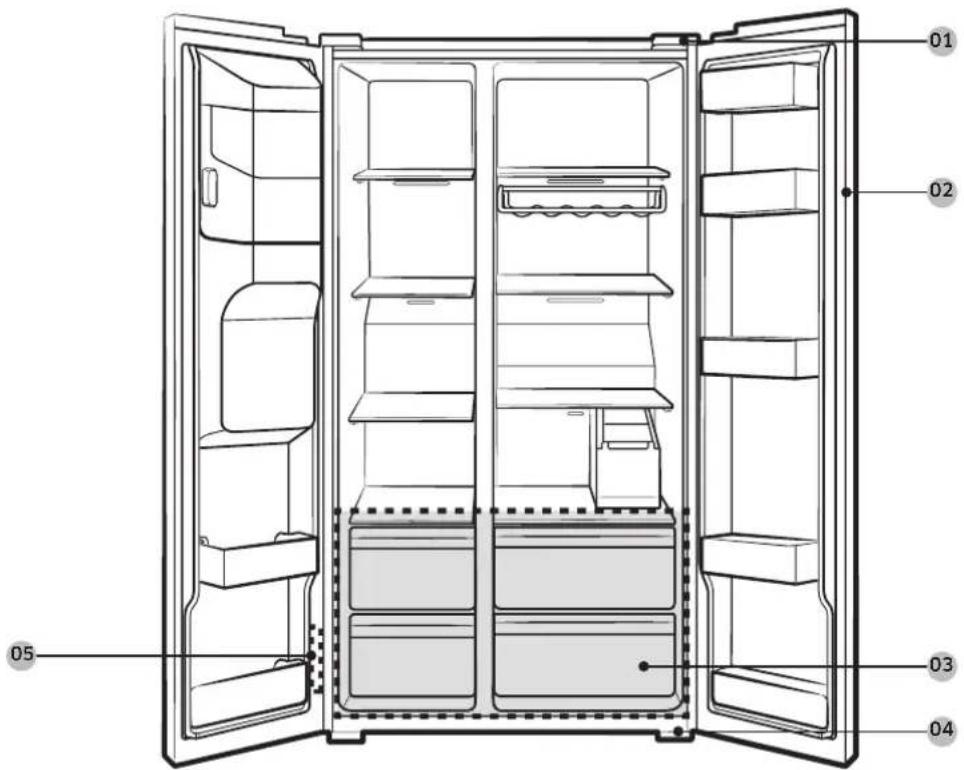

Külmiku tegelik välimus ja elementide nimekiri võivad erineda sõltuvalt mudelist ja riigist.

01 Ülemine hing 02 Tihend
03 Sahtel 04 Alumine hing
05 Triipkoodi silt

Eesti

Tihendi asendamine

ETTEVAATUST!

Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul võib külm õhk külmikust välja tulla.

Tihendi eemaldamiseks

Avage luuk ja eemaldage tihend ukse küljest.

Tihendi asendamiseks

Paigaldage külmiku uksele uus tihend. Veenduge, et uue tihendi ja ukse vahel ei oleks vahet.

Eesti

Sahtli asendamine

ETTEVAATUST!

Kontrollige, et sahtel oleks paigaldamisel õigesti siinidele paigutatud.

Sahtlid

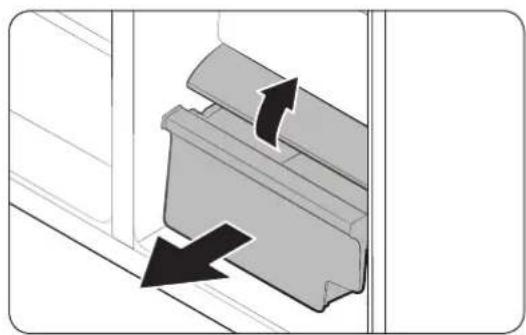

Tõstke sahtli esiotsa veidi ja libistage see välja.

Köögivilja / kuivatatud toidu ja liha hoiusahtel

Külmikust köögiviljasahtli või sügavkülmikust kuivsahtli eemaldamiseks toimige järgmiselt.

1. Esmalt eemaldage vajaduse korral ümbritsevad universaalsahtlid.

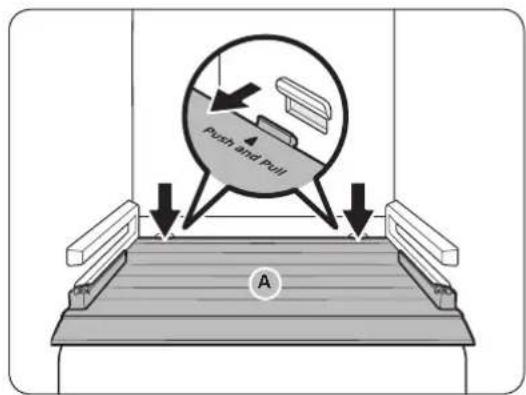

1. Kui teie külmikul on köögivilja-/kuivsahtli kate (A), siis eemaldage see järgmisel viisil.

a. Tömmake sahtel poolenisti välja. b. Tömmake katet, vajutades samal ajal tagumistele külgedele (nagu joonisel näidatud).

1. Tömmake köögivilja-/kuivsahtel ettevaatlikult välja.

Sahtlite tagasipanek

Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras

Eesti

Hinge asendamine

Hingede asendamiseks tuleb esmalt uks eemaldada.

ETTEVAATUST!

• Olge uksi eemaldades äärmiselt ettevaatlik, kuna uksed on rasked.
• Enne hingede asendamist asetage pörandale pehme alus (näiteks papp), et vältida ukse kriimustamist selle maha asetamisel.
• Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht või enamat inimest, soovitame kasutada professionaalset tehnilist teenust.
• Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada.
• Veenduge, et völl oleks hingel tugevalt kinni.
• Kontrollige, et hing oleks kapi külge tugevalt kinnitatud.

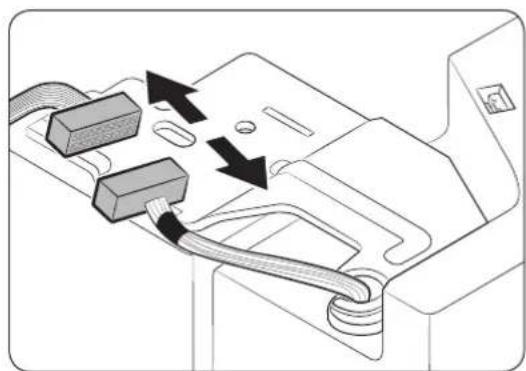

• Veenduge, et juhtmeühendused oleks öigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks.

HOIATUS!

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt kaht inimest.
• Enne uksepoolte vahetamist eemaldage toitejuhe vooluvõrgust.

Vajalikud tööriistad (pole kaasas)

Ristpeakruvikeeraja

Lamepeakruvikeeraja

Otsmutrivõti (10 mm)

Kuuskantvõti (5 mm)

Eesti

Hingede asendamiseks

Veetoru eemaldamine

ETTEVAATUST!

• Veenduge, et veevoolikud oleksid ühendatud värvi järgi. (ainult veekraaniga mudelitel)
• Veelekete ennetamiseks tuleb iga veevoolik sisestada lõpuni läbipaistva liitmiku keskjooneni. (ainult veekraaniga mudelitel)
• Veenduge, et veevooliku pealispind poleks kahjustatud. (ainult veekraaniga mudelitel)

1. Tömmake veetoru külmiku tagakülje alaservast ette.

MÄRKUS

Külmiku veetoru on voolik, mis ühendab veevarustustoru külmiku veefiltreerimissüsteemi voolikutega.

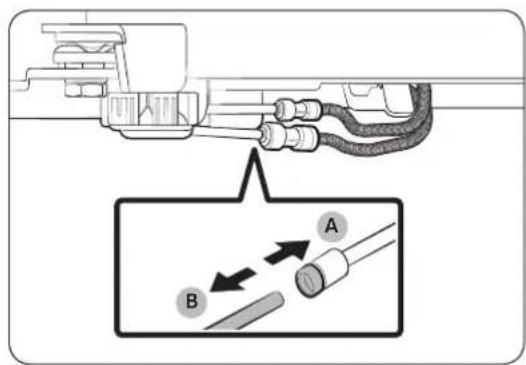

1. Voolikute eraldamiseks vajutage ja hoidke läbipaistvat liitmikku (A) all ning eemaldage veevoolik (B).

ETTEVAATUST!

Ärge rakendage liitmikule liigset jõudu. See võib puruneda.

Eesti

Uste eemaldamine

ETTEVAATUST!

Nende etappide jooksul võib uks maha või ümber kukkuda ja kahjustusi saada. Önnetuste vältimiseks olge nende toimingute tegemisel eriti ettevaatlik.

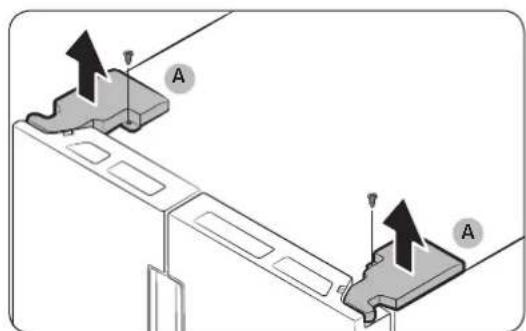

1. Keerake kummagi ukse ülaosas olevad hingekatted (A) ristpeaga kruvikeerajaga lahti.

2. Avage uksed, et hingi lõdvendada, ja eemaldage hingekatted. Kui katted on eemaldatud, sulgege uksed.

1. Töstke klamber ettevaatlikult üles.

MÄRKUS

Klambri kahjustamise või enda vigastamise vältimiseks ärge tõstke klambrit jõuga.

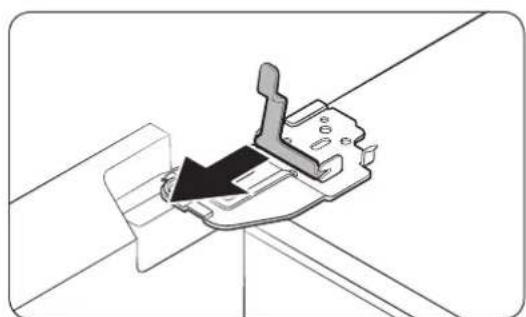

1. Klambri eemaldamiseks tömmake seda.

Eesti

1. Avage uks 90 kraadi. Hoidke uksest kinni ja eemaldage hing.

ETTEVAATUST!

Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada.

Eesti

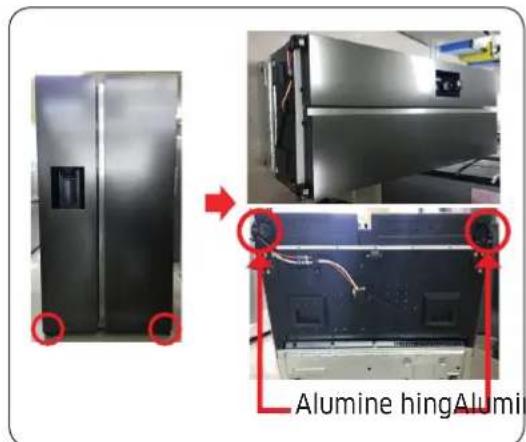

Alumine hing

Tõmmake juhikut ja voolikut

• Tööks on vaja enam kui kahte inimest.

• Enne ülaltoodud toimingu läbiviimist veenduge, et toitejuhe oleks lahutatud.

• Eraldage voolik.
  (Ainult alumine vasakpoolne hing)

• Heitvesi voolikus.
  (Ainult alumine vasakpoolne hing)

• Eemaldage poldid (3 tk).

(Kasutage mutrivõtit või 10 mm silmusvõtit.)

1. Eemaldage alumine hing (vasak/parem).

2. Pärast ülemise, keskmise ja/või alumise hinge asendamist paigaldage tagasi lahtivõtmisele vastupidises järjekorras.

ETTEVAATUST!

• Veenduge, et juhtmeühendused oleks öigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks.

Eesti

Veevoolikute uuesti ühendamine

Kui külmik on sissepääsust läbi, ühendage veevoolikud tagasi.

A. Läbipaistva liitmiku keskjoon

ETTEVAATUST!

• Veenduge, et veevoolikud oleksid ühendatud värvi järgi.
• Veelekete ennetamiseks tuleb iga veevoolik sisestada lõpuni läbipaistva liitmiku keskjooneni.
• Pärast veevoolikute uuesti ühendamist lükake need kapi alla ja pange need konksu taha.

ETTEVAATUST!

• Veenduge, et juhtmeühendused oleks öigesti ühendatud.
• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks.
