HASZNÁLATI ÚTMUTATÓ RS67A8811WW SAMSUNG

Szervizelési útmutató felhasználók számára

MODELLKÓD: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*

1. A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.com/support weboldalt.
2. Nyissa meg az alkatrészvásárlási weblapot, és adja meg a termék modellkódját, így megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le.
3. A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.
4. Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján látható névvel.
5. A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a fiókokra és a zsanérokra korlátozódik.

MEGJEGYZÉS

Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi, vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésekért és egyéb olyan termékbiztonsági problémákért, amelyeket a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által jóváhagyott szakszerviz által történő javítási kísérlet során keletkezett.

VIGYÁZAT!

• Az alkatrész weblapon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.
• A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár.
• A javítási munkálatok során viseljen védőkesztyűt.

Magyar

A hütőszekrény kinézete és kínált alkatrészeinek köre a modelltöl és az országtól függően eltérő lehet.

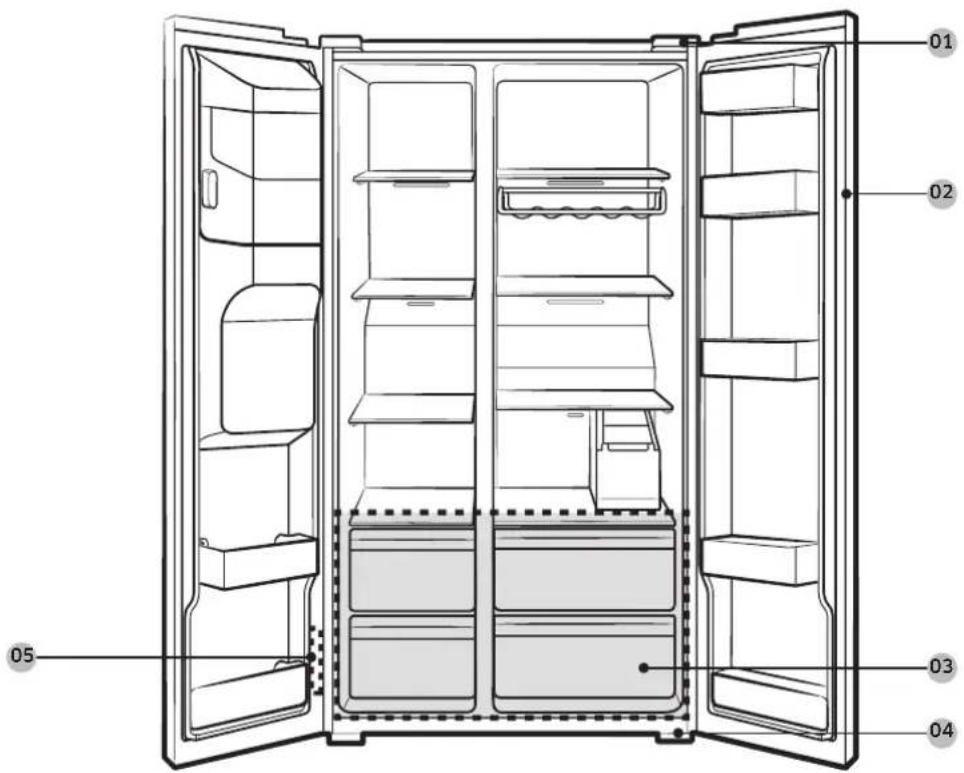

01 Felső zsanér 02 Tömítés
03 Fiók 04 Alsó zsanér
05 Vonalkódos címke

Magyar

Tömítéscsere

VIGYÁZAT!

Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ellenkező esetben hideg levegő szivároghat a hűtőszekrényből.

A tömítés eltávolítása

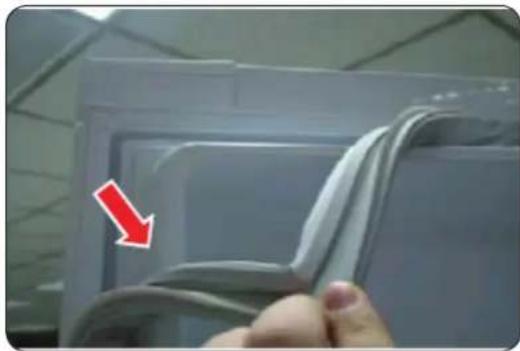

Nyissa ki az ajtót, és vegye le a tömítést az ajtóról.

A tömítés felszerelése

Rögzítse az új tömítést a hűtő ajtajára. Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között.

Magyar

Fiókcsere

VIGYÁZAT!

A fiók behelyezése során ügyeljen arra, hogy az megfelelően illeszkedjen a sínbe.

Fiókok

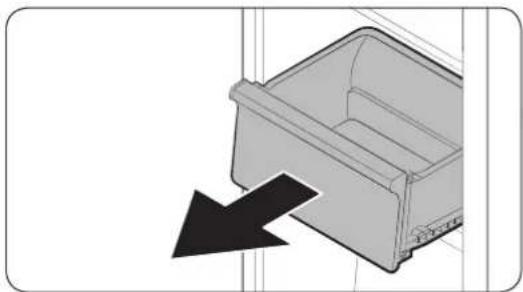

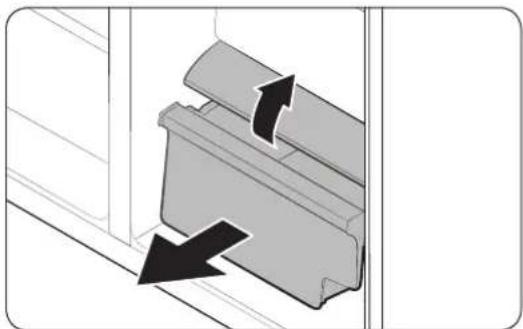

Emelje meg finoman a fiók elejét, majd csúsztassa ki a fiókot.

Tárolófiók zöldség/szárazétel és hús számára

A zöldségtároló eltávolítása a hűtőből vagy a szárazétel-tároló fióké a fagyasztóból:

1. Először távolítsa el a környező többcélú fiókokat szükség szerint.

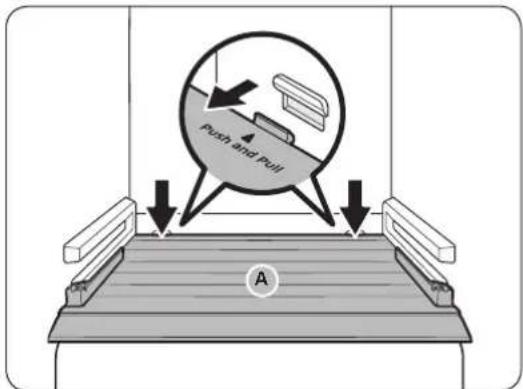

1. Ha a zöldség-/szárazétel-tároló fióknak fedele (A) is van, távolítsa el az alábbi módon.

a. Húzza ki félig a fiókot.

b. Húzza a fedelét a hátsó oldalait (az ábrán jelzett módon) nyomva.

1. Óvatosan húzza ki a zöldség-/szárazétel- tároló fiókot.

A fiókok visszaszerelése

A fiókok visszaszerelését az eltávolításuk lépéseit fordított sorrendben végrehajtva végezze el.

Magyar

Zsanércsere

A zsanérok lecseréléséhez először le kell szerelnie az ajtókat.

⚠ VIGYÁZAT!

• Az ajtók leszerelésekor legyen nagyon óvatos, mert az ajtók nehezek.
• A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.
• Mivel a zsanérokat óvatosan kell kezelni, és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert.
• Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat.
• Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron.
• Ellenőrizze, hogy a zsanér biztonságosan van-e a szekrényhez rögzítve.
• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.

FIGYELMEZTETÉS

• A hütőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség.
• Az ajtók felcserélése előtt húzza ki a tápkábelt.

Szükséges szerszámok (nem tartozék)

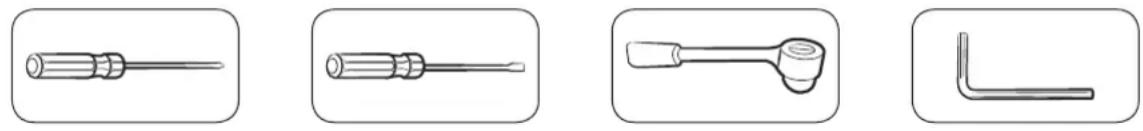

Csillagcsavarhúzó Lapos csavarhúzó Dugókulcs (10 mm) Imbuszkulcs (5 mm)

Magyar

A zsanérok cseréje

A vízvezeték leválasztása

VIGYÁZAT!

• Ügyeljen arra, hogy az azonos színű víztömlőket kösse össze (csak adagolóval ellátott típus esetén).
• A vízszivárgás megakadályozására a víztömlőket egészen az átlátszó csőcsatlakozó közepéig kell betolni (csak adagolóval ellátott típus esetén).
• Ügyeljen arra, hogy ne károsodjon a víztömlő felülete (csak adagolóval ellátott típus esetén).

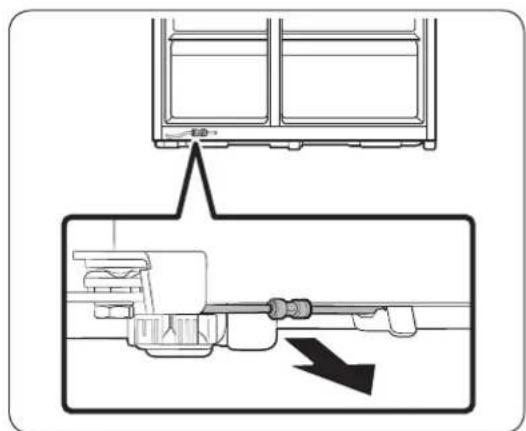

1. Húzza ki a vízvezetéket előre a hűtőszekrény hátuljából.

MEGJEGYZÉS

A hütőszekrény vízvezetéke keringetővezeték, ami a vízellátástól érkező vízcsövet és a hütőszekrény vízszűrő rendszerének tömlőit köti össze.

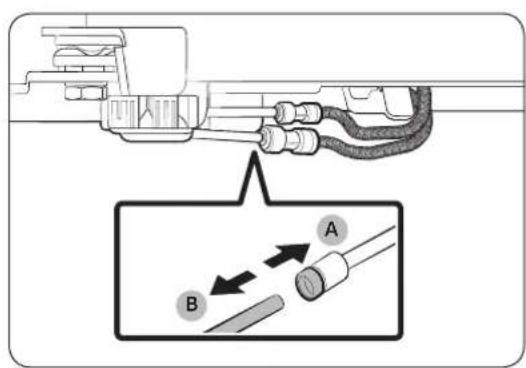

1. A tömlők leválasztásához nyomja össze az átlátszó csőcsatlakozót (A), majd válassza le a víztömlőt (B).

VIGYÁZAT!

Ne fejtsen ki túl nagy erőt a csőcsatlakozóra, mert eltörhet.

Magyar

Az ajtók leszerelése

VIGYÁZAT!

Az ajtó bármelyik lépésnél leeshet vagy feldölhet és megsérülhet. A baleset elkerülésére járjon el különös körültekintéssel a lépések során.

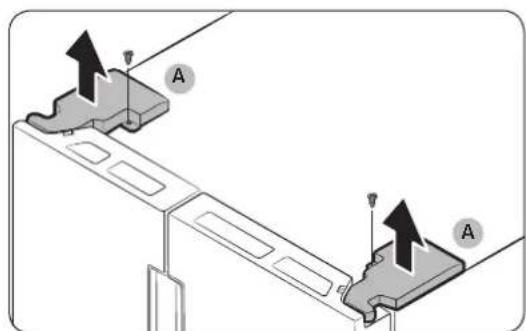

1. Csillagcsavarhúzóval szerelje le az ajtók felső részénél található sarokpántfedeleket (A).

2. Nyissa ki az ajtókat a sarokpántok meglazításához, majd távolítsa el a sarokpántfedeleket. A fedelek eltávolítása után csukja be az ajtókat.

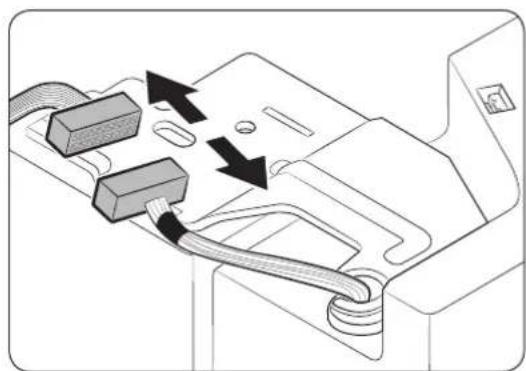

1. Húzza szét az elektromos csatlakozót.

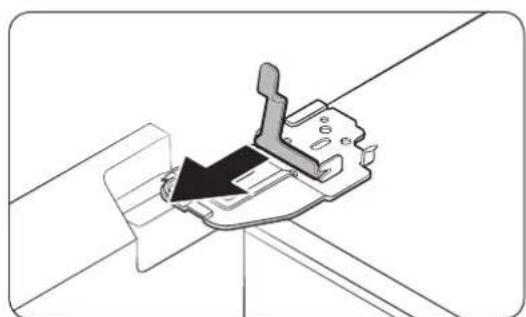

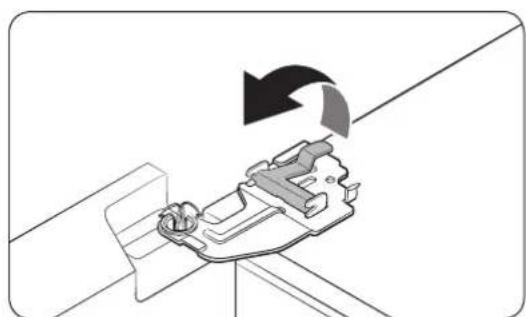

1. Óvatosan emelje fel a szorítókapcsot.

MEGJEGYZÉS

A szorítókapocs károsodásának és a személyi sérülések elkerülésének érdekében ne eröltesse a szorítókapocs emelését.

1. Eltávolításához húzza ki a szorítókapcsot.

Magyar

1. Nyissa ki 90 fokban az ajtót. Az ajtót tartva távolítsa el a sarokpántot.

⚠ VIGYÁZAT!

Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat.

Magyar

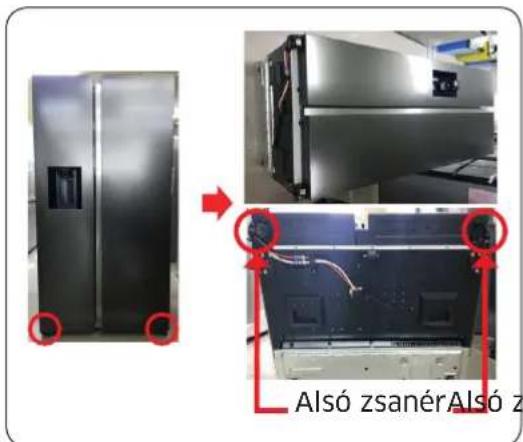

Alsó zsanér

Alsó zsanér Alsó z

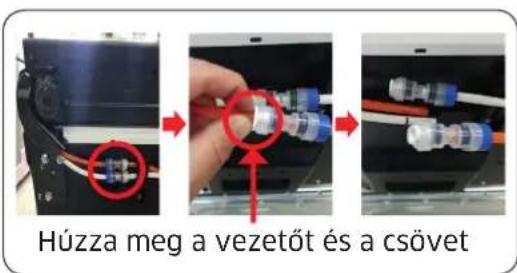

Húzza meg a vezetőt és a csövet

1. Fektesse le a készüléket.

VIGYÁZAT!

• A müvelet több mint 2 föt igényel.
- A fenti művelet elvégzése előtt feltétlenül húzza ki a tápkábelt.

1. Csatlakoztassa le a csövet. (Csak a bal alsó zsanér)

2. Eressze le a vizet a csóból. (Csak a bal alsó zsanér)

3. Távolítsa el a csavarokat (3 db). (Használjon villáskulcsot vagy 10 mm-es dugókulcsot/csőkulcsot.)

4. Távolítsa el a bal/jobb alsó zsanért.

5. A felső, a középső és/vagy az alsó zsanér cseréjét követően végezze el az összeszerelést a szétszereléshez képest fordított sorrendben.

VIGYÁZAT!

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.

Magyar

A víztömlők visszakötése

Ha a hütőszekrény átkerült az ajtónyíláson, kösse vissza a víztömlőket.

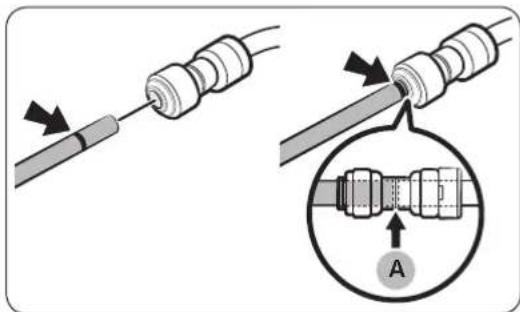

A. Az átlátszó csőcsatlakozó közepe

⚠ VIGYÁZAT!

• Ügyeljen arra, hogy az azonos színű víztömlóket kösse össze.
• A vízszivárgás megakadályozására a víztömlőket teljesen az átlátszó csőcsatlakozó közepéig kell betolni.
• A víztömlőket a visszakötésük után nyomja be a szekrény alá, és igazítsa el őket a kampón.

VIGYÁZAT!

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.
