NÁVOD K OBSLUZE RS67A8811WW SAMSUNG

Návod k servisním úkonům

KÓD MODELU: RF6H\*, RS68A\*, RS6GA\*, RS67A\*, RS66A\*, RS68N\*, RS67M\*, RS66M\*, RS6GN\*, RS6JN\*, RS6KN\*

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.com/support.
2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku.
3. Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.
4. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.
5. Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy.

POZNÁMKA

Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certifikovaným poskytovatelem servisu společnosti Samsung.

⚠️ UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.
• Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.
• Při provádění oprav mějte ochranné rukavice.

Čeština

Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

01 Horní závěs 02 Těsnění
03 Zásuvka 04 Spodní závěs
05 Štítek s čárovým kódem

Čeština

Výměna těsnění

UPOZORNĚNÍ

Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch.

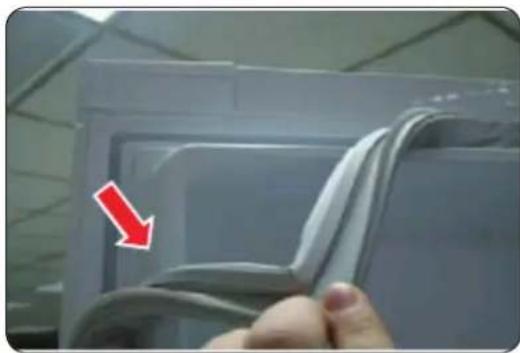

Sejmutí těsnění

Otevřete dveře a sejměte těsnění ze dveří.

Výměna těsnění

Nasadte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera.

Čeština

Výměna zásuvky

⚠️ UPOZORNĚNÍ

Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách.

Zásuvky

Mírně zvedněte předek zásuvky a vysuňte ji.

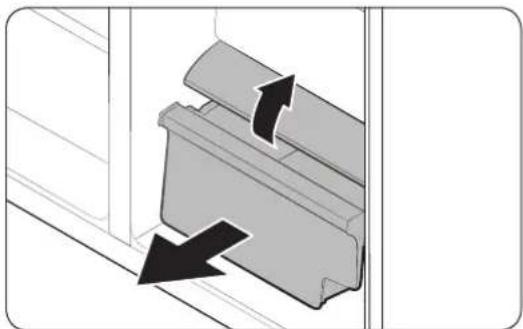

Skladovací zásuvka na zeleninu / sušené potraviny a maso

Chcete-li vytáhnout zásuvku na zeleninu z chladničky nebo suchou zásuvku z mrazničky:

1. Je-li to nezbytné, vytáhněte nejprve okolní víceúčelové zásuvky.

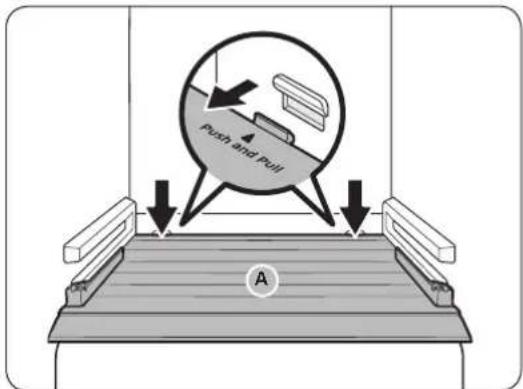

1. Pokud vaše chladnička obsahuje kryt (A) pro zásuvku na zeleninu nebo suchou zásuvku, vyjměte jej následujícím způsobem.

a. Zásuvku napůl vytáhněte.

b. Stiskněte zadní části a vytáhněte kryt (jak je vyznačeno na obrázku).

1. Opatrně vytáhněte zásuvku na zeleninu / suchou zásuvku.

Zpětné nasazení zásuvek

Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí.

Čeština

Výměna závěsu

Při výměně závěsů je třeba nejprve demontovat dveře.

⚠ UPOZORNĚNÍ

• Při demontáži dveří budťe velmi opatrní, protože dveře jsou těžké.
• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.
• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.
• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.
• Ujistěte se, že dřík je k závěsu pevně připojen.
• Zkontrolujte, že je závěs pevně připojen ke skříni.
• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

⚠️ VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.
• Před obrácením směru otvírání dveří odpojte síťový kabel.

Potřebné nářadí (není v dodávce)

Křížový šroubovák Plochý šroubovák Nástrčný klíč

(10 mm)

Inbusový klíč (5 mm)

Čeština

Výměna závěsů

Odpojení vodovodního potrubí

⚠️ UPOZORNĚNÍ

• Zkontrolujte, že jsou vodní hadice připojeny podle odpovídajících barev. (Pouze u modelu s dávkovačem)
• Abyste zabránili únikům vody, musí být všechny vodní hadice zcela zasunuty do středu průhledné spojky. (Pouze u modelu s dávkovačem)
• Ujistěte se, že povrch vodní hadice není poškozen. (Pouze u modelu s dávkovačem)

1. Ze spodní části na zadní straně chladničky vytáhněte vodní potrubí směrem dopředu.

POZNÁMKA

Vodovodní potrubí chladničky je vodovodní cirkulační potrubí, které spojuje vodovodní potrubí zdroje vody s hadicemi vodního filtračního systému chladničky.

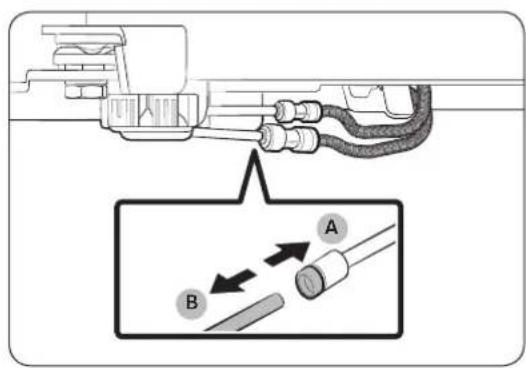

1. Pro odpojení hadic stlačte a podržte prühlednou spojku (A) a odpojte vodní hadici (B).

⚠️ UPOZORNĚNÍ

Na spojku nevyvíjejte nadměrnou sílu. Mohla by se zlomit.

Čeština

Demontáž dveří

⚠️ UPOZORNĚNÍ

Během kteréhokoli z popisovaných kroků mohou dveře vypadnout či spadnout a poškodit se. Aby nedošlo k žádné nehodě, provádějte následující kroky s krajní opatrností.

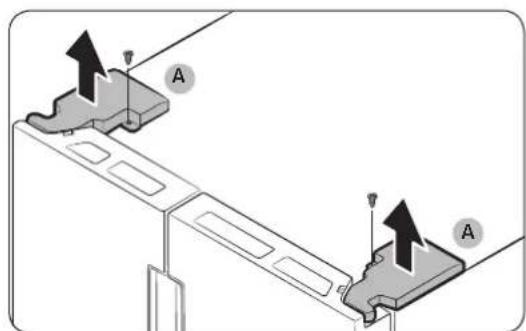

1. Pomocí krížového šroubováku demontujte kryty závěsu (A) na horní straně jednotlivých dveří.

2. Otevřete dveře pro uvolnění závěsů a odstraňte kryty závěsů. Poté dveře zavřete.

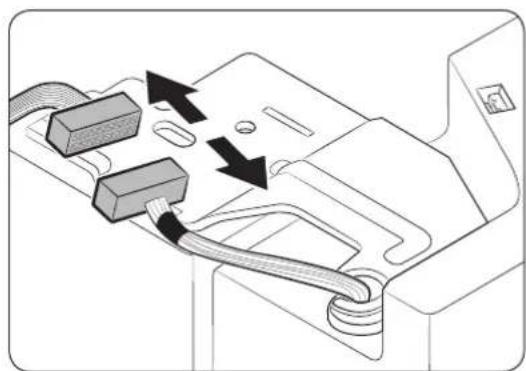

1. Odpojte elektrický svazek.

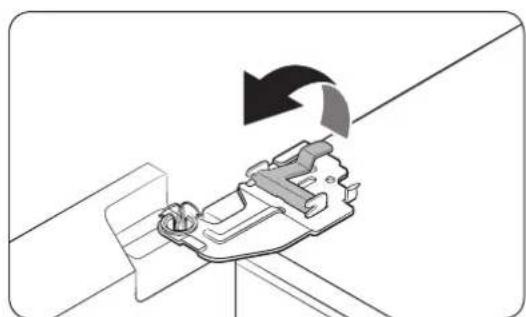

1. Opatrně zvedněte přídržnou svorku.

POZNÁMKA

Aby nedošlo k poškození přídržné svorky nebo zranění, nezvedejte přídržnou svorku příliš velkou silou.

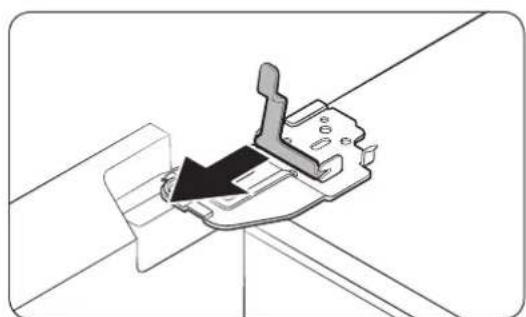

1. Vytáhněte přídržnou svorku.

Čeština

1. Otevřete dveře o 90 stupňů. Držte dveře a současně demontujte závěs.

⚠ UPOZORNĚNÍ

Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.

Čeština

Dolní závěs

Dolní závěs Dolní

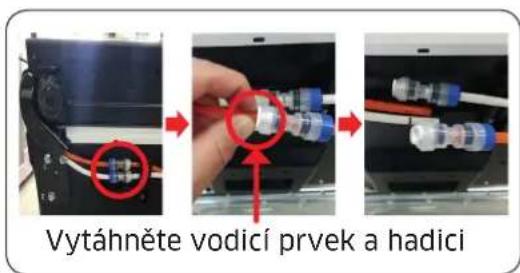

Vytáhněte vodicí prvek a hadici

1. Celý soubor položte na zem.

⚠️ UPOZORNĚNÍ

• Je nutné pracovat ve více než 2 osobách.

• Než provedete výše uvedenou operaci, nezapomeňte odpojit napájecí kabel.

• Odpojte hadici. (Pouze levý dolní závěs)

• Vypustte vodu v hadici. (Pouze levý dolní závěs)

• Odstraňte šroub (3 ks). (Pomocí plochého klíče nebo 10mm očkového klíče)

• Odstraňte L/P dolní závěs.

• Po výměně horního, prostředního a/nebo spodního závěsu provedte opětovnou montáž v opačném pořadí kroků postupu demontáže.

⚠️ UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

Čeština

Opětovné připojení vodních hadic

Jakmile chladnička prošla přes vstup, znovu připojte vodní hadice.

A. Střed průhledné spojky

⚠ UPOZORNĚNÍ

• Zkontrolujte, že jsou vodní hadice připojeny podle odpovídajících barev.
• Abyste zabránili únikům vody, musí být všechny vodní hadice zcela zasunuty do středu průhledné spojky.
• Po opětovném připojení vodních hadic je zatlačte pod skřín a zavěste je na háček.

⚠️ UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

Čeština

Používatelšká servisná príručka

KÓD MODELU: RF6H\*, RS68A\*, RS6GA\*, RS67A\*, RS66A\*, RS68N\*, RS67M\*, RS66M\*, RS6GN\*, RS6JN\*, RS6KN\*

Postup vyberania zásuvky na zeleninu z chladničky alebo zásuvky na suché potraviny z mrazničky.

1. Opatrne vytiahnite zásuvku na zeleninu/ suché potraviny.

Opätovná montáž zásuvky

Opätovná montáž zásuviek prebieha v opačnom poradí ich demontáže.

Slovenčina

Výmena pántu

1. Tieto hadice odpojíte stlačením a podržaním priehladnej svorky (A) a odpojením hadice na vodu (B).

POZOR

Na svorku nevyvíjajte nadmernú silu. Mohla by sa zlomit.

Slovenčina

Demontáž dvierok

POZOR

1. Svorku vytiahnite potiahnutím.

Slovenčina
