MANUAL DE UTILIZADOR RS67A8811WW SAMSUNG

Manual de serviço do utilizador

CÓDIGO DO MODELO: RF6H\*, RS68A\*, RS6GA\*, RS67A\*, RS66A\*, RS68N\*, RS67M\*, RS66M\*, RS6GN\*, RS6JN\*, RS6KN\*

1. Pode verificar onde comprar peças de substituição em http://samsung.com/support
2. Visite o site de compra de peças e introduza o código de modelo do seu produto para verificar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto.

- Pode verificar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.

1. Para peças de substituição, certifique-se de que o nome da peça corresponde ao que se encontra na ilustração neste manual.

- As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças.

NOTA

Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não profissional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certificado da Samsung, não serão abrangidos pela garantia.

ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.
• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.
• Use luvas de segurança ao efetuar reparações.

Português

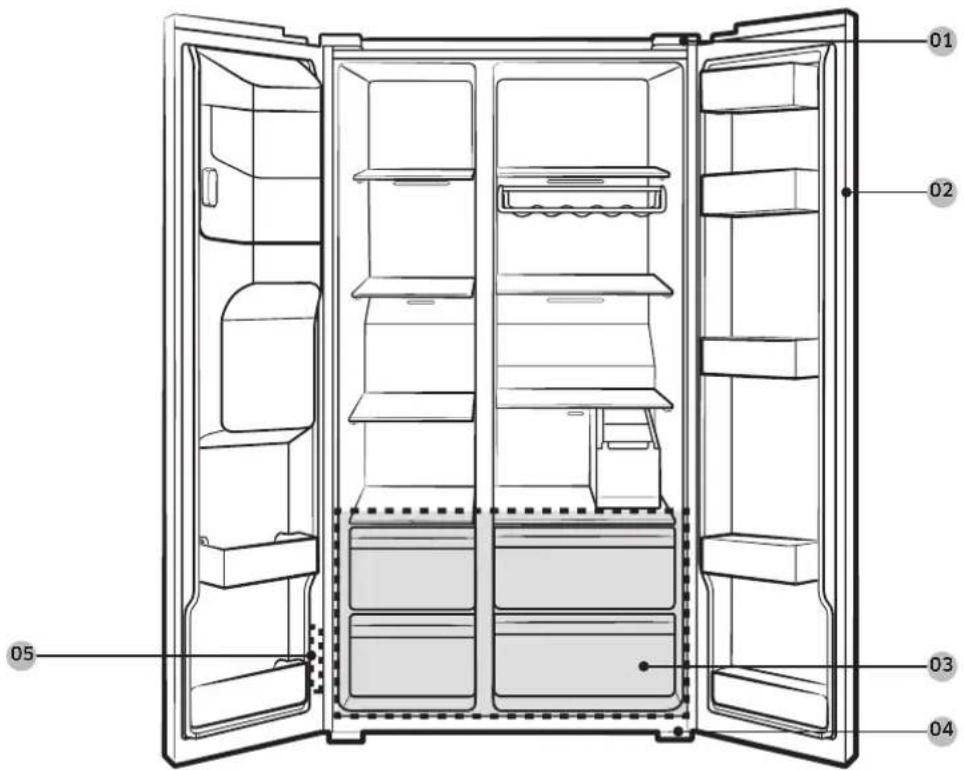

Esta imagem pode diferir das peças do frigorífico fornecidas consoante o modelo e o país.

Substituição do vedante

ATENÇÃO

Fixe o vedante firmemente. Se não o fizer, poderá haver uma fuga de ar frio do frigorífico.

Remoção do vedante

Abra a porta e remova o vedante da porta.

Substituir o vedante

Anexe um novo vedante à porta do frigorífico. Certifique-se de que não existe folga entre o novo suporte e a porta.

Português

Substituição da gaveta

ATENÇÃO

Durante a montagem, verifique se a gaveta está corretamente inserida na guia.

Gavetas

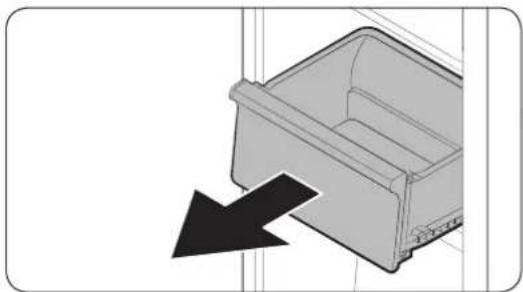

Levante cuidadosamente a parte da frente da gaveta e faça-a deslizar para fora.

Gaveta de armazenamento de vegetais/carne e alimentos secos

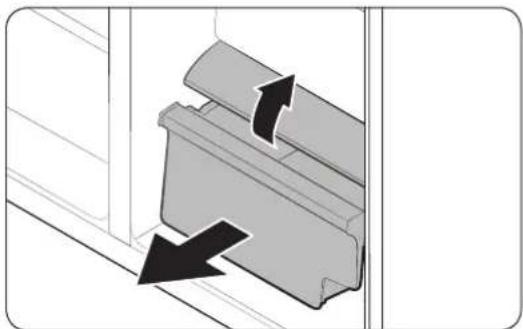

Para retirar a gaveta para vegetais do frigorífico ou a gaveta para alimentos secos do congelador:

1. Primeiro, retire as gavetas multifunções circundantes, se for necessário.

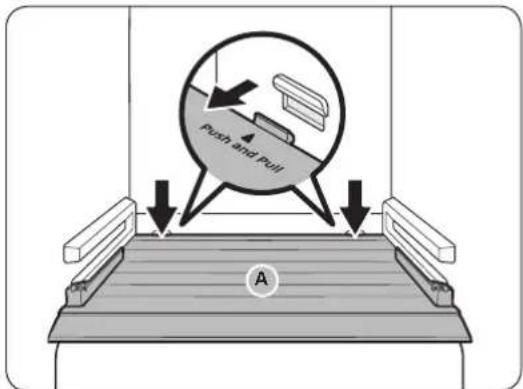

1. Se o frigorífico tiver uma tampa (A) para a gaveta para vegetais/alimentos secos, remova a tampa da seguinte maneira:

a. Puxe a gaveta para fora até metade.

b. Puxe a tampa fazendo pressão na parte traseira, de ambos os lados (conforme indicado na figura).

1. Puxe com cuidado a gaveta para vegetais/alimentos secos.

Reinstalação das gavetas

A reinstalação das gavetas segue a ordem inversa dos respetivos passos de remoção

Português

Substituição das dobradiças

Para substituir as dobradiças, tem de remover as portas primeiro.

ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.
• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.
• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico profissional.
• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.
• Certifique-se de que o eixo está firmemente fixo na dobradiça.
• Verifique se a dobradiça está firmemente fixa na estrutura principal.
• Certifique-se de que os conectores dos fios estão devidamente ligados.
• Tenha cuidado para não danificar os fios ao fixar a tampa superior.

AVISO

• Inclinar/deitar o frigorífico requer, no mínimo, 2 pessoas.
• Desligue o cabo de alimentação antes de inverter as portas.

Ferramentas necessárias (não fornecidas)

Chave Phillips Chave de fendas Chave tubular

(10 mm)

Chave Allen

(5 mm)

Português

Substituir as dobradiças

Desligamento do tubo de água

ATENÇÃO

• Certifique-se de que as mangueiras de água foram ligadas com correspondência de cores. (apenas para o modelo com dispensador)
• Para impedir fugas de água, cada mangueira de água tem de ser inserida totalmente no centro do acoplador transparente. (apenas para o modelo com dispensador)
• Certifique-se de que a superfície da mangueira de água não está danificada. (apenas para o modelo com dispensador)

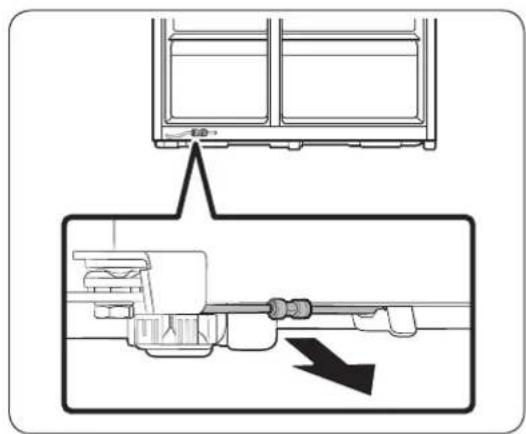

1. A partir do lado inferior, na parte de trás do frigorífico, puxe o tubo de água para fora na direção da parte da frente.

NOTA

O tubo de água do frigorífico é um tubo de circulação de água que estabelece a ligação entre o tubo de abastecimento de água e as mangueiras do sistema de filtragem de água do frigorífico.

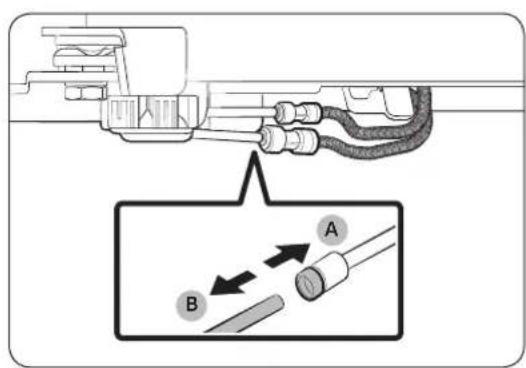

1. Para desligar as mangueiras, pressione sem soltar o acoplador transparente (A) e solte a mangueira de água (B).

ATENÇÃO

Não exerça demasiada força sobre o acoplador, porque pode partir.

Português

Remoção de portas

ATENÇÃO

A porta pode cair e ficar danificada durante qualquer um dos referidos passos. Para evitar acidentes, efectue estes passos com todo o cuidado.

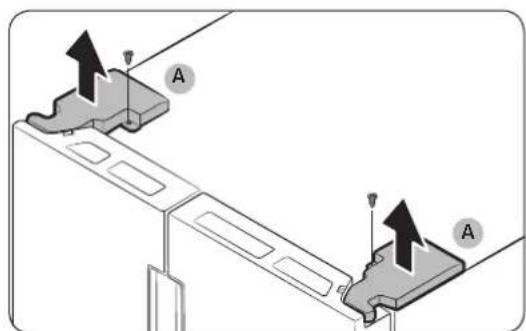

1. Utilize uma chave Phillips para desapertar as tampas das dobradiças (A) na parte superior de cada porta.

2. Abra as portas para afrouxar as dobradiças e remova as tampas das dobradiças. Depois de remover as tampas das dobradiças, feche as portas.

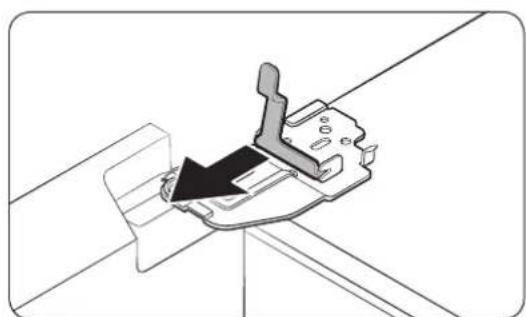

1. Levante suavemente o grampo.

NOTA

Para evitar danos no grampo ou ferimentos, não levante o grampo à força.

1. Puxe o grampo para removê-lo.

Português

1. Abra a porta a 90 graus. Enquanto segura a porta, remova a dobradiça.

ATENÇÃO

Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.

Português

Dobradiça inferior

Puxe a guia e a mangueira

• Tem de ser efetuado por mais de 2 pessoas.

• Certifique-se de que desliga o cabo de alimentação antes de efetuar a operação acima.

• Desligue a mangueira. (Apenas a dobradiça inferior esquerda)

• Remova a água na mangueira. (Apenas a dobradiça inferior esquerda)
• Remova o parafuso (3ea). (Usando a chave de porcas ou a chave de caixa de 10 mm)
• Remova a dobradiça inferior esquerda/direita.
• Siga a ordem oposta à desmontagem para voltar a montar após substituir as dobradiças superior, central e/ou inferior.

ATENÇÃO

• Certifique-se de que os conectores dos fios estão devidamente ligados.
• Tenha cuidado para não danificar os fios ao fixar a tampa superior.

Português

Voltar a ligar as mangueiras de água

Depois de o frigorífico ter passado pela entrada, volte a ligar as mangueiras de água.

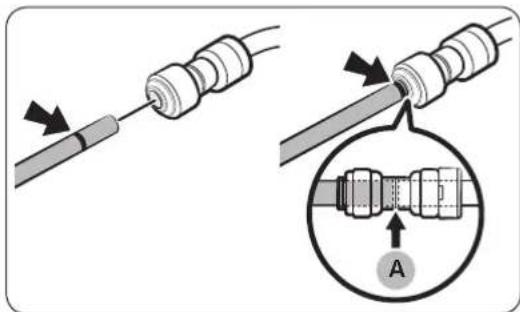

- Certifique-se de que as mangueiras de água foram ligadas com correspondência de cores.

- Para impedir fugas de água, cada mangueira de água tem de ser inserida totalmente no centro do acoplador transparente.

- Após ligar novamente as mangueiras de água, empurre-as para debaixo do armário e enrole-as no gancho de fixação.

ATENÇÃO

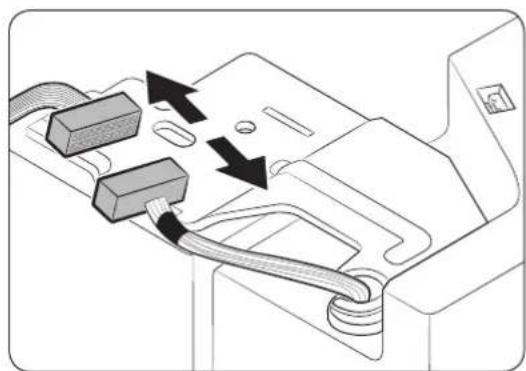

- Certifique-se de que os conectores dos fios estão devidamente ligados. - Tenha cuidado para não danificar os fios ao fixar a tampa superior.
