РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RS67A8811WW SAMSUNG

Сервизно ръководство за потребителя

КОД НА МОДЕЛА: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*

1. Можеме да проверите откъге да закупите резервни части на http://samsung.com/support
2. Посетете сайта за поръчка на части и въведете кода на могела на вашия продукт, за да проверите гали частите са налични за поръчка. Кодът на могела е поставен на етикем от външната страна на вашия продукт.
3. Можеме да проверите кога и версията на могела на етикета с барког в долната лява част на прогукта.
4. За резервни части се уверете, че наименованието на частта съвпада с това на илюстрацията в настоящото ръководство.
5. Частите, които може да се обслужват от страна на потребителя, се ограничават до дръжките (само на някои модели), уплътнения, чекмежетата и пантите.

БЕЛЕЖКА

Слег ремонт от страна на неоторизиран доставчик на услуги, саморемонт или непрофесионален ремонт на продукта Samsung не носи отговорност за каквито и да било повреди по продукта, наранявания или други проблеми с безопасността на продукта, причинени от опита да се ремонтира продукта, като не са следвани внимателно инструкциите за ремонт и поддръжка. Всякакви повреди по продукта, причинени от опит да се ремонтира от лице, което не е сертифициран доставчик на услуги на Samsung, няма да бъдат покрити от гаранцията.

ВНИМАНИЕ

• Наименованието на частта, посочено в сайта, може да се различава от това в настоящото ръководство. Уверете се, че сте избрали правилното наименование на частта.
• Подмяната на пантите изисква изключително внимание, тъй като включва сваляне на вратата.
• Не забравяйте да носите предназни ръкавици, докато ремонтирате.

Български

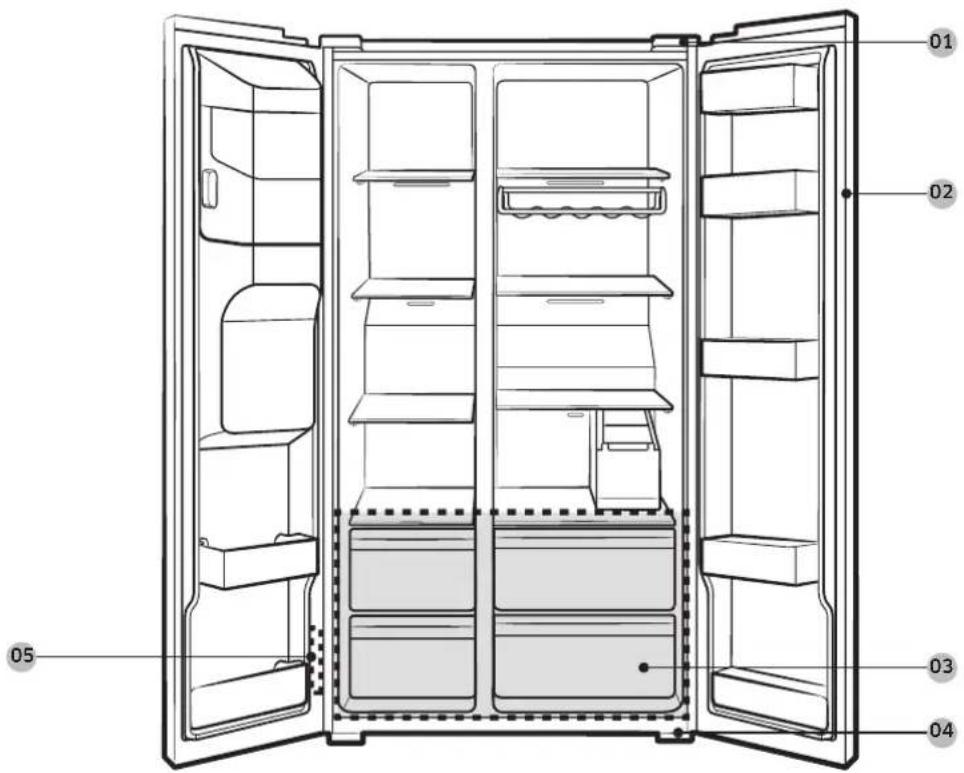

Действителното изображение и предоставените части на хладилника могам да се различават, в зависимости от момела и страната.

01 Горна панта 02 Уплътнение
03 Чекмедже 04 Долна панта
05 Emukem c 6apkog

Български

Смяна на уплътненията

ВНИМАНИЕ

Уверете се, че здраво сте поставили уплътнението. В противен случай студениям въздух от хладилника може да излезе.

За премахване на уплътнението

ОтВорете Вратама и премахнете уплътнението от Вратама.

За смяна на уплътнението

Поставете ново уплътнение на вратата на хладилника. Уверете се, че няма разстояние между уплътнението и вратата.

Български

Смяна на чекмежжета

ВНИМАНИЕ

Проверете дали чекмежжето е Вкарано правилно в релсата по Време на поставянето.

Чекмежкета

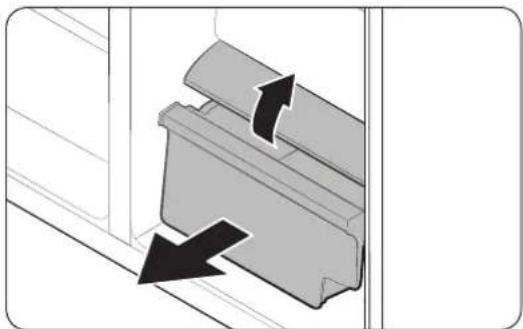

Внимателно повдигнете pregnата част на чекмежето и го издърпайте навън.

Чекмедже за съхранение на зеленчуци/сушени храни и месо

За да извагите чекмежжето за зеленчуци от хладилника или чекмежжето за сушени храни от фризера:

1. Първо извадете многофункционалните чекмежета, ако е необходимо.

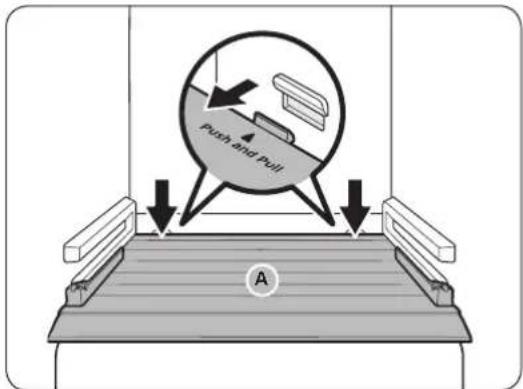

1. Ако вашият хладилник има kanak (А) за чекмежето за зеленчуци/сушени храни, премахнете го по следния начин.

a. Издърпайте чекмежето на половина. b. Издърпайте kanaka, gokato натискате задните страни (както е маркирано на фигурата).

1. Внимателно издърпайте навън чекмежето за зеленчуци/сухи храни.

За повторно поставяне на чекмежемата

Повторното поставяне на чекмежетата следва обратния рег на съответните стъпки на премахване.

Български

Смяна на панти

За да смените пантите, трябва първо да свалите Вратите.

ВНИМАНИЕ

• Когато сваляте Вратите, бъдете особено внимателни, тъй като Вратите са межки.
• Преди да смените пантите, поставете мека подложка като картон на пога, за да prepназите вратата от надрасквания, когато я поставяте на земята.
• Тъй като с пантите трябва да се работи внимателно и да бъдат подменени от двама или повече гуши, препоръчваме ви да повикате профессионально техническо обслужване.

- Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване.

- Уверете се, че оста е здраво затегната на пантата.

- Проверете гали пантата е здраво закрепена към основната част на уреда.

- Проверете гали конекторите на проводниците са Включени, както трябва.

- Внимавайте да не повредите проводниците, докато затягаме горния капак.

ПРЕДУПРЕЖДЕНИЕ

• Накланянето/разполагането на хладилника изисква минимум 2 души.
• Преди да обърнете вратите, изключете захранващия кабел.

Необходими инструменти (не са предоставени)

Кръстата отвертка Плоска отвертка Гаечен ключ тип

„лула“ (10 мм)

Разкачване на тръбата за вода

ВНИМАНИЕ

• Съблюдавайте цветовото съответствие при свързване на маркучите за Вода. (Само за модела с диспенсер)
• За да pregotвратите течове на Вода, Всеки маркуч трябва да е Вкаран докрай през средата на прозрачния съединител. (Само за модела с диспенсер)
• Уверете се, че повърхността на маркуча за Вода не е повредена. (Само за модела с диспенсер)

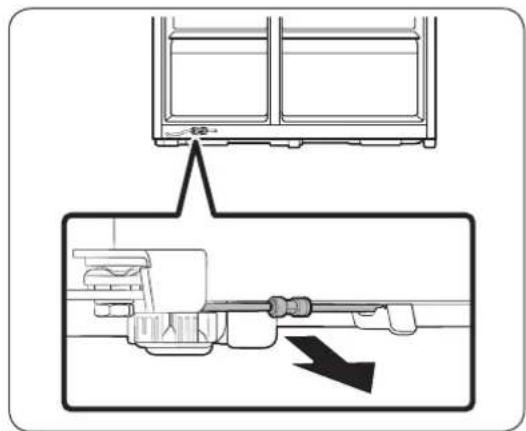

1. От долната част на гърба на хладилника, издърпайте тръбата за вода отпreg.

БЕЛЕЖКА

Тръбата за Boga на хладилника е тръба за циркулиране на Boga, която свързва Водосточната тръба и маркучите на системата за филтриране на Boga на хладилника.

1. За да прекъснете връзката на маркучите, натиснете и задръжте прозрачния съединител (А) и откачете маркуча за вога (В).

ВНИМАНИЕ

Не прилагайте прекомерна сила върху съединителя. Може да се счупи.

Български

Откачане на вратите

ВНИМАНИЕ

Вратата може да падне и да се повреди по Време на всяко от тези стъпки. За да предотвратите злополука бъдете особено внимателно при извършването на тези стъпки.

1. Използвайте кръстата отвертка, за да развиге капачетата на пантите (А) отгоре на всяка врата.

2. Отворете вратите, разхлабете пантите и свалете капачетата им. Слег като свалите капачетата, затворете вратите.

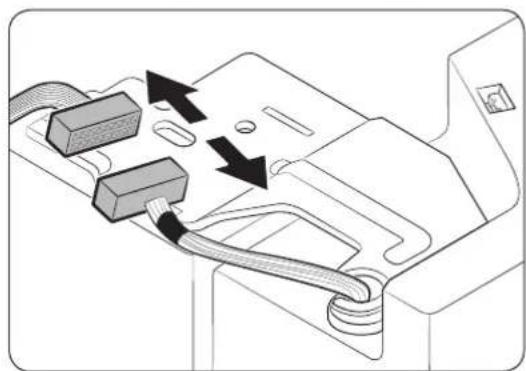

1. Прекъснете Връзката на окабеляването.

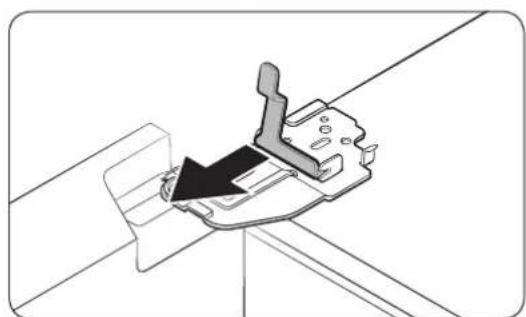

1. Повдигнете леко гайката

БЕЛЕЖКА

За да предотвратите повреждане на гайката или нараняване, не повдигайте със сила гайката.

1. Издърпайте гайката, за да я премахнете.

Български

1. Отворете вратама на 90 градуса. Докато държите вратама, свалете шарнира.

⚠️ ВНИМАНИЕ

Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване.

Български

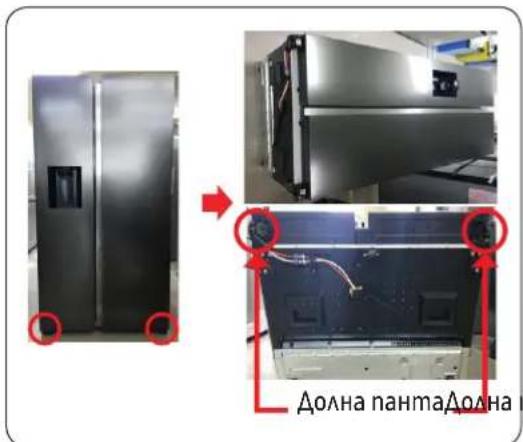

Долна панта

Долна панта Додна

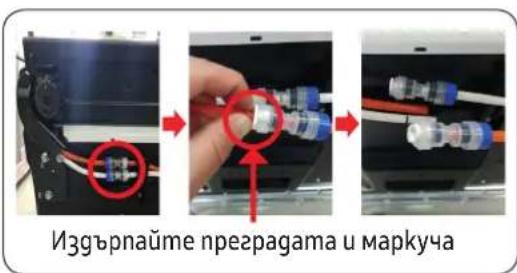

Изгърпайте prerepagата и маркуча

• Необходимо е участието на повече от 2 души.
• Преди да извършите посоченото по- горе действие, непременно изключете захранващия кабел.
• Разкачете маркуча. (Само долна лява панта)
• Махнете Bogata от маркуча. (Само долна лява панта)
• Извагеме болта (3ea). (Използвайте разширител или 10 мм гаечен ключ)
• Сваляне на долната панта L/R.
• Сглобете отново в обрания рег на разглобяването, слег като поставите горната, средната и/или долната панта.

⚠️ ВНИМАНИЕ

• Проверете гали конекторите на проводниците са включени, както трябва.
• Внимавайте да не повредите проводниците, gokamo затягате горния kanak.

Български

Свържете отново маркучите за вода

Слег като хладилникът премине през входа, свържете обратно маркучите за вода.

A. Централна част на прозрачния съединител

⚠️ ВНИМАНИЕ

• Съблюдавайте цветовото съответствие при свързване на маркучите за вода.
• За да предотвратите течове на вода, всеки маркуч трябва да е вкаран докрай през средата на прозрачния съединител.
• Слег като свържете обратно маркучите за Вода, натиснете ги под шкафа и ги погрегете Върху куката.

⚠️ ВНИМАНИЕ

• Проверете гали конекторите на проводниците са включени, както трябва.
• Внимавайте да не повредите проводниците, докато затягаме горния капак.

Български

Замена на заптивката

ВНИМАНИЕ

За замена на заптивката
