MANUALE UTENTE RS67A8811WW SAMSUNG

Manuale di manutenzione dell'utente

CODICE MODELLO: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*

1. Per acquistare eventuali ricambi vedere http://samsung.com/support
2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per verificare i ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto.
3. È possibile verificare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.
4. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione in questo manuale.
5. I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere.

NOTA

Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certificati Samsung non sarà coperto da garanzia.

ATTENZIONE

• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di selezionare il ricambio corretto.
• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.
• Per effettuare la riparazione indossare i guanti protettivi.

Italiano

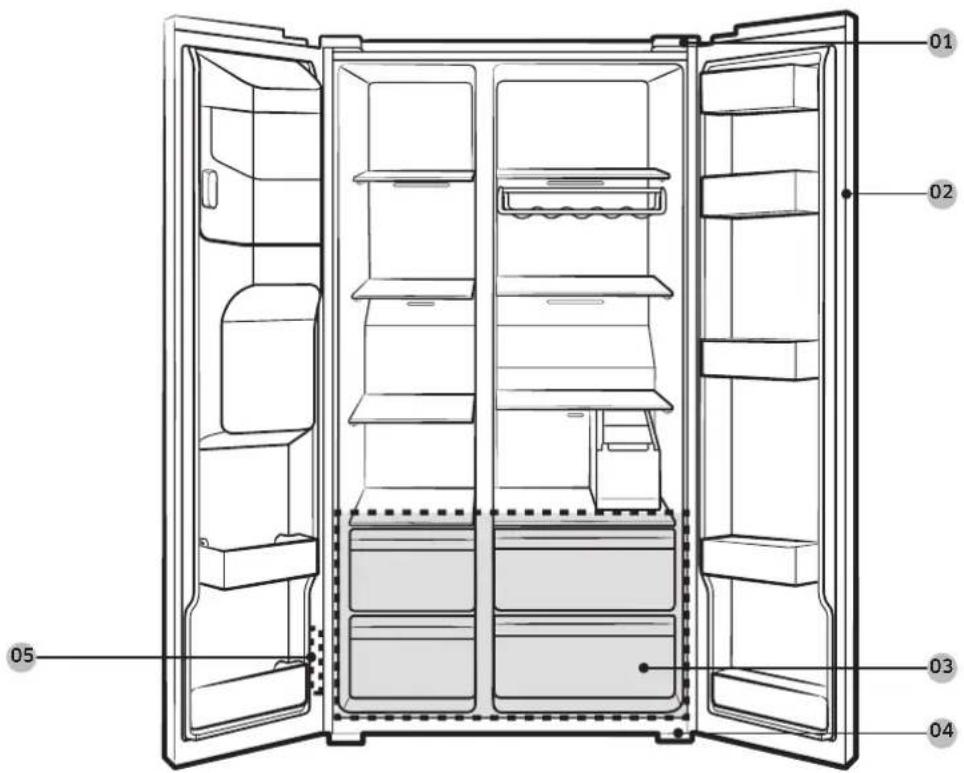

Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

01 Cerniera superiore 02 Guarnizione
03 Cassetto 04 Cerniera inferiore
05 Etichetta con codice a barre

Italiano

Sostituzione della guarnizione

ATTENZIONE

Accertarsi di fissare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda.

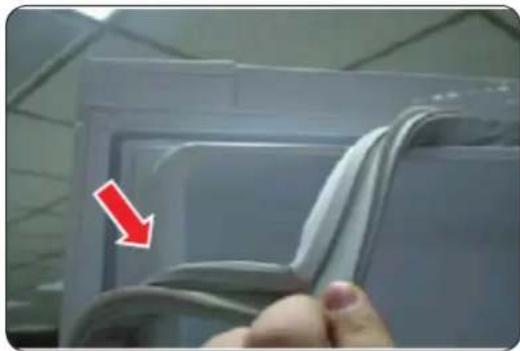

Per rimuovere la guarnizione

Aprire la porta e rimuovere la guarnizione.

Sostituire la guarnizione

Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra la nuova guarnizione e la porta.

Italiano

Sostituire un cassetto

ATTENZIONE

Verificare che il cassetto sia correttamente inserito nella guida durante il montaggio.

Cassetti

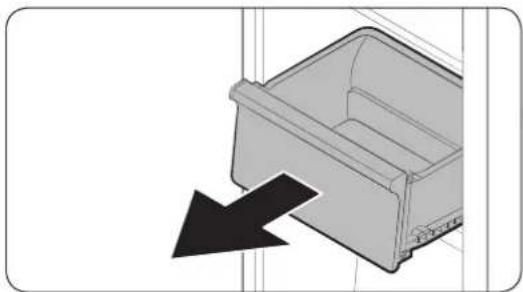

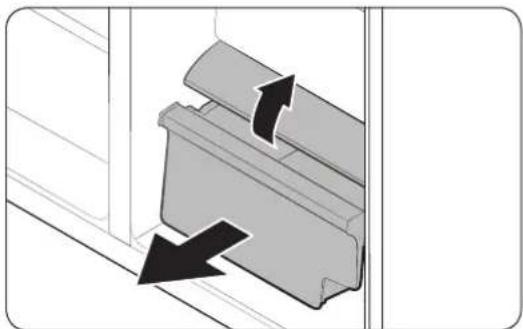

Sollevare delicatamente la parte anteriore del cassetto ed estrarlo.

Cassetto carne e verdure / cibi secchi

Rimuovere il cassetto verdure dal frigorifero o il cassetto per alimenti secchi dal freezer.

1. Innanzitutto rimuovere i cassetti multifunzione se necessario.

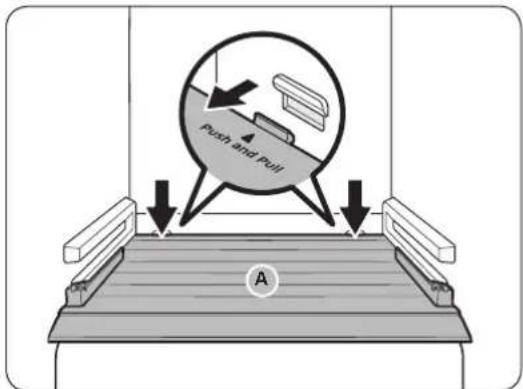

1. Se il tuo frigorifero è dotato di un coperchio (A) per il cassetto verdura/cibi secchi, rimuoverlo seguendo la seguente procedura.

a. Estrarre il cassetto per metà.

b. Tirare il coperchio premendo contemporaneamente i lati posteriori (come indicato in figura).

1. Estrarre delicatamente il cassetto delle verdure/alimenti secchi.

Per rimontare i cassetti

Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione.

Italiano

Sostituzione delle cerniere

Per sostituire le cerniere, rimuovere prima la porta.

ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.
• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di graffiare la porta nell'appoggiarla.
• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare un servizio di assistenza professionale.
• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.
• Accertarsi che il perno sia saldamente fissato alla cerniera.
• Verificare che la cerniera sia fissata saldamente all'armadio.
  • Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.

AVVERTENZA

• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.
• Scollegare il cavo di alimentazione prima di invertire le porte.

Strumenti necessari (non forniti)

Cacciavite a croce Cacciavite piatto Chiave a bussola

(10 mm)

Chiave a brugola

(5 mm)

Italiano

Per sostituire le cerniere

Scollegare il tubo dell'acqua.

ATTENZIONE

• Assicurarsi che i tubi dell'acqua siano collegati rispettando le colorazioni. (solo per modelli con dispenser).
• Per evitare eventuali perdite, ogni tubo dell'acqua deve essere inserito completamente fino al centro dell'accoppiatore trasparente (solo per modelli con dispenser).
• Accertarsi che la superficie del tubo dell'acqua non sia danneggiata (solo per modelli con dispenser).

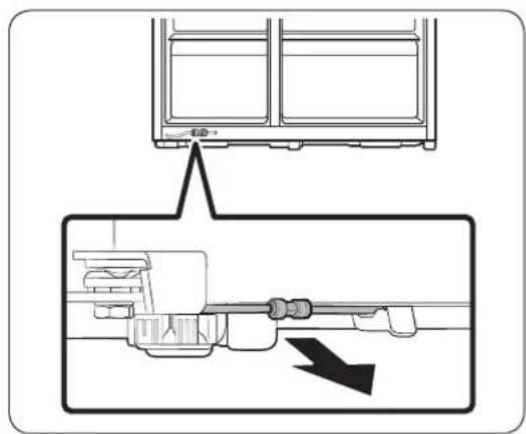

1. Dalla parte posteriore in fondo del frigorifero, estrarre il tubo dell'acqua verso avanti.

NOTA

La tubazione del frigorifero è una tubazione a circolazione d'acqua che collega la mandata dell'acqua con il sistema di filtraggio del frigorifero.

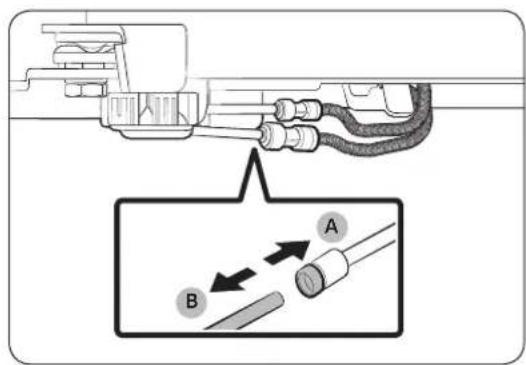

1. Per scollegare le tubazioni, tenere premuto l'accoppiatore trasparente (A) e staccare la tubazione dell'acqua (B).

ATTENZIONE

Non applicare una forza eccessiva sull'accoppiatore. Potrebbe rompersi.

Italiano

Staccare le porte

ATTENZIONE

Le porte potrebbero cadere danneggiandosi durante una della fasi successive. Al fine di prevenire un incidente, prestare la massima cautela durante l'esecuzione dei passaggi successivi.

1. Usare un cacciavite a croce per svitare i copri cerniera (A) situati sulla sommità di ogni porta.

2. Aprire le porte per allentare le cerniere e rimuoverne i coperchi. Una volta rimossi i coperchi, chiudere le porte.

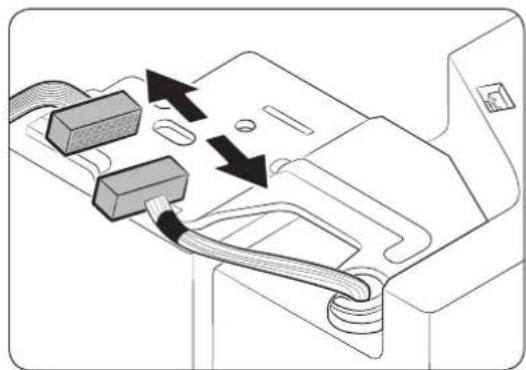

1. Scollegare i collegamenti elettrici.

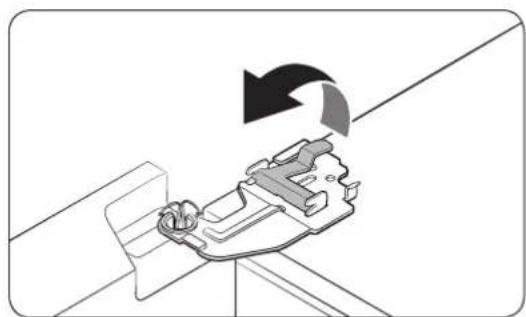

1. Sollevare delicatamente il fermo.

NOTA

Al fine di prevenire eventuali danni al fermo o provocare ferite, non sollevare il fermo con forza.

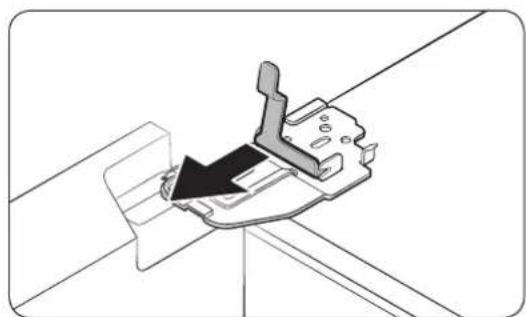

1. Tirare il fermo per rimuoverlo.

Italiano

1. Aprire la porta di 90 gradi. Trattenendo la porta rimuovere la cerniera.

ATTENZIONE

Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.

Italiano

Cerniera inferiore

Tirare la guida ed il tubo

1. Appoggiare l'assieme.

ATTENZIONE

• Per effettuare l'operazione è necessario l'intervento di due persone.

• Accertarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione sopra.

• Scollegare il tubo. (solo cerniera inferiore sinistra)

• Tubo di carico dell'acqua (solo cerniera inferiore sinistra)

• Rimuovere il bullone (3 pz). (usando una chiave inglese o una chiave a tubo da 10mm).

• Rimuovere le cerniere inferiori S/D.

• Rimontare seguendo l'ordine opposto dopo aver sostituito le cerniere superiore, centrale ed/o inferiore.

ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.

Italiano

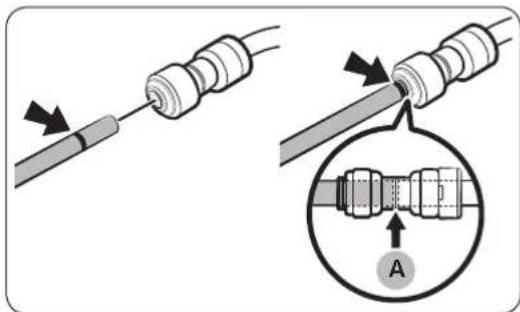

Ricollegare i tubi dell'acqua

Una volta fatto passare il frigorifero dalla porta, ricollegare i tubi dell'acqua.

A. Centro del giunto trasparente

ATTENZIONE

• Assicurarsi che i tubi dell'acqua siano collegati rispettando le colorazioni
- Per evitare eventuali perdite, ogni tubo dell'acqua deve essere inserito completamente fino al centro dell'accoppiatore trasparente
- Dopo aver collegato i tubi dell'acqua, spingerli sotto l'armadiatura e disporli sul gancio.

ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.
- Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.

Italiano
