NAVODILA ZA UPORABO RS67A8811WW SAMSUNG

1. Otkačite električni pojas.

Ponovo povežite creva za vodu

Kada frižider prenesete kroz ulaz, ponovo povežite creva za vodu.

Priročnik za uporabniško servisiranje

KODA MODELA: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*

1. Na spletni strani http://samsung.com/support lahko preverite, kje lahko kupite nadomestne dele.
2. Obiščite stran za nakupovanje in vnesite kodo modela izdelka ter preverite, katere dele je mogoče kupiti. Koda modela se nahaja na nalepki na zunanji strani vašega izdelka.
3. Kodo in različico modela lahko preverite na nalepki s črtno kodo, ki se nahaja na spodnji levi strani izdelka.
4. Pri nadomestnih delih se prepričajte, da se ime dela ujema s tistim, ki je navedeno na sliki v tem priročniku.
5. Deli, ki jih lahko servisira uporabnik, so omejeni na ročaje (samo pri nekaterih modelih), tesnila, predale in tečaje.

OPOMBA

V primeru, da popravilo izvaja nepooblaščen serviser, v primeru samopopravila ali neprofesionalnega popravila izdelka družba Samsung ne odgovarja za poškodbe izdelka, telesne poškodbe ali katero koli drugo varnostno težavo izdelka, ki je posledica poskusa popravila izdelka, ki ne upošteva natančno teh navodil za popravilo in vzdrževanje. Garancija ne krije poškodb izdelka, ki nastanejo zaradi popravila izdelka, ki ga opravi oseba, ki ni Samsungov certificiran servisni ponudnik.

PREVIDNO

• Ime dela, ki je navedeno na spletni strani, se lahko razlikuje od imena v tem priročniku. Poskrbite, da boste izbrali pravo ime dela.
• Zamenjava tečajev zahteva izjemno previdnost, saj vključuje snemanje vrat.
• Pri popravilih uporabljajte zaščitne rokavice.

Slovenščina

Dejanske slike in navedeni sestavni deli hladilnika se lahko razlikujejo glede na model in državo.

01 Zgornji tečaj 02 Tesnilo
03 Predal 04 Spodnji tečaj
05 Nalepka s črtno kodo

Slovenščina

Zamenjava tesnila

PREVIDNO

Poskrbite, da boste tesnilo čvrsto pritrdili. V nasprotnem primeru lahko iz hladilnika uhaja hladen zrak.

Odstranjevanje tesnila

Med sestavljanjem preverite, ali je predal ustrezno vstavljen v vodilo.

Predali

Odstranjevanje predala za zelenjavo iz hladilnika ali predala za suho hrano iz zamrzovalnika:

1. Najprej po potrebi odstranite sosednje večnamenske predale.

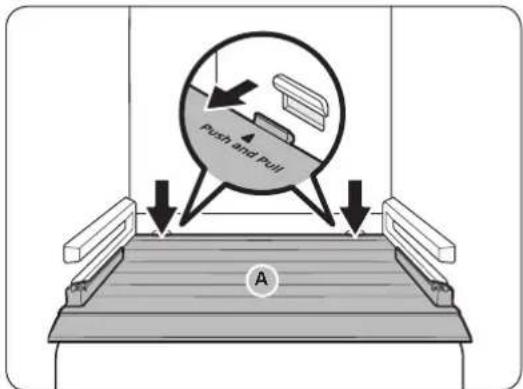

1. Če ima vaš hladilnik pokrov (A) za predal za zelenjavo/suho hrano, ga odstranite na naslednji način.

a. Predal do polovice izvlecite.

b. Medtem ko pritiskate na zadnjo stranico, izvlecite pokrov (kot je označeno na sliki).

1. Previdno izvlecite predal za zelenjavo/suho hrano.

Ponovna namestitev predala

Predale ponovno namestite, tako da sledite korakom odstranjevanja v obratnem vrstnem redu.

Slovenščina

Zamenjava tečaja

• Pri odstranjevanju vrat bodite izjemno previdni, saj so vrata težka.
• Preden se lotite zamenjave tečajev, na tla namestite mehko blazino, kot je karton, da preprečite nastanek prask na vratih, ko vrata položite na tla.
• Ker morate s tečaji ravnati previdno in jih morata zamenjati dve ali več oseb, priporočamo, da pokličete profesionalno servisno službo.
• Če tečaj odstranite, ne da bi medtem držali vrata, lahko ta padejo in povzročijo telesne poškodbe.
• Prepričajte se, da je gred čvrsto pritrjena na tečaju.
• Prepričajte se, da je tečaj čvrsto pritrjen na omarico.

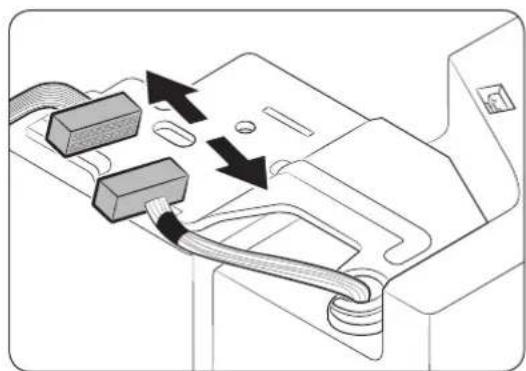

• Prepričajte se, da so priključki žic ustrezno priključeni.
• Pazite, da pri pritrjevanju zgornjega pokrova ne poškodujete žic.

OPOZORILO

• Če želite hladilnik magniti/položiti na tla, potrebujete pomoč vsaj ene dodatne osebe.
• Preden odstranite vrata, izključite napajalni kabel.

Potrebni pripomočki (niso priloženi)

Phillipsov izvijač Ploščati izvijač Nasadni ključ

(10 mm)

Imbus ključ (5 mm)

Slovenščina

Zamenjava tečajev

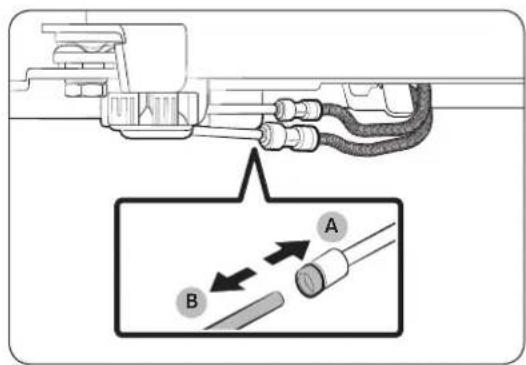

Odklop cevi za vodo

PREVIDNO

• Prepričajte se, ali se barva cevi za vodo ujema. (Samo za model z dozirnikom.)
• Da ne pride do puščanja, morajo biti vse cevi za vodo do konca vstavljene v središče prozorne spojke. (Samo za model z dozirnikom.)
• Prepričajte se, da površina cevi za vodo ni poškodovana. (Samo za model z dozirnikom.)

Cev za vodo v hladilniku povezuje cev za vodo od dovoda vode in cevi sistema za filtriranje vode v hladilniku.

Pri delu s spojko ne uporabljajte pretirane sile. Lahko bi se zlomila.

Slovenščina

Odstranitev vrat

PREVIDNO

Vrata se lahko pri vseh korakih snamejo ali prevrnejo in se poškodujejo. Pri izvajanju navodil bodite zelo previdni, da preprečite nesrečo.

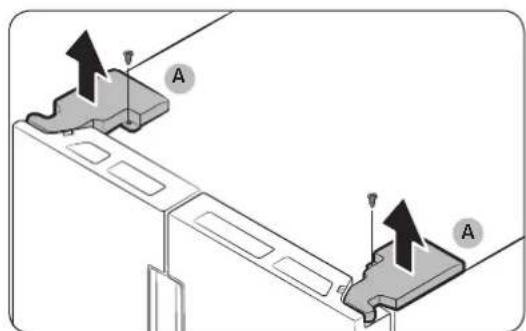

1. S križnim izvijačem odvijte pokrove tečajev (A) na zgornjem delu obeh vratnih kril.

2. Odprite vrata, da zrahljate tečaja in odstranite njuna pokrova. Ko odstranite pokrova, zaprite vrata.

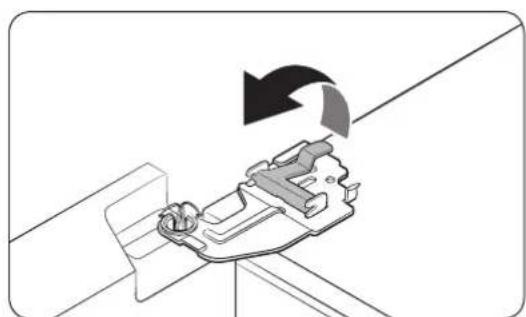

Zaponke ne dvigujte na silo, da ne pride do poškodb zaponke ali do telesnih poškodb.

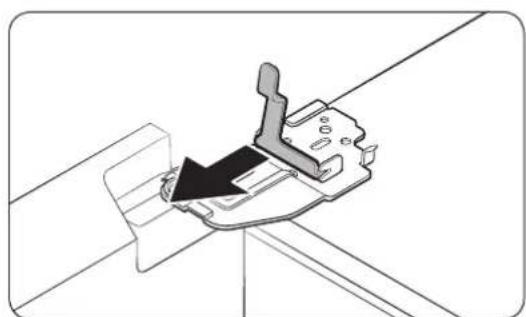

1. Vrata odprite za 90 stopinj. Medtem ko držite vrata, odstranite tečaj.

PREVIDNO

Če tečaj odstranite, ne da bi medtem držali vrata, lahko ta padejo in povzročijo telesne poškodbe.

Slovenščina

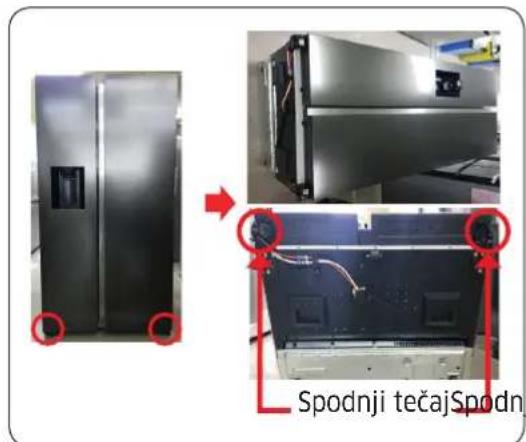

Spodnji tečaj

Spodnji tečaj Spodn

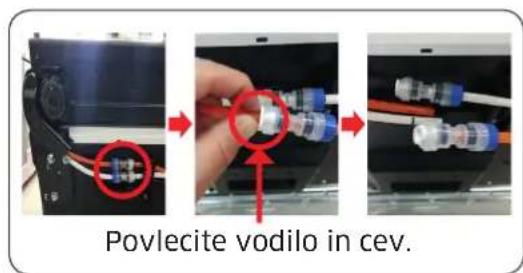

Povlecite vodilo in cev.

• To delo naj opravljata več kot 2 osebi.
- Pred opravljanjem zgornje operacije odklopite napajalni kabel.

1. Odklopite cev. (Samo spodnji levi tečaj)

2. Iz cevi odstranite vodo. (Samo spodnji levi tečaj)

3. Odstranite vijak (3ea). (Uporabite vijačni ključ ali 10-mm obročasti ključ.)

4. Odstranite spodnji L/D tečaj.

5. Ko zamenjate zgornji, srednji in/ali spodnji tečaj, sestavljanje opravite v obratnem vrstnem redu od razstavljanja.

PREVIDNO

• Prepričajte se, da so priključki žic ustrezno priključeni.
• Pazite, da pri pritrjevanju zgornjega pokrova ne poškodujete žic.

Slovenščina

Priklop cevi za vodo

Ko hladilnik prenesete skozi vrata, znova povežite cevi za vodo.

A. Središče prozorne spojke

PREVIDNO

- Da ne pride do puščanja, morajo biti vse cevi za vodo do konca vstavljene v središče prozorne spojke.

- Potem ko ste znova priključili cevi za vodo, jih potisnite pod omaro in jih pritrdite s kljukico.

PREVIDNO

- Pazite, da pri pritrjevanju zgornjega pokrova ne poškodujete žic.
