BRUKSANVISNING RS67A8811WW SAMSUNG

1. Du kan se hvor du kan kjøpe reservedeler på http://samsung.com/support
2. Besøk nettstedet for kjøp av deler og legg inn modellkoden til produktet ditt for å se hvilke deler som er tilgjengelige for kjøp. Modellkoden er merket på utsiden av produktet.
3. Du kan sjekke modellkode og versjon på strekkodeetiketten nederst til venstre på produktet.
4. For reservedeler må du sørge for at delenavnet samsvarer med illustrasjonen i denne håndboken.
5. Deler som kan repareres av brukeren, er begrenset til håndtak (bare enkelte modeller), pakninger, skuffer og hengsler.

MERK

Etter reparasjon av en ikke-autorisert tjenesteleverandør, selvutført reparasjon eller ikke-profesjonell reparasjon av produktet, er Samsung ikke ansvarlig for skade på produktet, personskader eller andre produktsikkerhetsproblemer forårsaket av ethvert forsøk på å reparere produktet som ikke følger disse reparasjons- og vedlikeholdsinstruksjonene nøye. Eventuelle skader på produktet forårsaket av et forsøk på å reparere produktet av andre personer enn en Samsung-sertifisert tjenesteleverandør, vil ikke bli dekket av garantien.

FORSIKTIG

• Delenavnet som er oppført på nettstedet, kan avvike fra det som er oppført i denne håndboken. Sørg for å velge riktig delnavn.
• Utskiftning hengsler krever ekstrem forsiktighet fordi det innebærer å løsne døren.
• Bruk vernehansker när du utfører reparasjoner.

Norsk

Det faktiske bildet og de medfølgende komponentdelene til kjøleskapet kan variere, avhengig av modell og land.

Utskiftning av pakning

FORSIKTIG

Fest pakningen godt. Ellers kan kald luft lekke fra kjøleskapet.

Åpne døren og ta ut pakningen fra døren.

Fest en ny pakning til kjøleskapsdøren. Kontroller at det ikke er noe mellomrom mellom den nye pakningen og døren.

Norsk

Utskiftning av skuff

FORSIKTIG

Sjekk at skuffen er satt inn riktig i skinnen under monteringen.

Skuffer

Løft forsiktig opp fronten av skuffen og skyv den ut.

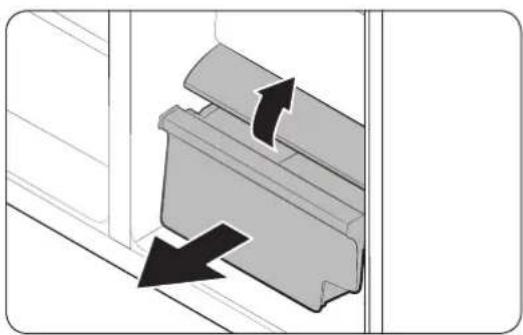

Grønnsaksskuff / Oppbevaringsskuff for tørket mat og kjøtt

Fjerne grønnsaksskuffen fra kjøleskapet eller tørrvareskuffen fra fryseren:

1. Hvis kjøleskapet har et deksel (A) til grønnsaksskuffen / tørrvareskuffen, brukes følgende metode for å fjerne dette.

b. Trekk i dekselet mens du trykker baksidene (som merket på figuren).

1. Dra forsiktig ut grønnsaksskuffen/tørrvareskuffen.

Slik fester du skuffene igjen

Skuffene festes i omvendt rekkefølge av hvordan de tas ut.

Norsk

Utskiftning av hengsel

For å skifte hengslene må du fjerne dørene først.

⚠️ FORSIKTIG

• Når du fjerner dørene, må du være ekstrem forsiktig fordi dørene er tunge.
• Før du bytter ut hengslene, må du legge noe mykt og dempende, som f.eks. papp, på gulvet for å forhindre riper på døren når du legger dørene ned.
• Fordi hengslene må håndteres forsiktig og skiftes av to eller flere personer, anbefaler vi at du ringer og ber profesjonell teknisk service.
• Hvis du fjerner hengselet uten å holde i døren, kan døren falle og føre til skader.
• Sørg for at akselen er strammet godt på hengslet.
• Kontroller at hengselet er godt festet til kabinettet.

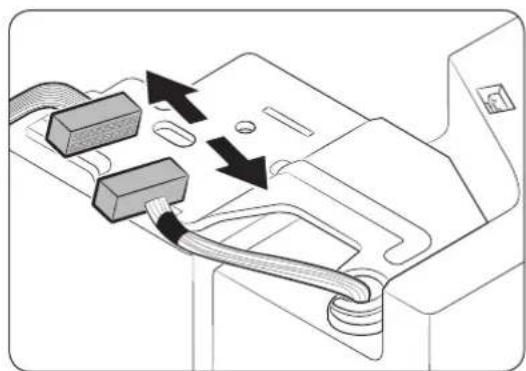

• Sørg for at kabelkoblingene er riktig koblet til.
• Vær forsiktig så du ikke skader ledningene når du fester toppdekselet.

ADVARSEL

• Å legge ned kjøleskapet krever minst to personer.
• Trekk ut strømledningen fra kjøleskapet før du snur dørene.

Verktøy som kreves (medfølger ikke)

Phillips skrutrekker En flat skrutrekker Pipenøkkel (10 mm) Allen-nøkkel (5 mm)

Norsk

Slik skifter du hengslene

Koble fra vannslangen

FORSIKTIG

• Sørg for at vannslangene kobles til med riktige farger. (kun for dispensermodell)
• For å hindre vannlekkasjer må hver vannslange settes helt inn i midten av den gjennomsiktige koblingen. (kun for dispensermodell)
• Kontroller at overflaten på vannslangen er uskadet. (kun for dispensermodell)

1. Fra bunnen av kjøleskapet drar du ut vannslangen til forsiden.

MERK

Kjøleskapets vannslange er en vannsirkulasjonsslange som kobles til mellom vannrøret fra vannkilden og slangene fra vannfiltreringssystemet til kjøleskapet.

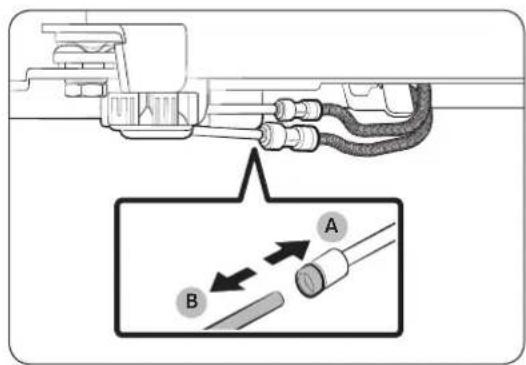

1. For å koble fra slangene trykker du på og holder inn den gjennomsiktige koblingen (A) og løsner vannslangen (B).

FORSIKTIG

Ikke bruk for mye kraft mot koblingen. Den kan gå i stykker.

Norsk

Løsne dørene

⚠️ FORSIKTIG

Døren kan falle av eller ned og bli skadet underveis i disse trinnene. For å hindre en ulykke, er du ekstremt forsiktig når du utfører disse trinnene.

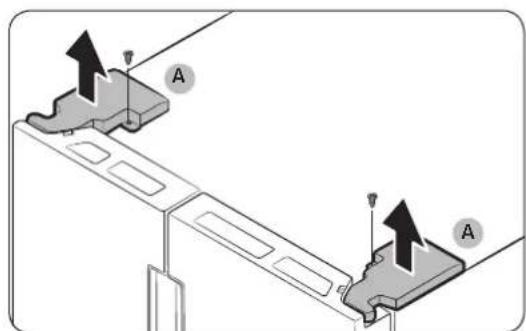

1. Bruk en stjerneskrutrekker til å skru løs hengseldekslene (A) øverst på hver dør.

2. Åpne dørene og løsne hengslene og fjern hengseldekslene. Når dekslene er fjernet, lukker du dørene.

1. Løft klemmen forsiktig.

MERK

1. Dra klemmen opp for å fjerne den.

Norsk

Hvis du fjerner hengselet uten å holde i døren, kan døren falle og føre til skader.

Norsk

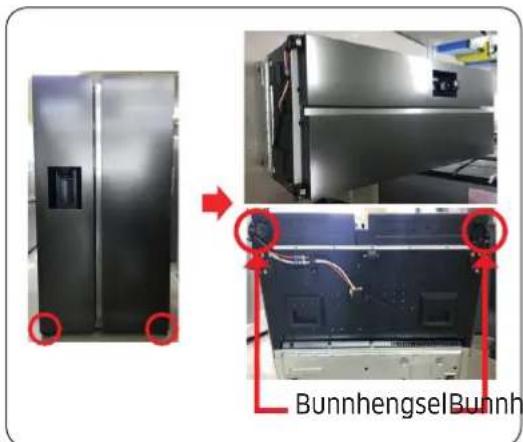

Bunnhengsel

BunnhengselBunnh

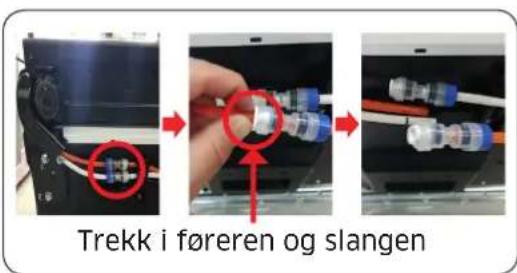

Trekk i føreren og slangen

• Sørg for at dere er mer enn to personer om jobben.

• Pass på at du trekker ut strømledningen før du utfører prosessen beskrevet over.

• Koble fra slangen. (Bare nedre venstre hengsel)

• Avtrekksvann i slangen. (Bare nedre venstre hengsel)

• Fjern bolt (3ea). (Bruk skiftenøkkel eller 10 mm pipenøkkel)

• Fjern det nedre hengselet V/H

• Utfør monteringen i omvendt rekkefølge av demonteringen etter å ha byttet ut topp-, midt- og/eller bunnhengselet.

⚠️ FORSIKTIG

• Sørg for at kabelkoblingene er riktig koblet til.
  • Vær forsiktig så du ikke skader ledningene när du fester toppdekselet.

Norsk

Koble til vannslangene på nytt

Når kjøleskapet har passert gjennom inngangen, kobler du til vannslangene igjen.

A. Midten av gjennomsiktig kobling

⚠ FORSIKTIG

- Sørg for at vannslangene kobles til med riktige farger.

- For å hindre vannlekkasjer må hver vannslange settes helt inn i midten av den gjennomsiktige koblingen.

- Når vannslangene er koblet til igjen, skyver du dem under skapet og henger dem opp på kroken.

⚠️ FORSIKTIG

• Sørg for at kabelkoblingene er riktig koblet til.

• Vær forsiktig så du ikke skader ledningene når du fester toppdekselet.

Norsk
