NÁVOD NA OBSLUHU RS67A8811WW SAMSUNG

1. Informácie o predajných miestach náhradných dielov nájdete na adrese http://samsung.com/support.
2. Prejdite na predajnú lokalitu dielov a zadajte kód modelu svojho produktu, na základe čoho zistíte, ktoré diely si možno zakúpiť. Kód modelu nájdete na vonkajšej strane produktu.

- Kód a verziu modelu nájdete na štítku s čiarovým kódom v l'avej spodnej časti produktu.

1. Pri náhradných dieloch sa presvedčte, že názov dielu sa zhoduje s dielom ilustrovaným v tejto príručke.

- Používatelom servisovatelné diely sa obmedzujú na rukoväte (len pri niektorých modeloch), tesnenia, zásuvky a pánty.

POZNÁMKA

Po opravách zo strany neautorizovaných poskytovatel'ov služieb, opravách vo vlastnej réžii či neodborných opravách produktu nepreberá spoločnosť Samsung zodpovednosť za žiadne poškodenie produktu, žiadne zranenia ani iné problémy spojené s bezpečnosťou produktu, ktoré vznikli pri pokusoch o opravu produktu v rozpore s týmito pokynmi na opravy a údržbu. Akékolvek poškodenie produktu spôsobené opravou produktu osobou, ktorá nemá osvedčenie servisného poskytovateľa spoločnosti Samsung, nebude spadať pod záručné krytie.

POZOR

• Názov dielu uvedený na lokalite sa môže líšit od názvu dielu v tejto príručke. Dávajte pozor, aby ste si zvolili správny názov dielu.
• Pri výmene pántov je potrebné postupovať mimoriadne opatrne, keďže tento postup zahrňa aj demontáž dvierok.
• Počas opráv si nezabudnite nasadit bezpečnostné rukavice.

Slovenčina

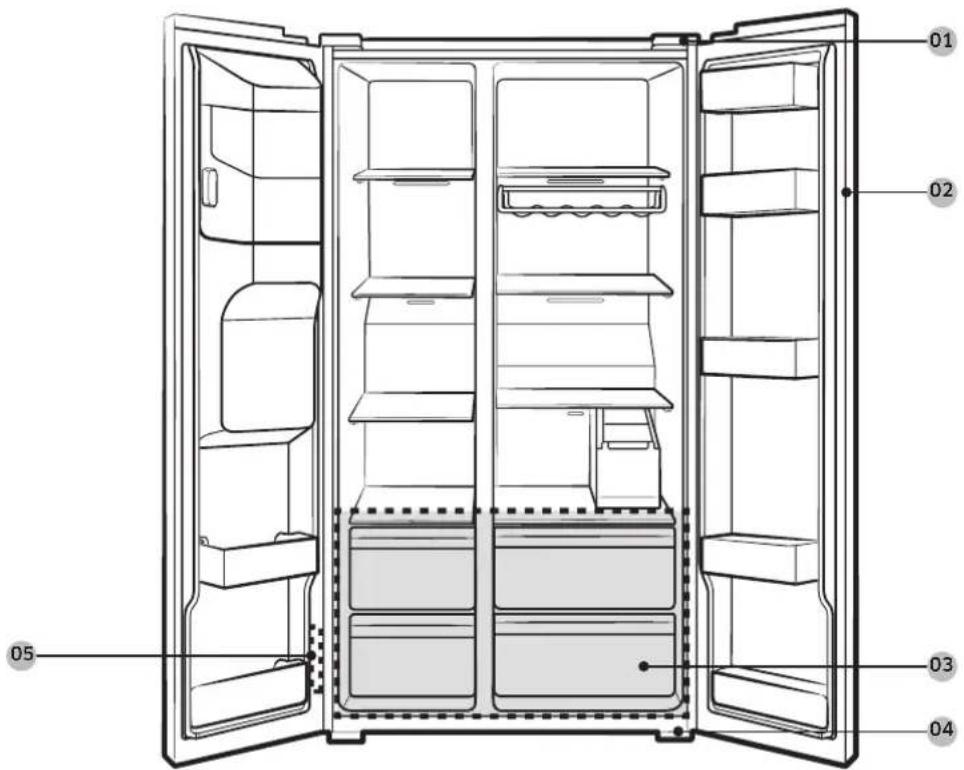

Skutočný vzhľad a uvedené diely chladničky sa môžu líšiť v závislosti od modelu a krajiny.

01 Horný pánt 02 Tesnenie
03 Zásuvka 04 Spodný pánt
05 Štítok s čiarovým kódom

Slovenčina

Výmena tesnenia

POZOR

Dbajte na to, aby bolo tesnenie dôsledne upevnené. V opačnom prípade môže z chladničky unikať studený vzduch.

Demontáž tesnenia

K dvierkam chladničky upevnite nové tesnenie. Dbajte na to, aby medzi novými tesneniami a dverami nezostal žiadny priestor.

Slovenčina

Výmena zásuvky

POZOR

Počas montáže dbajte na to, aby bola zásuvka správne vložená do kol'ajničky.

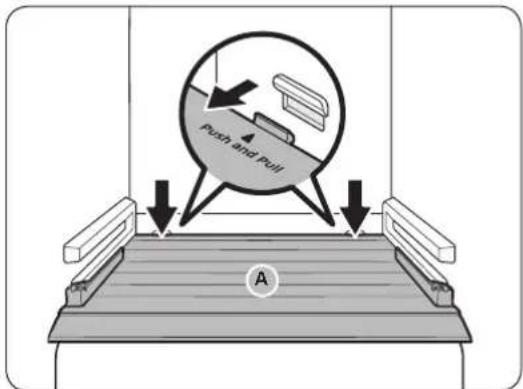

Zásuvky

1. Najskôr v prípade potreby vyberte okolité viacúčelové zásuvky.

a. Povytiahnite zásuvku do polovice. b. Vytiahnite kryt a zároveň zatlačte na bočné strany (podľa obrázka).

Pred výmenou pántu je najprv potrebné demontovať dvierka.

⚠️ POZOR

• Pri demontáži dvierok postupujte mimoriadne opatrne, pretože majú vysokú hmotnost.
• Pred výmenou pántov položte na podlahu mäkkú podložku (napríklad kartón), čím predídete poškrabaniu po zložení dvierok.
• Kedže je s pántmi potrebné narábať opatrne a na ich výmenu sú potrebné dve alebo viaceré osoby, odporúčame vám tento úkon zveriť do rúk odborným technikom.
• Ak pánt demontujete bez podržania dvierok, môže sa stať, že spadnú a spôsobia vám zranenie.
• Presvedčte sa, že je valček dôsledne upevnený k pántu.
• Skontrolujte, či je pánt dôsledne upevnený k samotnej chladničke.
• Ubezpečte sa, že sú káblové konektory správne pripojené.
• Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče.

⚠️ VÝSTRAHA

• Pri náklone/pokladaní chladničky je potrebná využit silu minimálne 2 ludí.
• Pred zmenou smeru otáčania dvierok odpojte napájací kábel.

Potrebné nástroje (nedodávajú sa)

Križový skrutkovač Plochý skrutkovač Zakladací klúč

(10 mm)

Imbusový klúč

(5 mm)

Slovenčina

Opätovné osadenie pántov

Odpojte prívod vody

POZOR

• Aby ste predišli výskytu netesností, spojte hadice rovnakých farieb. (Len pre model s dávkovačom)
• Aby sa predišlo výskytu netesností, každú hadicu je potrebné úplne zasunút do stredu priehladnej spoiky. (Len pre model s dávkovačom)
• Skontrolujte, že povrch hadice na vodu nie je poškodený. (Len pre model s dávkovačom)

1. Zo spodnej časti chladničky vzadu vytiahnite potrubie na prívod vody smerom dopredu.

POZNÁMKA

Prívod vody chladničky je cirkulačné potrubie, ktoré sa pripája medzi vodovodné potrubie a hadice filtračného systému chladničky.

Dvierka by mohli počas demontáže spadnúť a poškodiť sa. Preto budťe počas tohto procesu mimoriadne opatrní.

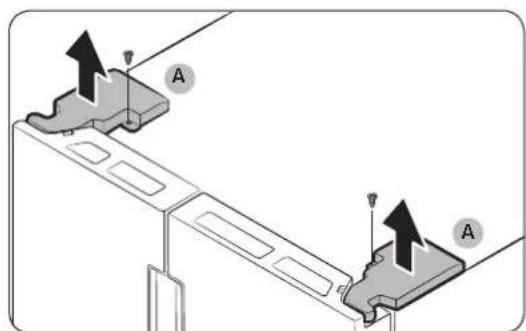

1. Na odskrutkovanie krytov pántov (A) v hornej časti oboch dvierok použite krížový skrutkovač.

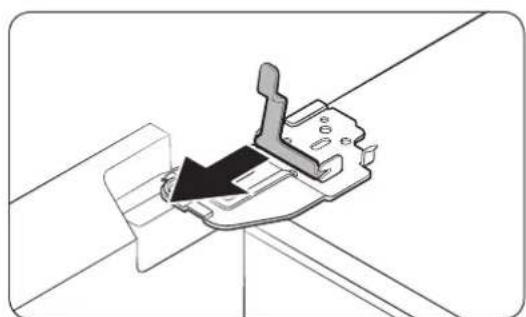

2. Otvorte dvierka, uvolnite pánty a odstráňte kryty pántov. Po odstránení krytov dvierka zatvorte.

Aby ste predišli poškodeniu svorky alebo vzniku zraneniam, svorku násilne nedvíhajte.

Ak pánt demontujete bez podržania dvierok, môže sa stať, že spadnú a spôsobia vám zranenie.

Slovenčina

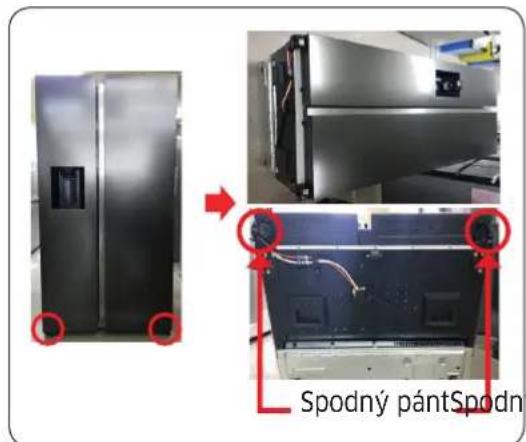

Spodný pánt

Spodný pántSpodn

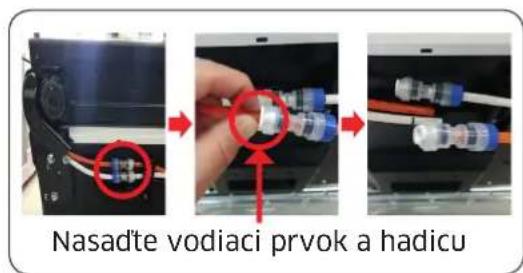

Nasadte vodiaci prvok a hadicu

1. Súpravu položte na zem.

POZOR

• Je potrebná spolupráca viac než dvoch ľudí.

• Pred realizáciou vyššie uvedených úkonov nezabudnite odpojit napájací kábel.

• Odpojte hadicu. (Iba spodný l'avý pánt)

• Odčerpajte vodu z hadice. (Iba spodný l'avý pánt)

• Odskrutkujte skrutku (3ea). (Pomocou nastavitelného klúča alebo očkového klúča s vel'kostou 10 mm)

• Demontujte spodný l'avý/pravý pánt.

• Opätovná montáž po výmene horného, stredného alebo spodného pántu spočíva v opačnom poradí krokov demontáže.

POZOR

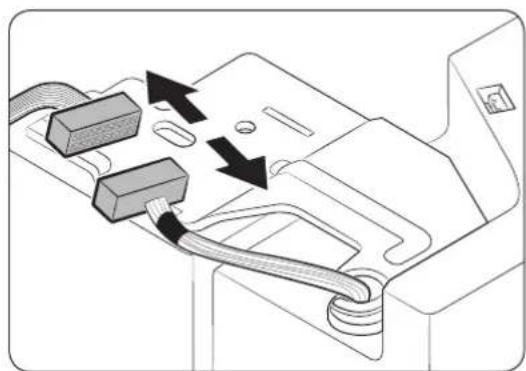

• Ubezpečte sa, že sú káblové konektory správne pripojené.
• Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče.

Slovenčina

Znovu pripojenie vodovodných hadíc

Po prenesení chladničky cez vchod opätovne pripojte vodovodné hadice.

• Aby ste predišli výskytu netesností, spojte hadice rovnakých farieb.
• Aby sa predišlo výskytu netesností, každú hadicu je potrebné úplne zasunút do stredu priehladnej spojky.
• Po opätovnom pripojení vodovodných hadíc ich zatlačte pod skrinku a upevnite ich v háku.

POZOR

• Ubezpečte sa, že sú káblové konektory správne pripojené.
• Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče.
