LIETOŠANAS INSTRUKCIJA RS67A8811WW SAMSUNG

Lietotāja apkopes rokasgrāmata

MODELA KODS: RF6H\*, RS68A\*, RS6GA\*, RS67A\*, RS66A\*, RS68N\*, RS67M\*, RS66M\*, RS6GN\*, RS6JN\*, RS6KN\*

1. Jüs vietnē http://samsung.com/support varat pārbaudīt, kur iegādāties rezerves daļas
2. Apmeklējiet daļu iegādes vietni un ievadiet sava produkta modela kodu, lai pārbaudītu iegādei pieejamās dalas. Modela kods ir norādīts uz jūsu produkta ārējiem sāniem.
3. Jūs varat pārbaudīt modela kodu un versiju uz svītrkoda uzlīmes produkta kreisajā apakšējā daļā.
4. Rezerves daļām pārliecinieties, ka detaļas nosaukums atbilst tam, kas norādīts šajā rokasgrāmatā.
5. Dalas, kurām lietotājs var veikt apkopi, ir tikai rokturi (tikai dažiem modeliem), blīves, atvilktnes un enğes.

PIEZIME

Pēc nepilnvarota pakalpojumu sniedzēja veikta remonta, paša lietotāja veikta vai neprofesionāla produkta remonta Samsung neuzņemas atbildību par produkta bojājumiem, personas ievainojumiem vai produkta drošības problēmām, kas radušās, veicot jebkādu produkta remonta mēģinājumu, kas precīzi neievēro šīs remonta un apkopes instrukcijas. Garantija nesegs nevienu produkta bojājumu, kas radies, ja produktu mēģina remontēt persona, kas nav Samsung sertificēts pakalpojumu sniedzējs.

⚠️ UZMANĪBU!

• Vietnē norādītais detaļas nosaukums var atšķirties no tā, kas norādīts šajā rokasgrāmatā. Lūdzu, pārliecinieties, ka izvēlaties pareizo detaļas nosaukumu.
• Veicot enğu nomainu, ir jäpievërš īpaša uzmanība, jo šī darbība ietver durvju atvienošanu.
• Remonta laikā valkājiet aizsargcimdus.

Latviešu

Atkarībā no modela un valsts ledusskapja faktiskais attēls un daļas var atšķirties.

01 Augšējā enğe 02 Blīve
03 Atvilkte 04 Apakšējā enğe
05 Svītrkoda uzlime

Latviešu

Blīves nomaiņa

UZMANĪBU!

Pārliecinieties, ka cieši pievienojat blīvi. Pretējā gadījumā var noplust aukstais gaiss no ledusskapja.

Lai nonemtu blivi

Pievienojiet jaunu blīvi pie ledusskapja durvīm. Raugieties, lai starp jauno blīvi un durvīm nav spraugu.

Latviešu

Atvilktnes nomaiņa

UZMANĪBU!

Pārliecinieties, vai atviktne montāžas laikā ir pareizi ievietota sliedē.

Atvilktnes

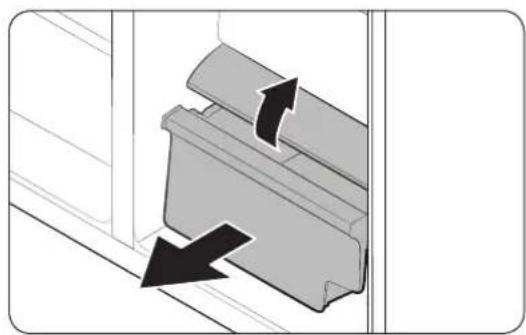

Uzmanīgi paceliet atvilktnes priekšējo daļu un izvelciet to.

Dārzeņu/žāvētas pārtikas produktu un gaļas glabāšanas atvilkte

Lai izņemtu dārzeņu atvilktni no ledusskapja vai žāvētas pārtikas produktu atvilktni no saldētavas:

1. vispirms, ja nepieciešams, iznemiet apkārt esošas daudzfunkcionālas atvilktnes.

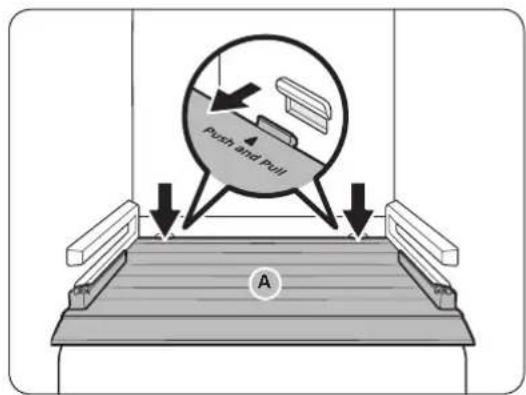

1. Ja jūsu ledusskapim ir vāks (A) dārzenu/žāvētas pārtikas produktu atvilktnei, izņemiet to šādā veidā. a. Pavelciet atvilktni līdz pusei ārā. b. Pavelciet vāku, vienlaicīgi spiežot uz aizmugures malām (kā norādīts attēlā).
2. Uzmanīgi izvelciet ārā dārzenu/žāvētas pārtikas produktu atvilktni.

Lai atkārtoti ievietotu atvilktnes

Atkārtota atvilktņu ievietošana tiek veikta pretējā to izņemšanas darbību secībā

Latviešu

Enges nomaina

Lai nomainītu enğes, jums vispirms ir jāizņem durvis.

⚠ UZMANĪBU!

• Uzmanīgi izņemiet durvis, jo tās ir smagas.
• Pirms enğu nomaïnas uz grīdas nolieciet mīkstu paliktni, piemēram, kartonu, lai novērstu skrāpējumus uz durvīm, novietojot tās uz grīdas.
• Tā kā ar enğēm ir jādarbojas uzmanīgi un nomaiņa jāveic diviem vai vairāk cilvēkiem, mēs iesakām izsaukt profesionālu tehnisko atbalstu.
• Ja enğes atvienošanas laikā durvis netiek turētas, tās var nokrist un radīt ievainojumus.
• Pārliecinieties, ka vārpsta uz enğes ir cieši pievilkta.
• Pârbaudiet, vai enge ir cieši pievienota pie korpusa.
• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.
• Raugieties nesabojāt vadus, fiksējot augšējo pārsegu.

⚠️ BRĪDINĀJUMS

• Ledusskapja sasvēršanai/nolikšanai nepieciešami vismaz 2 cilvēki.
• Atvienojiet barošanas vadu pirms durvju apgriešanas otrādi.

Nepieciešamie instrumenti (nav iekļauti komplektācijā)

Phillips skrūvgriezis Plakanais skrūvgriezis

Muciņu tipa uzgriežņu atslēga (10 mm)

Seškanšu uzgriežna atslēga (5 mm)

Latviešu

Lai nomainītu enğes

Atvienojiet üdensvadu

⚠ UZMANĪBU!

• Pärbaudiet, vai üdens šlūtenes ir pievienotas atbilstoši krāsu markejumam. (tikai modelim ar dozatoru)
• Lai novērstu ūdens noplūdes, katrai ūdens šlūtenei jābūt pilnībā ievietotai līdz caurspīdīgā savienotāja vidusdalai. (tikai modelim ar dozatoru)
• Pärliecinieties, ka ūdens šlūtenes virsma nav bojāta. (tikai modelim ar dozatoru)

1. Izvelciet ledusskapja apakšējā aizmugurējā daļā atrodamo ūdensvadu uz āru.

PIEZIME

Ledusskapja ūdensvads ir ūdens piegādes līnija, kas savieno ūdens padeves avota ūdens cauruli ar ledusskapja ūdens filtrēšanas sistēmas šlūtenēm.

1. Lai atvienotu šlūtenes, nospiediet un turiet nospiestu caurspīdīgo savienotāju (A) un atvienojiet ūdens šlūteni (B).

⚠ UZMANĪBU!

Nepielietojiet pārāk lielu spēku pret savienotāju. Tas var salūzt.

Latviešu

Atvienojiet durvis

UZMANIBU!

Šo darbību izpildes laikā durvis var atdalīties vai nokrist un var rasties to bojājumi. Lai novērstu nelaimes gadījumus, esiet īpaši piesardzīgi šādu darbību izpildes laikā.

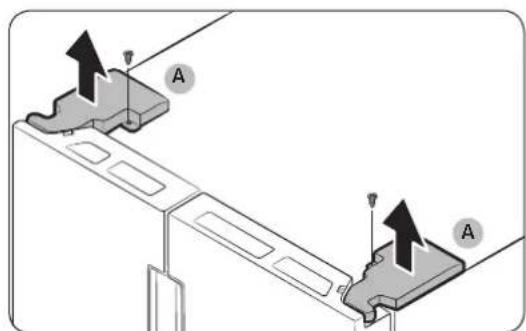

1. Izmantojiet krustveida skrūvgriezi, lai atskrūvētu katru durvju augšpusē esošos enğu vāciņus (A).

2. Atveriet durvis, lai atbrīvotu enğes un nonemtu enğu vāciņus. Kad vāciņi ir nonemti, aizveriet durvis.

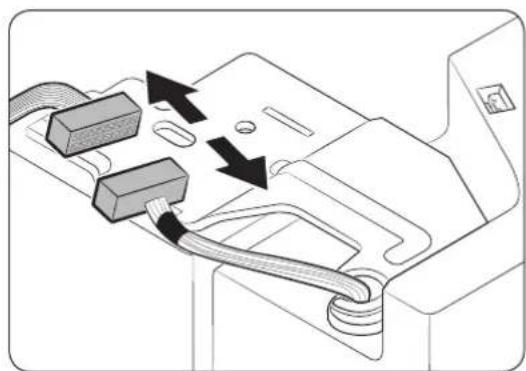

1. Atvienojiet elektrosistēmas kontaktu.

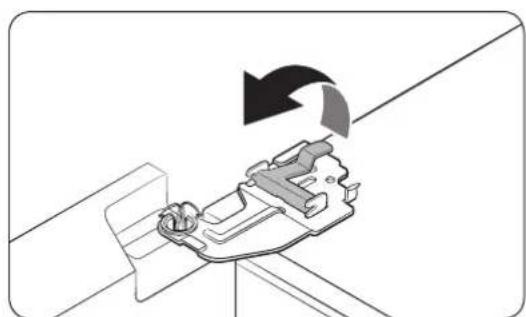

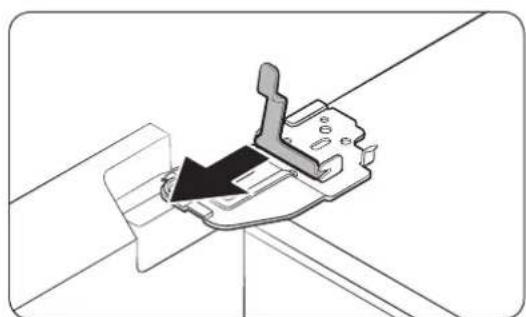

1. Uzmanīgi paceliet skavu.

PIEZIME

Lai izvairītos no skavas bojājumiem vai personīgām traumām, skavas pacelšanas laikā nepielietojiet spēku.

Ja enğes atvienošanas laikā durvis netiek turētas, tās var nokrist un radīt ievainojumus.

Latviešu

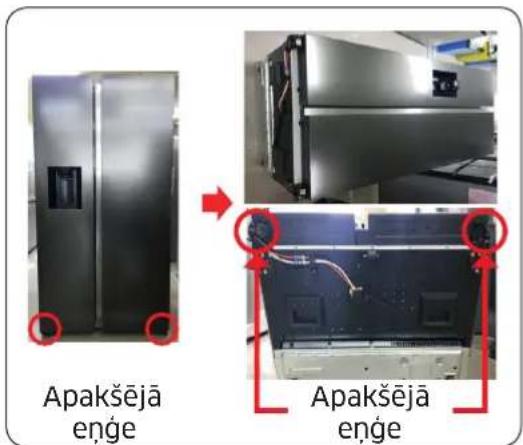

Apakšējā enge

Apakšējā eŋ̇ge Apakšējā eŋ̇ge

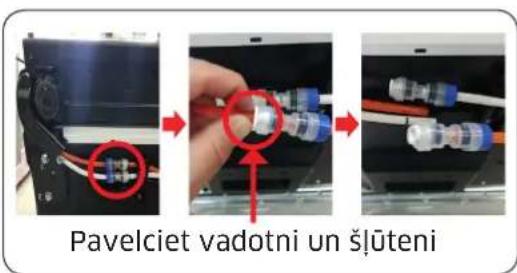

Pavelciet vadotni un šlūteni

• Ir jāstrādā vairāk nekā 2 cilvēkiem.

• Pārliecinieties, ka pirms iepriekš minētās darbības veikšanas ir atvienots elektrības vads.

• Atvienojiet šlūteni. (Tikai apakšējā kreisās puses enge)

• Izplūdes ūdens šlūtenē. (Tikai apakšējā kreisās puses eṉge)

• Izņemiet bultskrūvi(3ea). (Izmantojot uzgriežņu atslēgu vai 10 mm mucinveida uzgriežņu atslēgu)

• Izņemiet apakšējo enģi, K/L.

• Pēc augšējās, vidējās un/vai apakšējās enģes nomaiņas veiciet salikšanu pretējā izjaukšanas darbību secībā.

⚠ UZMANĪBU!

• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.
• Raugieties nesabojāt vadus, fiksējot augšējo pārsegu.

Latviešu

Pievienojiet atpakal ūdens šlūtenes

Tiklīdz ledusskapis ir ticis transportēts cauri ieejas durvīm, pievienojiet atpakal ūdens šļūtenes.

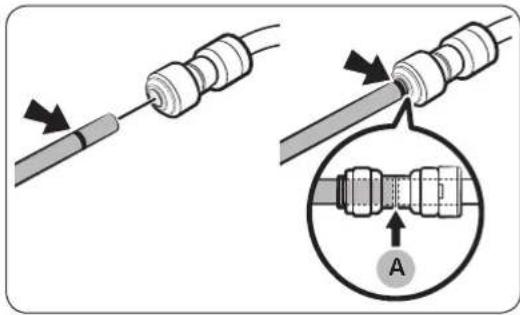

A. Caurspīdīgā savienotāja vidusdaļa

⚠ UZMANĪBU!

• Pārbaudiet, vai ūdens šlūtenes ir pievienotas atbilstoši krāsu markējumam.
• Lai novērstu ūdens noplūdes, katrai ūdens šlūtenei jābūt pilnībā ievietotai līdz caurspīdīgā savienotāja vidusdalai.
• Pēc ūdens šlūteņu pievienošanas iebīdiet tās zem skapīša un nofiksējiet uz āka.

⚠ UZMANĪBU!

• Pârbaudiet, vai vada savienotājī ir pievienoti pareizi.
• Raugieties nesabojāt vadus, fiksējot augšējo pārsegu.
