TID 18 - Destornillador FESTOOL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Atornillador de impacto inalámbrico
Marca	Festool
Modelo	TID 18
Tensión nominal	18 V
Velocidad sin carga (1.ª velocidad)	1200 rpm
Velocidad sin carga (2.ª velocidad)	2000 rpm
Velocidad sin carga (3.ª velocidad)	3200 rpm
Par máximo	180 Nm
Portaherramientas	Hexagonal 1/4" (6,35 mm) según DIN 3126 E
Peso (con batería BP 18 Li 6,2 Ah)	1,7 kg
Tipo de batería compatible	Festool BP 18 Li (18 V)
Nivel de presión acústica	97 dB(A)
Nivel de potencia acústica	108 dB(A)
Valor de emisión vibratoria	24 m/s²
Iluminación	LED integrada
Clip para cinturón	Sí, montaje reversible
Modo T para tornillos autorroscantes	Sí
Señal de advertencia sonora	Sí (batería descargada, sobrecarga, sobrecalentamiento)
Función Bluetooth	Compatible con batería Bluetooth® (opcional)
Marcha adelante/atrás	Sí, con bloqueo central

Preguntas frecuentes - TID 18 FESTOOL

¿Cómo reemplazar la batería?

Para reemplazar la batería, presione simultáneamente las dos teclas de extracción [1-1] situadas a cada lado de la batería, luego tire de la batería hacia adelante para retirarla. Inserte la nueva batería completamente cargada en la parte inferior de la herramienta hasta que encaje.

¿Cómo elegir la velocidad adecuada?

Utilice el selector de velocidad [1-5] para recorrer las tres velocidades. La primera velocidad (1200 rpm) es adecuada para tornillos de diámetro pequeño, la segunda (2000 rpm) para uso general y la tercera (3200 rpm) para atornillado rápido. El modo T (indicado por un LED específico) se recomienda para tornillos autorroscantes en chapa.

¿Cómo cambiar el sentido de giro?

Utilice el interruptor de marcha derecha/izquierda [1-8] situado encima del gatillo. Empújelo hacia la izquierda para giro a la derecha (atornillado), hacia la derecha para giro a la izquierda (desatornillado). Colóquelo en posición central para bloquear la herramienta y evitar un arranque accidental.

¿Cómo instalar una broca?

Tire del casquillo de bloqueo [1-7] hacia adelante para abrir el portabrocas, inserte la broca hasta el tope, luego suelte el casquillo. Verifique que la broca esté bien sujeta. Para retirar, tire nuevamente del casquillo y saque la broca.

¿Qué tipo de brocas usar?

Utilice brocas con un mango hexagonal de 1/4" (6,35 mm) conformes a la norma DIN 3126 forma E. Los accesorios CENTROTEC no son compatibles con esta herramienta.

¿Qué significa la señal sonora?

Una señal de advertencia sonora suena y la herramienta se detiene en tres casos: batería descargada o incompatible (recargue o reemplace la batería), sobrecarga (reduzca la carga), o sobrecalentamiento (deje enfriar la herramienta). Si el problema persiste, contacte al servicio postventa.

¿Cómo limpiar la herramienta?

Antes de limpiar, retire la batería. Mantenga las ranuras de ventilación limpias y despejadas. Limpie regularmente el alojamiento para brocas para eliminar las virutas metálicas. Use un paño seco; no use agua ni disolventes.

¿Puedo usar accesorios que no sean Festool?

Festool recomienda usar solo accesorios validados por Festool para esta herramienta. El uso de accesorios no homologados puede aumentar el riesgo de lesiones y dañar la herramienta. Para las brocas, asegúrese de que sean compatibles con el portaherramientas hexagonal de 1/4".

¿Cómo usar el modo T?

El modo T está diseñado para tornillos autorroscantes pequeños (≤ 5 x 20 mm) en chapa. Presione varias veces el selector de velocidad [1-5] hasta que se encienda el LED del modo T. La herramienta primero perfora a máxima velocidad, luego reduce automáticamente la velocidad para un atornillado seguro.

¿Dónde encontrar piezas de repuesto?

Use exclusivamente piezas originales Festool. Puede pedirlas al servicio postventa autorizado o a través del sitio www.festool.es/servicios. Para la reparación, contacte a un taller autorizado Festool.

MANUAL DE USUARIO TID 18 FESTOOL

Peligro de electrocución

¡Leer el manual de instrucciones y las indicaciones de seguridad!

Usar protección para los oídos

Utilizar gafas de protección

Insertar la batería

Soltar la batería

Marcado CE: Certifica la conformidad de la herramienta eléctrica con las directivas de la Comunidad Europea.

No depositar en la basura doméstica.

Consejo, indicación

Guía de procedimiento

2 Indicaciones de seguridad

2.1 Indicaciones de seguridad generales para herramientas eléctricas

ADVERTENCIA! Leer todas las indicaciones de seguridad y instrucciones. Si no se cumplen debidamente las indicaciones de seguridad y las instrucciones, pueden producir-se descargas eléctricas, quemaduras o lesiones graves.

Guardar todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.

El término "herramienta eléctrica" empleado en las indicaciones de seguridad hace referencia a herramientas eléctricas conectadas a la red eléctrica (con un cable de red) o a herramientas eléctricas alimentadas con batería (sin cable de red).

Tenga en cuenta el manual de instrucciones del cargador y de la batería.

2.2 Indicaciones de seguridad específicas de esta máquina para el atornillador de percusión a batería

• Al realizar trabajos en los que los tornillos pudieran entrar en contacto con cables eléctricos ocultos o con el propio cable de conexión, sujete la herramienta eléctrica por las superficies de agarre aisladas. El contacto del tornillo con un cable conectado a la corriente puede poner bajo tensión las piezas metálicas de la máquina y provocar una descarga eléctrica.
• Utilice aparatos de exploración adecuados para detectar tuberías de abastecimiento ocultas o consulte a la compañía local de abastecimiento de energía. El contacto de la herramienta con cables eléctricos puede provocar fuego y descargas eléctricas. Si se daña una tubería de gas, puede provocar una explosión. La penetración en una tubería de agua ocasiona daños materiales.

Es imprescindible utilizar los equipos de protección individual adecuados: Protección de oídos y gafas de protección.

• Sujete la herramienta eléctrica con la mano. Ajuste correctamente el número de revoluciones al atornillar. Esté preparado para los pares de reacción que pueden producirse al trabajar con la herramienta eléctrica.
• No utilice la herramienta eléctrica bajo la lluvia o en entornos húmedos. La humedad puede provocar un cortocircuito en ella y hacer que se incendie.
• Esperar a que la herramienta eléctrica esté completamente parada antes de soltarla. La herramienta podría engancharse y quedar fuera de control.
• Evite que la máquina se encienda de forma involuntaria. Transportar la herramienta eléctrica sujetándola con el dedo por el interruptor de conexión y desconexión puede provocar accidentes.

Cuando no utilice la herramienta eléctrica, ponga el interruptor de marcha a derecha/izquierda [1-8] en la posición central para bloquear el interruptor de conexión y desconexión.

- No utilizar fuentes de alimentación o baterías de otro fabricante con la herramienta eléctrica de batería. No utilizar cargadores de otro fabricante para cargar la bate-

ría. El uso de accesorios no previstos por el fabricante puede provocar una descarga eléctrica o accidentes graves.

- Utilice solo herramientas y accesorios autorizados por Festool para esta máquina.

El uso de herramientas o accesorios no autorizados puede aumentar el riesgo de lesiones y provocar desequilibrios considerables. Esto puede empeorar la calidad de los resultados de trabajo y aumentar el desgaste de la herramienta eléctrica.

2.3 Emisiones

Los valores típicos obtenidos de acuerdo con la norma EN 62841 son:

Nivel de intensidad sonora L _PA = 97 dB(A)

Nivel de potencia sonora L _WA = 108 dB(A)

Incertidumbre K = 3 dB

ATENCIÓN

Ruido producido durante el trabajo Daños en los oídos

▶ Utilizar protección de oídos.

Valor de emisión de vibraciones en a_h (suma vectorial de tres direcciones) e incertidumbre K determinada según EN 62841:

$$ a _ {h} = 2 4 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ K = 4 \mathrm{m} / \mathrm{s} ^ {2} $$

Las emisiones especificadas (vibración, ruido)

• sirven para comparar máquinas,
• son adecuadas para una evaluación provisional de los valores de vibración y ruido en funcionamiento
• y representan las aplicaciones principales de la herramienta eléctrica.

ATENCIÓN

Los valores de emisión pueden diferir de los valores indicados. Esto depende del uso que se le dé a la herramienta y del tipo de pieza de trabajo procesado.

• Debe valorarse el nivel de carga real a lo largo de todo el ciclo de funcionamiento.
• Dependiendo de la carga real, deberán determinarse medidas de seguridad adecuadas para proteger al usuario.

3 Uso conforme a lo previsto

El atornillador de percusión a batería sirve para apretar y enroscar tornillos en metal, madera,

plásticos y materiales similares dentro del rango máximo de dimensiones especificado.

Para aplicaciones en metal se utilizan tornillos autorroscantes.

Hay que tener en cuenta que el número de revoluciones y el par de giro están directamente relacionados. Esto significa que, cuanto más bajo es el número de revoluciones, menor es el par de giro.

El uso previsto de la herramienta eléctrica es con acumuladores de Festool de la serie BP con la misma clase de tensión.

El usuario responderá de los daños y accidentes causados por un uso inadecua-

do; esto incluye también daños y desgaste por funcionamiento industrial continuo.

4 Datos técnicos

Atornillador de impacto a ba-tería		TID 18
Tensión del motor 18 V
Número de velocidades 3 + modo T
Número de revoluciones en vacío*	1.a velocidad 1.200 rpm
	2.a velocidad 2.000 rpm
	3.a velocidad 3.200 rpm
Par de giro máx. 180 Nm
Par de reacción de la empuña-dura		10 Nm
Alojamiento de herramienta DIN 3126 E		1/4" (6,3 mm)
Alojamiento de herramienta, medida A [5]		9,5 mm
Tamaño máx. de tornillo en madera blanda		8 x 220 mm
Peso conforme al procedi-miento EPTA 01:2014 (con ba-tería BP 18 Li 6,2 AS)		1,7 kg

* Número de revoluciones con la batería totalmente cargada.

Batería BP 18

Voltaje de la batería 18 V

5 Componentes de la herramienta

[1-1] Teclas para desprender la batería

[1-2] Tecla de indicación de la capacidad en la batería

[1-3] Indicación de la capacidad

[1-4] Lámpara LED

[1-5] Selección electrónica de velocidad

[1-6] Interruptor de conexión y desconexión

[1-8] Interruptor de marcha a derecha/izquierda y bloqueo de conexión/transporte

[1-10] Clip de cinturón

[1-11] Superficies de agarre con aislamiento (zona sombreada en gris)

Los accesorios representados o descritos no forman parte íntegra de la dotación de suministro.

Las figuras indicadas se encuentran al principio del manual de instrucciones.

6 Puesta en servicio

6.1 Enganche de cinturón [1-10]

El enganche de cinturón permite fijar breve- mente la herramienta eléctrica a la ropa de tra- bajo. El montaje puede realizarse tanto en el la- do derecho como en el izquierdo de la herra- mienta eléctrica mediante un tornillo [1a].

6.2 Encendido y apagado [1-6]

Presionar = encendido, soltar = apagado

ATENCIÓN

Peligro de lesiones

▶ No mirar directamente la lámpara LED. [4]

La lámpara LED [1-4] se enciende al presionar el interruptor de conexión y desconexión [1-6]. Poner el interruptor de marcha a derecha/izquierda [1-8] en posición central para bloquear el interruptor de conexión y desconexión.

7 Batería

7.1 Cambio de la batería [2]

▶ Pulsar ambas teclas al mismo tiempo [1-1] y extraer la batería hacia adelante.
Encajar la nueva batería, totalmente cargada, en la parte inferior de la herramienta eléctrica.

Al cargar la batería, seguir las instrucciones suministradas con el cargador.

7.2 Indicación de capacidad

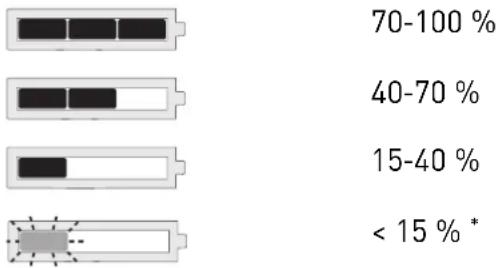

La indicación de la capacidad [1-3] muestra, al accionar la tecla [1-2], el estado de carga de la batería durante aprox. 2 s:

* Recomendación: cargar la batería antes de cada utilización.

i Hallará más información sobre el cargador y la batería con indicación de la capacidad en el manual de instrucciones del cargador y de la batería.

8 Ajustes

ATENCIÓN

Peligro de lesiones

▶ Ajustes solo con la herramienta eléctrica desenchufada

8.1 Cambio de sentido de giro [1-8]

• Interruptor hacia la izquierda = marcha a la derecha
• Interruptor hacia la derecha = marcha a la izquierda

8.2 Ajuste del número de revoluciones/impactos

Cuando se enciende, la máquina se pone automáticamente en la última velocidad/modo seleccionados.

Para utilizar los tornillos autorroscantes, se recomienda el modo T.

▶ Pulsar repetidamente el interruptor de velocidades [1-5] para cambiar de velocidad/modo.

Se ilumina un LED de número de revoluciones

= 1.ª velocidad

Se iluminan dos LED de número de revoluciones

= 2.ª velocidad

Se iluminan tres LED de nú- mero de revoluciones

= 3. ^a velocidad

Se ilumina el LED de modo T

= modo T

Para comprobar que la máquina está en la velocidad correcta, realice una prueba de enroscado.

8.3 Modo T

Modo operativo para el enroscado de tornillos autorroscantes pequeños (<5 x 20 mm) en chapa con subestructura de madera. Después de perforar la chapa, el número de revoluciones se reduce automáticamente para que el atornillado sea más seguro.

9 Alojamiento de herramienta, accesorios de prolongación

ADVERTENCIA

Peligro de lesiones

- Antes de llevar a cabo cualquier trabajo en la herramienta eléctrica, retirar la batería.

9.1 Accesorio compatible

Esta herramienta eléctrica es compatible con las herramientas convencionales con vástago hexagonal de 1/4" según DIN 3126 Forma E 6.3. [5]

Los accesorios CENTROTEC no son compatibles con esta herramienta eléctrica.

9.2 Cambio de herramienta [3]

Para soltar la herramienta, tirar hacia adelante del casquillo de bloqueo del tope de la punta.
▶ Retirar la herramienta.
- Introducir la nueva herramienta en el cas-quillo de bloqueo hasta que encaje con un clic.

9.3 Cambio de la punta de atornillar en la herramienta [3]

▶ Retirar la punta de atornillar de la herramienta.

- Poner una punta de atornillar nueva en la herramienta.

10 Trabajo con la máquina

ADVERTENCIA

Peligro de lesiones

• Colocar la herramienta eléctrica en el tornillo siempre desconectada.
  Fijar la pieza de trabajo de forma que permanezca inmóvil al trabajarla.
• Mantener las manos alejadas de la herramienta cuando esté girando.

ATENCIÓN

Peligro de quemaduras

Durante el funcionamiento, la herramienta y su alojamiento pueden calentarse mucho.

• Al cambiar la herramienta, utilizar guantes de protección.
• Antes de colgarla del clip de cinturón, dejar que se enfríe.

Peligro de lesiones por virutas de metal en el compartimento para puntas.

- Limpiar periódicamente el compartimento para puntas y eliminar las virutas.

Magnético, para recoger las puntas.

10.2 Señales acústicas de advertencia

En los siguientes estados operativos se emiten señales acústicas de advertencia y la máquina se desconecta:

Batería agotada o incompatible o la máquina sobrecargada:

• Cargar/cambiar la batería.
• Reducir el esfuerzo de la máquina.

Al pulsar el interruptor de conexión y desconexión. La máquina se ha sobrecalenta-do.

- Volver a poner la máquina en funcionamiento cuando se haya enfriado.

Máquina averiada.

- Para la resolución de averías, ponerse en contacto con el fabricante.

11 Mantenimiento y cuidado

ADVERTENCIA

Peligro de lesiones y electrocución

• Antes de llevar a cabo cualquier trabajo de cuidado o mantenimiento, retirar siempre la batería de la herramienta eléctrica.
  Cualquier tarea de mantenimiento y reparación que suponga la apertura de la herramienta eléctrica deberá ser realizada únicamente por un taller de servicios autorizado.

El servicio de atención al cliente y de reparaciones solo está disponible a través del fabricante o de los talleres de reparación. Dirección más cercana en: www.festool.es/

servicio

Utilizar solo piezas de recambio Festool originales. Referencia en: www.festool.es/servicio

A fin de garantizar una correcta circulación del aire, las aberturas para el aire de refrigeración dispuestas en la carcasa del motor deben mantenerse libres y limpias.

Mantenga siempre limpios los puntos de conexión de la herramienta eléctrica, el cargador y la batería.

12 Medio ambiente

No desechar con la basura doméstica.

Reciclar las herramientas, los accesorios y los embalajes de forma respetuo-el medio ambiente. Respetar las disposinacionales vigentes.

Solo UE: De acuerdo con la Directiva europea sobre residuos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Información sobre REACH: www.festool.com/reach

13 Observaciones generales

13.1 Bluetooth®

La marca denominativa Bluetooth® y los logotipos son marcas registradas de Bluetooth SIG, Inc. Por lo tanto, todo uso que TTS Tooltechnic Systems AG & Co. KG y, por consiguiente, también Festool, hagan de dicha marca está sujeto a un contrato de licencia.
