Producttype	Accu-slagschroevendraaier
Merk	Festool
Model	TID 18
Nominale spanning	18 V
Toerental onbelast (1e versnelling)	1200 omw/min
Toerental onbelast (2e versnelling)	2000 omw/min
Toerental onbelast (3e versnelling)	3200 omw/min
Maximaal koppel	180 Nm
Opname	Zeskant 1/4" (6,35 mm) volgens DIN 3126 E
Gewicht (met accu BP 18 Li 6,2 Ah)	1,7 kg
Compatibel accutype	Festool BP 18 Li (18 V)
Geluidsdrukniveau	97 dB(A)
Geluidsvermogensniveau	108 dB(A)
Trillingsemissiewaarde	24 m/s²
Verlichting	Ingebouwde LED
Riemclip	Ja, omkeerbare montage
T-modus voor zelftappende schroeven	Ja
Geluidswaarschuwingssignaal	Ja (accu leeg, overbelasting, oververhitting)
Bluetooth-functie	Compatibel met Bluetooth®-accu (optioneel)
Rechts/links loop	Ja, met centrale vergrendeling

Veelgestelde vragen - TID 18 FESTOOL

Hoe vervang ik de accu?

Om de accu te vervangen, druk tegelijkertijd op de twee ontgrendelingsknoppen [1-1] aan weerszijden van de accu en trek de accu naar voren om deze te verwijderen. Plaats de volledig opgeladen nieuwe accu in het onderste deel van het gereedschap totdat deze vastklikt.

Hoe kies ik de juiste snelheid?

Gebruik de snelheidskiezer [1-5] om door de drie snelheden te bladeren. De eerste snelheid (1200 omw/min) is geschikt voor schroeven met een kleine diameter, de tweede (2000 omw/min) voor algemeen gebruik en de derde (3200 omw/min) voor snel schroeven. De T-modus (aangegeven door een speciale LED) wordt aanbevolen voor zelftappende schroeven in plaatmetaal.

Hoe verander ik de draairichting?

Gebruik de schakelaar voor rechts/links loop [1-8] boven de trekker. Duw deze naar links voor rechtsom (vastdraaien), naar rechts voor linksom (losdraaien). Zet hem in de middelste stand om het gereedschap te vergrendelen en onbedoeld starten te voorkomen.

Hoe plaats ik een bit?

Trek de vergrendelingshuls [1-7] naar voren om de boorkop te openen, steek de bit tot aan de aanslag en laat de huls los. Controleer of de bit goed vastzit. Om te verwijderen, trek de huls opnieuw en verwijder de bit.

Welk type bits gebruiken?

Gebruik bits met een zeskantige schacht van 1/4" (6,35 mm) volgens DIN 3126 vorm E. CENTROTEC accessoires zijn niet compatibel met dit gereedschap.

Wat betekent het geluidssignaal?

Een geluidswaarschuwingssignaal klinkt en het gereedschap stopt in drie gevallen: lege of incompatibele accu (laad of vervang de accu), overbelasting (verminder de belasting), of oververhitting (laat het gereedschap afkoelen). Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe reinig ik het gereedschap?

Verwijder voor reiniging de accu. Houd de ventilatieopeningen schoon en vrij. Reinig regelmatig de bitsopname om metaalspanen te verwijderen. Gebruik een droge doek; gebruik geen water of oplosmiddelen.

Kan ik niet-Festool accessoires gebruiken?

Festool raadt aan om alleen door Festool goedgekeurde accessoires voor dit gereedschap te gebruiken. Het gebruik van niet-goedgekeurde accessoires kan het risico op letsel vergroten en het gereedschap beschadigen. Zorg ervoor dat bits compatibel zijn met de zeskantige opname van 1/4".

Hoe gebruik ik de T-modus?

De T-modus is ontworpen voor kleine zelftappende schroeven (≤ 5 x 20 mm) in plaatmetaal. Druk meerdere keren op de snelheidskiezer [1-5] tot de LED van de T-modus brandt. Het gereedschap boort eerst op volle snelheid en vermindert dan automatisch het toerental voor veilig schroeven.

Waar vind ik reserveonderdelen?

Gebruik uitsluitend originele Festool-onderdelen. U kunt ze bestellen bij de erkende klantenservice of via www.festool.fr/services. Neem voor reparatie contact op met een erkende Festool-werkplaats.

GEBRUIKSAANWIJZING TID 18 FESTOOL

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Draag gehoorbescherming!

Draag een veiligheidsbril!

Accupack inbrengen

Accupack uitnemen

CE-markering: Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Unie.

Niet met het huisvuil meegeven.

Tip, aanwijzing

Handelingsinstructie

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen. Worden

de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.

Het begrip "elektrisch gereedschap" dat in de veiligheidsinstructies gebruikt wordt, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) of elektrisch gereedschap met accuvoeding (zonder netsnoer).

Neem de bedieningshandleiding van het op- laadapparaat en het accupack in acht.

2.2 Machinespecifieke veiligheidsvoorschriften voor accuslagschroefmachines

• Houd het elektrische gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij de schroef verborgen stroomleidingen of de eigen aansluitkabel kan raken. Het contact van de schroef met een spanningvoerende leiding kan ook metalen apparaatonderde- len onder spanning zetten en tot een elektrische schok leiden.
• Gebruik geschikte zoekapparaten om verborgen toevoerleidingen op te sporen of raadpleeg het plaatselijke nutsbedrijf. Aontact van inzetgereedschap met een spanningvoerende leiding kan brand veroorzaken of tot een elektrische schok leiden. Beschadiging van een gasleiding kan een explosie veroorzaken. Het penetreren van een waterleiding veroorzaakt materiële schade.

Draag geschikte persoonlijke beschermingsmiddelen: gehoorbescherming en veiligheidsbril.

• Houd het elektrisch gereedschap stevig in de hand. Stel bij het schroeven het toerental correct in. Wees steeds op reactiemomenten bedacht die bij het werken met elektrisch gereedschap kunnen optreden.
• Gebruik het elektrische gereedschap niet in de regen of in een vochtige omgeving. Vocht in het elektrische gereedschap kan tot kortsluiting en brand leiden.
• Wacht tot het elektrische gereedschap tot stilstand gekomen is voor u het weglegt. Het inzetgereedschap kan zich vasthaken en tot het verlies van de controle over het elektrische gereedschap leiden.
• Vermijd onbedoeld inschakelen. Het dragen van elektrisch gereedschap met uw vinger aan de in-/uit-schakelaar kan tot ongelukken leiden. Als u het elektrische gereedschap niet gebruikt, de schakelaar voor links-/rechts-loop [1-8] in de middelste stand zetten om de aan-/uit-schakelaar te vergrendelen.
• Geen netvoeding of accupacks van andere leveranciers voor het gebruik van het accugereedschap toepassen. Geen oplaadapparaten van andere leveranciers voor het laden van de accupacks gebruiken. Het

gebruik van accessoires die niet door de fabrikant worden voorgeschreven, kan tot een elektrische schok en/of ernstig letsel leiden.

- Gebruik alleen inzetgereedschappen en accessoires die door Festool voor dit elektrische gereedschap zijn goedgekeurd.

Het gebruik van niet-goedgekeurd inzetgereedschap of accessoires kan tot een verhoogd letselrisico en aanzienlijke onbalans leiden. Dit kan de kwaliteit van de werkresultaten verslechteren en de slijtage van het elektrisch gereedschap verhogen.

2.3 Emissiewaarden

De volgens EN 62841 bepaalde waarden bedragen gewoonlijk:

Geluidsdrukniveau L

$$ _ {\mathrm{PA}} = 9 7 \mathrm{dB(A)} $$

Geluidsvermogensniveau L

$$ _ {\mathrm{WA}} = 1 0 8 \mathrm{dB(A)} $$

Onzekerheid K = 3 dB

VOORZICHTIG

Geluid dat bij het werk optreedt Beschadiging van het gehoor

▶ Gehoorbescherming gebruiken.

Trillingsemissiewaarde a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 62841:

$$ a _ {h} = 2 4 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ K = 4 \mathrm{m} / \mathrm{s} ^ {2} $$

De aangegeven emissiewaarden (trilling, geluid)

• zijn geschikt om machines te vergelijken,
• om tijdens het gebruik een voorlopige in- schatting van de trillings- en geluidsbelas- ting te maken
• en gelden voor de belangrijkste toepassingen van het elektrische gereedschap.

VOORZICHTIG

Emissiewaarden kunnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van het gereedschap en de soort van het bewerkte werkstuk.

• De werkelijke belasting tijdens de gehele bedrijfscyclus moet beoordeeld worden.
• Afhankelijk van de werkelijke belasting moeten passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd.

3 Gebruik volgens de voorschriften

De accuslagschroefmachine is geschikt voor het indraaien en vastschroeven van schroeven tot aan de aangegeven maximale afmetingen evenals voor het boren in metaal, hout, kunststoffen en soortgelijke materialen.

Als toepassing in metaal zijn zelftappende boorschroeven bedoeld.

Denk eraan dat het toerental en draaimoment rechtstreeks verband met elkaar houden. Dit betekent: hoe lager het toerental, des te lager het draaimoment.

Het elektrische gereedschap is bedoeld voor gebruik met Festool-occupacks van de serie BP uit dezelfde spanningsklasse.

Voor schade en ongevallen bij niet-reglementair gebruik is de gebruiker aansprakelijk; daaronder valt ook schade en slijtage door industrieel permanent gebruik.

Accuslagschroefmachine TID 18

Motorspanning 18 V
Aantal versnellingen 3 + T-modus
Onbelast toe- rental*	1e versnelling	1200 min ^-1
	2e versnelling	2000 min ^-1
	3e versnelling	3200 min ^-1
Max. draaimoment 180 Nm
Reactiemoment op de hand- greep		10 Nm
Gereedschapsopname DIN 3126 E		1/4" (6,3 mm)
Gereedschapsopname maat A [5]		9,5 mm
Max. schroefgrootte in zacht hout		8 x 220 mm
Gewicht conform EPTA-proce- dure 01:2014 (met accupack BP 18 Li 6,2 AS)		1,7 kg

* Toerentalopgaven met volledig geladen accu-pack.

Accupack BP 18

Accuspanning 18 V

5 Apparaatelementen

[1-1] Toetsen voor het losmaken van het accupack
[1-2] Toets capaciteitsindicatie op het accupack
[1-3] Vermogensindicatie
[1-4] LED-lamp
[1-5] Elektronische versnellingskeuze
[1-6] Aan-/uit-schakelaar
[1-7] Vergrendelingshuls
[1-8] Schakelaar voor links-/rechtsloop en inschakelvergrendeling/transportver-grendeling
[1-9] Bithouder
[1-10] Riemclip
[1-11] Geïsoleerde greepvlakken (grijs gearceerd gebied)

Afgebeelde of beschreven accessoires behoren voor een deel niet tot de leveringsomvang.

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

6 Ingebruikneming

6.1 Riemclip [1-10]

Met de riemclip is het mogelijk korte tijd het elektrisch gereedschap aan de werkkleding te bevestigen. De bevestiging is zowel links als rechts met een schroef op het elektrisch gereedschap mogelijk [1a].

6.2 In-/uitschakelen [1-6]

Indrukken = AAN, loslaten = UIT

VOORZICHTIG

Gevaar voor letsel

▶ Niet direct in de LED-lamp kijken! [4]

Het LED-lampje [1-4] brandt bij ingedrukte aan-/uit-schakelaar [1-6].

De schakelaar voor links-/rechtsloop [1-8] in de middelste stand zetten om de aan-/uit-schakelaar te vergrendelen.

7 Accupack

7.1 Accupack vervangen [2]

▶ Gelijktijdig beide toetsen indrukken [1-1] en het accupack naar voren eruit trekken.

- Het nieuwe, volledig geladen accupack in de onderkant van het elektrische gereedschap vastklikken.

Voor het opladen van het accupack de met het oplaadapparaat meegeleverde instructies in acht nemen!

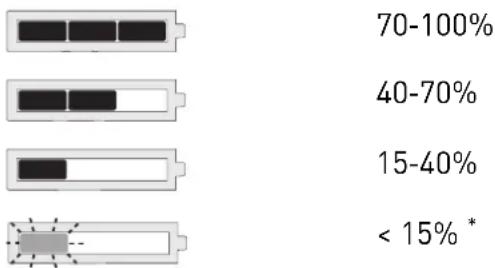

7.2 Vermogensindicatie

De capaciteitsindicatie [1-3] geeft als de toets [1-2] wordt ingedrukt de laadtoestand van het accupack ca. 2 sec. lang aan:

* Advies: Laad het accupack op alvorens de machine verder te gebruiken.

① Meer informatie over oplaadapparaat en accupack met capaciteitsindicatie vindt u in de bedieningshandleidingen van accupack en oplaadapparaat.

8 Instellingen

VOORZICHTIG

Gevaar voor letsel

- Instellingen alleen uitvoeren bij uitgeschakeld elektrisch gereedschap!

8.1 Draairichting veranderen [1-8]

• Schakelaar naar links = rechtsdraaiend
• Schakelaar naar rechts = linksdraaiend

8.2 Toerental/aantal slagen instellen

Het apparaat bevindt zich na het inschakelen automatisch in de laatst gekozen versnelling/modus.

Voor het gebruik van zelftappende boorschroeven wordt de T-modus aanbevolen.

▶ Herhaaldelijk de versnellingsschakelaar [1-5] indrukken om de versnelling/modus te wisselen.

Een toerental-LED brandt

= 1e versnelling

Twee toerental-LED's branden

= 2e versnelling

Drie toerental-LED's branden

= 3e versnelling

T-modus-LED brandt

=T-modus

① Test de juiste versnellingsstand door een voorafgaande testinschroeving.

8.3 T-modus

Bedrijfsmodus voor het inschroeven van kleine, zelftappende boorschroeven (< 5 x 20 mm) in plaatstaal met houten onderconstructie. Na het doorboren van het plaatstaal wordt automatisch het toerental verminderd om een veilig inschroeven mogelijk te maken.

9 Gereedschapsopname, aanzetstukken

WAARSCHUWING

Gevaar voor letsel

- Vóór alle werkzaamheden aan het elektrische gereedschap het accupack van het elektrische gereedschap verwijderen!

9.1 Compatibele accessoires

Dit elektrische gereedschap is compatibel met in de handel verkrijgbare gereedschappen met 1/4" zeskantschacht conform DIN 3126 vorm E 6.3. [5]

CENTROTEC-accessoires zijn niet compatibel met dit elektrische gereedschap.

9.2 Inzetgereedschap wisselen [3]

• Vergrendelingshuls van de bitvergrendeling naar voren trekken om het inzetgereedschap los te maken.
  ▶ Inzetgereedschap uitnemen.
• Het nieuwe inzetgereedschap in de vergrendelingshuls voeren tot het inzetgereedschap met een klik vastklikt.

9.3 Bit in inzetgereedschap wisselen [3]

▶ Bit uit het inzetgereedschap nemen.
- Daarna de nieuwe bit in het inzetgereedschap plaatsen.

10 Werken met de machine

WAARSCHUWING

Gevaar voor letsel

• Plaats het elektrische gereedschap alleen op de schroef wanneer het uitgeschakeld is!
• Werkstuk zo bevestigen dat het tijdens de bewerking niet kan bewegen.
• De handen weghouden van draaiend inzetgereedschap.

VOORZICHTIG

Verbrandingsgevaar

Gereedschapsopname en inzetgereedschap kunnen tijdens het gebruik zeer heet worden!

• Bij het wisselen van inzetgereedschappen veiligheidshandschoenen dragen!
• Vóór het ophangen aan de riemclip laten afkoelen.

10.1 Bithouder [1-9]

WAARSCHUWING

Letselgevaar door spanen in het bitmagazijn.

- Bitmagazijn regelmatig reinigen en van spanen ontdoen.

Magnetisch, voor de opname van bits.

10.2 Akoestische waarschuwingssignalen

Bij de volgende bedrijfsomstandigheden klinkt een akoestisch waarschuwingssignaal en wordt de machine uitgeschakeld:

peep

Accu leeg/incompatibel of gereedschap overbelast.

• Accu laden/vervangen.
• Het apparaat minder be- lasten.

peep

Bij het bedienen van de aan-/uit-schakelaar. Apparaat is oververhit.

- Na afkoeling apparaat weer in bedrijf nemen.

peep peep peep

Apparaat defect.

- Voor het verhelpen van de fout contact opnemen met de fabrikant.

11 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

• Vóór alle onderhouds- en reparatiewerkzaamheden altijd het accupack van het elektrische gereedschap verwijderen.
  ▶ Alle onderhouds- en reparatiewerkzaamheden waarvoor het vereist is om de behuizing van het elektrische gereedschap te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleen door fabrikant of door servicewerkplaatsen. Adres bij u in de buurt op: www.festool.nl/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

Om de luchtcirculatie te garanderen, moeten de koelluchtopeningen in de motorbehuizing altijd vrij en schoon gehouden worden.

De aansluitcontacten van het elektrisch gereedschap, oplaadapparaat en accupack schoon houden.

12 Milieu

Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze

af. Neem de geldende nationale voorschriften in acht.

Alleen EU: Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu-vriendelijke wijze te worden afgevoerd.

Informatie voor REACH: www.festool.com/reach

13 Algemene aanwijzingen

13.1 Bluetooth®

Het woordmerk Bluetooth® en de logo's zijn geregistreerde merken van Bluetooth SIG, Inc. en worden door TTS Tooltechnic Systems AG & Co. KG en dus door Festool onder licentie gebruikt.
