GEBRUIKSAANWIJZING DWC 182500 Basic FESTOOL

de Originalbetriebsanleitung - Akku-Trockenbauschrauber 7

en Original Instructions - Cordless drywall screwdriver 13

fr Notice d'utilisation d'origine - Visseuse sans fil pour placoplatre 19

es Manual de instrucciones original - Taladro atornillador para pladur 26

it Istruzioni per l'uso originali - Trapano avvitatore a batteria per cartongesso 33

nl Originele gebruksaanwijzing - Accu schroefmachine voor gipsplaat 40

sv Originalbruksanvisning - Borr/skruvdragare med batteripaket für gipsväg-gart

fi Alkuperäiset käytöohjeet - Akkukäytöinen ruuvinväännin kipsikartongin asennukseen

da Original brugsanvisning - Akku skruemaskine til gipsplader 59

nb Originalbruksanvisning - Batteridrevet skrumaskin for gipskartong 65

pt Manual de instruções original - Aparafusadora de accumulator para gesso cartonado

ru ÖpinihaNbHepe rykoBovdCTBO po ekCnIyatauNi - AkKymyIaTOpNbI shypynOBertdddd TnncokapToHa

cs Originalní námod k použití - Akusroubovák pro sádrokarton 85

pl Oryginalna instrukcja eksplaataci - Wkrétarka akumulatorowa do ptyt gipso-wo-kartonowych

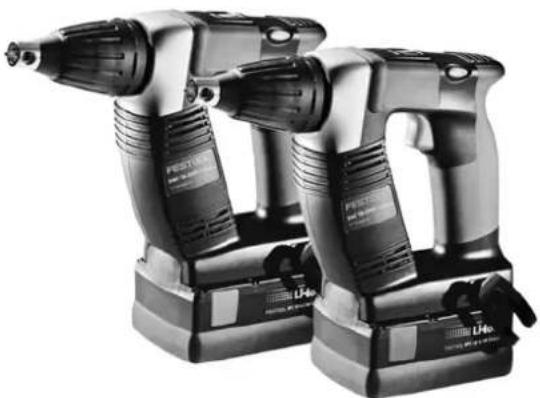

DWC 18-2500

DWC 18-4500

3a

3b

4

5

6

7

8

9

10

nL EG-conformiteitsverklaring. Wij verklaren op eigena verantwoordelijkheid dat dit produit voldoet aan de volgende normen of normatieve documenten:

1 Symbolen 40
2Veiligheidsvoorschriften. 40
3 Gebruik volgens de voorschriften. 41
4 Technische gegevens. 42
5 Apparaatelementen 42
6 Ingebruikneming 42
7 Installingen 42
8 Gereedschapopname, aanzetstukken.... 42
9 Werken met de machine. 43
10 Aanwijzingen 44
11 Onderhoud en verzorging. 45
12 Milieu. 45
13 Algemene aanwijzingen 46

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Draag gehoorbescherming!

Draag een veiligheidsbril!

Niet met het huisvuil meegeven.

CE-markering: Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Unie.

Tip, aanwijzing

Handelingsinstructie

Accupack inbrengen

Accupack uitenemen

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen. Worden

de veiligheidsinstrumentes en aanwijzingen nicht in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gezolg hebben.

Bewaar alle veiligheidsinstructies en aanwij-zingen om ze later te konnen raadplegen.

Het begrip "elektrisch gereedschap" dat in deveiligheidsinstrumenties gebruikt worden, heeft betrekker op elektrisch gereedschap met netvoeding [met netsnoer] of elektrisch gereedschap met accuvoeding (zonder netsnoer).

Neem de bedieningshandleiding van het oplaadapparaat en het accupack in acht.

2.2 Machinespecifieke veiligheidsvoorschriften

• Houd het elektrische gereedschap aan de geïsoleerde greepvlakken vast als u werkzamheden uitvoert waar bij des schroef verborgen stroomleidingen kan raken. Het contact van de schroef met een spanningvoerende leiding kan ook metalen apparaatonderdelen onder spanning zetten en tot een elektrische schok leiden.
• Gebruik geschikte zoekapparaten om verborgen toevoerleidingen op te sporen of raadpleeg hetplaatselijke nutsbedrijf. Aontact van inzetgereedschap met een spanningvoerende leiding kan brand veroorzaken of tot een elektrische schok leiden. Beschadiging van een gasleiding kan een explosie veroorzaken. Het penetreren van een waterleiding veroorzaakt materiele schade.

Draag geschikte persoonlijke beschermingsmiddelen: gehoorbescherming enveiligheidsbril.

ATTENTIE! Elektrisch gereedschap kan blokkeren en een plotselinge terugslag

veroorzaken! Direct uitschakelen!

• Houd het elektrisch gereedschap stevig in de hand. Stel bij het schroeven het toeren-tal correct in. Wees voorbereid op een hoog reactiemoment dat een draai van het

elektrisch gereedschap veroorzaakt en letsel tot gevolg kan hebben.

- Gebruik het elektrisch gereedschap nicht in de regen of in een vochtige omgeving.

Vocht in het elektrisch gereedschap kan tot kortsluiting en brand leiden.

Aan-/uit-schakelaar nicht continu vergrendelen!
- Door koppeling van magazijnadapter en droogbouwschroeevendraaier ontstaat een apparaat waarvoor de veiligheidsvoorschriften en -instructies van de droogbouwschroeevendraaier gelden.
- Geen netvoeding of accupacks van andere leveranciers voor het gebruik van het accugereedschap toepassen. Geen oplaad-apparaten van andere leveranciers voor het laden van de accupacks gebruiken. Het gebruik van accessoires die Niet door de fabrikant worden voorgeschreven, kan tot een elektrische schok en/of ernstig letsel leiden.

2.3 Emissiewaarden

De volgens EN 62841 bepaalde waarden bedra-gen gewoonlijk:

DWC 18-2500

Geluidsdrukniveauau L PA=67dB(A)

Geluidsvermogensniveau L WA=78dB(A)

Onzekerheid K = 3 dB

DWC 18-4500

Geluidsdrukniveauau L PA=72dB(A)

Geluidsvermogensniveau L WA = 83 dB(A)

Onzekerheid K = 3 dB

ORZICHTIG

Geluid dat bij het werk opttreedt

Beschadiging van het gehoor

• Gehoorbescherming gebruiken.

Trillingsemissiewaarde a_h (vectorsom van drie richten) en onzekerheid K bepaald volgens EN 62841:

DWC 18-2500 a_h ≤slant 2.5 m/s^2

De aangegeven emissiewaarden (trilling, geluid)

-ijd geschickt om machines te vergelijkken,
- omijdens het gebruik een voorlopige in-schatting van de trillings- en geluidsbelast-ing te make
- en gelden voor de belangrijkste toepassin-gen van het elektrische gereedschap.

VOORZICHTIG

Emissiewaarden konnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van het gereedschap en de soort van het bewerkte werkstuk.

De werkelijkke belasting tijdens de gehele bedrijfscylus要去beoordeeld worden.
- Afhankelijk van de werkelijkke belasting moeten passende verilgheidsmaatregelen ter bescherming van de bediener worden vastgelegd.

3 Gebruik volgens de voorschriften

Droogbouwschroevendraaier geschikt voor vol-gende schroefwerkzaamheden:

DWC 18-2500

-Gipsvezelplaten op metaal- en houtconstructions met snelbouwschroeven met freesribben
- Spanplaten/OSB op houtconstructie met hout- en spanplaatschroeven tot D 5 mm

DWC18-4500

Gipskartonplaten op metaalprofielrails ≤ 0,88 mm) met snelbouwschroeven met fijneshroefdraad
-Gipskartonplaten op metaalprofielrails ≤ 2,25 mm) met snelbouwschroeven met boorpunt
-Gipskartonplaten op houtconstructions met snelbouwschroeven met grove schroefdraad

Het elektrische gereedschap is geschikt voor gebruik met Festool-accupacks van de series BPuitdezelfde spanningsklasse.

Voor schade en ongevalten bij Niet-reglementair gebruik is de gebruiker aansprakelijk; waaronder valt ook schade en slijtagedoor industrieel permanent gebruik.

Accu-droogbouwschroeverbendraier DWC 18-2500 DWC 18-4500
Motorspanning 18 V 18 V
Onbelast toerental*	0 - 2500 min-1	0 - 4500 min-1
Draaimoment zacht/hard 7/18 Nm 5/14 Nm
Gereedschapsopname 1/4 '' DIN 3126 /ISO 1173		1/4 '' DIN 3126 /ISO 1173
Maximale verwerkbare schroeflengte 55 mm 55 mm
Gewicht conform EPTA-procedure 01:2014 (met accupacken magazijnadapter)		2 kg
Gewicht zonder accupack 1,2 kg
Gewicht met diepteaanslag zonder accupack 1,3 kg
Gewicht met magazijnadapter zonder accupack 1,6 kg

• Toerentalopgaven met volledig geladen accu-pack.

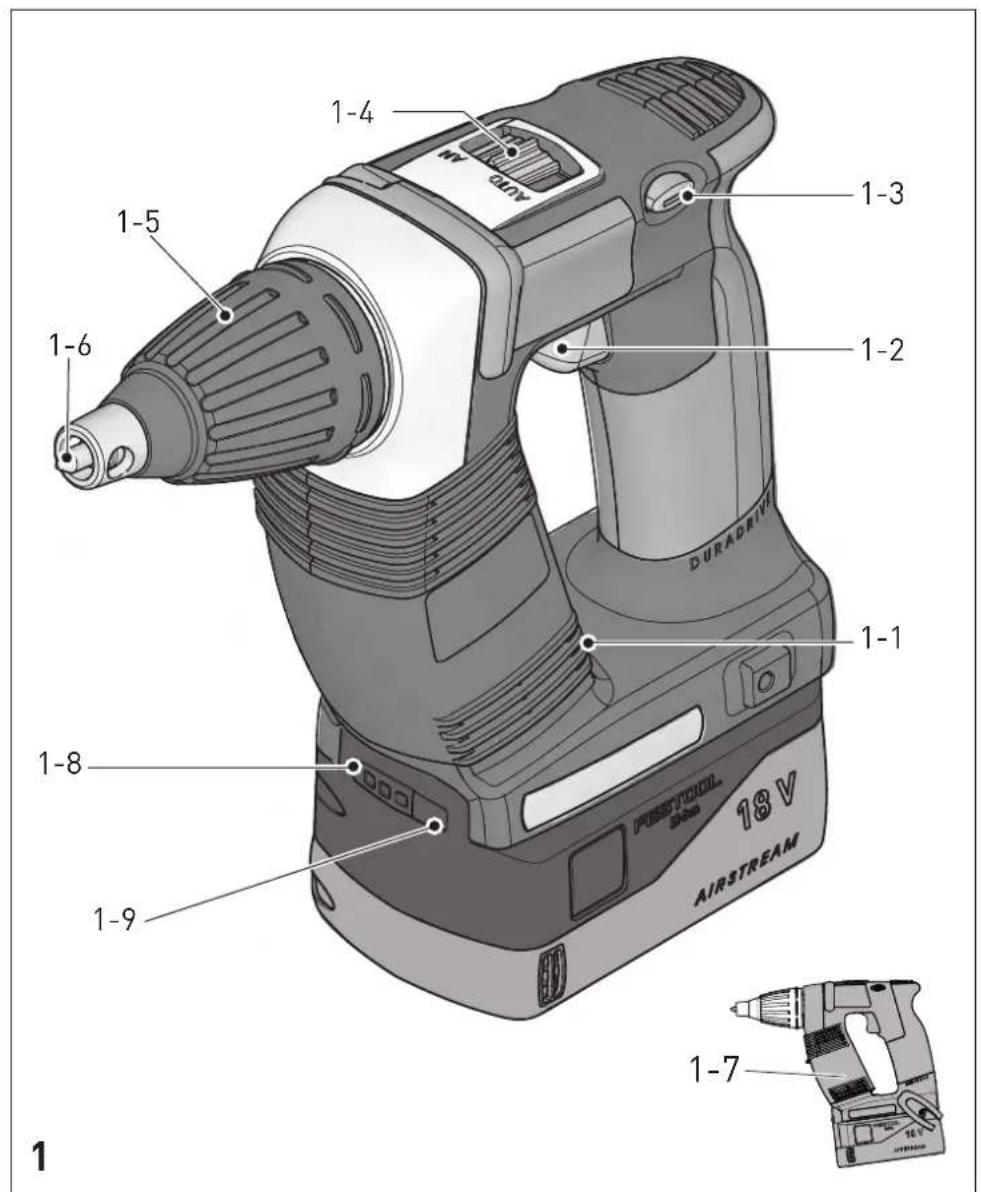

5 Apparaatelementen

[1-1] Bithouder
[1-2] Aan-/uit-schakelaar
[1-3] Schakelaar voor links-/rechtsloop
[1-4] Omschakelaar AUTO/MAN
[1-5]Diepteaanslag
[1-6] Bit
[1-7] Geisoleerde greepvlakken (grijs gear- ceerd gebied)
[1-8] Toets capaciteitsindicatie op het accu-pack
[1-9] Vermogensindicatie

Afegebeelde of beschreiben accessoires behoren voor een deel Niet tot de leveringsomvang. De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

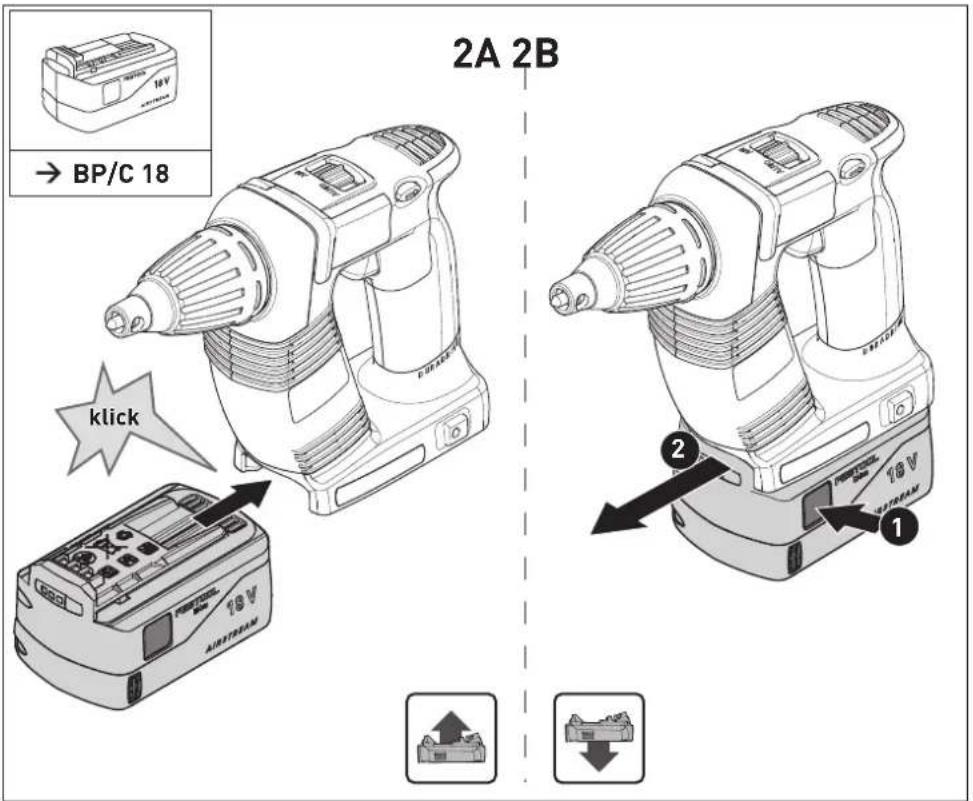

6 Ingebruikneming

Accupack verwijderen [2 B]

Het accupack is bij levering direct klaar voor gebruik en kan.altijd worden opgeladen.

Accupack verwijderen [2 B]

Het.accupack is bij levering direct的那一ar voor gebruik en kan alkijd worden opgeladen.

Meer informatatie over accupack en oplaadapparaat vindt u in de bedienningshandleidingen van accupack en oplaadapparaat.

7 Installingen

VOORZICHTIG

Gevaar voor letsel

• Instellungen alleen uitvoeren bij uitgeschakeld elektrisch gereedschap!

7.1 Draairichting veranderen [1-3]

Schakelaaraarlinks = rechtsdraaiend
Schakelaaraarrechts = linksdraaiend

8 Gereedschapopname, aanzetstukken

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Neem voor alle werkzaamheden aan de machine algijd het accupack van de machi-ne!

8.1 Bithouder

Dankzij de bithouder können bits snel worden gewisseld.

ORZICTHIG

Letselgevaar door heet en scherp gereed-schap

• Geen stomp of defect inzetgereedschap gebruiken.
  Veiligheidshandschoenen dragen.

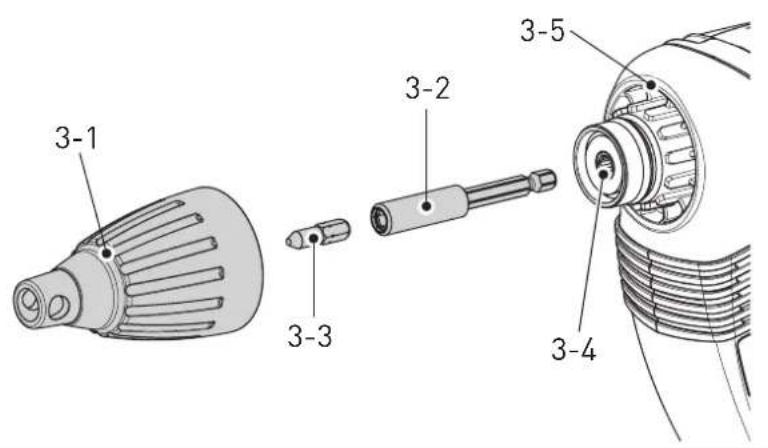

Bithouder monteren

Schakelaar [1-4] op positie MAN zetten.
De bithouder [3-2] in de gereedschapshou der [3-4] steken tot deze vastklikt.
Bit [3-3] in de houder plaatsen.
Daarna de diepteaanslag op de aandrijvingsbehuizing aanbrengen zoals in hoofdstuk beschreiben.

Bithouder demonteren

De diepteaanslag afnemen zoals in hoofdstuk beschreiben.
De bithouder door krachtig trekken uit de gereedschapsopname nemen.

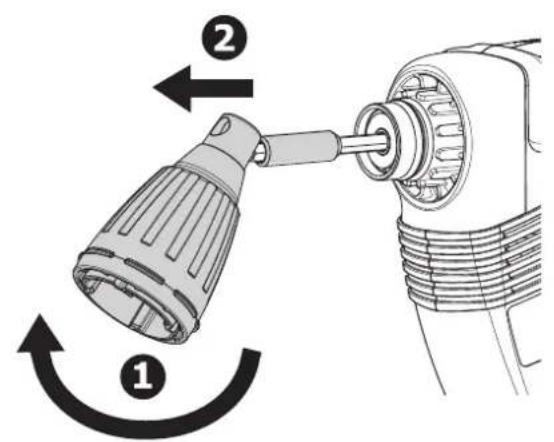

8.2 Bit wisselen

Voor het wisselen van de bit [1-6] kunt u de diepteaanslag [1-5] gebruiken.

Hiertoe de diepteaanslag zoals in afbeeling [3b] te zien is op de bit plaatsen.
Door het schuin wegdraaien van de diepteaanslag met de bit en gelijktijdig trekken kan de bit verwijderd worden.
Daarna de neue bit in de bithouder plaatsen.

9 Werken met de machine

9.1 In-/uitschakelen [1-2]

Het apparaat wordt nicht alleen door indrukken van de schakelaar [1-2] gestart - dit is geen defect van het apparaat!

Na het inschroeven op de gewenste diepte schakelt het apparaat automatischuit!

Het apparaat kan op verschillende manieren worden ingeschakeld:

al

Door middel van de rechts-/links-schakelaar [1-3] de draaiing maar rechts van het apparaat inschakelen.
- Omschakelaar [1-4] op positie MAN zetten.
- Om het apparaat in te schakelen, schake-laar [1-2] bedieren en gelijktijdig met de bit op de schroef drukken.

Door druk op de schakelaar [1-2] kan het toerental traploos worden gewijzigd.

b]

Door middel van de rechts-/links-schakelaar [1-3] de draaiing maar rechts van het apparaat inschakelen.
- Omschakelaar [1-4] op positie AUTO zetten.
- Om het apparaat in te schakelen, met de bit op de schroef drukken.

De schakelaar [1-2] hoeft nicht ingedrukt te worden! Het hoogste toerental is automatisch ingesteld.

cl

Door middel van de rechts-/links-schakelaar [1-3] de draaiing maar links van het apparaat inschakelen.
Apparaat door middel van schakelaar [1-2] inschakelen.

De omschakelaar MAN/AUTO [1-4] staat op een willekeurige positie.

Door druk op de schakelaar [1-2] kan het toerental traploos worden gewijzigd.

De droogbouwschroeevendraier loopt bij draaing maar links alleen door indrukken van de schakelaar [1-2] zonder extra druk op de bit.

Voor het uitschroeven van schroeven hoeft de diepteaanslag waarom Niet afgenomen te worden.

9.2 Diepteaanslag

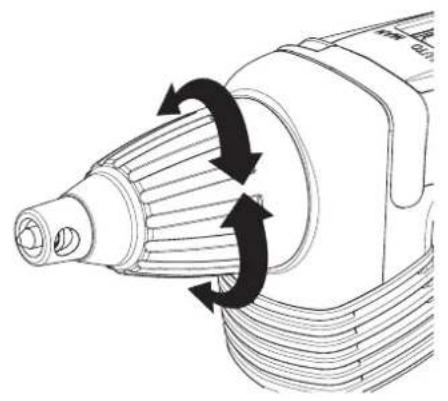

Door draaien aan de diepteaanslag [1-5] kan de schroefdiepe ingesteld worden, zie afbeeling [4]. De instelnauwkeurigheid bedraagt ± 0,1 mm.

Naar links draaien

Schroef wordt dieper ingeschroefd.

Naar rechts draaien

De schroef wordt minder diep ingeschroefd.

Na de diepte-instelling een paar schroeven als test inschroeven en daarna eventueel de diepte corrigeren.

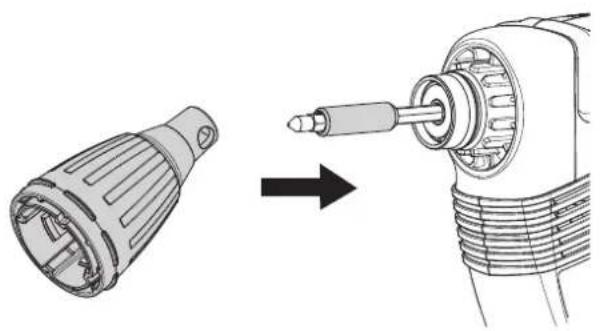

Diepteaanslag monteren

De diepteaanslag [3-1] op de aandrijvingsbehuizing [3-5]plaatsen.
Daarna met druk opsteken tot de diepteaanslag hoorbaar vastklikt.

Diepteaanslag demonteren

Door krachtig trekken de diepteaanslag van de aandrijvingsbehuzing afnemen.

9.3 Steigerhaak en riemclip

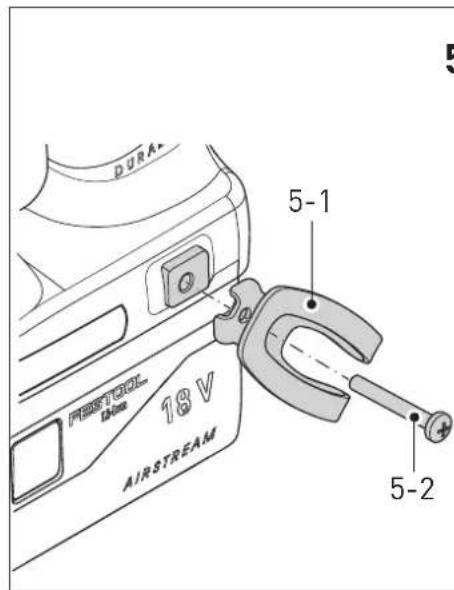

Met de riemclip [5-1] kan het apparaatijdelijk aan de werkkleding worden bevestigd. De clip kan links of rechts met de schroef [5-2] aan het apparaat worden gemonteerd en is zodoende geschikt voor links- alsrechtshandigen - zich afbeelding [5].

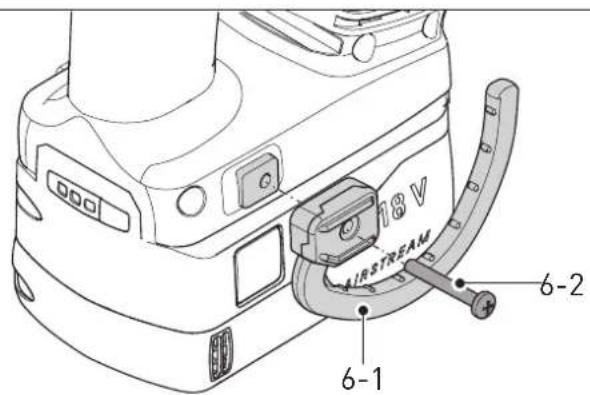

Het apparaat is van een haak [6-1] voorzien waarmee het apparaat kan worden opgehan-gen. De haak kan links of rechts met de schroef [6-2] aan de behuizing worden gemonteerd -zie afbeelding [6].

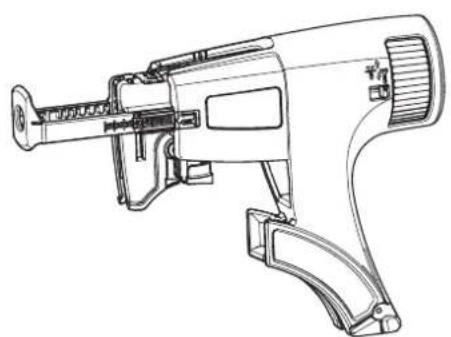

9.4 Magazijnadapter

Met behulp van de magazijnadapter kan continu, zonder onnodige pauzes, worden gewerkt.

Magazijnadapter monteren

Zoals in hoofdstuk 8 beschreiben, diepteaanslag [3-1] op bithouder [3-2] met bit af-nemen.
- Omschakelaar [1-4] op positie MAN zetten.

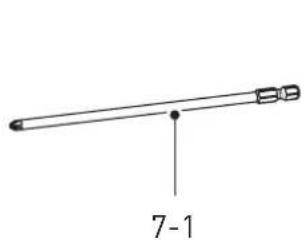

De lange bit [7-1] in de gereedschapsopname [3-4] steken tot deze vastklikt.
Daarna de magazijnadapter op de aanrijvingsbehuizing aanbrengen. De magazijnadapter要去hoorbaar vastklikken.
- De magazijnadapter kan in afstanden van 30^ worden geplaatst.

Magazijnadapter demonteren

• De magazijnadapter door krachtig te trekken van de aandrijvingsbehuizing afnemen.

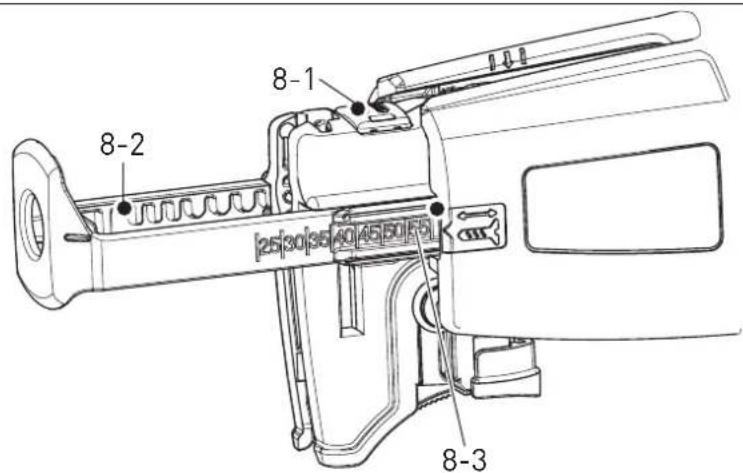

Installing van de schroeflengte

Door op de toets [8-1] te drukken, kan de diepteaanslag [8-2] in- of losgekoppeld worden waardoor deze op de gewenste schroeflengte kan worden ingesteld.

De ingestelde schroeflengte is aan de zichkant van de diepteaanslag [8-3] afleesbaar.

Inleggen van de schroevenriemen

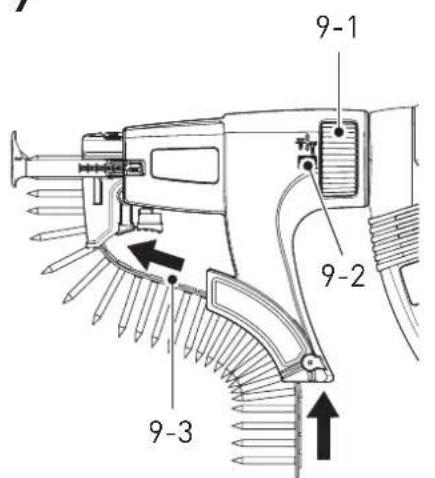

• De schroevenriem [9-3] eerst door de onderste magazijngeleider trekken en daarna in de sledegeleider invoegen tot de schroef in+zijn werkpositie vastklikt.

Vergewis u door een lichte ruk aan de schroevenriem ervan dat deze correct op zich planta zit.

Controller of de eerste schroef in des schroefas ligt - zie afbeelding [9].

• Via de stelknop [9-1] de gewenste inschroefdiepte instellen.
  Door maar rechts te draaien worden des schroeven dieper ingedraaid. Door maar links te draaien worden ze minder diep in

gedraid. Op de voorkeuze-indicatie [9-2]

kan de actuèle instelling worden afgelezen. Na deinsteling een paar schroeven als test inschroeven en daarna eventueel met de stelknop[9-1] de diepte-instelling corrigeren. Elke verandering van de instelling komt overeen met een verschuiving van de aanslag met ± 0,1 mm.

Wij adviseren om in de automatische modus te schroeven - zie hoofdstuk 9.1 b).

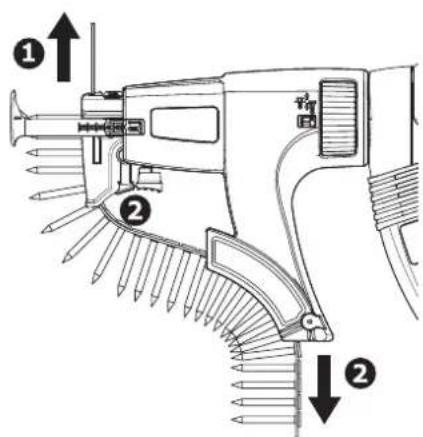

Verwijdering van de schroevenriem

De verwijdering van de schroevenriem geleurt door een eenvoudige haal maar boven (afbeelding [10] f door bediening van de transporthendel en door gelijktijdig de schroevenriem� beneden te trekken (afbeelding [10]

10 Aanwijzingen

• De magazijnadapter mag Niet in het ge-deelte van de diepteaanslag vastgehouden worden!
• Elke schroefhandeling moet tot het einde uitgevoerd worden. Een onderbreking van het schroeven of van de drukuitoefening bij het schroeven kan functiestoringen aan het apparaat veroorzaken.
• De schroefriemen mogen alleen bij stilstand van het apparaat worden verrangen.
• De magazijnadapter in geen geval op andere dan in deze bedieningshandleiding beschreiben manier gebruiken.
  -Uitsluitend originele schroefbits gebruiken.
  -Uitsluitend originele in riem bevestigdeschroeven gebruiken.
• De schroefriemen alkijd in de originele verpakking bewaren.
• Altijd onder een rechte hoek werkken tot de plaat die bevestigd要去 worden.

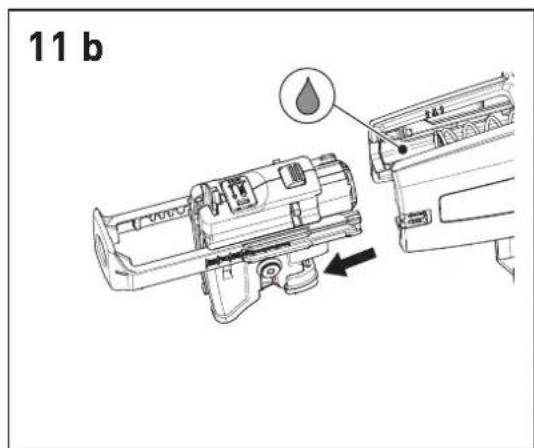

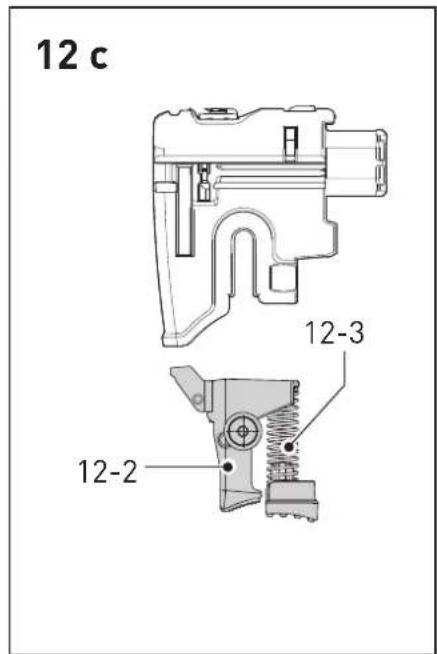

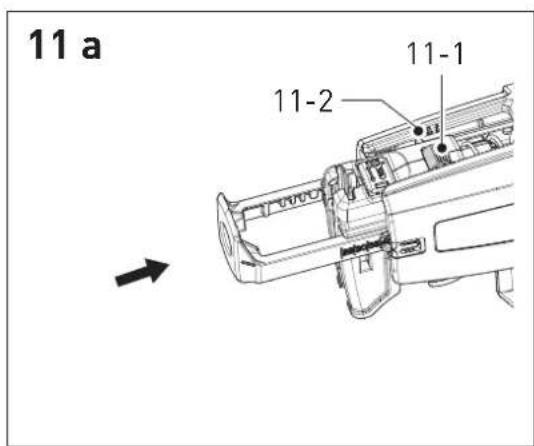

10.1 Onderhoud van de magazijnadapter

De magazijnadapter is in principe onderhoudsvrij. Na langer gebruik worden aanbevolen omdeze met perslucht te reinigen.

De magazijnadapter mag in het gedeelte van sledegeleider - zie afbeelding [11b] - gesmeerd worden.

Voor de reiniging kan de magazijnadapter, zoals in de volgende punten beschreiben, worden gedemonteerd.

Vóor de reiniging de schroevenriem op de in het hoofdstuk paragraaf <Verwijdering van de

schroevenriem> beschreiben manier uithet magazijn nemen.

De magazijnadapter van de droogbouwschroe-vendraaier afnemen.

Sleededemontage

De diepteaanslag [8-2] zo ver in de behui-zing drukken tot de vergrendelingstoets [11-1] zich ter hoogte van de markingsoor de sleededemontage [11-2] bevindt-zie afbeelding [11a].
- Vergrendelingstoets [11-1] indrukken en gegelijktijdig de slede uit het magazijn trekken - zich afbeelding [11b].

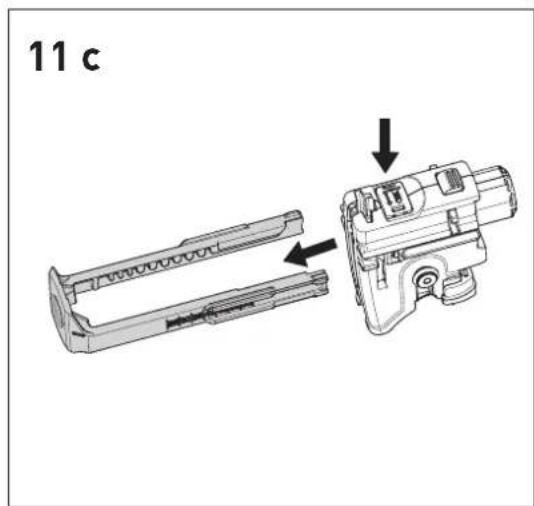

Toets [8-1] indrukken en gelijktijdig die diepteaanslag losmaken - zie afbeeling [11c].

Demontage van de transporthendel

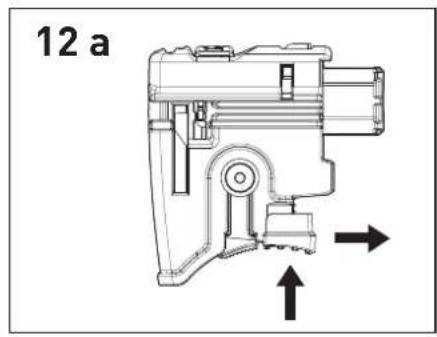

• Toets [12-1] indrukken en gelijktijdig in pijlrichting schuiven - zie afbeelding [12a].

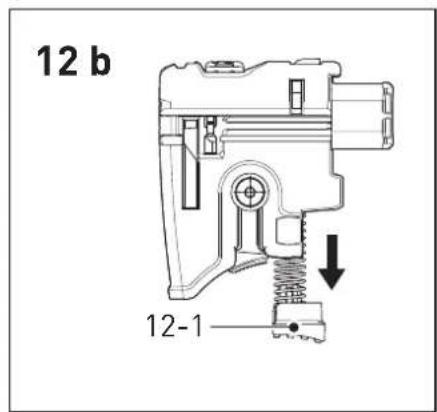

  De vrijgekomen toets [12-1] (afbeeling [12b]) samen met de transportenhel [12-2] en met de veer [12-3]uit de sle-de nemen (afbeeling [12c]).
  De afzonderlijke onderdelen reinigen, defecte of versleten onderdelen verrangen en daarna in omgekeerde volgorde monteren.

Bij de herinbouw van de transporthendel in de slede op de correcte bevestiging van de veer [12-3] in de transporthendel letten. Een verkeerde montage kan het transport van de schroevenriem storen.

10.2 Akoestische waarschuwingssignalen

Bij de volgende bedrijfstoestanden klinken waarschuwingssignalen en worden de machineuitgeschakeld:

peep — —

• Accu leeg of machine overbelast.
  Vervang de accu.
  Belast de machine minder.

peeppeep

Machine is oververhit.
Na afkoeling kunt u de machine weer in bedrijf nemen.

peep peep peep

-Li-ion-accupack is oververhit of defect.
- Controller de werkig bij een afgekoeld accupack met het oplaadapparaat.

11 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Voor alle onderhouds- en reparatiewerkzaamheden altijd het accupack van het elektrische gereedschap verwijderen.
Alle onderhouds- en reparatiewerkzaam-heden, waaroor het vereist is om de motorbehuizing te openen, mogen alleen in een geauthoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie al-leen door fabrikant of door servicewerkplaatsen. Adres bij u in de buurt op: www.festool.nl/ service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

Omdeluchtcirculatie te garanderen, moeten de koellluchtopeningen in de motorbehuizing alkijd vrij en schoon gehonden worden.

De aansluitcontacten van het elektrisch ge-reedschap, oplaadapparaat en accupack schoon houden.

12 Milieu

Geef het apparaat Niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze hem de geldende nationale voorschriften in

Alleen EU: Volgens de Europese richtig inzake gebruike elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten geschienen te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

Informatie voor REACH: www.festool.com/ reach

13 Algemene aanwijzingen

13.1 Bluetooth®

Het wordenmerk Bluetooth® en de logo's zijn geleistreeerde merken van Bluetooth SIG, Inc. en worden door TTS Tooltechnic Systems AG & Co. KG en dus door Festool onder licentie gezruikt.
