Produkttyp	Akku-Schlagschrauber
Marke	Festool
Modell	TID 18
Nennspannung	18 V
Leerlaufdrehzahl (1. Gang)	1200 U/min
Leerlaufdrehzahl (2. Gang)	2000 U/min
Leerlaufdrehzahl (3. Gang)	3200 U/min
Maximales Drehmoment	180 Nm
Werkzeugaufnahme	Sechskant 1/4" (6,35 mm) nach DIN 3126 E
Gewicht (mit Akku BP 18 Li 6,2 Ah)	1,7 kg
Kompatibler Akkutyp	Festool BP 18 Li (18 V)
Schalldruckpegel	97 dB(A)
Schallleistungspegel	108 dB(A)
Vibrationsemissionswert	24 m/s²
Beleuchtung	Integrierte LED
Gürtelclip	Ja, beidseitig montierbar
T-Modus für Blechschrauben	Ja
Warnton	Ja (Akku leer, Überlastung, Überhitzung)
Bluetooth-Funktion	Kompatibel mit Bluetooth®-Akku (optional)
Vorwärts/Rückwärts	Ja, mit zentraler Verriegelung

Häufig gestellte Fragen - TID 18 FESTOOL

Wie ersetze ich den Akku?

Drücken Sie zum Austauschen des Akkus gleichzeitig die beiden Entriegelungstasten [1-1] an den Seiten des Akkus und ziehen Sie dann den Akku nach vorne, um ihn zu entfernen. Setzen Sie den neuen, vollständig geladenen Akku in den unteren Teil des Werkzeugs ein, bis er einrastet.

Wie wähle ich die richtige Drehzahl?

Verwenden Sie den Drehzahlwähler [1-5], um durch die drei Gänge zu schalten. Der erste Gang (1200 U/min) eignet sich für Schrauben mit kleinem Durchmesser, der zweite (2000 U/min) für allgemeine Anwendungen und der dritte (3200 U/min) für schnelles Schrauben. Der T-Modus (durch eine spezielle LED angezeigt) wird für selbstschneidende Schrauben in Blech empfohlen.

Wie ändere ich die Drehrichtung?

Verwenden Sie den Schalter für Rechts-/Linkslauf [1-8] oberhalb des Auslösers. Schieben Sie ihn nach links für Rechtslauf (Schrauben), nach rechts für Linkslauf (Lösen). Stellen Sie ihn in die Mittelstellung, um das Werkzeug zu verriegeln und unbeabsichtigtes Starten zu vermeiden.

Wie setze ich einen Bit ein?

Ziehen Sie die Verriegelungshülse [1-7] nach vorne, um das Futter zu öffnen, stecken Sie den Bit bis zum Anschlag ein und lassen Sie die Hülse los. Überprüfen Sie, ob der Bit eingerastet ist. Zum Entfernen ziehen Sie die Hülse erneut und nehmen den Bit heraus.

Welche Bits soll ich verwenden?

Verwenden Sie Bits mit einem Sechskantschaft 1/4" (6,35 mm) gemäß DIN 3126 Form E. CENTROTEC-Zubehör ist nicht mit diesem Werkzeug kompatibel.

Was bedeutet der Warnton?

Ein Warnton ertönt und das Werkzeug stoppt in drei Fällen: Akku leer oder inkompatibel (Akku aufladen oder ersetzen), Überlastung (Last reduzieren) oder Überhitzung (Werkzeug abkühlen lassen). Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich das Werkzeug?

Entfernen Sie vor der Reinigung den Akku. Halten Sie die Belüftungsschlitze sauber und frei. Reinigen Sie regelmäßig die Bitaufnahme, um Metallspäne zu entfernen. Verwenden Sie ein trockenes Tuch; verwenden Sie kein Wasser oder Lösungsmittel.

Kann ich Nicht-Festool-Zubehör verwenden?

Festool empfiehlt, nur von Festool freigegebenes Zubehör für dieses Werkzeug zu verwenden. Die Verwendung nicht zugelassenen Zubehörs kann das Verletzungsrisiko erhöhen und das Werkzeug beschädigen. Stellen Sie bei Bits sicher, dass sie mit der Sechskantaufnahme 1/4" kompatibel sind.

Wie verwende ich den T-Modus?

Der T-Modus ist für kleine selbstschneidende Schrauben (≤ 5 x 20 mm) in Blech ausgelegt. Drücken Sie mehrmals den Drehzahlwähler [1-5], bis die LED des T-Modus leuchtet. Das Werkzeug bohrt zunächst mit voller Drehzahl und reduziert dann automatisch die Drehzahl für sicheres Schrauben.

Wo finde ich Ersatzteile?

Verwenden Sie ausschließlich Original-Festool-Ersatzteile. Sie können diese beim autorisierten Kundendienst oder über die Website www.festool.de/services bestellen. Wenden Sie sich für Reparaturen an eine autorisierte Festool-Werkstatt.

BEDIENUNGSANLEITUNG TID 18 FESTOOL

Wendlingen, 2019-10-14

Markus Stark

1im definierten Seriennummer-Bereich (S-Nr.) von 40000000 - 49999999/ in the specified serial number range (S-Nr.) from 40000000 - 49999999/ dans la plage de numéro de série (S-Nr.) de 40000000 - 49999999

^2) gilt in Kombination mit Akku/

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lesen!

Gehörschutz tragen!

Schutzbrille tragen!

Akkupack einsetzen

Akkupack lösen

CE-Kennzeichnung: Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.

Nicht in den Hausmüll geben.

Tipp, Hinweis

Handlungsanweisung

2 Sicherheitshinweise

2.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheits-hinweise und Anweisungen. Versäumnis se bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Beachten Sie die Betriebsanleitung des Ladegeräts und des Akkupacks.

2.2 Gerätespezifische Sicherheitshinweise für Akku-Schlagschrauber

- Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen oder die eigene Anschlussleitung treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

- Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzu-spüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Der Kontakt des Einsatzwerkzeuges mit einer spannungsführenden Leitung kann zu Feuer und einem elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.

Tragen Sie geeignete persönliche Schutzausrüstungen: Gehörschutz und Schutzbrille.

- Halten Sie das Elektrowerkzeug fest in der Hand. Stellen Sie die Drehzahl beim Schrauben korrekt ein. Seien Sie auf hohe Reaktionsmomente gefasst, welche beim Arbeiten mit dem Elektrowerkzeug auftreten können.

- Verwenden Sie das Elektrowerkzeug nicht im Regen oder in feuchter Umgebung.

Feuchtigkeit im Elektrowerkzeug kann zu Kurzschluss und Brand führen.

- Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

- Vermeiden Sie ein versehentliches Einschalten. Das Tragen des Elektrowerkzeugs mit Ihrem Finger am Ein-/Ausschalter kann zu Unfällen führen. Wenn Sie das Elektrowerkzeug nicht verwenden, bringen Sie den Schalter für Rechts-/Links-Lauf [1-8] in Mittelstellung, um den Ein-/Ausschalter zu arretieren.

- Keine Netzteile oder Fremd-Akkupacks zum Betreiben des Akku-Elektro-werkzeugs verwenden. Keine Fremd-Ladegeräte zum Laden der Akkupacks verwenden. Die Verwendung von nicht vom Hersteller vorgesehenem Zubehör kann zu

einem elektrischen Schlag und/oder schweren Unfällen führen.

- Verwenden Sie nur Einsatzwerkzeuge und Zubehöre, die von Festool für dieses Elektrowerkzeug freigegeben wurden. Durch die Verwendung von nicht freigegebenen Einsatzwerkzeugen oder Zubehör kann es zu erhöhter Verletzungsgefahr und erheblichen Unwuchten kommen. Dies kann die Qualität der Arbeitsergebnisse verschlechtern und den Verschleiß des Elektrowerkzeugs erhöhen.

2.3 Emissionswerte

Die nach EN 62841 ermittelten Werte betragen typischerweise:

Schalldruckpegel L

$$ _ {\mathrm{PA}} = 9 7 \mathrm{dB(A)} $$

Schallleistungspegel L

$$ _ {\mathrm{WA}} = 1 0 8 \mathrm{dB(A)} $$

Unsicherheit K =

3 dB

VORSICHT

Beim Arbeiten eintretender Schall Schädigung des Gehörs

▶ Gehörschutz benutzen.

Schwingungsemissionswert a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 62841:

$$ a _ {h} = 2 4 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ K = 4 \mathrm{m} / \mathrm{s} ^ {2} $$

Die angegebenen Emissionswerte (Vibration, Geräusch)

• dienen dem Maschinenvergleich,
• eignen sich auch für eine vorläufige Einschätzung der Vibrations- und Geräuschbelastung beim Einsatz,
• repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs.

VORSICHT

Emissionswerte können von den angegebenen Werten abweichen. Dies hängt ab von der Verwendung des Werkzeugs und der Art des bearbeiteten Werkstücks.

▶ Die tatsächliche Belastung während des gesamten Betriebszyklus muss beurteilt werden.
- Abhängig von der tatsächlichen Belastung müssen geeignete Sicherheitsmaßnahmen zum Schutz des Bedieners festgelegt werden.

3 Bestimmungsgemäße Verwendung

Der Akku-Schlagschrauber ist zum Festschrauben und Einschrauben von Schrauben bis zum angegebenen maximalen Abmessungsbereich in Metall, Holz, Kunststoffen und ähnlichen Materialien geeignet.

Als Anwendung in Metall sind selbstschneidende Bohrschrauben vorgesehen.

Zu beachten ist, dass Drehzahl und Drehmoment in direktem Zusammenhang stehen. Das bedeutet: je geringer die Drehzahl, desto niedriger das Drehmoment.

Das Elektrowerkzeug ist für die Verwendung mit den Festool Akkupacks der Baureihe BP gleicher Spannungsklasse bestimmt.

Für Schäden und Unfälle bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer; darunter fallen auch Schäden und Verschleiß durch industriellen Dauerbetrieb.

4 Technische Daten

Akku-Schlagschrauber TID 18
Motorspannung 18 V
Anzahl Gänge 3 + T-Modus

Leerlaufd-rehzahl*	1. Gang	1200 min ^-1
	2. Gang	2000 min ^-1
	3. Gang	3200 min ^-1

max. Drehmoment 180 Nm

Reaktionsmoment am Hand-griff

10 Nm

Werkzeugaufnahme	1/4" (6,3 mm)
DIN 3126 E

Werkzeugaufnahme Maß A [5] 9,5 mm

max. Schraubengröße in Weichholz

8 x 220 mm

Gewicht entsprechend EPTA-Procedure 01:2014 (mit Akku-pack BP 18 Li 6,2 AS)

1,7 kg

* Drehzahl-Angaben mit voll geladenem Akku-pack.

Akkupack BP 18

Akkuspannung 18 V

5 Geräteelemente

[1-1] Tasten zum Lösen des Akkupacks

[1-2] Taster Kapazitätsanzeige am Akku-pack

[1-3] Kapazitätsanzeige

[1-4] LED-Lampe

[1-5] elektronische Gangwahl

[1-6] Ein-/Ausschalter

[1-7] Verriegelungshülse

[1-8] Schalter für Rechts-/Links-Lauf und Einschaltsperre/Transportverriegelung

[1-9] Bit-Depot

[1-10] Gürtelclip

[1-11] Isolierte Griffflächen (grau schattierter Bereich)

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht in den Lieferumfang. Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

6 Inbetriebnahme

6.1 Gürtelclip [1-10]

Der Gürtelclip ermöglicht ein kurzfristiges Befestigen des Elektrowerkzeugs an der Arbeitskleidung. Die Montage ist rechts oder links am Elektrowerkzeug mittels Schraube möglich [1a].

6.2 Ein-/Ausschalten [1-6]

Drücken = EIN, Loslassen = AUS

VORSICHT

Verletzungsgefahr

▶ Nicht direkt in die LED-Lampe schauen! [4]

Die LED-Lampe [1-4] leuchtet bei gedrücktem Ein-/Ausschalter [1-6].

Den Schalter für Rechts-/Links-Lauf [1-8] in Mittelstellung bringen, um den Ein-/Ausschalter zu arretieren.

7 Akkupack

7.1 Akkupack wechseln [2]

▶ Gleichzeitig beide Tasten drücken [1-1] und den Akkupack nach vorne herausziehen.

- Den neuen, vollständig geladenen Akkupack in die Unterseite des Elektrowerkzeugs einrasten.

Für das Aufladen des Akkupacks dem Ladegerät beiliegende Hinweise beachten!

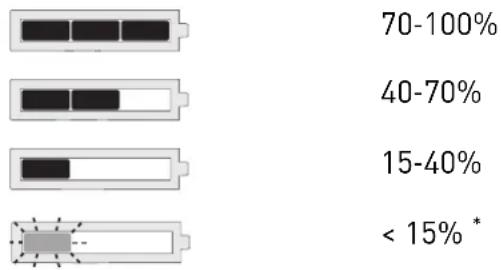

7.2 Kapazitätsanzeige

Die Kapazitätsanzeige [1-3] zeigt bei Betätigung der Taste [1-2] den Ladezustand des Akkupacks für ca. 2s an:

*Empfehlung: Akkupack vor weiterer Verwendung laden.

① Weitere Infos zu Ladegerät und Akkupack mit Kapazitätsanzeige finden Sie in den Betriebsanleitungen von Ladegerät und Akkupack.

8 Einstellungen

VORSICHT

Verletzungsgefahr

▶ Einstellungen nur bei ausgeschaltetem Elektrowerkzeug!

8.1 Drehrichtung ändern [1-8]

• Schalter nach links = Rechtslauf
• Schalter nach rechts = Linkslauf

8.2 Dreh-/Schlagzahl einstellen

Das Gerät befindet sich nach dem Einschalten automatisch im zuletzt gewählten Gang/Modus. Zur Verwendung selbstschneidender Bohrschrauben wird der T-Modus empfohlen.

▶ Wiederholt den Gang-Schalter [1-5] drücken, um den Gang/Modus zu wechseln.

Eine Drehzahl-LED leuchtet = 1. Gang

Zwei Drehzahl-LEDs leuchten = 2. Gang

Drei Drehzahl-LEDs leuchten = 3. Gang

T-Modus-LED leuchtet = T-Modus

i Testen Sie die richtige Gangstufe durch eine vorherige Probeverschraubung.

8.3 T-Modus

Betriebsmodus zum Einschrauben kleinerer, selbstschneidender Bohrschrauben (< 5 x 20 mm) in Blech mit Holz-Unterkonstruktion. Nach dem Durchbohren des Bleches wird automatisch die Drehzahl reduziert, um ein sicheres Einschrauben zu ermöglichen.

9 Werkzeugaufnahme, Vorsatzgeräte

WARNUNG

Verletzungsgefahr

▶ Vor allen Arbeiten am Elektrowerkzeug den Akkupack vom Elektrowerkzeug abnehmen!

9.1 Kompatibles Zubehör

Dieses Elektrowerkzeug ist kompatibel mit handelsüblichen Werkzeugen mit 1/4" Sechskantschaft nach DIN 3126 Form E 6.3. [5]

CENTROTEC-Zubehör ist mit diesem Elektrowerkzeug nicht kompatibel.

9.2 Einsatzwerkzeug wechseln [3]

• Verriegelungshülse der Bitarretierung nach vorne ziehen, um das Einsatzwerkzeug zu lösen.
  ▶ Einsatzwerkzeug entnehmen.
  Das neue Einsatzwerkzeug in die Verriegelungshülse einführen, bis das Einsatzwerkzeug mit einem Klicken einrastet.

9.3 Bit wechseln in Einsatzwerkzeug [3]

▶ Bit aus dem Einsatzwerkzeug entnehmen.
▶ Neuen Bit in das Einsatzwerkzeug einsetzen.

10 Arbeiten mit der Maschine

WARNUNG

Verletzungsgefahr

Das Elektrowerkzeug nur ausgeschaltet auf die Schraube aufsetzen!
▶ Werkstück so befestigen, dass es sich beim Bearbeiten nicht bewegen kann.
▶ Die Hände vom drehenden Einsatzwerkzeug fernhalten.

VORSICHT

Verbrennungsgefahr

Werkzeugaufnahme und Einsatzwerkzeug können im Betrieb sehr heiß werden!

▶ Beim Wechseln der Einsatzwerkzeuge Schutzhandschuhe tragen!
- Vor dem Einhängen am Gürtelclip abkühlen lassen.

10.1 Bit-Depot [1-9]

WARNUNG

Verletzungsgefahr durch Metallspäne im Bit-Depot.

- Bit-Depot regelmäßig reinigen und von Spänen befreien.

Magnetisch, zur Aufnahme von Bits.

10.2 Akustische Warnsignale

Akustische Warnsignale ertönen bei folgenden Betriebszuständen und das Gerät schaltet ab:

peep

Akku leer/inkompatibel oder Gerät überlastet.

• Akku laden/wechseln.
  – Das Gerät weniger belas- ten.

peep

Bei Betätigung des Ein-/Ausschalters. Gerät ist überhitzt.

- Gerät nach dem Abkühlen wieder in Betrieb nehmen.

peep peep peep

Gerät defekt.

- Zur Fehlerbehebung den Hersteller kontaktieren.

11 Wartung und Pflege

WARNUNG

Verletzungsgefahr, Stromschlag

▶ Vor allen Wartungs- und Pflegearbeiten stets den Akkupack von dem Elektro-werkzeug abnehmen.
▶ Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Elektrowerkzeugs erfordern, dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstätten. Nächstgelegene Adresse unter: www.festool.de/service

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.de/service

Zur Sicherung der Luftzirkulation müssen die Kühlluftöffnungen im Motorgehäuse stets frei und sauber gehalten werden.

Die Anschlusskontakte am Elektrowerkzeug, Ladegerät und Akkupack sauber halten.

12 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung

zuführen. Geltende nationale Vorschriften beachten.

Nur EU: Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht, müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Informationen zur REACH: www.festool.com/reach

13 Allgemeine Hinweise

13.1 Bluetooth®

Die Wortmarke Bluetooth® und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von der TTS Tooltechnic Systems AG & Co. KG und somit von Festool unter Lizenz verwendet.
