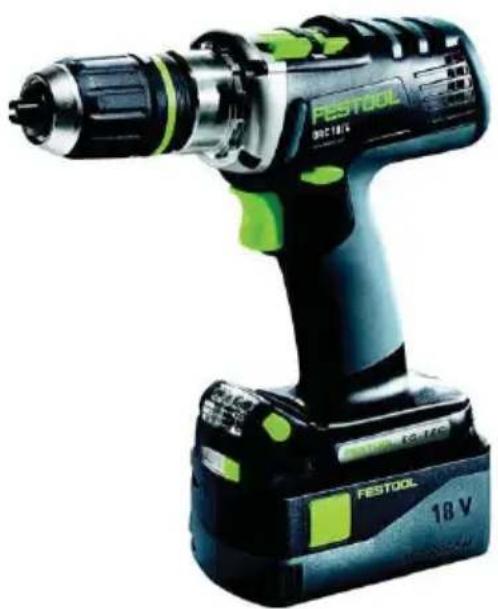

DRC 184 Li - Schrauber FESTOOL - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Bohrschrauber
Marke	Festool
Modell	DRC 184 Li
Motorspannung	18 V
Leerlaufdrehzahlen (4 Gänge)	0-400 / 0-850 / 0-1850 / 0-3800 min⁻¹
Schraubdrehmoment (weich/fest)	40 / 60 Nm
Einstellbares Drehmoment (1. Gang)	1,2 - 11,5 Nm
Spannbereich Bohrfutter	1,5 - 13 mm
Max. Bohrdurchmesser (Holz)	50 mm
Max. Bohrdurchmesser (Metall)	13 mm
Werkzeugaufnahme in der Spindel	1/4" (Innensechskant)
Gewicht (ohne Akku, mit Centrotec-Bohrfutter)	1,2 kg
Stromversorgung	Lithium-Ionen-Akku 18 V (wiederaufladbar)
Schalldruckpegel (L_PA)	73 dB(A)
Schallleistungspegel (L_WA)	84 dB(A)
Vibrationsemission (Metallbohren)	5,6 m/s² (K=1,5 m/s²)
Vibrationsemission (Schrauben)	< 2,5 m/s² (K=1,5 m/s²)
Hauptfunktionen	Bohren (Holz, Metall, Kunststoff), Schrauben, Schraubendrehen, 4 Gänge, einstellbares Drehmoment, Links-/Rechtslauf
Wartung und Reinigung	Kontakte und Lüftungsöffnungen reinigen; Wartung nur durch autorisierten Kundendienst
Sicherheit	Automatische Absperrung bei Blockierung oder Überlastung; Schutz vor elektrischem Schlag; Gehör-, Augen- und Atemschutz verwenden
Ersatzteile und Reparierbarkeit	Nur originale Festool-Ersatzteile; Reparatur durch Hersteller oder autorisierte Werkstatt
Allgemeine Informationen	Bedienungsanleitung enthalten; kompatibel mit Festool 18 V Akkus; Gürtelclip, magnetischer Bitshalter, LED-Lampe

Häufig gestellte Fragen - DRC 184 Li FESTOOL

Wie wechsle ich den Akku des Festool DRC 184 Li?

Zum Einsetzen des Akkus drücken Sie ihn in die Aufnahme, bis er einrastet. Zum Entfernen drücken Sie die Entriegelungstaste (1-10) und ziehen den Akku nach hinten.

Wie stelle ich das Schraubdrehmoment ein?

Verwenden Sie das Drehmomenteinstellrad (1-7). Die Positionen 1 bis 12 entsprechen einem steigenden Drehmoment. Zum Bohren stellen Sie die Markierung auf das Bohrer-Symbol für maximales Drehmoment. Ein Tonsignal ertönt, wenn das eingestellte Drehmoment erreicht ist.

Wie wechsle ich die Geschwindigkeit?

Verwenden Sie den Geschwindigkeitsschalter (1-6), um zwischen den Gängen zu wechseln. Das Gerät hat 4 Gänge: 0-400, 0-850, 0-1850 und 0-3800 min⁻¹. Führen Sie die Einstellung bei stehendem Werkzeug durch.

Wie ändere ich die Drehrichtung?

Verwenden Sie den Rechts-/Linkslauf-Schalter (1-8). Drücken Sie ihn nach links für Rechtslauf, nach rechts für Linkslauf. Führen Sie diese Einstellung nur bei stehendem Werkzeug durch.

Was tun, wenn das Werkzeug während der Arbeit plötzlich stoppt?

Dies kann durch das 'Block protect'-System (zu hohes Anlaufmoment) oder Überlastung verursacht werden. Lassen Sie den Ein-/Ausschalter los, beheben Sie die Ursache (z. B. blockierte Schraube) und drücken Sie den Schalter erneut, um neu zu starten.

Wie verwende ich den Tiefenanschlag?

Der Tiefenanschlag (optional) ermöglicht das Eindrehen einer Schraube auf eine definierte Tiefe. Drehen Sie am Gehäuse (8-1), um die Tiefe einzustellen: Jeder Rastpunkt ändert die Tiefe um 0,1 mm. Zum Herausdrehen entfernen Sie die Hülse A oder B.

Wie montiere ich den Zusatzhandgriff?

Setzen Sie den Zusatzhandgriff (3-2) auf den Gehäusekragen, bis die Aussparungen einrasten. Drehen Sie den Griff, um ihn zu fixieren. Er kann in 30°-Schritten eingestellt werden. Der Tiefenanschlag (3-1) dient zur Einstellung der Bohrtiefe.

Wie interpretiere ich die Akku-Anzeigen?

Die LED-Leuchte (1-2) zeigt den Akkuzustand an: Dauerhaft grün (>60%), langsam blinkend grün (30-60%), schnell blinkend grün (0-30%), dauerhaft gelb (Akku entladen), dauerhaft rot (Temperatur außerhalb des Bereichs), blinkend rot (allgemeiner Fehler, z. B. Kurzschluss). Betätigen Sie den Schalter (1-1) für die Beleuchtung.

Welche Sicherheitshinweise sind wesentlich?

Tragen Sie Gehörschutz, Schutzbrille, Staubmaske und Handschuhe. Halten Sie das Gerät an den isolierten Flächen, wenn Sie versteckte Kabel berühren könnten. Verwenden Sie das Werkzeug nicht im Regen. Blockieren Sie nicht den Ein-/Ausschalter.

Wie warte ich das Gerät?

Entfernen Sie vor jeder Wartung den Akku. Reinigen Sie die Lüftungsöffnungen und die Steckkontakte. Reparaturen, die das Öffnen des Gehäuses erfordern, müssen von einer autorisierten Festool-Werkstatt durchgeführt werden. Verwenden Sie nur Originalteile.

BEDIENUNGSANLEITUNG DRC 184 Li FESTOOL

Tel.: +49 [0]7024/804-0

Telefax: +49 (0)7024/804-20608

www.festool.com

D	Originalbetriebsanleitung - Akku-Bohrschrauber 6
GB	Original operating manual - Cordless drill 10
F	Notice d'utilisation d'origine - Perceuses-visseuses sans fil 14
E	Manual de instrucciones original - Taladro atornillador de batería 18
I	Istruzioni per l'uso originali - Trapano avvitatore a batteria 22
NL	Originele gebruiksaanwijzing - Accuschroefboormachine 26
S	Originalbruksanvisning - Batteri-borr/skruvdragare 30
FIN	Alkuperäiset käytöohjeet - Akkukäytöinen porakone/ruuvinväännin 34
DK	Original brugsanvisning - Akku bore-skruemaskine 38
N	Originalbruksanvisning - Batteridrevet bor-/skrumaskin 42
P	Manual de instruções original - Aparafusadora de accumulator 46
RUS	Оригиналовец рukoвостvo по экspлуатаци - АKKумлаяторна дрель-шуруноьерт 50
CZ	Originální námod k použítí - Akšrouboťák - vrtačka 55
PL	Oryginalna instrukcja eksploatacji - Akumulatorowa wiertarko-wkrećtarka 59

DRC 18/4 Li

Akku-Bohrschrauber Serien-Nr. Cordless drill Serial no. Perceuses-visseuses sans fil N^o de série

DRC 18/4 768173

EG-Konformitätserklarung. Wir erklären in alleiniger Verantwortung, dass these Produkt allen einschlagen Bestimmungen der folgenden Richtlinien einschließlich ihrer Änderungen entspricht und mit den folgenden Normen übereinstimmt:
EC-Declaration of Conformity. We declare under our sole responsibility that this product is in conformity with all relevant provisions of the following directives including their amendments and complies with the following standards:
CE-Déclaration de conformité communautaire.

Festool GmbH
Wertstr. 20

Originalbetriebsanleitung

1 S y m b o l e

Symbol Bedeutung

Warning vor allgemeiner Gefahr

Warning vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lessen!

Gehorschutz tragen!

Schutzhandschuhe tragien!

Atemschutz tragen!

Schutzbrille tragen!

Nicht in den Hausmull情况进行.

Tipp, Hinweis

Handlungsanweisung

2 Sicherheitshinweise

2.1 Allgemeine Sicherheitshinweise

Warning! Lesen Sie alle Sicherheitshinweis und Anweisungen. Versäumnisse bei der

Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Be griff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

2.2 Maschinenspezifische Sicherheitshinweise für Akku-Bohrschrauber

• Halten Sie das Elektrowerkzeug nur an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug oder die Schraube verborgene Stromleitungen treffen kann. Der Kontakt des Einsatzwerkzeuges oder der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Span

nung setzen und zu einem elektrischen Schlag führen.

• Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu. Der Kontakt des Einsatzwerkzeuges mit einer spannungsführenden Leitung kann zu Feuer und einem elektrischen Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.

Tragen Sie geeignete persönliche Schutzausrüstungen: Gehörschutz, Schutzbrille, Staubmaske bei stauberzeugenden Arbeiten, Schutzhandschuhe beim Bearbeiten rauer Materialien und beim Werkzeugwechsel.

VORSICHT! Elektrowerkzeug kann blockieren und plötzlichen Rückschlag verursachen! Sofort ausschalten!

• Halten Sie das Elektrowerkzeug fest in der Hand. Stellen Sie das Drehmoment beim Schrauben korrekt ein. Seien Sie auf ein hohes Reaktionsmoment gefasst, die eine Drehung des Elektrowerkzeugs verursichen und zu Verletzungen führen können.
• Verwenden Sie das Elektrowerkzeug nicht im Regen oder in feuchter Umgebung. Feuchtigkeit im Elektrowerkzeug kann zu Kurzschluss und Brand führen.
• Ein-/Ausschalter nicht dauerhaft arretieren!

2.3 Emissionswerte

Die nach EN 60745 ermittelten Werte betragen typischerweise:

$$ \text {S c h a l l d r u c k p e g e l L} \quad P A = 7 3 \mathrm {d B} (A) $$

$$ \text {S c h a l l l e i s t u n g s p e g e l L} \quad_ {\mathrm {W A}} = 8 4 \mathrm {d B} (\mathrm {A}) $$

$$ \text {U n s i c h e r} K = 3 \mathrm {d B} $$

Gehorschutz tragen!

Schwingungsemissionswert a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745:

$$ \text {B o h r e n i n M e t a l l a} \quad \mathrm {h} = 5. 6 \mathrm {m} / \mathrm {s} ^ {2} $$

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

$$ \text {S c h r a u b e n a} \quad_ {\mathrm {h}} < 2. 5 \mathrm {m} / \mathrm {s} ^ {2} $$

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Die angegebenen Emissionswerte (Vibration, Geräusch)

-dienen dem Maschinenvergleich,
- eignen sich auch für eine vorläufige Einschätzung der Vibrations- und Gerauschbelastung beim Einsatz,
- repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs.

Erhöhung möglich bei anderen Anwendungen, mit anderen Einsatzwerkzeugen oder wenn ungenügend gewartet. Leerlauf- und Stillstandszeiten der Maschine beachten!

3 Bestimmungsgemäß Verwendung

Akku-Bohrschrauber geeignet

• zum Bohren in Metall, Holz, Kunststoffen und ähnlichen Materialien,
• zum Ein- und Festschrauben von Schrauben.

Bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer; dazu zahlt auch industrieller Dauerbetrieb.

4 T e c h n i s c h

Akku-Bohrschrauber DRC 18/4 Li

Motorspannung 18 V
Leerlaufdrehzahl* 1. Gang 0 - 400 min	-1
	2. Gang 0 - 850 min
	3. Gang 0 - 1850 min
	4. Gang 0 - 3800 min

Drehmoment weicher/harter 40/60 Nm Schraubfall

Drehmoment einstellbar**	1. Gang 1,2 - 11,5 Nm
	2. Gang 0,8 - 7,2 Nm
	3. Gang 0,6 - 4,7 Nm
	4. Gang 0,6 - 2,6 Nm

Bohrfutter-Spannbereich 1,5 - 13 mm

Bohrdurchmesser max. Holz 50 mm

	Metall	13 mm
Schrauben in Fichte	bis 0	10 mm
Werkzeugaufnahme in Bohrspindel		1/4''
Gewicht ohne Akkupack mit Cen-trotec		1,2 kg

• Drehzahl-Angaben mit voll geladenem Akkupack.
  ** In den unteren Drehmomentstufen ist die maxi-male Drehzahl reduziert (Werte im Rechtslauf).

5 Geräteelemente

[1-1] Einsatzalter LED-Lampe

[1-2] LED-Lampe
[1-3] Bit-Depot
[1-4] Ein-/Ausschalter
[1-5] Spannhülse
[1-6] Gang-Schalter
[1-7] Einstellrad Drehmoment
[1-8] Schalter für Rechts-/Links-Lauf
[1-9] Gurtelclip
[1-10] Taste zum Lösendes Akkupacks
[1-11] Isolierte Grifflächen [grau schattierter Bereich]

Abgebildetes oder beschriebenes Zubehör besteht. Teilweise nicht in den Lieferumfang.

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

6 Inbetriebnahme

6.1 Akkupack wechseln

AekupaDx einsezert[2 A] n

Akkupack abnehmen [2 B]

① Akkupack ist bei Lieferung(sofort einsatzbereit und kann jederzeit aufgeladen werden.

6.2 Beleuchting und Akku-Kapazitätsanzeige

Die LED der Lampe [1-2] dient als Beuch-tung und als Akku-Kapazitätsanzeige.

Einschalter LED-Lampe [1-1] betätig:

1x ... LED, Beleuchtung des Arbeitsbereichs
2x ... Kapazitätsanzeige, zeit den Ladezustand des Akkupacks an (nicht mit NiCd- und NiMH-Akkupacks)

LED grün - Dauerlicht: Ladezustand >60%

LED grün - langsames blinken: Ladezustand 30% - 60%

LED grün - schnelles blinken: Ladezustand 0% - 30%

LED gelb - Dauerlicht: Akku ist leer

LED rot - Dauerlicht: Akkutemperatur ist außerhalb der zulässigen Grenzwerte.

LED rot - blinken: Allgemeine Fehleranzeige, z. B. keine vollständige Kontaktierung, Kurzschluss, Akkupack defekt, usw.

7 Einstellungen

VORSICHT

Verletzungsgefahr

Einstellungen nur bei ausgeschalteten Elektrowerkzeug!

7.1 Drehrichtungändern [1-8]

• Schalter nach links = Rechtslauf
• Schalter nach rechts = Linklauf

7.2 Gang wechseln

Mit dem Gang-Schalter [1-6] kann das Getriebe umgeschalten werden.

7.3 Drehmoment einstellen [1-7]

Schrauben

Drehmoment entsprechend Einstellung:

Stellung 1 = kleines Drehmoment

Stellung 12 = hohes Drehmoment

Signalton bei Erreichen des eingestellen Drehmomentes, Maschine schaltet ab. Maschine lauft erst wieder, wenn der Ein-/Ausschalter[1-4]losgelassen und erneut gedrückt wird.

Bohren

Markierung zeigt auf Bohrersymbol = maximales Drehmoment.

8 Werkzeugaufnahme, Vorsatzgeräte

WARNING

Verletzungsgefahr

Vor allen Arbeiten am Elektrowerkzeug den Akkupack vom Elektrowerkzeug abnehmer!

VORSICHT

HeiBes und scharfes Werkzeug

Verletzungsgefahr

Keine stumpfen und defekten Einsatzwerkzeuge verwenden!
Schutzhandschuhe tragien.

Vor dem ersten Gebrauch: Bohrspindel und Getriebehals mit etwas Mehrzweckfett bestreichen.

8.1 CENTROTEC Werkzeugfutter [4]

Schneller Wechsel von Werkzeugen mit CENTRO-TEC-Schaft

CENTROTEC-Werkzeuge nur in CENTROT-REC-Werkzeugfutter einspannen.

Beim Wechseln Schutzhandschuhe trag!

8.2 Bohrfutter [5]

Zum Einspannen von Bohrern und Bits mit max.
Schaftdurchmesser 13 mm.

Werkzeug zentrisch im Bohrfutter einspannen.

8.3 Winkelkopf [6]

Bohren und Schrauben im rechten Winkel zur Maschine (teilweise Zubehor).

8.4 Werkzeugaufnahme in der Bohrspindel [7]

Bits können direkt in der Innensechskantaufnahme der Bohrspindel eingesetzt werden.

8.5 Tiefenanschlag [8]

Der Tiefenanschlag (teilweise Zubehor) erhögt eine Schraube mit definierten Tiefe einzuschrauben. Sie können das Maß einstellen, um welches der Schraubenkopf über die Werkstückoberfläche übersteht oder im Werkstück versenkt werden soll.

Tiefeneinstellung

Stellen Sie durch Drehen des Gehäuses [8-1] die gewünschte Einschraubtiefe fest ein. jeder Rastungändert die Einschraubtiefe

um 0,1 mm.

Zum Ausschrauben einer Schraube, muss vorher die Hülse A/B abgenommen werden.

9 Arbeitsen mit der Maschine

WARNING

Verletzungsgefahr

Werkstück so befestigen, dass es sich beim Bearbeiten nicht bewegen kann.

9.1 Ein-/Ausschalten [1-4]

Drucken = EIN, Loslassen = AUS

① Je nach Druck auf den Ein-/Ausschalter ist die Drehzahl stufenlos steuerbar.

9.2 Bit-Depot [1-3]

Magnetisch, zur Aufnahme von Bits oder Bithaltern.

9.3 Gurtelclip [1-9]

Der Gurtelclip (rechts/links) ermöglicht ein kurzfristiges Befestigen des Gerätes an der Arbeitskleidung.

9.4 Zusatzhandgriff montieren [3]

Verwenden Sie immer den Zusammenhanggriff.

• Setzen Sie den Zusammenhanggriff [3-2] am Hals des Getriebegehäuses auf, bis die Aussparungen am Zusammenhanggriff in die Nasen am Gehäuse einrasten.
  Verdrehen Sie den Griff bis dieser fest sitzt.

Durch Drehen des Griffes kann die Position in 30^ -Schritten verstellt werden.
① Mit dem Tiefenanschlag [3-1] kann die Bohrtie-fe eingestellt werden.

9.5 Akustische Warnsignale

Akustische Warnsignale ertönen bei folgenden Betriebszuständen und die Maschine schaltet ab:

Eingestelltes Drehmoment erreicht.
- "Block protect"; Anlaufmoment zu hoch.
- Maschine überlastet

10 Wartung und Pflege

WARNING

Verletzungsgefahr, Stromschlag

Vor allen Wartungs- und Pflegearbeiten stets den Akkupack von dem Elektrowerkzeug abnehmen!
Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorhäusers erfordern, dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstätten: Nächstgelegene Adresse unter: www.festool.com/service

Nur original Festool Ersatzteile verwenden! Bestell-Nr. unter: www.festool.com/service

Folgende Hinweise beachten:

• Die Luftungsöffnungen am Elektrowerkzeug frei und sauber halten, damit die Kuhlung gewährleistet ist.
  Die Anschlusskontakte am Elektrowerkzeug, Ladegerät und Akkupack sauber halten.

Fur Wartung, Pflege, Entsorgung und Transport des Akkupacks, dem Akkupack beilie-gende Hinweise beachten!

11 Umwelt

Gerät nicht in den Hausmüll werfen! Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung zuführen. Geltende nationale Vorschriften beachten.

Nur EU: Gemäß Europäischer Richtlinie über Elektron- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Informationen zur REACH: www.festool.com/reach

4 Technische gegevens

Accuschroefboormachine DRC18/4 Li

9.3 Bältesklämma[1-9]

Drejningsmoment ifolge indstilling:

Position 1 = lav't drejningsmoment

Position 12 = h j t drejningsmoment
