MANUAL DE USUARIO RZ32M7120B1 SAMSUNG

Manual de mantenimiento del usuario

1. Puede consultar dónde comprar las piezas de repuesto en http://samsung.com
2. Visite el sitio de compra de piezas e introduzca el código del modelo de su producto para consultar las piezas disponibles para compra. El código del modelo está en una etiqueta en la parte exterior de su producto.
3. Puede comprobar el código y la versión del modelo en la etiqueta del código de barras en la parte inferior izquierda del producto.
4. Para las piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de la ilustración de este manual.
5. Las piezas que el usuario puede reparar se limitan a los tiradores (solo en algunos modelos), las juntas, los cajones y las bisagras.

NOTA

Tras una reparación por parte de un proveedor de servicios no autorizado, una autoreparación o una reparación del producto por parte de una persona no profesional, Samsung no se hace responsable de ningún daño al producto, ninguna lesión o cualquier otro problema de seguridad del producto causado por cualquier intento de reparación del producto que no siga meticulosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparación por parte de cualquier persona que no sea un proveedor de servicios certificado de Samsung no estará cubierto por la garantía.

PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio puede ser diferente del que aparece en este manual. Asegúrese de elegir el nombre de la pieza correcto.
• La sustitución de las bisagras requiere extrema precaución porque implica desmontar la puerta.
• Asegúrese de usar guantes de seguridad al hacer las reparaciones.

Español

La imagen real y las piezas proporcionadas con el frigorífico pueden variar en función del modelo y del país.

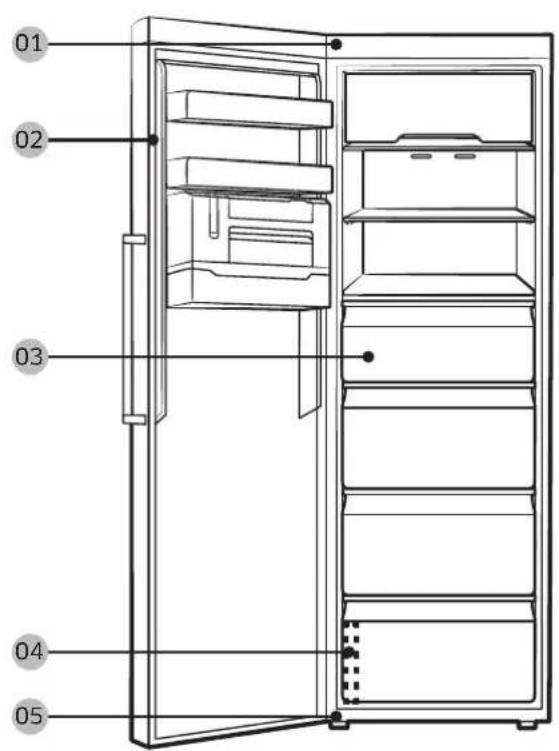

RZ32* RR39*

01 02 03 04 05

03 Cajón 04 Etiqueta de código de barras

05 Bisagra inferior

NOTA

El orden de montaje y desmontaje de las piezas es el mismo en el frigorífico y en el congelador.

Español

Sustitución del tirador

PRECAUCIÓN

• Al sustituir el tirador de la puerta, tenga cuidado de no rayar la parte frontal de la puerta.
• Presione firmemente los tiradores en los soportes. Asegúrese de que no hay holguras entre los soportes y la puerta.
• Apriete bien los tornillos al fijar el tirador.
• Compruebe que el tirador está firmemente sujeto antes de usar el producto.

Herramientas necesarias (no suministradas)

Destornillador Phillips

Destornillador de punta plana

Desmontaje de los tiradores

NOTA

Este procedimiento se aplica tanto al compartimento del frigorífico como al del congelador.

1. Desbloquee la tapa del tirador y guárdela aparte.

2. Extraiga los tornillos de la parte superior e inferior del tirador.

3. Monte el nuevo tirador en el orden inverso al de desmontaje.

Español

Sustitución de la junta

PRECAUCIÓN

Asegúrese de que la junta queda firmemente colocada. De lo contrario, el aire frío del frigorífico puede filtrarse.

Retirar la junta

Junta

Abra la puerta y retire la junta de la puerta.

Sustituir la junta

Ponga una junta nueva en la puerta del frigorífico. Asegúrese de que no hay holguras entre la nueva junta y la puerta.

Sustitución del cajón

PRECAUCIÓN

Compruebe que el cajón queda insertado correctamente en el riel durante el montaje.

Retirar el cajón

1. Tire del cajón hacia delante.
2. Retire el cajón inclinándolo.

Volver a colocar los cajones

La colocación de los cajones sigue el orden inverso al de sus respectivos pasos de extracción.

Español

Sustitución de la bisagra

Para sustituir las bisagras debe quitar primero las puertas.

PRECAUCIÓN

• Al retirar las puertas, tenga mucha precaución porque son pesadas.
• Antes de sustituir las bisagras, ponga un elemento blando, como un cartón, en el suelo para evitar arañazos en la puerta cuando la pose.
• Como las bisagras deben manipularse con cuidado y ser sustituidas por dos o más personas, le recomendamos que llame al servicio técnico profesional.
• Si retira la bisagra sin sujetar la puerta, esta puede caer y causar lesiones.
• Asegúrese de que el eje está firmemente sujeto a la bisagra.
• Compruebe que la bisagra está firmemente sujeta a la carcasa.
• Asegúrese de que los conectores del cable están conectados correctamente.
• Cuando retire la cubierta superior tenga cuidado de no dañar los cables.

ADVERTENCIA

• Para inclinar o colocar el frigorífico son necesarias como mínimo 2 personas.
• Desenchufe el cable de alimentación antes de invertir las puertas.

Herramientas necesarias (no suministradas)

Destornillador Phillips Destornillador de punta plana

Llave de tubo de 8 mm (para pernos)

Llave de 12 mm (para eje de bisagra inferior)

Llave de 10 mm (para eje de bisagra superior)

Español

Inversión de la puerta

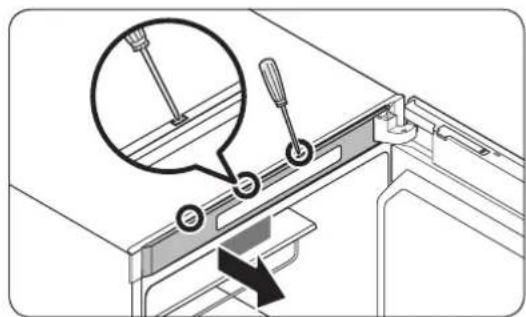

1. Utilice un destornillador de punta plana para insertar en los orificios, uno después de otro, de la parte superior de la puerta con el fin de retirar la cubierta del marco superior.

NOTA

Empiece por el orificio más alejado de la bisagra.

1. Tire del lado izquierdo de la cubierta de la bisagra y levante ligeramente la parte inferior para extraerla.

PRECAUCIÓN

Cuando extraiga la cubierta de la bisagra, tenga cuidado de no dañar los conectores y cables que se encuentran alrededor o en la puerta del frigorífico.

NOTA

Guarde la cubierta de la bisagra en un lugar seguro. La necesitará cuando devuelva la puerta a la posición inicial (antes de invertirla).

1. Desconecte los conectores que se encuentran alrededor o en la puerta del frigorífico. Afloje los tornillos de la bisagra superior y retírelos.

PRECAUCIÓN

Para impedir que la puerta del frigorífico se caiga, asegúrese de sujetarla bien cuando retire la bisagra superior.

Español

1. Una vez retirada la bisagra superior, levante la puerta del frigorífico para extraerla. Guarde la puerta en un lugar seguro.

PRECAUCIÓN

La puerta pesa mucho. Tenga cuidado cuando la retire para evitar daños o lesiones.

1. Tumbe el electrodoméstico.

2. Con un destornillador Phillips, desatornille la bisagra desde abajo.

PRECAUCIÓN

• Asegúrese de que los conectores del cable están conectados correctamente.
• Cuando fije la cubierta superior, tenga cuidado de no dañar los cables

Español
