RZ32M7120B1 - Koelkast SAMSUNG - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING RZ32M7120B1 SAMSUNG

Onderhoudshandleiding voor gebruikers

1. U kunt kijken waar u vervangende onderdelen kunt kopen via http://samsung.com
2. Ga naar de site voor het kopen van onderdelen en voer de modelcode van uw product in om de verkrijgbare onderdelen te zien. De modelcode staat op het etiket aan de buitenkant van uw product.

- U kunt de modelcode en versie vinden op het etiket met de streepjescode linksonder op het product.

1. Zorg er bij vervangende onderdelen voor dat de naam van het onderdeel overeenkomt met die in de afbeelding in deze handleiding.

- Onderdelen die door de gebruiker onderhouden kunnen worden, zijn beperkt tot handgrepen (alleen voor sommige modellen), pakkingen, laden en scharnieren.

OPMERKING

Na reparatie door een niet-geautoriseerde serviceprovider, zelfreparatie of niet-professionele reparatie van het product, is Samsung niet aansprakelijk voor schade aan het product, letsel of andere problemen met de productveiligheid als gevolg van een poging om het product te repareren waarbij deze reparatie- en onderhoudsinstructies niet zorgvuldig zijn opgevolgd. Eventuele schade aan het product die wordt veroorzaakt door een poging om het product te repareren door een andere persoon dan een door Samsung gecertificeerde serviceprovider, wordt niet gedekt door de garantie.

LET OP

• De op de site vermelde onderdeelnaam kan afwijken van die in deze handleiding. Zorg ervoor dat u de juiste onderdeelnaam kiest.
• Bij het vervangen van scharnieren moet u uiterst voorzichtig te werk gaan, omdat de deur moet worden verwijderd.
• Draag veiligheidshandschoenen bij het uitvoeren van reparaties.

Nederlands

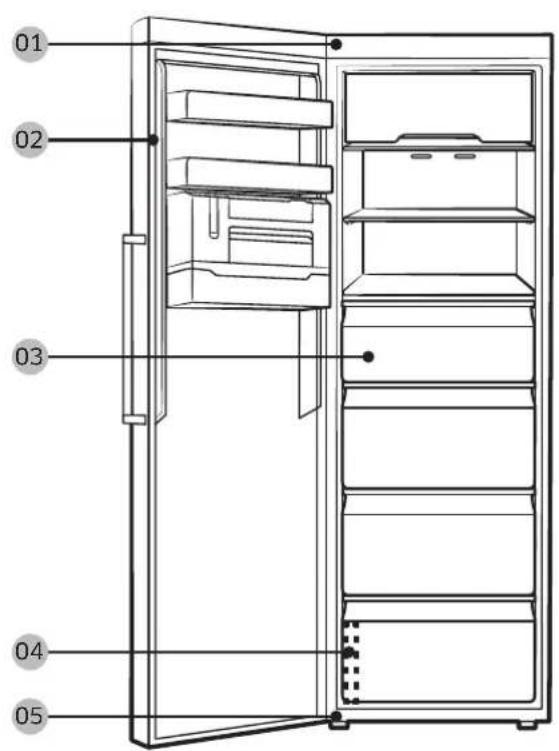

Het werkelijke uiterlijk en de meegeleverde onderdelen van uw koelkast kunnen afwijken, afhankelijk van het model en het land.

RZ32* RR39*

01 02 03 04 05

03 Lade 04 Etiket met streepjescode

05 Onderste scharnier

OPMERKING

De volgorde van de demontage en montage van onderdelen is hetzelfde voor de vriezer en koelkast.

Nederlands

Vervangen van handgrepen

LET OP

• Wees voorzichtig bij het vervangen van de handgreep op de deur om de voorkant van de deur niet te bekrassen.
• Druk de handgrepen stevig aan bij de steunen. Zorg ervoor dat er geen ruimte is tussen de steunen en de deur.
• Draai de schroeven stevig aan bij het bevestigen van de handgreep.
• Controleer of de handgreep stevig vastzit voordat u het product gebruikt.

Vereist gereedschap (niet meegeleverd)

Kruiskopschroevendraaier Platte schroevendraaier

De handgrepen verwijderen

OPMERKING

Deze procedure is van toepassing op zowel de koelkast als het vriescompartiment.

1. Ontgrendel de afdekking van de handgreep en leg deze apart.

2. Verwijder alle schroeven van de bovenen onderkant van de handgreep.

3. Monteer de nieuwe handgreep in omgekeerde volgorde van het demonteren.

Nederlands

Vervangen van pakkingen

LET OP

Zorg ervoor dat u de pakkingen stevig vastzet. Anders kan er koude lucht uit de koelkast lekken.

De pakking verwijderen

Pakking

Open de deur en verwijder de pakking van de deur.

De pakking vervangen

Bevestig een nieuwe pakking aan de koelkastdeur. Zorg ervoor dat er geen ruimte is tussen de nieuwe pakking en de deur.

Vervangen van laden

LET OP

Controleer dat de lade op juiste wijze in de rail wordt geplaatst tijdens de montage.

De lade verwijderen

1. Trek de lade naar voren.

2. Verwijder de lade door deze op te tillen.

De laden opnieuw plaatsen

Bij het opnieuw plaatsen van de laden volgt u de omgekeerde volgorde van de desbetreffende stappen voor verwijdering.

Nederlands

Vervangen van scharnieren

Voor het vervangen van de scharnieren moet u eerst de deur verwijderen.

LET OP

• Ga bijzonder voorzichtig te werk bij het verwijderen van de deuren, want de deuren zijn zwaar.
• Plaats voordat u de scharnieren vervangt een zachte ondergrond zoals karton op de vloer om te voorkomen dat de deur bekrast wordt wanneer u deze neerzet.
• Aangezien de scharnieren zorgvuldig moeten worden behandeld en vervangen door twee of meer personen, raden we u aan de hulp van een professionele technische service in te roepen.
• Als u het scharnier verwijdert zonder de deur vast te houden, kan de deur vallen en verwondingen veroorzaken.
• Zorg ervoor dat de pen stevig is vastgezet op het scharnier.
• Controleer of het scharnier stevig vastzit op de kast.
• Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.
• Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap.

WAARSCHUWING

• Het vereist minimaal 2 personen om de koelkast te kantelen of neer te leggen.
• Haal de stekker uit het stopcontact voordat u de deuren omkeert.

Vereist gereedschap (niet meegeleverd)

Kruiskopschroevendraaier Platte schroevendraaier 10 mm moersleutel

(voor bovenste scharnierpen)

8 mm copsleutel (voor bouten)

12 mm moersleutel (voor de onderste scharnierpen)

Nederlands

De deur omkeren

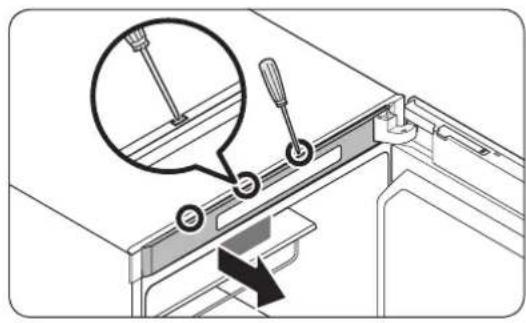

1. Gebruik een platte schroevendraaier om één voor één in de gaten te plaatsen boven op de deur om de afdekking van het bovenframe te verwijderen.

OPMERKING

Begin met het gat dat het verst is verwijderd van het scharnier.

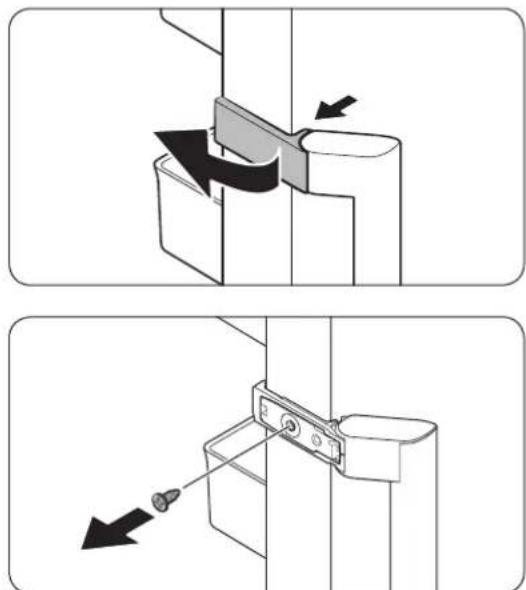

1. Trek de linkerkant van de scharnierkap naar links om deze te verwijderen, en til vervolgens de onderkant een beetje omhoog om de kap te verwijderen.

LET OP

Als u de scharnierkap verwijdert, wees dan voorzichtig zodat u de aansluitingen en bedrading op of rond de koelkastdeur niet beschadigt.

OPMERKING

Bewaar de scharnierkap op een veilige plaats. U hebt dit nodig wanneer u de deur weer in zijn oorspronkelijke positie terugzet (de positie vóór het omkeren van de deur).

1. Koppel de aansluitingen los op of rond de koelkastdeur. Maak de schroeven van het bovenste scharnier los om dit te verwijderen.

LET OP

Voorkom dat de koelkastdeur valt door de deur stevig vast te houden terwijl u het bovenste scharnier verwijdert.

Nederlands

1. Zodra het bovenste scharnier is verwijderd, tilt u de koelkastdeur op om deze te verwijderen. Bewaar de deur op een veilige plaats.

LET OP

De deur is zwaar. Om schade en letsel te voorkomen, moet u voorzichtig zijn met het verwijderen van de deur.

1. Leg kast neer.

2. Gebruik een kruiskopschroevendraaier, schroef de onderste scharnier van de onderkant los.

LET OP

• Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.
• Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap.

Nederlands
