HASZNÁLATI ÚTMUTATÓ RZ32M7120B1 SAMSUNG

Szervizelési útmutató felhasználók számára

1. A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.com weblapot.
2. Nyissa meg az alkatrészvásárlási weblapot, és adja meg a termék modellkódját, így megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le.

- A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.

1. Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján látható névvel.

- A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a fiókokra és a zsanérokra korlátozódik.

MEGJEGYZÉS

Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi, vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésekért és egyéb olyan termékbiztonsági problémákért, amelyeket a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által jóváhagyott szakszerviz által történő javítási kísérlet során keletkezett.

⚠️ VIGYÁZAT!

• Az alkatrész weblapon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.
• A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár.
• A javítási munkálatok során viseljen védőkesztyűt.

Magyar

A hütőszekrény kinézete és kínált alkatrészeinek köre a modelltöl és az országtól függően eltérő lehet.

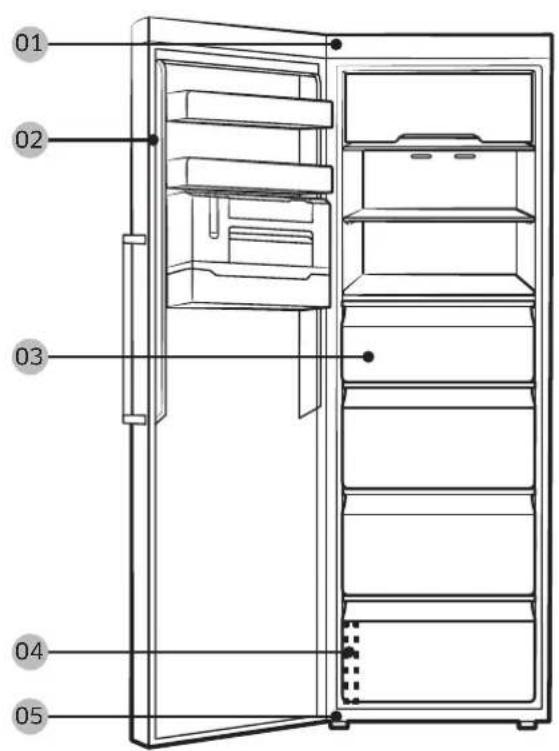

RZ32* RR39*

01 02 03 04 05

01 Felső zsanér 02 Tömítés

03 Fiók 04 Vonalkódos címke

05 Alsó zsanér

MEGJEGYZÉS

Az alkatrészek le- és felszerelésének sorrendje a fagyasztó és a hűtő esetében megegyezik.

Magyar

Fogantyúcsere

VIGYÁZAT!

• Az ajtófogantyú cseréje során ügyeljen arra, hogy ne karcolódjon meg az ajtó felülete.
• A tartóelemeket fogva erősen nyomja be a fogantyúkat. Ügyeljen arra, hogy ne legyen rés a tartóelemek és az ajtó között.
  • A fogantyú felszerelésekor húzza szorosra a csavarokat.
• A termék használata előtt ellenőrizze, hogy a fogantyú biztonságosan van-e rögzítve.

Szükséges szerszámok (nem tartozék)

Csillagcsavarhúzó Lapos csavarhúzó

A fogantyúk leszerelése

MEGJEGYZÉS

Ez az eljárás követendő a hűtő és a fagyasztó esetében is.

1. Pattintsa le a fogantyú burkolatát, és tegye félre.

2. Távolítsa el a fogantyút rögzítő felső és alsó csavarokat.

3. Az új fogantyú a régi eltávolításához képest fordított sorrendben szerelhető fel.

Magyar

Tömítéscsere

VIGYÁZAT!

Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ellenkező esetben hideg levegő szivároghat a hűtőszekrényből.

A tömítés eltávolítása

Tömités

Nyissa ki az ajtót, és vegye le a tömítést az ajtóról.

A tömítés felszerelése

Rögzítse az új tömítést a hűtő ajtajára. Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között.

Fiókcsere

VIGYÁZAT!

A fiók behelyezése során ügyeljen arra, hogy az megfelelően illeszkedjen a sínbe.

A fiók eltávolítása

1. Húzza előre a fiókot.

2. Billentse meg, majd távolítsa el a fiókot.

A fiókok visszaszerelése

A fiókok visszaszerelését az eltávolításuk lépéseit fordított sorrendben végrehajtva végezze el.

Magyar

Zsanércsere

A zsanérok lecseréléséhez először le kell szerelnie az ajtókat.

VIGYÁZAT!

• Az ajtók leszerelésekor legyen nagyon óvatos, mert az ajtók nehezek.
• A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.
• Mivel a zsanérokat óvatosan kell kezelni, és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert.
• Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat.
• Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron.
• Ellenőrizze, hogy a zsanér biztonságosan van-e a szekrényhez rögzítve.
• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.

FIGYELMEZTETÉS

• A hütőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség.
• Az ajtók felcserélése előtt húzza ki a tápkábelt.

Szükséges szerszámok (nem tartozék)

Csillagcsavarhúzó Lapos csavarhúzó 10 mm-es csavarkulcs

(a felső zsanér tengelyéhez)

8 mm-es dugókulcs (a csavarokhoz)

12 mm-es csavarkulcs (az alsó zsanér tengelyéhez)

Magyar

Az ajtó megfordítása

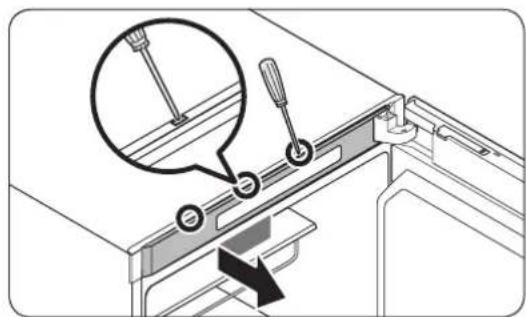

1. A felső keret burkolatának eltávolításához egy lapos csavarhúzóval nyúljon be egymás után az ajtó felső részén található lyukakba.

MEGJEGYZÉS

Kezdje a zsanértól legtávolabbi lyukkal.

1. Az eltávolításához emelje ki a zsanér burkolatának bal oldalát, majd az alját enyhén felemelve húzza ki.

VIGYÁZAT!

A zsanér burkolatának eltávolításakor ügyeljen arra, hogy ne sértse meg a hűtő ajtaján és körülötte elhelyezkedő csatlakozókat, illetve vezetékeket.

MEGJEGYZÉS

Tartsa a zsanér burkolatát biztonságos helyen. Szüksége lesz rá, ha visszahelyezi az ajtót az eredeti (megfordítása előtti) helyére.

1. Válassza le a hűtő ajtaján és körülötte elhelyezkedő csatlakozókat. Az eltávolításához lazítsa meg a felső zsanér csavarjait.

VIGYÁZAT!

A felső zsanér eltávolítása során tartsa erősen a hűtőajtót, hogy az nehogy véletlenül leessen.

Magyar

Alsó zsanér

1. A felső zsanér eltávolítása után felfelé emelve vegye le a hűtő ajtaját. Tartsa az ajtót biztonságos helyen.

VIGYÁZAT!

Az ajtó nehéz. A károk vagy sérülések megelőzése érdekében legyen elővigyázatos az ajtó eltávolítása közben.

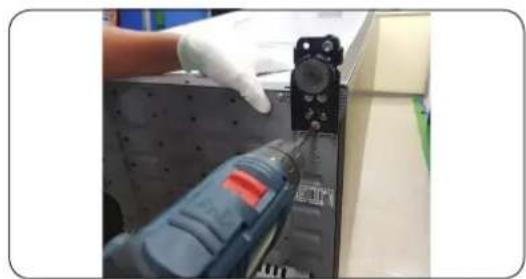

1. Fektesse le a készüléket.

2. Szerelje le csillagcsavarhúzó segítségével alulról az alsó zsanért.

VIGYÁZAT!

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.
