BEDIENUNGSANLEITUNG RZ32M7120B1 SAMSUNG

Servicehandbuch für Benutzer

1. Auf http://samsung.com erfahren Sie, wo Sie Ersatzteile kaufen können.
2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den Modellcode Ihres Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode finden Sie auf einem Aufkleber, der außen an Ihrem Gerät angebracht ist.
3. Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unten links am Gerät ablesen.
4. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der Abbildung in diesem Handbuch übereinstimmt.
5. Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden.

HINWEIS

Nach einer etwaigen Reparatur durch einen anderen als einen offiziellen Dienstleister, nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertifizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt.

⚠ VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wählen.
- Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tür abgenommen werden muss.
- Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe.

Deutsch

Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

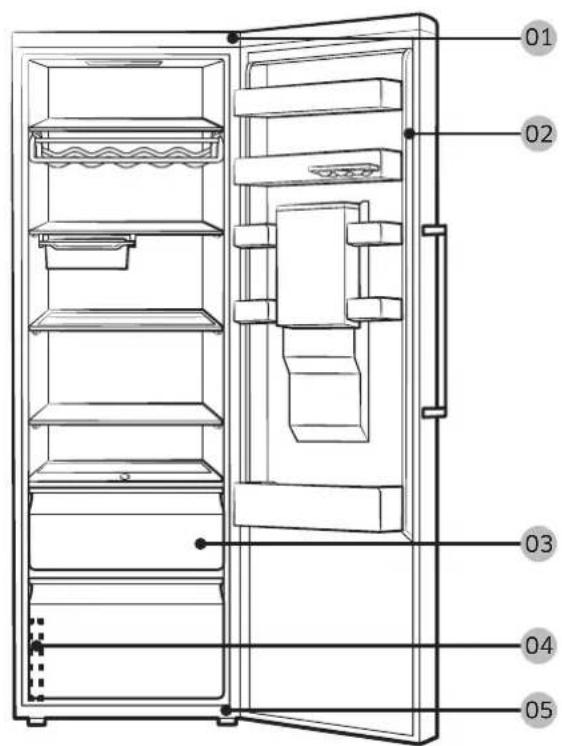

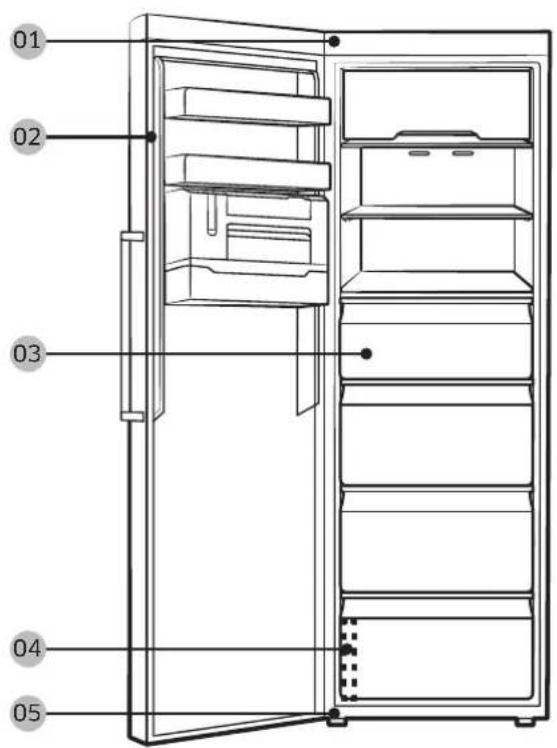

RZ32* RR39*

01 02 03 04 05

01 Oberes Scharnier 02 Dichtung

03 Auszug 04 Strichcode-Aufkleber

05 Unteres Scharnier

HINWEIS

Die Reihenfolge, in der die Teile aus- und eingebaut werden müssen, stimmt für Gefrier- und Kühlabteil überein.

Deutsch

Austausch des Handgriffs

VORSICHT

• Achten Sie beim Auswechseln des Türgriffs darauf, die Vorderseite der Tür nicht zu zerkratzen.
• Drücken Sie die Griffe fest auf die Halterungen. Stellen Sie sicher, dass zwischen den Stützen und der Tür keine Lücke bleibt.
  • Ziehen Sie die Schrauben beim Anbringen des Griffs fest an.
• Prüfen Sie vor Verwendung des Geräts, ob der Griff fest angebracht ist.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher Schlitzschraubendreher

Befestigen der Griffe

HINWEIS

Dieses Verfahren gilt sowohl für das Kühl- als auch für das Gefrierabteil.

1. Lösen Sie die Griffkappe und legen Sie sie beiseite.
2. Entfernen Sie die Schrauben oben und unten am Griff.
3. Gehen Sie beim Einbauen des neuen Handgriffs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Deutsch

Austausch der Dichtung

VORSICHT

Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten.

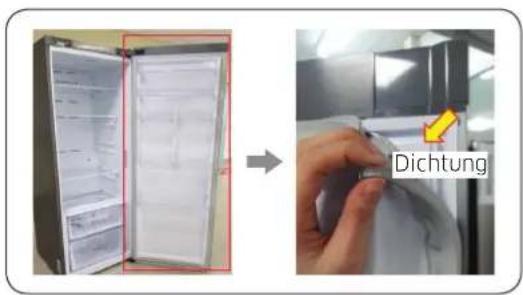

So bauen Sie die Dichtung aus

Dichtung

Öffnen Sie die Gerätetür, und entfernen Sie die Dichtung von der Tür.

So bauen Sie die neue Dichtung ein

Bringen Sie eine neue Dichtung an der Kühlschranktür an. Achten Sie darauf, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt.

Austausch des Auszugs

VORSICHT

Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird.

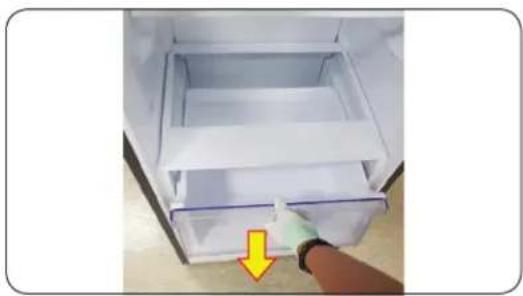

Ausbauen des Auszugs

1. Ziehen Sie das Schubfach nach vorne.
2. Kippen Sie das Schubfach und ziehen Sie es heraus.

Einbauen des Auszugs

Gehen Sie beim Einbauen des Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Deutsch

Austauschen des Scharniers

Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen.

⚠ VORSICHT

• Da die Türen schwer sind, ist beim Ausbauen der Türen äußerste Vorsicht geboten.
• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.
• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht werden müssen.
• Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und Verletzungen verursachen.
• Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.
• Prüfen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.
• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.

⚠️ WARNING

• Zum Kippen/Hinlegen der Kühl-/Gefrierkombination sind mindestens 2 Personen erforderlich.
• Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher

Schlitzschraubendreher 10

mm-Schraubenschlüssel
(für oberen Scharnierbolzen)

8 mm-Steckschlüssel (für Schrauben)

12 mm-Schraubenschlüssel
(für unteren Scharnierbolzen)

Deutsch

Wechseln des Türanschlags

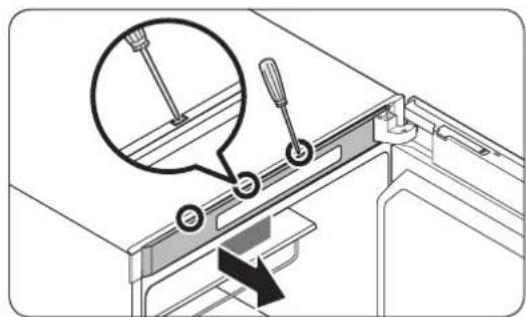

1. Lösen Sie die Befestigungen der oberen Rahmenabdeckung mit Hilfe eines Schlitzschraubendrehers der Reihe nach aus den Bohrungen oben an der Tür, um die Abdeckung abzunehmen.

HINWEIS

Beginnen Sie mit der Bohrung, die am weitesten von dem Scharnier entfernt ist.

1. Lösen Sie durch Ziehen die linke Seite der Scharnierabdeckung und heben Sie dann den unteren Teil leicht an, um sie herauszuziehen.

⚠ VORSICHT

Achten Sie bei der Entfernung der Scharnierabdeckung darauf, die Anschlüsse und Kabel an der Kühlabteiltür und darum herum nicht zu beschädigen.

HINWEIS

Bewahren Sie die Scharnierabdeckung sicher auf. Sie benötigen diese, wenn Sie die Tür in ihre Ausgangsposition (Position vor dem Türumbau auf die andere Seite) zurücksetzen.

1. Trennen Sie die Anschlüsse an der Kühlabteiltür und darum herum. Lösen Sie die Schrauben am oberen Scharnier, um es zu entfernen.

⚠ VORSICHT

Um die Kühlabteiltür am Herunterfallen zu hindern, halten Sie sie fest, während Sie das obere Scharnier entfernen.

Deutsch

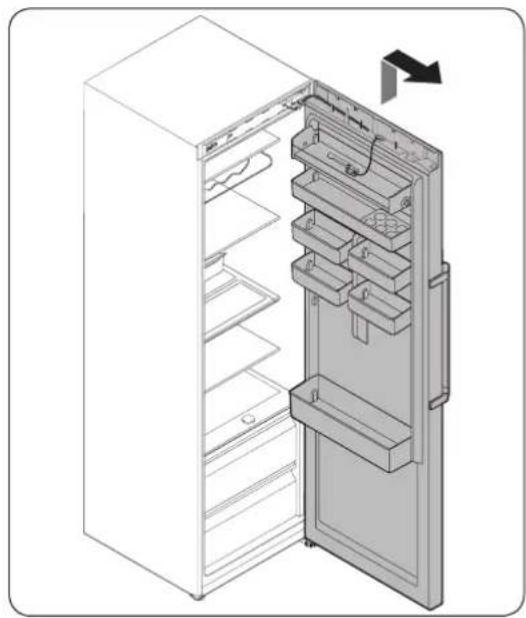

1. Ziehen Sie die Tür des Kühlabteils nach oben heraus, nachdem Sie das obere Scharnier ausgebaut haben. Bewahren Sie die Tür sicher auf.

⚠ VORSICHT

Die Tür ist schwer. Zur Vermeidung von Schäden oder Verletzungen seien Sie beim Abnehmen der Tür vorsichtig.

1. Legen Sie den Schrank auf den Boden.

2. Lösen Sie das untere Scharnier mit einem Kreuzschlitzschraubendreher von der Unterseite.

⚠ VORSICHT

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.
