MANUAL DE UTILIZARE RZ32M7120B1 SAMSUNG

Manualul de service al utilizatorului

1. Pe http://samsung.com puteți vedea de unde puteți cumpăra piese de schimb
2. Accesați site-ul de achiziționare a pieselor și introduceți codul modelului pentru produsul dvs. pentru a vedea piesele care se pot cumpăra. Codul modelului este etichetat pe partea exterioară a produsului.
3. Puteți vedea codul și versiunea modelului pe eticheta cu codul de bare din partea stângă jos a produsului.
4. Pentru piesele de schimb, verificați ca denumirea piesei să corespundă cu cea din imaginea prezentată în acest manual.
5. Piesele care pot fi reparate de utilizator sunt limitate la mânere (doar la anumite modele), garnituri, sertare și balamale.

NOTĂ

În urma reparației efectuate de un furnizor de service neautorizat, a reparației de către utilizator sau a reparației neprofesioniste a produsului, Samsung nu mai este răspunzătoare pentru nicio deteriorare a produsului, nicio vătămare sau altă problemă privind siguranța produsului generate de orice încercare de a repara produsul și care nu respectă cu strictețe aceste instrucțiuni privind repararea și întreținerea. Orice deteriorare a produsului generată de o încercare de reparare a produsului de către orice altă persoană în afară de furnizorul de service autorizat de Samsung nu va fi acoperită de garanție.

ATENTIE

• Denumirea piesei afișată pe site poate fi diferită de cea din acest manual. Asigurați-vă că alegeți denumirea corectă a piesei.
• Pentru înlocuirea balamalelor este necesară foarte multă atenție, deoarece implică demontarea ușii.
• Nu uitați să purtați mănuși de protecție atunci când efectuați reparații.

Română

Imaginea efectivă și piesele furnizate ale frigiderului pot diferi, în funcție de model și de țară.

RZ32* RR39*

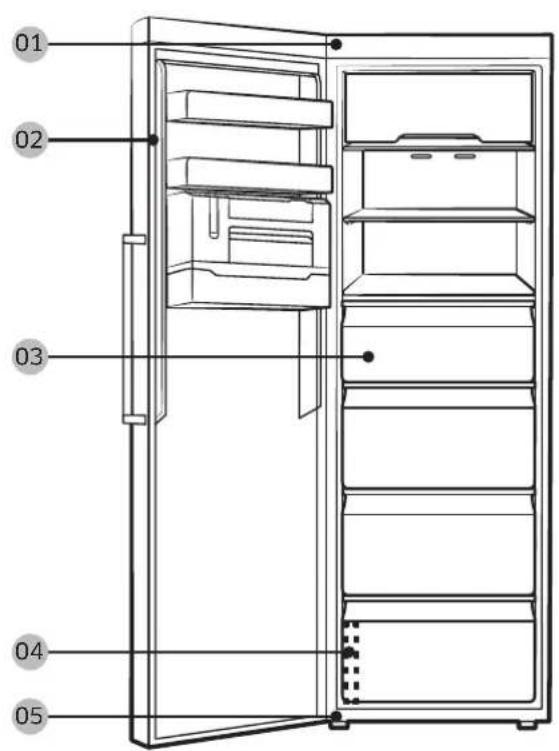

01 02 03 04 05

01 Balama superioară 02 Garnitură

03 Sertar 04 Etichetă cu codul de bare

05 Balamaua inferioară

NOTĂ

Ordinea de demontare și asamblare a pieselor componente este aceeași pentru congelator și frigider deopotrivă.

Română

Înlocuirea mânerului

ATENTIE

• Atunci când înlocuți mânerul ușii, fiți atenți să nu zgâriatii partea frontală a ușii.
• Apăsați ferm mânerele în suporturi. Asigurați-vă că nu există spațiu între suporturi și usă.
• Strângeti bine şuruburile atunci când prindeți mânerul.
• Verificați mânerul să fie bine prins înainte de a utiliza produsul.

Şurubelniță Phillips Şurubelniță cu cap plat

Pentru a demonta mânerele

NOTĂ

Această procedură se aplică atât frigiderelor cât și congelatoarelor.

1. Deblocați capacul mânerului și puneți-I deoparte.

2. Scoateți fiecare şurub de pe partea superioară și inferioară a mânerului.

3. Asamblati mânerul nou în ordinea inversă dezasamblării.

Română

Înlocuirea garniturii

⚠️ ATENTIE

Asigurați-vă că fixați bine garnitura. În mod contrar, se poate pierde aerul rece din frigider.

Pentru a scoate garnitura

Garnitură

Deschideți ușa și îndepărtați garnitura de la ușă.

Pentru a înlocui garnitura

Prindeți o garnitură nouă la ușa frigiderului. Asigurați-vă că nu există spațiu între garnitura nouă și ușă.

Înlocuirea sertarului

⚠️ ATENTIE

Verificați sertarul să fie introdus corect în șină în timpul asamblării.

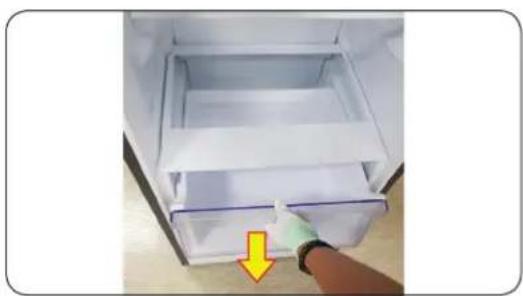

Pentru a scoate sertarul

1. Trageți sertarul în față.
2. Scoateți sertarul înclinându-l.

Pentru a remonta sertarele

Remontarea sertarelor se face în ordine inversă față de pașii pentru scoatere.

Română

Înlocuirea balamalei

Pentru a înlocui balamalele, trebuie mai întâi să scoateți uşile.

ATENTIE

• Când scoateți ușile, fiți foarte atenți, deoarece ușile sunt grele.
• Înainte de a înlocui balamalele, puneti un covoraș moale sau un carton pe podea pentru a împiedica zgârierea ușii atunci când așezați ușile pe jos.
• Deoarece balamalele trebuie manevrate cu grijă și înlocuite de două sau mai multe persoane, vă recomandăm să apelați la un service tehnic profesionist.
• Dacă scoateți balamaua fără a ține ușa, aceasta poate să cadă și să cauzeze vătămare corporală.
• Asigurați-vă că axul este bine strâns pe balama.
• Verificați ca balamaua să fie bine prinsă pe cadru.
• Asigurati-vă că sunt conectați corect conectorii cu fir.
• Aveți grijă să nu deteriorați firele când fixați capacul superior.

⚠ AVERTIZARE

• Înclinarea/aşezarea frigiderului necesită minimum 2 persoane.
• Deconectați cablul de alimentare înainte de a inversa ușile.

Şurubelniță Phillips Şurubelniță cu cap plat Cheie fixă de 10 mm

(pentru axul balamalei superioare)

Cheie tubulară de 8 mm (pentru bolțuri)

Cheie fixă de 12 mm (pentru axul balamalei inferioare)

Română

Inversarea uşii

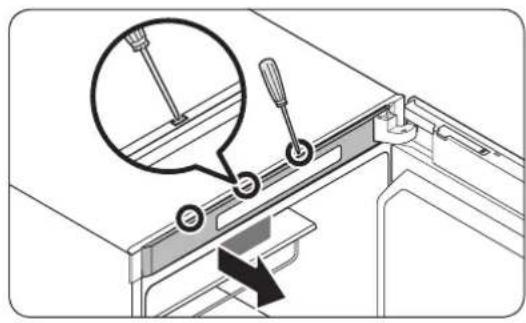

1. Utilizați o şurubelniță cu cap plat pentru a o introduce în orificii, unul după altul, în partea de sus a ușii, pentru a scoate capacul cadrului superior.

NOTĂ

Începeti cu orificiul cel mai îndepărtat de balama.

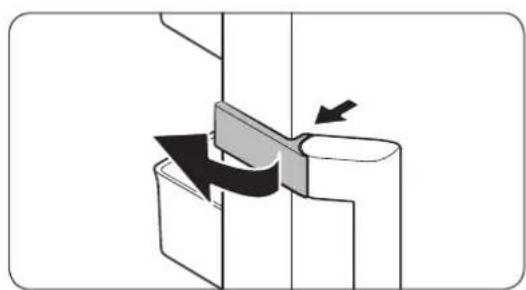

1. Trageți afară partea stângă a capacului pentru balama pentru a-l scoate, apoi ridicati ușor partea de jos pentru a-l trage afară.

ATENTIE

Atunci când scoateți capacul pentru balama, aveți grijă să nu deteriorați conectorii și cablurile de pe ușa frigiderului sau din jurul ei.

NOTĂ

Puneți capacul pentru balama într-un loc sigur. Veți avea nevoie de el atunci când veți aduce ușa în poziție inițială (înainte de a o inversa).

1. Deconectați conectorii de pe ușa frigiderului sau din jurul ei. Slăbiti şuruburile de la balamaua de sus pentru a o scoate.

ATENTIE

Pentru a împiedica ușa frigiderului să cadă, nu uitați să țineți bine de ea în timp ce scoateți balamaua de sus.

Română

Balamaua inferioară

1. După ce scoateți balamaua de sus, ridicati-o pentru a scoate ușa frigiderului. Puneti ușa într-un loc sigur.

⚠️ ATENTIE

Uşa este grea. Pentru a evita daunele sau leziunile, aveți grijă la demontarea uşii.

1. Aşezati jos corpul.

2. Folosind o șurubelniță Phillips, desfaceți balamaua inferioară din partea de jos.

ATENTIE

• Asigurați-vă că sunt conectați corect conectorii cu fir.
• Aveți grijă să nu deteriorați firele când fixați capacul superior
