NAUDOJIMO INSTRUKCIJA RZ32M7120B1 SAMSUNG

Naudotojo atliekamos priežiūros vadovas

1. Kur galima nusipirkti atsarginių dalių galite sužinoti adresu http://samsung.com
2. Apsilankykite dalių pardavimo svetainėje ir įvedę savo gaminio modelio kodą patikrinkite, kokias dalis galima įsigyti. Modelio kodas nurodytas išorinėje gaminio pusėje.
3. Modelio kodą ir versiją galite patikrinti brūkšninio kodo etiketėje, esančioje gaminio apačioje kairėje.
4. leškodami atsarginių dalių, įsitikinkite, kad dalies pavadinimas sutampa su šio vadovo iliustracija.
5. Naudotojas pats gali atlikti tik šių dalių priežiūrą: rankenos (tik kai kuriems modeliams), tarpinės, stalčiai ir lankstai.

PASTABA

Jei gaminio remonto darbus atliko neigaliotas paslaugų teikėjas, pats naudotojas ar ne profesionalus specialistas, „Samsung“ neatsako už jokią žalą gaminiui, sužalojimus ar kitas su gaminio saugumu susijusias problemas, kurias sukėlė bandymai remontuoti gaminį kruopščiai nesilaikant šių remonto ir priežiūros instrukcijų. Garantija netaikoma gaminio pažeidimams, atsiradusiems bandant remontuoti gaminį, jei darbus atliko asmuo, kuris nėra „Samsung“ sertifikuotas priežiūros paslaugų teikėjas.

DÉMESIO

• Svetainėje nurodytas dalies pavadinimas gali skirtis nuo nurodytojo šiame vadove. Įsitikinkite, kad pasirinkote teisingą dalies pavadinimą.
• Lankstų keitimas reikalauja ypatingo atsargumo, nes reikia nuimti dureles.
• Atliekant remonto darbus būtina mūvėti apsaugines pirštines.

Lietuvių kalba

Tikras vaizdas ir tiekiamos dalys gali skirtis priklausomai nuo modelio ir šalies.

RZ32* RR39*

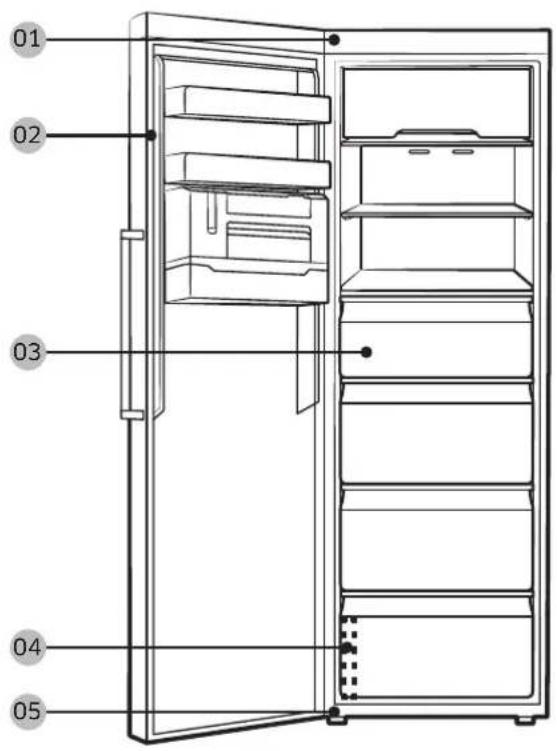

01 02 03 04 05

01 Viršutinis lankstas 02 Tarpinė

03 Stalčius 04 Brūkšninio kodo etiketė

05 Apatinis lankstas

PASTABA

Šaldiklio ir šaldytuvo dalių išrinkimo ir surinkimo tvarka yra tokia pati.

Lietuvių kalba

Rankenos keitimas

DÊMESIO

• Keisdami durelių rankeną, būkite atsargūs, kad nesubraižytumėte durelių fasadinės pusės.
• Tvirtai prispauskite rankenėles prie atramų. Įsitikinkite, kad tarp laikiklių ir durelių neliko tarpo.
• Tvirtindami rankena gerai priveržkite varžtus.
• Prieš naudodami gamini patikrinkite, ar rankena laikosi tvirtai.

Reikalingi įrankiai (nepateikiami)

Kryžminio atsuktuvo

Plokščiasis atsuktuvas

Kaip nuimti rankenas?

PASTABA

Ši procedūra galioja tiek šaldytuvo, tiek šaldiklio skyriui.

1. Atkabinkite rankenos dangtelj ir pasidėkite šalia.

2. Išsukite varžtus iš rankenos viršutinės ir apatinės dalies.

3. Montuodami nauja rankeną, atlikite nurodytus veiksmus atvirkštine tvarka.

Lietuvių kalba

Tarpinês keitimas

DÊMESIO

Isitikinkite, kad gerai pritvirtinote tarpinę. Priešingu atveju gali atsirasti nuotėkis iš šaldytuvo.

Kaip nuimti tarpinę

Tarpiné

Atidarykite dureles ir nuimkite nuo jų tarpinę.

Kaip uždėti tarpinę

Pritvirtinkite nauja tarpinę prie šaldytuvo durelių. Įsitikinkite, kad tarp naujos tarpinės ir durelių neliko tarpo.

Stalčiaus pakeitimas

DÈMESIO

Įstatydami patikrinkite ar stalčius gerai įkištas į bėgeli.

Kaip išimti stalčių

1. Patraukite stalčių i priekį.
2. Ištraukite stalčių jį pakeldami.

Kaip įstatyti stalčius

Istatant stalčius reikia priešinga eilės tvarka atlikti stalčių išėmimo veiksmus.

Lietuvių kalba

Lanksto keitimas

Norėdami pakeisti lankstus visų pirma turite nuimti dureles.

DÈMESIO

• Nuimdami dureles, būkite itin atsargūs, nes durelès yra sunkios.
• Prieš keisdami lankstus, ant grindų padėkite suminkštinantį paklotą, pavyzdžiui, kartoną, kad durelės nebūtų subraižytos jas padėjus.
• Kadangi su lankstais reikia dirbti atsargiai ir juos keičiant turi dalyvauti du ar daugiau asmenų, rekomenduojame kreiptis į profesionalią techninę tarnybą.
• Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti.
• Isitikinkite, kad ašis tvirtai laikosi lankste.
• Patikrinkite, ar lankstas gerai pritvirtintas prie korpuso.
• Isitikinkite, kad laido jungtys prijungtos tinkamai.
• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų.

ISPÉJIMAS

• Šaldytuvą kreipti / guldyti turi mažiausiai 2 žmonės.
• Prieš pakeisdami durelių atidarymo kryptį, atjunkite maitinimo laidą.

Reikalingi jrankiai (nepateikiami)

Kryžminio atsuktuvo Plokščiasis atsuktuvas 10 mm veržliaraktis

(viršutiniai lanksto ašiai)

8 mm lizdinis veržliaraktis (varžtams)

12 mm veržliaraktis (apatinei lanksto ašiai)

Lietuvių kalba

Durelių atidarymo krypties pakeitimas

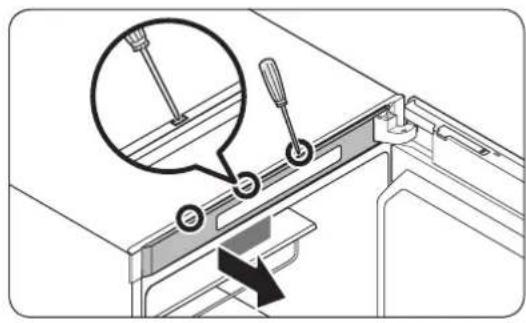

1. I angas vieną po kito jkiškite plokščiajj atsuktuvą ir atkabinę nuimkite viršutinio rėmo dangtelj.

PASTABA

Pradėkite nuo angos, esančios toliausiai nuo lanksto.

1. Patraukite kairiaja lanksto dangtelio pusę, kad galėtumėte ją išimti. Tuomet švelniai pakelkite apačią ir ištraukite.

DÈMESIO

Lanksto dangtelj nuimkite atsargiai, kad nepažeistumete aplink šaldytuvo duris arba ant jų esančių jungčių ir laidų.

PASTABA

Lanksto dangtelj laikykite saugioje vietoje. Jis bus reikalingas pastačius duris atgal j pirminę padėtį (prieš pakeičiant durų atidarymo pusę).

1. Atjunkite aplink šaldytuvo duris arba ant jų esančias jungtis. Atlaisvinkite viršutinio lanksto varžtus, kad galėtumėte jį išimti.

DÉMESIO

Išimdami viršutinį lankstą, tvirtai laikykite šaldytuvo duris, kad jos nenukristų.

1. Nuémę viršutinį lankstą, pakelkite ir nuimkite šaldytuvo duris. Duris laikykite saugioje vietoje.

DÈMESIO

Durys yra sunkios. Saugokitės jas išimdami, kad nepatirtumėte traumos.

1. Padėkite spintele.

2. Kryžminiu atsuktuvu atsukite apatinj lankstą iš apačios.

DÉMESIO

• Jsitikinkite, kad laido jungtys prijungtos tinkamai.
• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų
