MANUALE UTENTE RZ32M7120B1 SAMSUNG

Manuale di manutenzione dell'utente

1. Per acquistare eventuali ricambi vedere http://samsung.com
2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per verificare i ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto.
3. È possibile verificare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.
4. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione in questo manuale.
5. I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere.

NOTA

Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certificati Samsung non sarà coperto da garanzia.

ATTENZIONE

• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di selezionare il ricambio corretto.
• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.
• Per effettuare la riparazione indossare i guanti protettivi.

Italiano

Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

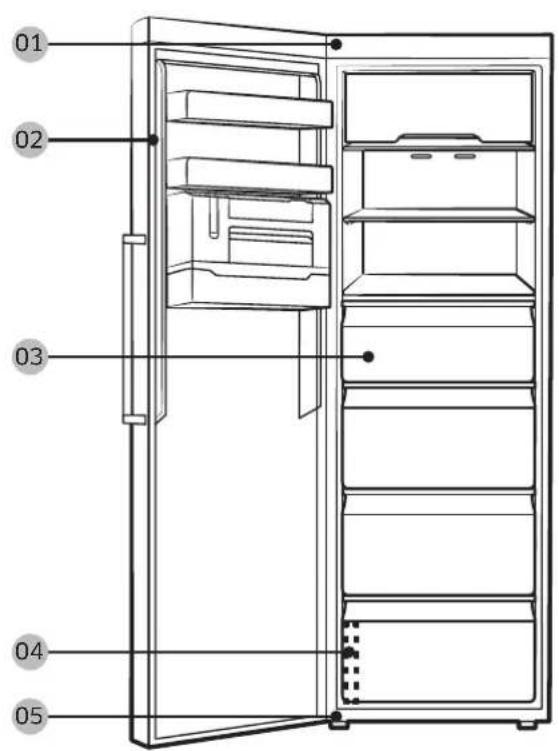

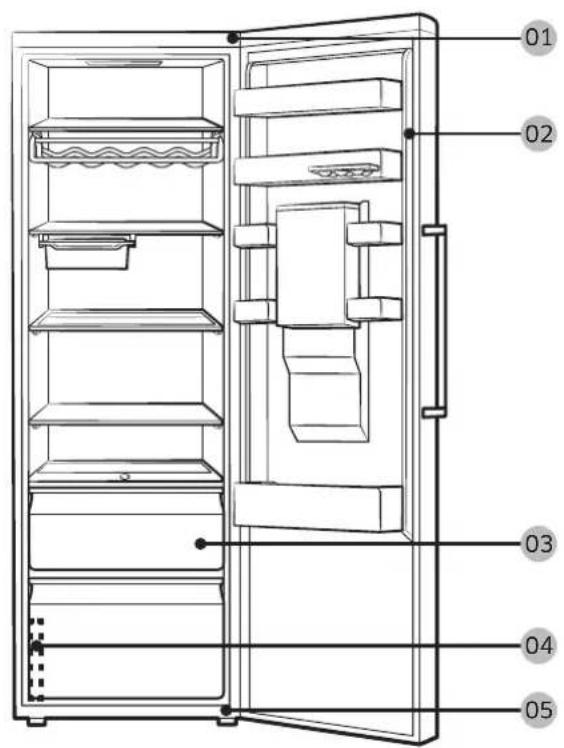

RZ32* RR39*

01 02 03 04 05

01 Cerniera superiore 02 Guarnizione

03 Cassetto 04 Etichetta con codice a barre

05 Cerniera inferiore

NOTA

L'ordine di assemblaggio o disassemblaggio delle parti è uguale sia per il frigo sia per il freezer.

Italiano

Sostituzione della maniglia

ATTENZIONE

• Durante la sostituzione delle maniglia degli sportelli, prestare attenzione a non graffiare il frontale della porta.
• Premere saldamente le maniglie sui supporti. Accertarsi che non vi sia spazio tra i supporti delle maniglie e la porta.
• Nel fissaggio delle maniglie, serrare con forza le viti.
• Prima di usare il prodotto verificare che la maniglia sia fissata saldamente.

Strumenti necessari (non forniti)

Cacciavite a croce Cacciavite piatto

Per staccare le maniglie

NOTA

Questa procedura si applica sia ai comparti del frigo sia a quelli del freezer.

1. Sboccare il coperchio delle cerniere della maniglia della porta e riporli a lato.
2. Rimuovere le viti superiore ed inferiore della maniglia.
3. Montare la nuova maniglia seguendo la procedura di smontaggio in ordine inverso.

Italiano

Sostituzione della guarnizione

ATTENZIONE

Accertarsi di fissare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda.

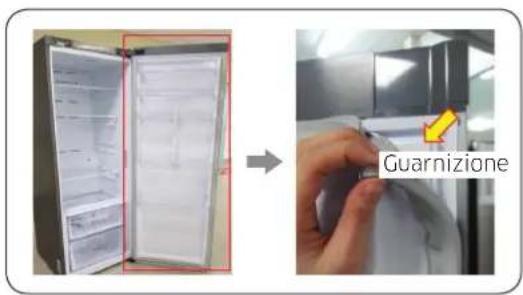

Per rimuovere la guarnizione

Guarnizione

Aprire la porta e rimuovere la guarnizione.

Sostituire la guarnizione

Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra la nuova guarnizione e la porta.

Sostituire un cassetto

ATTENZIONE

Verificare che il cassetto sia correttamente inserito nella guida durante il montaggio.

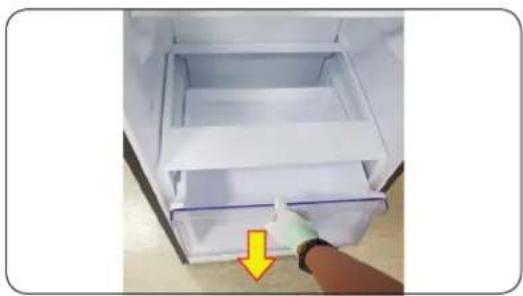

Per rimuovere il cassetto

1. Tirare il cassetto verso avanti.

2. Rimuovere il cassetto inclinandolo.

Per rimontare i cassetti

Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione.

Italiano

Sostituzione delle cerniere

Per sostituire le cerniere, rimuovere prima la porta.

ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.
• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di graffiare la porta nell'appoggiarla.
• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare un servizio di assistenza professionale.
• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.
• Accertarsi che il perno sia saldamente fissato alla cerniera.
• Verificare che la cerniera sia fissata saldamente all'armadio.
• Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.

AVVERTENZA

• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.
- Scollegare il cavo di alimentazione prima di invertire le porte.

Strumenti necessari (non forniti)

Cacciavite a croce Cacciavite piatto Chiave da 10 mm(per

il perno della cerniera superiore)

Chiave a bussola da 8 mm (per i bulloni)

Chiave da 12 mm(per il perno della cerniera inferiore)

Italiano

Inversione della porta

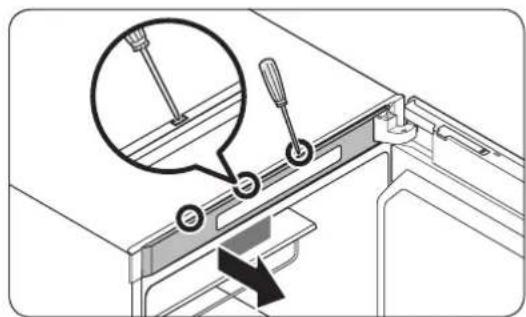

1. Usare un cacciavite piatto da inserire nei fori uno dopo l'altro nella parte superiore della porta per rimuovere il coperchio superiore della cornice.

NOTA

Iniziare dal foro più lontano dalla cerniera.

1. Estrarre il lato sinistro del coperchio della cerniera per rimuoverlo, quindi sollevare leggermente il fondo per estrarlo.

ATTENZIONE

Nel rimuovere il coperchio della cerniera, prestare attenzione a non danneggiare i connettori ed i cavi all'interno e intorno alla porta del frigorifero.

NOTA

Conservare il coperchio della cerniera con cura. Sarà necessario rimontarlo qualora si desideri ripristinare la posizione originale della porta (precedente all' inversione).

1. Scollegare i connettori all'interno ed intorno alla porta del frigorifero. Allentare le viti dalla cerniera superiore per rimuoverla.

ATTENZIONE

Al fine di prevenire un'accidentale caduta della porta, trattenerla durante la rimozione della cerniera superiore.

Italiano

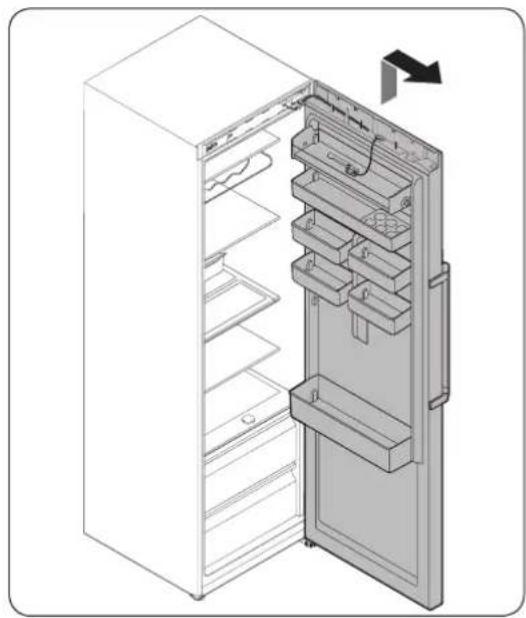

1. Una volta rimossa la cerniera superiore, sollevare la porta del frigorifero per rimuoverla. Conservare la porta con cura.

ATTENZIONE

La porta è pesante. Al fine di prevenire danni o lesioni, prestare attenzione durante la sua rimozione.

1. Sdraiare l'apparecchio.

2. Usando un cacciavite a croce, svitare la cerniera inferiore dal fondo.

ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.
• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore.

Italiano
