LIETOŠANAS INSTRUKCIJA RZ32M7120B1 SAMSUNG

Lietotāja apkopes rokasgrāmata

1. Jüs vietnē http://samsung.com varat pārbaudīt, kur iegādāties rezerves daļas.
2. Apmeklējiet daļu iegādes vietni un ievadiet sava produkta modela kodu, lai pārbaudītu iegādei pieejamās daļas. Modela kods ir norādīts uz jūsu produkta ārējiem sāniem.
3. Jūs varat pārbaudīt modela kodu un versiju uz svītrkoda uzlīmes produkta kreisajā apakšējā daļā.
4. Rezerves daļām pārliecinieties, ka detaļas nosaukums atbilst tam, kas norādīts šajā rokasgrāmatā.
5. Dalas, kurām lietotājs var veikt apkopi, ir tikai rokturi (tikai dažiem modeliem), blīves, atvilktnes un enğes.

PIEZIME

Pēc nepilnvarota pakalpojumu sniedzēja veikta remonta, paša lietotāja veikta vai neprofesionāla produkta remonta Samsung neuzņemas atbildību par produkta bojājumiem, personas ievainojumiem vai produkta drošības problēmām, kas radušās, veicot jebkādu produkta remonta mēģinājumu, kas precīzi neievēro šīs remonta un apkopes instrukcijas. Garantija nesegs nevienu produkta bojājumu, kas radies, ja produktu mēģina remontēt persona, kas nav Samsung sertificēts pakalpojumu sniedzējs.

⚠ UZMANĪBU!

• Vietnē norādītais detaļas nosaukums var atšķirties no tā, kas norādīts šajā rokasgrāmatā. Lūdzu, pārliecinieties, ka izvēlaties pareizo detaļas nosaukumu.
• Veicot enğu nomaiņu, ir jāpievērš īpaša uzmanība, jo šī darbība ietver durvju atvienošanu.
• Remonta laikā valkājiet aizsargcimdus.

Latviešu

Atkarībā no modela un valsts ledusskapja faktiskais attēls un daļas var atšķirties.

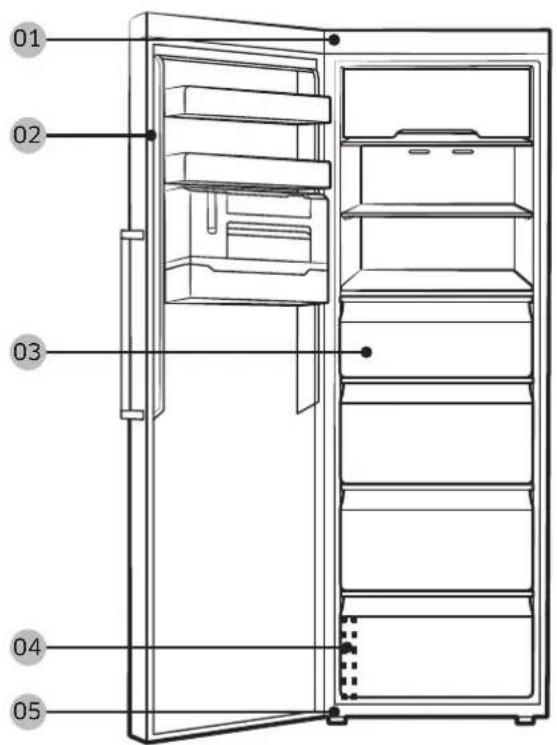

RZ32* RR39*

01 02 03 04 05

01 Augšējā enğe 02 Blīve

03 Atvilkte 04 Svītrkoda uzlime

05 Apakšējā enge

PIEZIME

Daļu izjaukšanas un montāžas secība saldētavai un ledusskapim ir vienāda.

Latviešu

Roktura nomaina

UZMANĪBU!

• Nomainot durvju rokturi, pārliecinieties, ka nesaskrāpējat durvju priekšpusi.
• Cieši uzspiediet uz rokturu vadotnēm. Raugieties, lai starp rokturu vadotnēm un durvīm nav spraugu.
• Pievienojot rokturi, cieši pievelciet skrūves.
• Pirms produkta izmantošanas pārbaudiet, vai rokturis ir stingri pievienots.

Nepieciešamie instrumenti (nav iekļauti komplektācijā)

Lai nonemtu rokturus

PIEZIME

Šī procedūra attiecas gan uz ledusskapi, gan saldētavu.

1. Nonemiet roktura vāciņu un nolieciet to malā.
2. Atskrūvējiet roktura augšējā un apakšējā dalā izvietotās skrūves.
3. Uzlieciet jauno rokturi pretējā secībā izjaukšanas darbībām.

Latviešu

Blīves nomaina

UZMANĪBU!

Pārliecinieties, ka cieši pievienojat blīvi. Pretējā gadījumā var noplust aukstais gaiss no ledusskapja.

Lai nonemtu blīvi

Pievienojiet jaunu blīvi pie ledusskapja durvīm. Raugieties, lai starp jauno blīvi un durvīm nav spraugu.

Atvilktnes nomaina

UZMANĪBU!

Pārliecinieties, vai atviktne montāžas laikā ir pareizi ievietota sliedē.

Lai atkārtoti ievietotu atvilktnes

Atkārtota atvilktņu ievietošana tiek veikta pretējā to izņemšanas darbību secībā.

Latviešu

Enges nomaina

Lai nomainītu en̩ges, jums vispirms ir jāizņem durvis.

UZMANIBU!

• Uzmanīgi izņemiet durvis, jo tās ir smagas.
• Pirms enğu nomainas uz grīdas nolieciet mīkstu paliktni, piemēram, kartonu, lai novērstu skrāpējumus uz durvīm, novietojot tās uz grīdas.
• Tā kā ar enğēm ir jādarbojas uzmanīgi un nomaiņa jāveic diviem vai vairāk cilvēkiem, mēs iesakām izsaukt profesionālu tehnisko atbalstu.
• Ja enğes atvienošanas laikā durvis netiek turētas, tās var nokrist un radīt ievainojumus.
• Pārliecinieties, ka vārpsta uz enğes ir cieši pievilkta.
• Pârbaudiet, vai enge ir cieši pievienota pie korpusa.
• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.
• Raugieties nesabojāt vadus, fiksējot augšējo pārsegu.

BRĪDINĀJUMS

• Ledusskapja sasvēršanai/nolikšanai nepieciešami vismaz 2 cilvēki.
- Atvienojiet barošanas vadu pirms durvju apgriešanas otrādi.

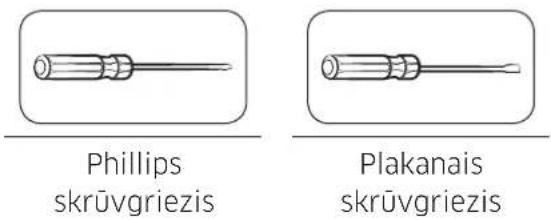

Nepieciešamie instrumenti (nav iekļauti komplektācijā)

Phillips skrūvgriezis Plakanais skrūvgriezis 10 mm uzgriežna atslēga

(augšējās enğes asij)

8 mm ārējā galatslēga (skrūvēm)

12 mm uzgriežna atslēga (apakšējās enğes asij)

Latviešu

Durvju apgriešana otrādi

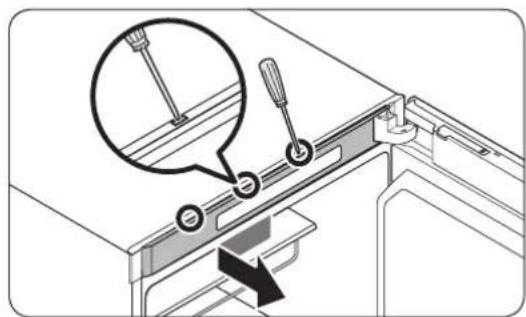

1. Izmantojiet plakano skrūvgriezi, lai ievietotu to ledusskapja durvju augšpusē izvietotajās atverēs, un tādējādi atvienotu augšējā ietvara pārsegu.

PIEZIME

Sāciet ar atveri, kas izvietota vistālāk no enges.

1. Pavelciet aiz enğes pârsega kreisās malas, lai atvienotu to, un tad nedaudz paceliet uz augšu apakšējo daļu, lai izvilktu to uz āru.

⚠ UZMANĪBU!

Atvienojot enğes pârsegu, ievērojiet piesardzību, lai nejauši nesabojātu savienotājus un vadus, kas izvietoti ledusskapja durvīs un ap tām.

PIEZIME

Uzglabājiet enğes pārsegu drošā vietā. Šī detaļa būs nepieciešama, atgriežot durvis to sākotnējā stāvoklī (pirms durvju atvēruma virziena maiņas).

1. Atvienojiet ledusskapja durvīs vai ap tām izvietotos savienotājus. Atskrūvējiet augšējās enģes skrūves, lai atvienotu to.

⚠ UZMANĪBU!

Lai novērstu ledusskapja durvju nokrišanu, cieši satveriet un atbalstiet ledusskapja durvis augšējās enģes atvienošanas laikā.

Latviešu

Apakšejā enge

1. Kad augšējā enge ir atvienota, paceliet ledusskapja durvis uz augšu, lai atvienotu tās. Uzglabājiet durvis drošā vietā.

⚠️ UZMANĪBU!

Durvis ir smagas. Lai izvairītos no bojājumiem vai personīgām traumām, ievērojiet piesardzību durvju atvienošanas laikā.

1. Nolieciet skapīti zemē.

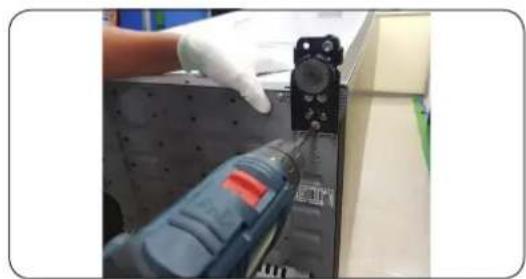

2. Izmantojot Phillips skrūvgriezi, atskrūvējiet apakšējo eṉgi no apakšda̱as.

UZMANĪBU!

- Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.

- Raugieties nesabojāt vadus, fiksējot augšējo pārsegu
