BRUKSANVISNING RZ32M7120B1 SAMSUNG

1. Du kan se hvor du kan kjøpe reservedeler på http://samsung.com
2. Besøk nettstedet for kjøp av deler og legg inn modellkoden til produktet ditt for å se hvilke deler som er tilgjengelige for kjøp. Modellkoden er merket på utsiden av produktet.
3. Du kan sjekke modellkode og versjon på strekkodeetiketten nederst til venstre på produktet.
4. For reservedeler må du sørge for at delenavnet samsvarer med illustrasjonen i denne håndboken.
5. Deler som kan repareres av brukeren, er begrenset til håndtak (bare enkelte modeller), pakninger, skuffer og hengsler.

MERK

Etter reparasjon av en ikke-autorisert tjenesteleverandør, selvutført reparasjon eller ikke-profesjonell reparasjon av produktet, er Samsung ikke ansvarlig for skade på produktet, personskader eller andre produktsikkerhetsproblemer forårsaket av ethvert forsøk på å reparere produktet som ikke følger disse reparasjons- og vedlikeholdsinstruksjonene nøye. Eventuelle skader på produktet forårsaket av et forsøk på å reparere produktet av andre personer enn en Samsung-sertifisert tjenesteleverandør, vil ikke bli dekket av garantien.

⚠️ FORSIKTIG

• Delenavnet som er oppført på nettstedet, kan avvike fra det som er oppført i denne håndboken. Sørg for å velge riktig delnavn.
• Utskiftning hengsler krever ekstrem forsiktighet fordi det innebærer å løsne døren.
• Bruk vernehansker när du utfører reparasjoner.

Norsk

Det faktiske bildet og de medfølgende komponentdelene til kjøleskapet kan variere, avhengig av modell og land.

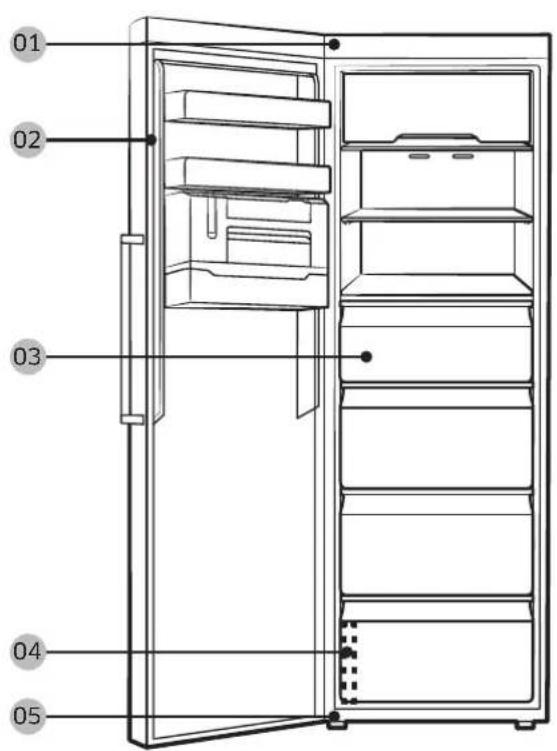

RZ32* RR39*

01 02 03 04 05

01 Topphengsel 02 Pakning

03 Skuff 04 Strekkodeetikett

05 Nedre hengsel

MERK

Rekkefølgen på demontering og montering av deler er den samme for fryseren og kjøleskapet.

Norsk

Bytte håndtak

FORSIKTIG

• Sørg for å ikke ripe opp forsiden av døren när du skifter ut dørhåndtaket.
• Trykk håndtakene ned på støttene. Kontroller at det ikke er noe mellomrom mellom støttene og døren.
• Stram skruene godt når du fester håndtaket.
• Kontroller at håndtaket er godt festet før du tar i bruk produktet.

Verktøy som kreves (medfølger ikke)

Phillips skrutrekker En flat skrutrekker

Denne prosedyren gjelder både kjøleskap og fryserdel.

1. Løsne håndtakshetten, og legg det til side.
2. Ta ut hver skrue på øvre og nedre side av håndtaket.
3. Monter det nye håndtaket i motsatt rekkefølge som du demonterte det i.

Norsk

Utskiftning av pakning

FORSIKTIG

Fest pakningen godt. Ellers kan kald luft lekke fra kjøleskapet.

Åpne døren og ta ut pakningen fra døren.

Fest en ny pakning til kjøleskapsdøren. Kontroller at det ikke er noe mellomrom mellom den nye pakningen og døren.

Utskiftning av skuff

FORSIKTIG

Sjekk at skuffen er satt inn riktig i skinnen under monteringen.

1. Trekk skuffen fremover.

2. Fjern skuffen ved å vippe den opp.

Slik fester du skuffene igjen

Skuffene festes i omvendt rekkefølge av fjerningstrinnene.

Norsk

Utskiftning av hengsel

For å skifte hengslene må du fjerne dørene først.

FORSIKTIG

• Når du fjerner dørene, må du være ekstrem forsiktig fordi dørene er tunge.
• Før du bytter ut hengslene, må du legge noe mykt og dempende, som f.eks. papp, på gulvet for å forhindre riper på døren när du legger dørene ned.
• Fordi hengslene må håndteres forsiktig og skiftes av to eller flere personer, anbefaler vi at du ringer og ber profesjonell teknisk service.
• Hvis du fjerner hengselet uten å holde i døren, kan døren falle og føre til skader.
• Sørg for at akselen er strammet godt på hengslet.
• Kontroller at hengselet er godt festet til kabinettet.
• Sørg for at kabelkoblingene er riktig koblet til.
• Vær forsiktig så du ikke skader ledningene når du fester toppdekselet.

ADVARSEL

• Å legge ned kjøleskapet krever minst to personer.
• Trekk ut strømledningen fra kjøleskapet før du snur dørene.

Verktøy som kreves (medfølger ikke)

Phillips skrutrekker En flat skrutrekker 10 mm nøkkel

12 mm nøkkel (for nedre hengselsskaft)

(for øvre hengselsskaft)

Norsk

Reversere døren

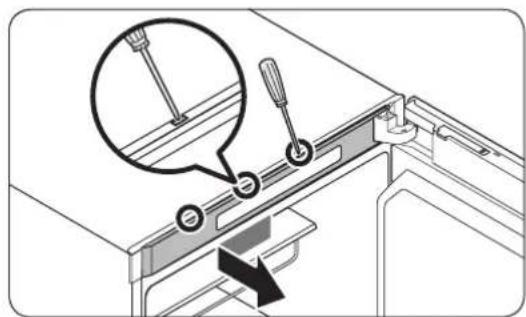

1. Bruk en flat skrutrekker til å sette inn i ett hull av gangen øverst på døren for å ta av det øvre rammedekselet.

MERK

Begynn med hullet lengst fra hengselet.

1. Trekk ut venstre side av hengselsdekselet for å fjerne det, og løft deretter opp bunnen litt for å kunne dra det ut.

! FORSIKTIG

Når du fjerner hengselsdekselet, må du være forsiktig så du ikke skader kontaktene og kablene på eller rundt kjøleskapsdøren.

MERK

Oppbevar hengselsdekselet på et sikkert sted. Du trenger det när du plasserer døren tilbake i den opprinnelige posisjonen (før vending av døren).

1. Koble fra kontaktene på eller rundt kjøleskapsdøren. Løsne skruene fra det øvre hengselet for å fjerne det.

FORSIKTIG

For å unngå at kjøleskapsdøren faller, må du holde godt fast i den mens du fjerner det øverste hengselet.

Norsk

1. Når det øvre hengselet er fjernet, løfter du kjøleskapsdøren opp for å fjerne den. Oppbevar døren på et sikkert sted.

⚠️ FORSIKTIG

Døren er tung. Vær forsiktig når du fjerner døren, for å unngå personskade eller skade på døren.

1. Legg ned skapet.
2. Fjern skruen fra den nedre hengselen med en stjerneskrutrekker.

FORSIKTIG

- Sørg for at kabelkoblingene er riktig koblet til. - Vær forsiktig så du ikke skader ledningene när du fester toppdekselet.

Norsk
