NÁVOD K OBSLUZE RZ32M7120B1 SAMSUNG

Návod k servisním úkonům

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.com.
2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku.
3. Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.
4. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.
5. Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy.

POZNÁMKA

Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certifikovaným poskytovatelem servisu společnosti Samsung.

⚠️ UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.
  • Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.
• Při provádění oprav mějte ochranné rukavice.

Čeština

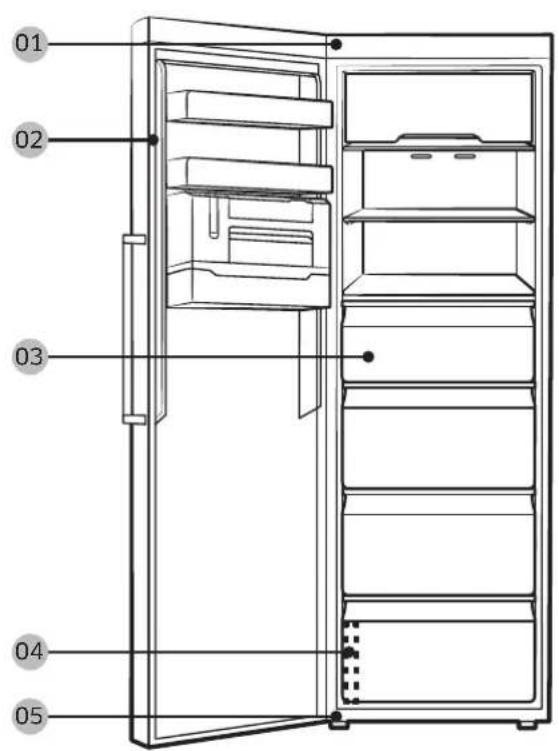

Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

RZ32* RR39*

01 02 03 04 05

01 Horní závěs 02 Těsnění

03 Zásuvka 04 Štítek s čárovým kódem

05 Dolní závěs

POZNÁMKA

Pořadí demontáže a montáže je u mrazničky a chladničky stejné.

Čeština

Výměna rukojeti

UPOZORNĚNÍ

• Při výměně rukojeti dveří dávejte pozor, abyste přední stranu dveří nepoškrábali.
• Pevně zatlačte rukojetí na sloupcích. Ujistěte se, že mezi sloupky a dveřmi není žádná mezera.
• Při nasazování rukojeti pevně utáhněte šrouby.
• Před použitím výrobku zkontrolujte, že je rukojeť pevně připojena.

Potřebné nářadí (není v dodávce)

Křížový šroubovák Plochý šroubovák

Demontáž rukojetí

POZNÁMKA

Tento postup se vztahuje na prostor chladničky i prostor mrazničky.

1. Odblokujte uzávěr rukojeti a položte jej stranou.

2. Demontujte všechny šrouby na horní a spodní straně rukojeti.

3. Novou rukojeť sestavte podle stejného postupu, který jste použili při demontáži, ale v opačném pořadí.

Čeština

Výměna těsnění

UPOZORNĚNÍ

Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch.

Sejmutí těsnění

Těsnění

Otevřete dveře a sejměte těsnění ze dveří.

Výměna těsnění

Nasadte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera.

Výměna zásuvky

UPOZORNĚNÍ

Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách.

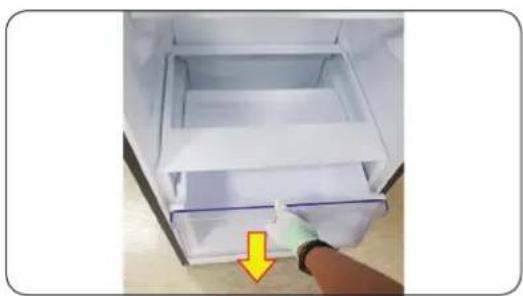

Vytažení zásuvky

1. Zásuvku vytáhněte směrem dopředu.
2. Zásuvku vytáhněte vyklopením nahoru.

Zpětné nasazení zásuvek

Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí.

Čeština

Výměna závěsu

Při výměně závěsů je třeba nejprve demontovat dveře.

⚠ UPOZORNĚNÍ

• Při demontáži dveří budťe velmi opatrní, protože dveře jsou těžké.
• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.
• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.
• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.
• Ujistěte se, že dřík je k závěsu pevně připojen.
• Zkontrolujte, že je závěs pevně připojen ke skříni.
• Ujistěte se, že jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili.

⚠️ VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.
• Pred obrácením směru otvírání dveří odpojte sítový kabel.

Potřebné nářadí (není v dodávce)

Křížový šroubovák Plochý šroubovák Klíč 10 mm

Objímkový klíč 8 mm (pro šrouby)

Klíč 12 mm (pro hřídel spodního závěsu)

(pro hřídel horního závěsu)

Čeština

Změna směru otevírání dveří

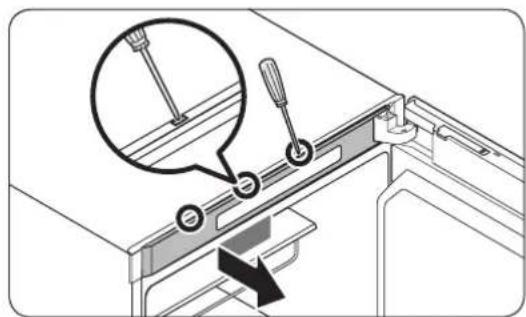

1. Horní kryt rámu demontujte pomocí plochého šroubováku, který postupně zasouvejte do otvorů v horní části dveří.

POZNÁMKA

Začněte otvorem nejdále od závěsu.

1. Odstraňte kryt vytažením levé strany krytu závěsu a poté jej mírným nadzvednutím spodní části vytáhněte.

⚠️ UPOZORNĚNÍ

Při odstranění krytu závěsu dávejte pozor, aby nedošlo k poškození konektorů a kabelů nebo okolí dveří chladničky.

POZNÁMKA

Uložte kryt závěsu na bezpečném místě. To je nezbytné, když vrátíte dveře do výchozí polohy (před změnou směru otevírání dveří).

1. Odpojte konektory na dveřích nebo okolo dveří chladničky. Uvolněte šrouby z horního závěsu.

⚠️ UPOZORNĚNÍ

Aby se zabránilo pádu dveří chladničky, pevně je při demontáži horního závěsu držte.

Čeština

Dolní závěs

1. Když je horní závěs odstraněn, zvedněte a vyjměte dveře chladničky. Uložte dveře na bezpečném místě.

⚠️ UPOZORNĚNÍ

Dveře jsou těžké. Chcete-li zabránit poškození nebo zranění, postupujte při vyjmutí dveří opatrně.

1. Položte skřín.

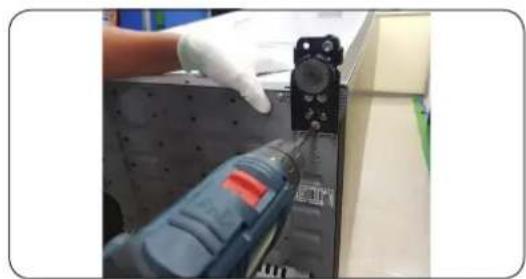

2. Pomocí křížového šroubováku odšroubujte spodní závěs od spodní části.

UPOZORNĚNÍ

- Ujistěte se, že jsou konektory kabelů správně připojeny.

- Při upevňování horního krytu postupujte opatrně, abyste nepoškodili kabely.

Čeština

Používatelšká servisná príručka

1. Vytiahnite zásuvku dopredu.
2. Zásuvku vyberte jej vyklopením.

Opätovná montáž zásuvky

1. Vytiahnite l'avú stranu krytu pántu a potom ho opatrne nadvihnite a vytiahnutím vyberte.

POZOR

Pri demontáži krytu pántu postupujte opatrne, aby ste nepoškodili konektory a káble na dvierkach alebo okolo nich.

POZNÁMKA

Aby ste predišli pádu dvierok, dbajte na to, aby ste dvierka počas demontáže horného pántu držali pevne.

Slovenčina

1. Po demontáži horného pántu dvere opatrným nadvihnutím demontujte. Dvierka odložte na bezpečnom mieste.
