MANUAL DE UTILIZADOR RZ32M7120B1 SAMSUNG

Manual de serviço do utilizador

1. Pode verificar onde comprar peças de substituição em http://samsung.com
2. Visite o site de compra de peças e introduza o código de modelo do seu produto para verificar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto.
3. Pode verificar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.
4. Para peças de substituição, certifique-se de que o nome da peça corresponde ao que se encontra na ilustração neste manual.
5. As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças.

NOTA

Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não profissional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certificado da Samsung, não serão abrangidos pela garantia.

ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.
• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.
• Use luvas de segurança ao efetuar reparações.

Português

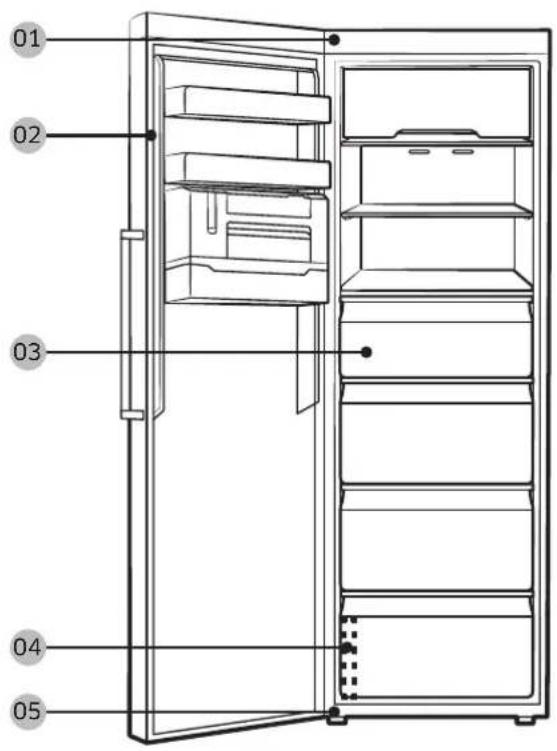

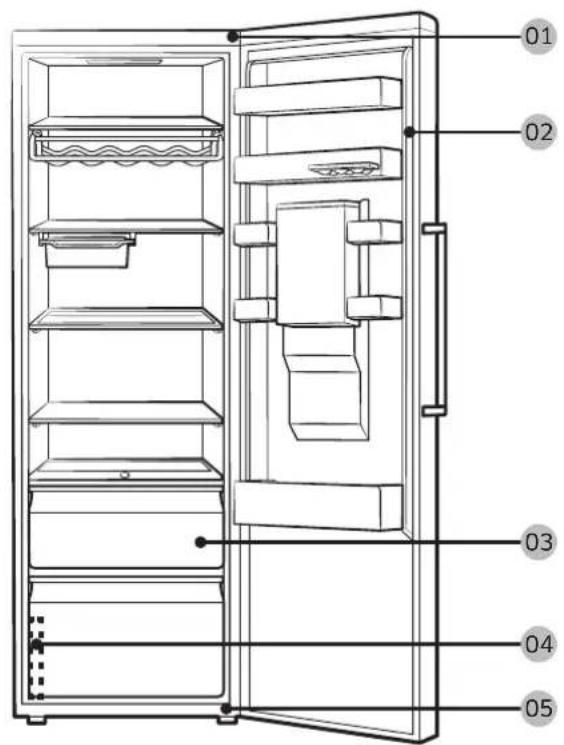

Esta imagem pode diferir das peças do frigorífico fornecidas consoante o modelo e o país.

RZ32* RR39*

01 02 03 04 05

A ordem de desmontagem e montagem das peças é a mesma para o congelador e o frigorífico.

Português

Substituição da pega

ATENÇÃO

• Ao substituir a pega da porta, tenha cuidado para não riscar a parte da frente da porta.
• Pressione firmemente as pegas nos suportes. Certifique-se de que não existe folga entre os suportes e a porta.
• Aperte firmemente os parafusos ao fixar a pega.
• Verifique se a pega está firmemente fixa antes de utilizar o produto.

Ferramentas necessárias (não fornecidas)

Este procedimento aplica-se aos compartimentos do frigorífico e congelador.

1. Liberte a tampa do puxador e coloque-a de lado.
2. Retire cada parafuso nas partes superior e inferior do puxador.
3. Instale a nova pega repetindo o processo de desmontagem pela ordem inversa.

Português

Substituição do vedante

ATENÇÃO

Fixe o vedante firmemente. Se não o fizer, poderá haver uma fuga de ar frio do frigorífico.

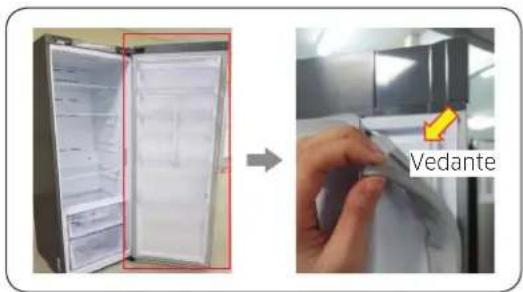

Remoção do vedante

Vedante

Abra a porta e remova o vedante da porta.

Substituir o vedante

Anexe um novo vedante à porta do frigorífico. Certifique-se de que não existe folga entre o novo suporte e a porta.

Substituição da gaveta

ATENÇÃO

Durante a montagem, verifique se a gaveta está corretamente inserida na guia.

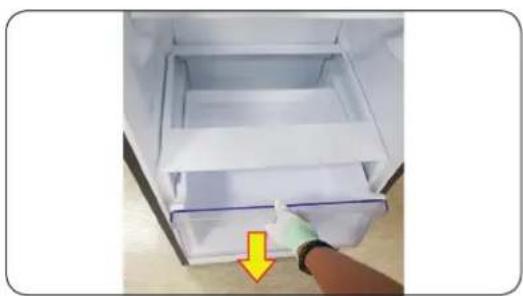

Remoção da gaveta

1. Puxe a gaveta para a frente.

2. Remova a gaveta. inclinando-a.

Reinstalação das gavetas

A reinstalação das gavetas segue a ordem inversa dos passos de remoção.

Português

Substituição das dobradiças

Para substituir as dobradiças, tem de remover as portas primeiro.

ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.
• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.
• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico profissional.
• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.
• Certifique-se de que o eixo está firmemente fixo na dobradiça.
• Verifique se a dobradiça está firmemente fixa na estrutura principal.
• Certifique-se de que os conectores dos fios estão devidamente ligados.
• Tenha cuidado para não danificar os fios ao fixar a tampa superior.

AVISO

• Inclinar/deitar o frigorífico requer, no mínimo, 2 pessoas.
• Desligue o cabo de alimentação antes de inverter as portas.

Ferramentas necessárias (não fornecidas)

Chave Phillips Chave de fendas Chave de porcas de 10 mm

(para o veio da dobradiça superior)

Chave de caixa de 8 mm (para parafusos)

Chave de porcas de 12 mm (para o veio da dobradiça inferior)

Português

Inversão da porta

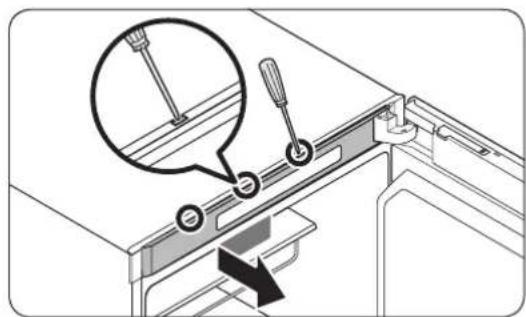

1. Utilize uma chave de fendas para inserir nos orifícios, um a seguir ao outro, na parte superior da porta para retirar a tampa da moldura superior.

NOTA

Comece pelo orifício mais afastado da dobradiça.

1. Puxe para fora o lado esquerdo da tampa da dobradiça para retirá-la e, em seguida, levante ligeiramente a parte inferior para retirar por completo.

ATENÇÃO

Ao retirar a tampa da dobradiça, tenha cuidado para não danificar os conectores e fios existentes na porta do frigorífico ou em redor da mesma.

NOTA

Guarde a tampa da dobradiça num local seguro. Será necessária quando voltar a colocar a porta na posição inicial (posição anterior à inversão).

1. Desligue os conectores existentes na porta do frigorífico ou em redor da mesma. Desaperte os parafusos da dobradiça superior para retirá-la.

ATENÇÃO

Para evitar a queda da porta do frigorífico, segure-a com firmeza quando retirar a dobradiça superior.

Português

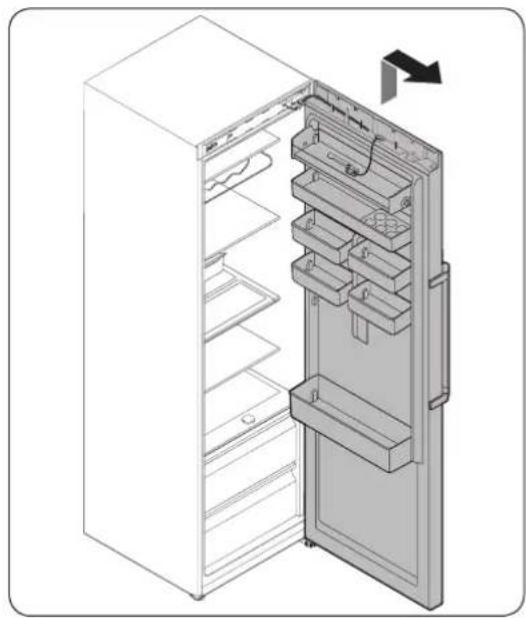

1. Depois de retirar a dobradiça superior, levante a porta do frigorífico para retirá-la. Guarde a porta num local seguro.

ATENÇÃO

A porta é pesada. Tenha cuidado ao retirar a porta, para evitar danos ou ferimentos.

1. Pouse o produto.

2. Com uma chave Phillips, desaperte a dobradiça inferior da parte inferior.

ATENÇÃO

• Certifique-se de que os conectores dos fios estão devidamente ligados.
• Tenha cuidado para não danificar os fios ao fixar a tampa superior
