BRUGSANVISNING RZ32M7120B1 SAMSUNG

Phillips-skruvmejsel Spårmejsel 10 mm nyckel

1. Du kan kontrollere, hvor du kan købe reservedele, på http://samsung.com
2. Besøg webstedet for køb af reservedele og indtast modelkoden for dit produkt for at kontrollere de reservedele, der kan købes. Modelkoden er mærket på ydersiden af dit produkt.
3. Du kan kontrollere modelkoden og versionen på stregkodeetiketten nederst til venstre på produktet.
4. For reservedele skal du sikre dig, at reservedelsnavnet matcher det, der er vist i illustrationen i denne vejledning.
5. Reservedele, der kan serviceres af bruger, er begrænset til håndtag (kun nogle modeller), pakninger, skuffer og hængsler.

BEMÄRK

Efter reparation af en ikke-autoriseret servicetekniker, egen reparation eller ikke-professionel reparation af produktet, er Samsung ikke ansvarlig for nogen beskadigelse på produktet, nogen skade eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produktet, som ikke omhyggeligt følger disse reparations- og vedligeholdelsesinstruktioner. Enhver beskadigelse af produktet forårsaget af forsøg på at reparere produktet af en person udover en Samsung-certificeret servicetekniker vil ikke være dækket af garantien.

FORSIGTIG

• Reservedelsnavnet, der er angivet på webstedet, kan afvige fra det, der er beskrevet i denne vejledning. Sørg for at vælge det rigtige reservedelsnavn.
• Udskiftning af hængsler kræver ekstrem forsigtighed, fordi det indebærer at løsne døren.
• Sørg for at bære sikkerhedshandsker, mens du foretager reparationer.

Dansk

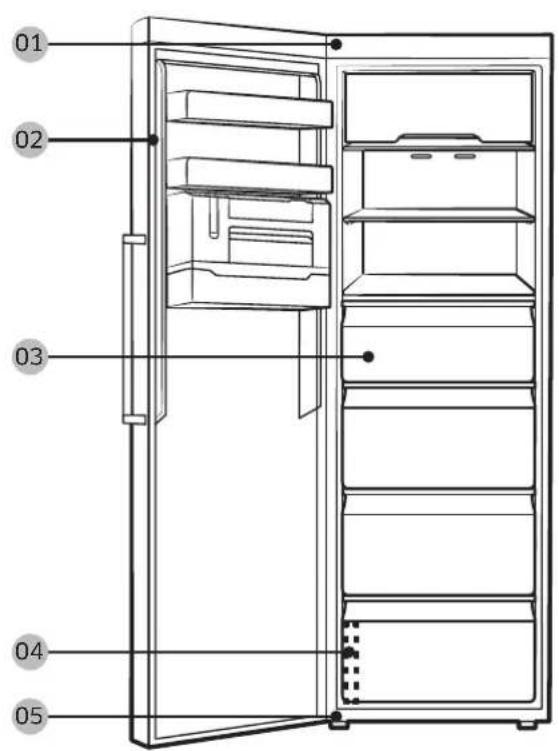

Det faktiske billede og køleskabets medfølgende dele afviger muligvis afhængigt af model og land.

RZ32* RR39*

01 02 03 04 05

01 ∅verste hængsel 02 Pakning

03 Skuffe 04 Stregkodeetiket

05 Nederste hængsel

BEMÆRK

Bestillingen af dele til afmontering og montering er den samme for fryser og køleskab.

Dansk

Udskiftning af håndtag

FORSIGTIG

• Når du udskifter dørhåndtaget, skal du passe på ikke at ridse fronten på døren.
• Pres på håndtagene ved fødderne. Sørg for, at der ikke er noget mellemrum mellem fødderne og døren.
• Skru skruerne godt fast, når du fastgør håndtaget.
• Kontrollér, at håndtaget sidder godt fast, før du bruger produktet.

Krævede værktøjer (medfølger ikke)

Sådan afmonteres håndtagene

BEMÆRK

Denne procedure gælder for både køleskabs- og fryserrummet.

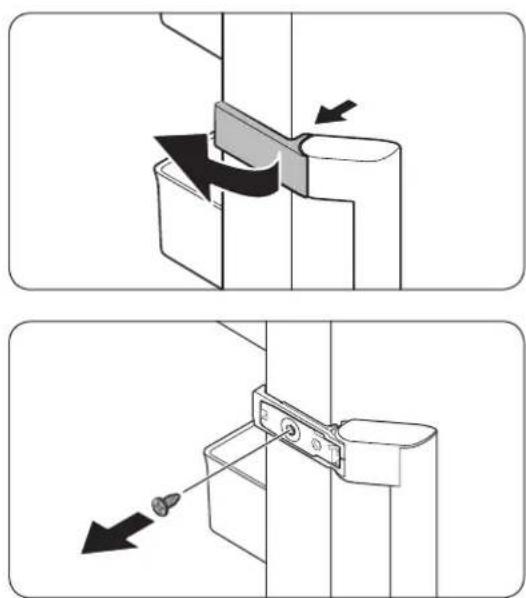

1. Lås håndtagets dæksel op, og læg det til side.
2. Fjern hver skrue på den øverste og nederste side af håndtaget.
3. Montér det nye håndtag i omvendt rækkefølge af afmonteringen.

Dansk

Udskiftning af pakning

FORSIGTIG

Sørg for at fastgøre pakningen ordentligt. Ellers kan kold luft fra køleskabet lække.

Sådan fjernes pakningen

Pakning

Åbn døren, og fjern pakningen fra døren.

Sådan udskiftes pakningen

Fastgør en ny pakning til køleskabsdøren. Sørg for, at der ikke er noget mellemrum mellem den nye pakning og døren.

Udskiftning af skuffe

FORSIGTIG

Kontrollér, at skuffen er indsat korrekt i skinnen under samlingen.

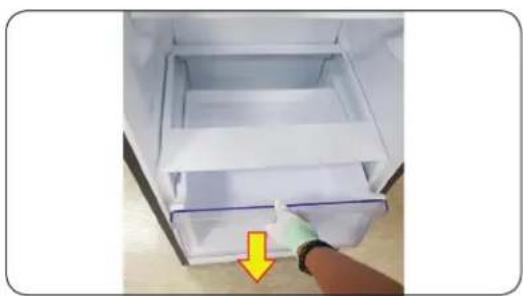

Sådan fjernes skuffen

1. Træk skuffen fremad

2. Tag skuffen ud ved at vippe den.

Sådan monteres skufferne igen

Genmontering af skufferne følger den omvendte rækkefølge af deres respektive fjernelsestrin.

Dansk

Udskiftning af hængsel

For at udskifte hængslerne skal du først fjerne dørene.

⚠️ FORSIGTIG

• Når du fjerner dørene, skal du være meget forsigtig, da dørene er tunge.
• Før du udskifter hængslerne, skal du lægge en blød underlag såsom pap på gulvet for at forhindre ridser på døren, när du sætter dørene ned.
• Da hængslerne skal håndteres forsigtigt og udskiftes af to eller flere personer, anbefaler vi dig at ringe efter professionel teknisk service.
• Hvis du fjerner hængslet uden at holde døren, kan døren falde ned og forårsage skader.
• Sørg for, at akslen er strammet ordentligt på hængslet.
• Kontrollér, at hængslet er ordentligt fastgjort til kabinettet.
• Sørg for, at ledningsstikkene er korrekt tilsluttede.
• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet.

ADVARSEL

• At vippe/lægge køleskabet ned kræver mindst to personer.
• Tag strømstikket ud af køleskabet, før du vender dørene.

Nødvendige værktøjer (medfølger ikke)

Phillips-skruetrækker Skruetrækker med lige kærv

8 mm topnøgle (til bolte)

12 mm svensknøgle (til akslen på nederste hængsel)

10 mm svensknøgle (til akslen på øverste hængsel)

Dansk

Vending af døren

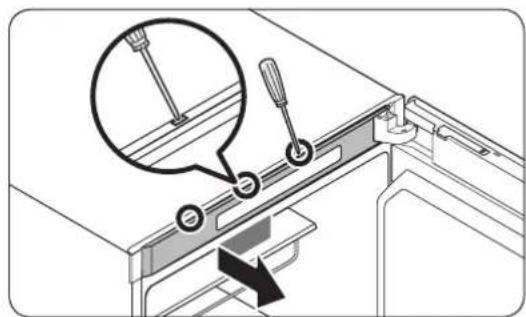

1. Brug en skruetrækker med lige kærv til at indsætte i hullerne ét for ét øverst på døren for at fjerne dækslet til den øverste ramme.

BEMÆRK

Start med det hul, der længst væk fra hængslet.

1. Træk venstre side af hængslets dæksel ud for at fjerne det, og løft derefter bunden lidt for at trække det ud.

! FORSIGTIG

Når du fjerner hængslets dæksel, skal du være forsigtig, så du ikke beskadiger stik og ledninger på eller i nærheden af køleskabsdøren.

BEMÆRK

Opbevar hængslets dæksel på et sikkert sted. Du skal bruge det, hvis du sætter døren tilbage i den oprindelige position (før den blev vendt om).

1. Frakobl stikkene på og i nærheden af køleskabsdøren. Løsn skruerne fra det øverste hængsel for at fjerne det.

! FORSIGTIG

For at forhindre, at køleskabsdøren vælter, skal du sørge for at holde godt fast på køleskabsdøren, mens du fjerner det øverste hængsel.

Dansk

Nederste hængsel

1. Når det øverste hængsel er fjernet, skal du løfte for at fjerne køleskabsdøren. Opbevar døren på et sikkert sted.

⚠️ FORSIGTIG

Døren er tung. For at forhindre skade eller personskade skal du være forsigtig, når du fjerner døren.

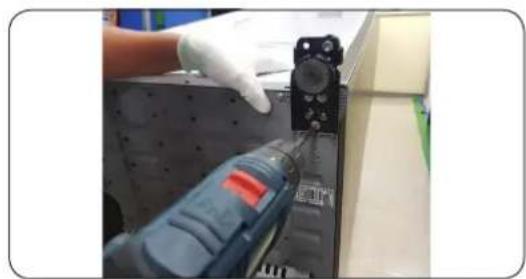

1. Læg skabet ned.
2. Med en Phillips-skruetrækker løsnes det nederste hængsel fra bunden.

FORSIGTIG

- Sørg for, at ledningsstikkene er korrekt tilsluttede. - Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet

Dansk
