RZ32M7120B1 - Lodówka SAMSUNG - Bezpłatna instrukcja obsługi

INSTRUKCJA OBSŁUGI RZ32M7120B1 SAMSUNG

Instrukcja serwisowania

1. Możliwości zakupu części zamiennych podano na stronie http://samsung.com
2. Przejdź do punktu sprzedaży części i wprowadź kod modelu produktu, aby sprawdzić dostępność części. Kod modelu znajduje się na etykiecie umieszczonej po zewnętrznej stronie produktu.
3. Kod modelu i wersję podano na etykiecie z kodem kreskowym, która znajduje się na spodzie po lewej stronie produktu.
4. Upewnij się, że nazwa części zamiennej odpowiada nazwie znajdującej się na ilustracji w niniejszej instrukcji.
5. Części nadające się do serwisowania przez użytkownika ograniczają się do uchwytów (tylko niektóre modele), uszczelek, szuflad i zawiasów.

UWAGA

Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją.

⚠️ PRZESTROGA

• Nazwa części podana w punkcie sprzedaży może różnic się od tej, która znajduje się w niniejszym podręczniku. Upewnij się, że wybierasz właściwą nazwę części.
• Wymiana zawiasów wymaga szczególnej uwagi, ponieważ obejmuje demontaż drzwi.
• Pamiętaj, aby dokonując napraw, nosić rękawice ochronne.

Polski

Rzeczywisty wygląd i dostarczone elementy urządzenia mogą się różnić w zależności od modelu i kraju.

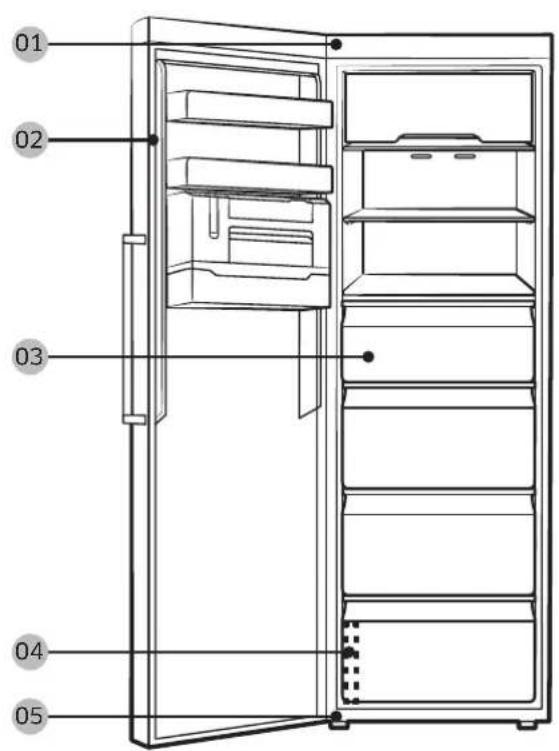

RZ32* RR39*

01 02 03 04 05

01 Zawias górny 02 Uszczelka

03 Szuflada 04 Etykieta z kodem kreskowym

05 Zawias dolny

UWAGA

Kolejność demontażu i montażu części jest taka sama dla zamrażarki i lodówki.

Polski

Wymiana uchwytu

PRZESTROGA

• Podczas wymiany uchwytu drzwi uważaj, aby nie zarysować przedniej strony drzwi.
• Silnie dociśnij uchwyty na podpórkach. Upewnij się, że pomiędzy podpórkami i drzwiami nie ma szczeliny.
• Montując uchwyt, mocno dokręć wkręty.
• Przed rozpoczęciem używania produktu sprawdź, czy uchwyt jest solidnie przymocowany.

Wymagane narzędzia (brak w zestawie)

Wkrętak krzyżakowy

Wkrętak płaski

Demontaż uchwytów

UWAGA

Ta procedura dotyczy zarówno lodówki, jak i zamrażarki.

1. Odblokuj nakładkę uchwytu i odóż ją.

2. Odkręć wkręty w dolnej i górnej części uchwytu.

3. Zamontuj nowy uchwyt, wykonując czynności w odwrotnej kolejności.

Polski

Wymiana uszczelki.

PRZESTROGA

Upewnij się, że uszczelka jest solidnie przymocowana. W przeciwnym razie zimne powietrze z lodówki może wyciekać.

Zdejmowanie uszczelki

Uszczelka

Otwórz drzwi i zdejmij uszczelkę.

Wymiana uszczelki

Przymocuj nową uszczelkę do drzwi lodówki. Upewnij się, że pomiędzy nową uszczelką a drzwiami nie ma szczelin.

Wymiana szuflady

PRZESTROGA

Sprawdź, czy szuflada została w trakcie montażu poprawnie wsunięta w prowadnice.

Wyjmowanie szuflady

1. Wyciągnij szufladę do przodu.
2. Wyjmij szufladę, przechylając ją.

Ponowny montaż szuflad

Ponowny montaż szuflad wymaga wykonania instrukcji demontażu w odwrotnej kolejności.

Polski

Wymiana zawiasów

Aby wymienić zawiasy, w pierwszej kolejności musisz zdemontować drzwi.

⚠️ PRZESTROGA

• Demontując drzwi, postępuj szczególnie ostrożnie z uwagi na ciężar drzwi.
• Przed wymianą zawiasów położ na podłodze miękką podkładkę, na przykład karton, aby zapobiec zarysowaniem drzwi po ich położeniu.
• Ponieważ z zawiasami należy obchodzić się ostrożnie i do ich wymiany potrzebne są co najmniej dwie osoby, zalecamy wezwanie profesjonalnego serwisu technicznego.
• Wyjęcie zawiasu bez przytrzymania drzwi może spowodować ich upadek i zranienie użytkownika.
• Upewnij się, że sworzeń jest solidnie zamocowany na zawiasie.
• Sprawdź, czy zawias jest pewnie przymocowany do obudowy.
• Sprawdź, czy złącza przewodów są prawidłowo podłączone.
• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony.

OSTRZEŻENIE

• Aby przechylić lub położyć lodówkę na boku, potrzebne są co najmniej 2 osoby.
• Przed zmianą strony otwierania drzwi należy odłączyć przewód zasilający.

Wymagane narzędzia (brak w zestawie)

Wkrętak krzyżakowy Wkrętak płaski Klucz 10 mm

Klucz nasadowy 8 mm (do śrub)

Klucz 12 mm (do sworznia dolnego zawiasu)

(do sworznia górnego zawiasu)

Polski

Zmiana kierunku otwierania drzwi

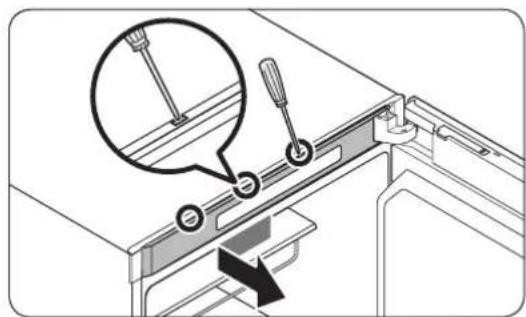

1. Wsuń płaski wkrętak w kolejne otwory w górnej części drzwi, aby zdjąć górną ostonę ramy.

UWAGA

Zacznij od otworu znajdującego się najdalej zawiasu.

1. Wyjmij lewą stronę ostony zawiasu, aby ją zdjąć. W tym celu lekko ją unieś od dołu.

⚠️ PRZESTROGA

Przy wyjmowaniu ostony zawiasu zachowaj ostrożność, aby nie uszkodzić złączy i przewodów znajdujących się na drzwiach lodówki lub w ich pobliżu.

UWAGA

Trzymaj osłonę zawiasu w bezpiecznym miejscu. Będzie potrzebna przy ustawianiu drzwi w pierwotnym położeniu (przed zmianą strony otwierania).

1. Odłącz złącza znajdujące się na drzwiach lodówki lub w ich pobliżu. Poluzuj wkręty górnego zawiasu, aby go zdjąć.

PRZESTROGA

Aby drzwi lodówki nie spadły przy demontażu górnego zawiasu, mocno je przytrzymuj.

1. Po zdjęciu górnego zawiasu unieś drzwi, aby je zdjąć. Drzwi odstaw w bezpieczne miejsce.

⚠️ PRZESTROGA

Drzwi są ciężkie. Aby uniknąć uszkodzenia drzwi lub obrażeń ciała, zachowaj ostrożność przy zdejmowaniu drzwi.

1. Położ urządzenie.
2. Za pomocą wkrętaka krzyżakowego odkręć zawias dolny od dolnej części.

PRZESTROGA

- Sprawdź, czy złącza przewodów są prawidłowo podłączone. - Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej ostony.

Polski
