MANUAL DE USUARIO Patio Bistro 180B CHAR-BROIL

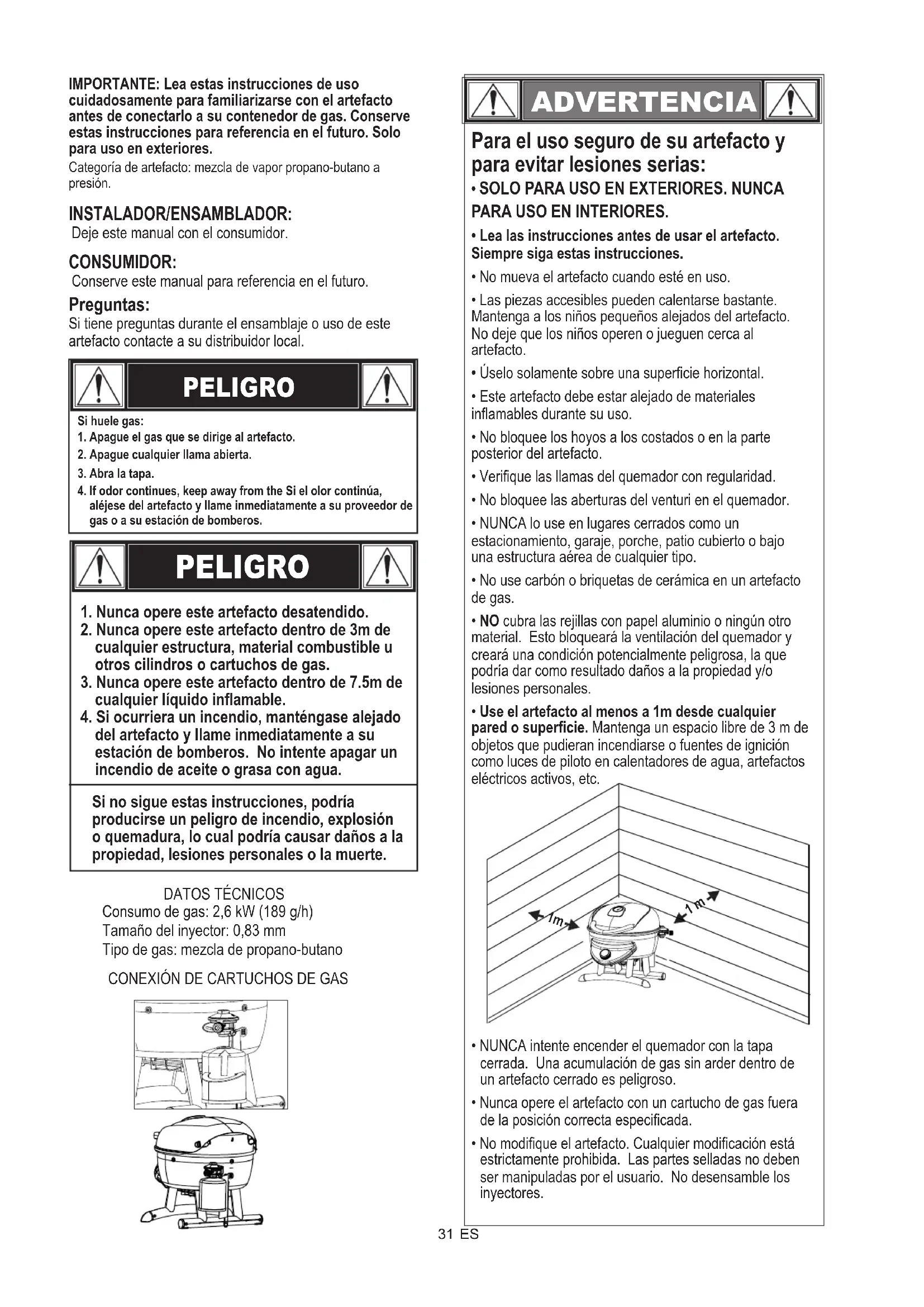

PELIGRO Si huele gas:1. Apague el gas que se dirige al artefacto.2. Apague cualquier llama abierta.3. Abra la tapa.4. If odor continues, keep away from the Si el olor continúa, aléjese del artefacto y llame inmediatamente a su proveedor de gas o a su estación de bomberos.DATOS TÉCNICOS PELIGRO Consumo de gas: 2,6 kW (189 g/h) Tamaño del inyector: 0,83 mmTipo de gas: mezcla de propano-butanoCONEXIÓN DE CARTUCHOS DE GAS1. Nunca opere este artefacto desatendido.2. Nunca opere este artefacto dentro de 3m de cualquier estructura, material combustible u otros cilindros o cartuchos de gas.3. Nunca opere este artefacto dentro de 7.5m de cualquier líquido inflamable.4. Si ocurriera un incendio, manténgase alejado del artefacto y llame inmediatamente a su estación de bomberos. No intente apagar un incendio de aceite o grasa con agua.IMPORTANTE: Lea estas instrucciones de uso cuidadosamente para familiarizarse con el artefacto antes de conectarlo a su contenedor de gas. Conserve estas instrucciones para referencia en el futuro. Solo para uso en exteriores.Categoría de artefacto: mezcla de vapor propano-butano a presión. INSTALADOR/ENSAMBLADOR: Deje este manual con el consumidor. CONSUMIDOR: Conserve este manual para referencia en el futuro. Preguntas: Si tiene preguntas durante el ensamblaje o uso de este artefacto contacte a su distribuidor local. ADVERTENCIA Para el uso seguro de su artefacto y para evitar lesiones serias:

• SOLO PARA USO EN EXTERIORES. NUNCA PARA USO EN INTERIORES.
• Lea las instrucciones antes de usar el artefacto. Siempre siga estas instrucciones.• No mueva el artefacto cuando esté en uso.• Las piezas accesibles pueden calentarse bastante. Mantenga a los niños pequeños alejados del artefacto. No deje que los niños operen o jueguen cerca al artefacto.• Úselo solamente sobre una superficie horizontal.• Este artefacto debe estar alejado de materiales inflamables durante su uso.• No bloquee los hoyos a los costados o en la parte posterior del artefacto.• Verifique las llamas del quemador con regularidad.• No bloquee las aberturas del venturi en el quemador.• NUNCA lo use en lugares cerrados como un estacionamiento, garaje, porche, patio cubierto o bajo una estructura aérea de cualquier tipo.• No use carbón o briquetas de cerámica en un artefacto de gas.• NO cubra las rejillas con papel aluminio o ningún otro material. Esto bloqueará la ventilación del quemador y creará una condición potencialmente peligrosa, la que podría dar como resultado daños a la propiedad y/o lesiones personales.• Use el artefacto al menos a 1m desde cualquier pared o superficie. Mantenga un espacio libre de 3 m de objetos que pudieran incendiarse o fuentes de ignición como luces de piloto en calentadores de agua, artefactos eléctricos activos, etc. 1 m

Si no sigue estas instrucciones, podría producirse un peligro de incendio, explosión o quemadura, lo cual podría causar daños a la propiedad, lesiones personales o la muerte.• NUNCA intente encender el quemador con la tapa cerrada. Una acumulación de gas sin arder dentro de un artefacto cerrado es peligroso.• Nunca opere el artefacto con un cartucho de gas fuera de la posición correcta especificada.• No modifique el artefacto. Cualquier modificación está estrictamente prohibida. Las partes selladas no deben ser manipuladas por el usuario. No desensamble los inyectores.32

• Lea y siga todos los enunciados de seguridad, las instrucciones de ensamblaje e instrucciones de uso y cuidados antes de intentar ensamblar y cocinar.• Algunas piezas pueden contener bordes filosos. Se recomienda usar guantes de protección. Consejos de seguridad
• No es posible apagar los incendios de grasa cerrando la tapa. Las parrillas están bien ventiladas por motivos de seguridad.• No use agua en un incendio de grasa, podrían producirse lesiones personales. Si se desarrolla un incendio de grasa persistente gire las perillas hasta apagar.• Si el artefacto no se ha limpiado con regularidad, se puede producir un incendio de grasa que podría dañar el producto. Preste atención de cerca cuando precaliente o queme residuos de alimentos para asegurarse que no se esté desarrollando un incendio de grasa. Siga las instrucciones sobre Limpieza general del artefacto y Limpieza del ensamblaje del quemador para evitar incendios de grasa.• La mejor manera de prevenir los incendios de grasa es mediante una limpieza con regularidad del artefacto. Incendios de grasa

• Este artefacto solo debe usarse con el cartucho de la mezcla de gas propano-butano PRIMUS Powergas modelo 2202 (450 g). Este artefacto solo debe usarse con el cartucho de la mezcla de propano-butano EN 417.• Puede ser peligroso intentar instalar otros tipos de cartuchos de gas.• Cambie el contenedor de gas en el exterior y alejado de las personas. NO desconecte o cambie el contenedor de gas dentro de 3m de una llama abierta u otra fuente de ignición u otras personas.• Verifique que el cartucho de gas esté vacío antes de cambiarlo (sacúdalo para oír el ruido que hace el líquido).• Verifique que los quemadores estén apagados antes de desconectar el cartucho de gas.

REQUERIMIENTOS DEL REGULADOR

• Cuando el artefacto no esté en uso, apague las perillas de control y el gas.• Use utensilios de mango largo para barbacoa y guantes para horno para evitar quemaduras y salpicaduras. Use guantes protectores cuando manipule componentes calientes.• La bandeja de grasa debe insertarse en el artefacto y vaciarse después de cada uso. No retire las bandeja de grasa hasta que el artefacto se haya enfriado del todo.• Sea cuidadoso cuando abra la tapa, ya que puede escaparse vapor caliente.• Tenga cuidado con los niños, las personas mayores o las mascotas que pudieran estar cerca.• Si nota grasa u otro material caliente que esté goteando del artefacto en la válvula, manguera o regulador, apague inmediatamente el suministro de gas. Determine la causa, corríjala y luego limpie e inspeccione la válvula, manguera y regulador antes de continuar. Realice una prueba de fugas. Gire la cubierta del hoyo del encendido del fósforo La vista es desde la parte posterior del artefacto

Hoyo para encendido del fósforo Encendido del arrancadorLEA LAS INSTRUCCIONES ANTES DEL ENCENDIDO.NO se incline sobre el artefacto mientras lo esté encendiendo.1. Apague la válvula de control del quemador.2. Conecte el cilindro de gas LP.3. Abra la tapa de la parrilla.4. Presione y gire la perilla de control a la posición .5. Presione y mantenga presionado el botón del ARRANCADOR ELECTRÓNICO hasta que el quemador se encienda.6. Una vez encendido, gire la perilla de control a la configuración deseada.7. Si no se produce un encendido en 5 segundos, gire la perilla de control a APAGADO , espere 5 minutos y repita el procedimiento de encendido.Si la ignición no ocurre, siga las instrucciones de encendido del fósforo.Encendido del fósforo NO se incline sobre el artefacto mientras lo esté encendiendo.1. Apague la válvula de control del quemador de gas.2. Abra la tapa de la parrilla.3. Conecte el cilindro de gas LP.4. Inserte un fósforo en el sujetador de fósforos. Encienda el fósforo. Coloque el fósforo encendido en el hoyo de encendido del fósforo en la parte posterior de la parte inferior de la parrilla, como se muestra en “A”. Asegúrese que el fósforo encendido esté colocado dentro del hoyo y cerca al quemador.5. Empújelo y gire la perilla de control, a la posición . Asegúrese que el quemador se encienda y permanezca encendido.6. Si no se produce un encendido en 5 segundos, gire la perilla de control a APAGADO , espere 5 minutos y repita el procedimiento de encendido.• Verifique que los sellos estén en su lugar y en buenas condiciones antes de conectar el artefacto al contenedor de gas. Verifique los sellos antes de conectar un nuevo contenedor de gas al artefacto.• No use el artefacto si ha sido dañado o si los sellos se han desgastado. No intente reparar los sellos. Obtenga piezas nuevas del fabricante.• No use un artefacto que esté con fugas, dañado o que no funcione correctamente.• Si hay alguna fuga en su artefacto (olor de gas), llévelo afuera inmediatamente a una zona ventilada y donde no hay llamas abiertas, donde pueda detectarse y detenerse la fuga. Si desea verificar las fugas en su artefacto, hágalo afuera. No intente detectar las fugas usando una llama, use agua jabonosa.• Solo use el regulador suministrado con este producto o un reemplazo proporcionado por el fabricante.33

PRECAUCIÓN ¡ALERTA DE ARAÑAS!

Si su artefacto está difícil de encender o la llama está demasiado débil, verifique y limpie los venturis y los quemadores.Las arañas o insectos pequeños crean problemas de “pequeñas explosiones” construyendo nidos y depositando huevos en el venturi o quemador del artefacto, obstruyendo el flujo de gas. El gas de respaldo puede encenderse detrás del panel de control. Estas explosiones pueden dañar su artefacto y causar lesiones. Para evitarlas y asegurar un buen rendimiento, el ensamblaje del quemador y el tubo venturi deben retirarse y limpiarse cuando el artefacto haya estado inactivo por un largo período de tiempo. Limpieza del ensamblaje del quemador Siga estas instrucciones para limpiar y/o reemplazar partes del ensamblaje del quemador o si está teniendo dificultades para encender el artefacto.1. Gire la perilla de control del gas a y retire el cartucho.2. Abra la cubierta superior, retire la rejilla de cocción y la rejillade calentamiento, como se muestra en A. Esto expondrá el quemador desde dentro, como se muestra en B.3. Retire 3 tornillos que fijan el quemador, como se muestra en C 4. Desde la parte superior de la parrilla, levante y saque cuidadosamente el quemador, como se muestra en D.5. Limpie cualquier puerto bloqueado con un alambre rígido como por ejemplo con un clip o sujetador de papeles.6. Limpie el quemador como se recomienda a continuación, en E. Sugerimos tres modos de limpiar el tubo del quemador. Use la que le sea más fácil.(A) Doble un alambre rígido (un colgador para abrigos de peso ligero funciona bien) y forma un pequeño gancho. Pase un gancho a través del quemador varias veces.(B) Use una escobilla para botellas delgada con un mango flexible (no use una escobilla de alambre de bronce), recorra la escobilla a través del tubo del quemador varias veces.(C) Use protección para la vista: Use una manguera de aire para forzar aire dentro del tubo del quemador y fuera de los puertos del quemador. Verifique cada puerto para asegurarse que el aire salga por cada hoyo.7. Verifique si el quemador presenta daños; debido al desgaste normal y la corrosión, algunos hoyos pueden haberse agrandado. Si hay fisuras u hoyos grandes, reemplace el quemador.8. Inserte el quemador en el fogón.MUY IMPORTANTE: El tubo del quemador debe reengancharse sobre la abertura de la válvula. Ver ilustración, mostrada en F.9. Vuelva a fijar el quemador con los tornillos retirados en el paso 3.10. Reinstale la cubierta de calor, las rejillas de cocción y la rejilla de calentamiento. Pruebas de fugas de las válvulas, el tubo y el regulador Asegúrese que las ranuras de la rejilla de cocción vayan de adelante hacia atrás (fig.A)

Quemador (expuesto) Warming Rack

Tornillos del quemador Mover quemador a la parte posterior y arriba Limpiador del tubo (ver recomendaciones arriba) Quemador (retirado) Hoyo fijado dentro del tubo extremo del quemador correctamente Burner Tube Orifice Rejilla de calentamiento Warming Rack

Cepille la solución jabonosa en las conexiones entre las tuberías del regulador a la válvula (B). Si se detecta una fuga, retire el cilindro. No use la parrilla con una fuga y no intente corregirla.2. Cepille la solución jabonosa en la conexión entre el cilindro de gas y el regulador en (A). Si aparecen burbujas que aumentan de tamaño, existe una fuga. Reajuste el cilindro y repita la solución jabonosa. 3. Si no puede detener una fuga, retire el cilindro de gas del regulador y verifique si hay alambres dañados, suciedad y escombros en el regulador y el cilindro de gas. También verifique para ver si hay algo que esté obstruyendo el flujo de gas en las aberturas del regulador y del cilindro de gas. Retire cualquier obstrucción que pueda encontrar y repita la prueba de fugas. SI hay alambres dañados en el regulador o el cilindro de gas, reemplace.1. Asegúrese que la válvula de control esté apagada34

Almacenamiento de su artefacto Limpieza general del artefacto

Asegúrese que el gas esté encendido en el cartucho. Asegúrese que haya gas en el cartucho. ¿El arrancador hace un ruido chispeante? Si la respuesta es "sí", revise si hay chispas en el quemador. Si no hay chispas, verifique si hay alambres dañados o sueltos. Si los alambres están bien, verifique si hay electrodos fisurados o rotos, reemplace de ser necesario. Si el alambre o los electrodos están cubiertos con residuos de la cocción, limpie los electrodos con un paño con alcohol, de ser necesario. Si es necesario, reemplace los alambres. Si no hay sonido, verifique la batería. Asegúrese que la batería esté instalada correctamente. Verifique si hay una conexión de alambres sueltos en el módulo y el interruptor. Si el arrancador sigue sin funcionar, entonces utilice el fósforo. Si este artefacto tiene que ser reparado, contacte a su proveedor o a Kriswell A/S. Revise la información de contacto de Kriswell A/S en la página final.

• Limpie las rejillas de cocción.

• Almacene en un lugar seco.

• Cuando el cartucho de gas esté conectado al artefacto, almacénelo en un espacio bien ventilado y fuera del alcance de los niños.

• Cubra la parrilla si se almacena en el exterior.

• Almacene el artefacto en interiores SOLO si el cartucho de gas está desconectado, retirado del artefacto y almacenado en exteriores.

• Cuando retire el artefacto al depósito, verifique si hay obstrucciones en el quemador.

• Limpie el artefacto con frecuencia, de preferencia después de cada comida que cocine. Si se usa una escobilla con cerdas para limpiar cualquiera de las superficies de cocción del artefacto, asegúrese que no queden cerdas sueltas en las superficies de cocción antes de cocinar. No se recomienda limpiar la superficie de cocción cuando el ahumador esté caliente. El artefacto debe limpiarse al menos una vez al año.

• No confunda la acumulación de grasa o humo negro o marrón con pintura. Las partes internas de las parrillas de gas no vienen pintadas de fábrica (y nunca se deben pintar). Aplique una solución fuerte de detergente y agua o use un limpiador de artefactos con cepillo restregador en las partes internas de la tapa y parte inferior del artefacto. Enjuague y permita que se seque completamente al aire. No aplique un artefacto/limpiador de horno cáustico a las superficies pintadas.

• Partes de plástico: Lave con agua jabonosa tibia y seque con un paño.

• No use citrisol, limpiadores abrasivos, desengrasantes o un limpiador para artefactos concentrado en las partes de plástico. Pueden resultar daños de las partes.

• Superficies de porcelana: Debido a su composición similar al vidrio, la mayoría de residuos pueden limpiarse con una solución de bicarbonato de soda/agua o un limpiador especialmente formulado. Use polvo desengrasante no abrasivo para las manchas difíciles de sacar.

• Superficies pintadas: Lave con un detergente suave o un limpiador no abrasivo y agua jabonosa tibia. Seque con un paño que sea suave y no abrasivo.

• Superficies de acero inoxidable: Para mantener la apariencia de alta calidad de su artefacto, lave con u detergente suave y con agua jabonosa tibia y seque con un paño suave después de cada uso. Los depósitos de grasa cocidos podrían requerir el uso de un paño de limpieza de plástico abrasivo. Use solamente en la dirección del acabado de la pintura para evitar daños. No use un paño abrasivo en las zonas con gráficos.

• Superficies de cocción: Si se usa una escobilla con cerdas para limpiar cualquiera de las superficies de cocción del artefacto, asegúrese que no queden cerdas sueltas en las superficies de cocción antes de cocinar. No se recomienda limpiar las superficies de cocción cuando el artefacto esté caliente.35

REQUISITOS PARA REGULADORES
