BEDIENUNGSANLEITUNG Patio Bistro 180B CHAR-BROIL

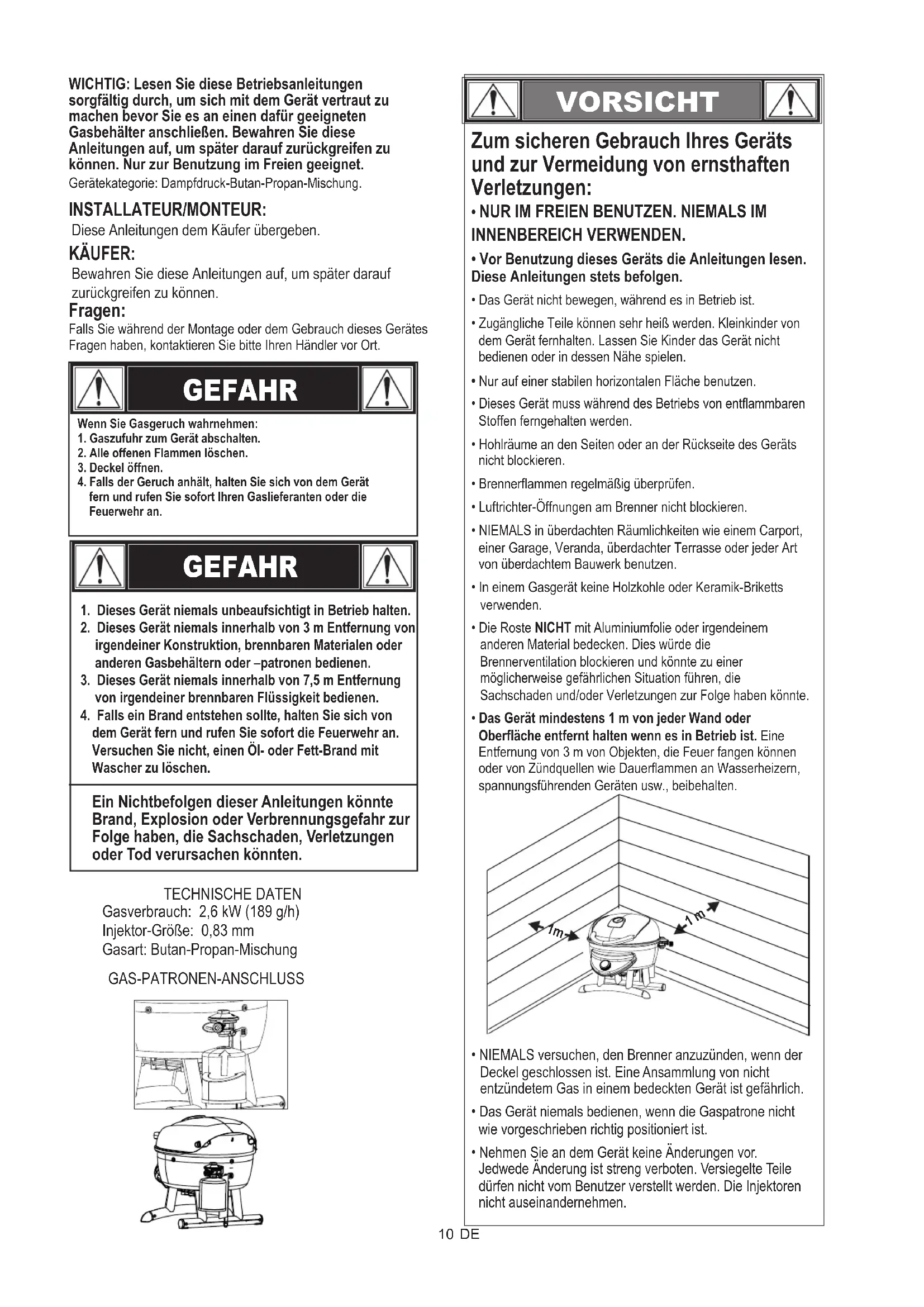

GEFAHR Wenn Sie Gasgeruch wahrnehmen:1. Gaszufuhr zum Gerät abschalten.2. Alle offenen Flammen löschen.3. Deckel öffnen.4. Falls der Geruch anhält, halten Sie sich von dem Gerät fern und rufen Sie sofort Ihren Gaslieferanten oder die Feuerwehr an.TECHNISCHE DATENGasverbrauch: 2,6 kW (189 g/h)Injektor-Größe: 0,83 mmGasart: Butan-Propan-MischungGAS-PATRONEN-ANSCHLUSS1. Dieses Gerät niemals unbeaufsichtigt in Betrieb halten.2. Dieses Gerät niemals innerhalb von 3 m Entfernung von irgendeiner Konstruktion, brennbaren Materialen oder anderen Gasbehältern oder –patronen bedienen.3. Dieses Gerät niemals innerhalb von 7,5 m Entfernung von irgendeiner brennbaren Flüssigkeit bedienen.4. Falls ein Brand entstehen sollte, halten Sie sich von dem Gerät fern und rufen Sie sofort die Feuerwehr an. Versuchen Sie nicht, einen Öl- oder Fett-Brand mit Wascher zu löschen.WICHTIG: Lesen Sie diese Betriebsanleitungen sorgfältig durch, um sich mit dem Gerät vertraut zu machen bevor Sie es an einen dafür geeigneten Gasbehälter anschließen. Bewahren Sie diese Anleitungen auf, um später darauf zurückgreifen zu können. Nur zur Benutzung im Freien geeignet.Gerätekategorie: Dampfdruck-Butan-Propan-Mischung. INSTALLATEUR/MONTEUR: Diese Anleitungen dem Käufer übergeben. KÄUFER: Bewahren Sie diese Anleitungen auf, um später darauf zurückgreifen zu können. Fragen: Falls Sie während der Montage oder dem Gebrauch dieses Gerätes Fragen haben, kontaktieren Sie bitte Ihren Händler vor Ort. VORSICHT Zum sicheren Gebrauch Ihres Geräts und zur Vermeidung von ernsthaften Verletzungen:

• NUR IM FREIEN BENUTZEN. NIEMALS IM INNENBEREICH VERWENDEN.
• Vor Benutzung dieses Geräts die Anleitungen lesen. Diese Anleitungen stets befolgen.• Das Gerät nicht bewegen, während es in Betrieb ist.• Zugängliche Teile können sehr heiß werden. Kleinkinder von dem Gerät fernhalten. Lassen Sie Kinder das Gerät nicht bedienen oder in dessen Nähe spielen.• Nur auf einer stabilen horizontalen Fläche benutzen.• Dieses Gerät muss während des Betriebs von entflammbaren Stoffen ferngehalten werden.• Hohlräume an den Seiten oder an der Rückseite des Geräts nicht blockieren.• Brennerflammen regelmäßig überprüfen.• Luftrichter-Öffnungen am Brenner nicht blockieren. • NIEMALS in überdachten Räumlichkeiten wie einem Carport, einer Garage, Veranda, überdachter Terrasse oder jeder Art von überdachtem Bauwerk benutzen.• In einem Gasgerät keine Holzkohle oder Keramik-Briketts verwenden.• Die Roste NICHT mit Aluminiumfolie oder irgendeinem anderen Material bedecken. Dies würde die Brennerventilation blockieren und könnte zu einer möglicherweise gefährlichen Situation führen, die Sachschaden und/oder Verletzungen zur Folge haben könnte.• Das Gerät mindestens 1 m von jeder Wand oder Oberfläche entfernt halten wenn es in Betrieb ist. Eine Entfernung von 3 m von Objekten, die Feuer fangen können oder von Zündquellen wie Dauerflammen an Wasserheizern, spannungsführenden Geräten usw., beibehalten. 1 m

Ein Nichtbefolgen dieser Anleitungen könnte Brand, Explosion oder Verbrennungsgefahr zur Folge haben, die Sachschaden, Verletzungen oder Tod verursachen könnten.

• NIEMALS versuchen, den Brenner anzuzünden, wenn der Deckel geschlossen ist. Eine Ansammlung von nicht entzündetem Gas in einem bedeckten Gerät ist gefährlich.

• Das Gerät niemals bedienen, wenn die Gaspatrone nicht wie vorgeschrieben richtig positioniert ist.

• Nehmen Sie an dem Gerät keine Änderungen vor. Jedwede Änderung ist streng verboten. Versiegelte Teile dürfen nicht vom Benutzer verstellt werden. Die Injektoren nicht auseinandernehmen. GEFAHR11

• Alle Sicherheitsaussagen, Montageanweisungen und Gebrauchs- und Pflegeanleitungen lesen und befolgen bevor Sie mit der Montage und dem Kochen beginnen. • Einige Teile könnten scharfe Kanten haben. Es wird empfohlen, Schutzhandschuhe zu tragen. Sicherheitshinweise
• Das Löschen von Fettbränden durch Schließen des Deckels ist nicht möglich. Grills sind aus Sicherheitsgründen gut ventiliert. • Nicht versuchen, einen Fettbrand mit Wasser zu löschen. Dies könnte Verletzungen zur Folge haben. Falls ein hartnäckiger Fettbrand entsteht, Einstellknöpfe ausschalten.• Wenn das Gerät nicht regelmäßig gereinigt worden ist, kann ein Fettbrand entstehen, der den Artikel beschädigen kann. Beim Vorheizen oder Wegbrennen von Essresten gut aufpassen, um sich zu vergewissern, dass kein Fettbrand entsteht. Anweisungen unter „Allgemeine Gerätereinigung“ und „Reinigen der Brennvorrichtung“ zur Vermeidung von Fettbränden befolgen.• Die beste Methode zur Vermeidung von Fettbränden ist regelmäßige Reinigung des Geräts. Fettbrände GAS-PATRONEN
• Diese Gerät darf nur mit der PRIMUS Powergas Modell 2202 (450g) Butan-Propan-Gas-Mischpatrone benutzt werden. Dieses Gerät darf nur mit der EN 417 Butan-Propan-Gas-Mischpatrone benutzt werden.• Ein Versuch, andere Arten von Gaspatronen einzufügen, könnte gefährlich sein.• Den Gasbehälter im Freien und von Menschen entfernt auswechseln. Den Gasbehälter NICHT innerhalb einer Entfernung von 3 m von offenem Feuer oder sonstigen Zündquellen oder anderen Menschen demontieren oder auswechseln.• Vor dem Auswechseln der Gaspatrone prüfen, ob sie leer ist (schütteln, um festzustellen, ob das durch Flüssigkeit entstehende Geräusch vernehmbar ist).• Vor der Entfernung der Gaspatrone prüfen, ob die Brenner ausgeschaltet sind. REGLER-VORSCHRIFTEN
• Wenn das Gerät nicht in Betrieb ist, alle Einstellknöpfe und die Gaszufuhr abschalten.• Grillgeräte mit langem Griff und Topfhandschuhe zur Verhütung von Verbrennungen und zum Spritzschutz benutzen. Bei der Handhabung von heißen Zubehörteilen Schutzhandschuhe benutzen.• Die Fettauffangschale muss in das Gerät eingesetzt sein und nach jedem Gebrauch entleert werden. Die Fettauffangschale nicht entfernen bis das Gerät vollkommen abgekühlt ist.• Beim Öffnen des Deckels äußerst vorsichtig sein, weil heißer Dampf ausströmen könnte.• Äußerst vorsichtig sein, wenn sich Kinder, ältere Menschen oder Haustiere in der Nähe befinden.• Falls Sie bemerken, dass Fett oder andere heiße Stoffe von dem Gerät auf das Ventil, den Schlauch oder den Regler tropfen, die Gaszufuhr sofort abschalten. Die Ursache ermitteln und berichtigen, dann das Ventil, den Schlauch und den Regler säubern und überprüfen, bevor Sie weitermachen. Eine Dichtigkeitsprüfung durchführen. Schutzplatte von der Zündholzöffnung wegdrehen Ansicht von der Hinterseite des Geräts

Zündholzöffnung Einschalten des ZündgerätsVOR DEM ZÜNDEN ANWEISUNGEN LESEN.Beim Zünden NICHT über das Gerät lehnen.1. Das Regelventil des Gasbrenners auf OFF (Aus) schalten.2. LP Gasbehälter anschließen.3. Grilldeckel öffnen.4. Schaltknopf drücken und auf Position stellen.5. Den „ELECTRONIC IGNITOR” (elektronischer Zündbrenner) Schaltknopf drücken und gedrückt halten bis der Brenner zündet.6. Nach erfolgter Zündung den Schaltknopf auf die gewünschte Einstellung drehen.7. Falls die Zündung nicht innerhalb von 5 Sekunden erfolgt, den Schaltknopf des Brenners auf OFF (Aus) stellen, 5 Minuten warten und den Zündvorgang wiederholen. Falls immer noch keine Zündung erfolgt, die Anweisungen zum Zünden mit Zündhölzern befolgen.Zünden mit Zündhölzern Beim Zünden NICHT über das Gerät lehnen.1. Das Regelventil des Gasbrenners auf OFF (Aus) schalten.2. Grilldeckel öffnen.3. LP Gasbehälter anschließen4. Ein Zündholz in den Zündholzhalter einlegen, das Zündholz zünden und das brennende Zündholz in die Zündholzöffnung auf der hinteren Unterseite des Grills einführen, wie auf Abbildung „A” angezeigt. Vergewissern Sie sich, dass das brennende Zündholz durch die Öffnung nach innen und nahe an den Brenner gelegt wird. 5. Schaltknopf drücken und auf Position stellen. Sicherstellen, dass der Brenner zündet und weiterbrennt. 6. Falls die Zündung nicht innerhalb von 5 Sekunden erfolgt, den Schaltknopf des Brenners auf OFF (Aus) stellen, 5 Minuten warten und den Zündvorgang wiederholen. • Vor Anschluss des Gasbehälters überprüfen, ob Dichtungen vorhanden und in gutem Zustand sind. Die Dichtungen überprüfen, bevor Sie einen neuen Gasbehälter an das Gerät anschließen.• Das Gerät nicht benutzen, wenn Dichtungen beschädigt oder abgenutzt sind. Nicht versuchen, die Dichtungen zu reparieren. Neue Teile vom Hersteller beziehen. • Ein Gerät, das undicht oder beschädigt ist oder das nicht ordnungsgemäß funktioniert, nicht benutzen.• Falls Ihr Gerät undicht ist (Gasgeruch), es sofort ins Freie stellen an eine gut belüftete, flammenfreien Stelle, wo das Leck lokalisiert und gedichtet werden kann. Wenn Sie Ihr Gerät auf Dichtigkeit prüfen wollen, tun Sie es im Freien. Versuchen Sie nicht, Lecks mit einer Flamme zu lokalisieren, benutzen Sie Seifenwasser.• Nur einen Regler, der mit diesem Gerät geliefert wurde oder ein vom Hersteller geliefertes Ersatzstück benutzen.12

ACHTUNG SPINNENALARM!

SPINNEN UND SPINNWEBEN

IM BRENNER Wenn Ihr Grill schwer anzuzünden oder die Flamme swach sein sollte, überprüfen und reinigen Sie die Luftrichter und die Brenner.Spinnen und kleine Insekten sind dafür bekannt, „Flammenrückschlag”-Probleme zu verursachen, durch das Bauen von Nestern und das Legen von Eiern in den Luftrichtern oder im Brenner des Geräts, wodurch der Gasfluss behindert wird. Das zurückgehaltene Gas kann sich hinter der Schalttafel entzünden. Dieser Flammenrückschlag kann Ihr Gerät beschädigen und Verletzungen verursachen. Um Flammenrückschläge zu vermeiden und eine gute Leistung zu garantieren, sollten der Brenner und das Luftrichterrohr entfernt und gereinigt werden, wann immer der Grill für längere Zeit nicht benutzt wurde. Reinigen der Brennvorrichtung Befolgen Sie diese Anweisungen, um Teile der Brennvorrichtung zu reinigen, bzw. zu ersetzen, oder wenn Sie Schwierigkeiten mit dem Anzünden des Geräts haben. 1. Schaltknopf auf schalten und die Patrone entfernen.2. Oberen Deckel öffnen, Grillrost und Warmhaltegestell entfernen, wie auf A dargestellt. Dies wird den Brenner von innen her freilegen, wie auf B dargestellt. 3. Die 3 Schrauben, mit denen der Brenner befestigt ist, entfernen, wie auf C dargestellt.4. Von der Oberseite des Grills den Brenner vorsichtig herausheben, wie auf D dargestellt.5. Alle blockierten Öffnungen mit einem steifen Draht, wie zum Beispiel einer geöffneten Büroklammer, säubern.6. Den Brenner gemäß den unter E dargestellten Empfehlungen säubern. Wir schlagen drei Methoden zum Säubern des Brennerrohres vor. Wenden Sie die an, die Sie am leichtesten durchführen können.(A) Einen steifen Draht (ein leichter Kleiderbügel ist hierzu gut geeignet) zu einem kleinen Haken biegen. Mit dem Haken mehrmals durch das Brennerrohr fahren.(B) Eine enge Flaschenbürste mit einem flexiblen Griff benutzen (keine Messingdrahtbürste benutzen); mit der Bürste mehrmals durch das Brennerrohr fahren.(C) Augenschutz tragen: Einen Luftschlauch benutzen, um Luft in das Brennerrohr und aus den Brennerausgängen zu blasen. Jeden Ausgang überprüfen, um sicherzustellen, dass aus jedem Loch Luft herauskommt.7. Den Brenner auf Schäden überprüfen, da sich aufgrund von normalem Verschleiß und Korrosion einige Löcher vergrößern können. Sollten Sie große Risse oder Löcher finden, ersetzen Sie den Brenner. 8. Den Brenner in die Brennkammer einsetzen.SEHR WICHTIG: Das Brennerrohr muss wieder fest über der Ventilöffnung angebracht werden, wie in Abbildung F dargestellt.9. Brenner mit den unter Schritt 3 entfernten Schrauben wieder befestigen.10. Flammenblech, Grillrost und Warmhaltegestell wieder installieren. Überprüfen der Ventile, des Schlauchs und des Reglers auf Gasaustritte Sicherstellen, dass die Furchen am Grillrost von vorne nach hinten laufen (Abb. A) Brenner(freigelegt)Warming Rack

Brenner Schrauben Brenner nach hinten aufwärts bewegen Rohr-Reiniger (siehe obige Empfehlungen) Brenner (entfernt) Öffnung richtig am Ende des Brennerrohrs eingesetzt Burner Tube Orifice Warmhaltegestell Warming Rack

Seifenlösung auf die Verbindungen zwischen zwischen der Reglerleitung und dem Ventil (B) auftragen. Falls ein Leck entdeckt wird, den Behälter entfernen. Einen undichten Grill nicht benutzen und keine Reparaturen versuchen.

2. Seifenlösung auf die Verbindung zwischen dem Gasbehälter und dem Regler

zu (A) auftragen. Falls sich Blasen bilden, die sich vergrößern, dann liegt ein Leck vor. Gasbehälter stärker befestigen und Seifenlösung wiederholen.

3. Wenn Sie das Leck nicht abdichten können, entfernen Sie den Gasbhälter von

dem Regler and prüfen Sie auf beschädigte Gewinde, Schmutz und Überbleibsel am Regler und Gasbehälter. Prüfen Sie auch, ob irgendetwas den Gasfluss an den Öffnungen des Reglers und des Gasbehälters behindert. Alle lokalisierten Blockierungen entfernen und den Lecktest wiederholen. FALLS das Gewinde entweder am Regler oder Gasbehälter beschädigt ist, ersetzen Sie es.

1. Sicherstellen, dass das Regelventil of OFF (Aus) gestellt ist13

Aufbewahrung des Geräts Allgemeine Gerätereinigung WENN DAS GERÄT NICHT AN GEHT

Vergewissern Sie sich, dass die Gasleitung an der Patrone geöffnet ist. Vergewissern Sie sich, dass sich in der Patrone Gas befindet. Macht der Zünder ein knisterndes Geräusch? Wenn ja, dann schauen Sie, ob Funken am Brenner entstehen. Wenn keine Funken entstehen, dann schauen Sie nach beschädigten oder losen Drähten. Wenn die Drähte OK sind, dann kontrollieren Sie, ob die Elektrode gebrochen oder gerissen ist und ersetzen Sie diese wenn nötig. Wenn Drähte oder die Elektrode mit Kochrückständen bedeckt sind, reinigen Sie die Elektrodenspitze mit einem alkoholgetränkten Tuch wenn nötig. Falls notwendig, ersetzen Sie die Drähte. Sollte kein Geräusch entstehen, kontrollieren Sie die Batterie. Vergewissern Sie sich, dass die Batterie richtig installiert ist. Überprüfen Sie, ob es lose Drähte am Modul und am Schalter gibt. Sollte der Zünder weiterhin nicht funktionieren, verwenden Sie Zündhölzer zum Anzünden. Falls dieses Gerät reparaturbedürftig ist, kontaktieren Sie bitte Ihren Lieferanten oder Kriswell A/S. Kontaktinformation für Kriswell A/S ist auf der Rückseite zu finden.

• Grillroste reinigen.

• An einem trockenen Ort aufbewahren.

• Wenn der Gasbehälter am Gerät angeschlossen ist, dann bewahren Sie dieses im Freien an einem gut belüfteten Ort und für Kinder unerreichbar auf.

• Das Gerät zur Aufbewahrung im Freien abdecken.

• Das Gerät NUR dann im Innenbereich aufbewahren, wenn der Gasbehälter vom Gerät abgetrennt, aus dem Gerät entfernt und im Freien aufbewahrt wird.

• Beim Herausnehmen des Geräts von seinem Aufbewahrungsplatz den Brenner auf Blockierungen prüfen.

• Reinigen sie das gerät oft, vorzugsweise nach jedem das gerät sollte mindestens einmal im jahr gereinigt werden.

• Verwechseln Sie keine braunen oder schwarzen Schmierfettansammlungen und Rauch mit Farbe. Die Innenseiten von Gasgrills werden werkseitig nicht angestrichen (und sollten niemals angestrichen werden). Verwenden Sie eine starke Reinigungslösung und Wasser oder benutzen Sie ein Gerätereinigungsmittel mit Scheuerbürste auf der Innenseite des Gerätedeckels und –bodens. Abspülen und vollkommen an der Luft abtrocknen lassen. Verwenden Sie kein ätzendes Gerät/Ofenreinigungsmittel auf angestrichenen Oberflächen.

• Kunststoffteile: Mit warmem Spülwasser waschen und trocken wischen.

• Benutzen Sie keine ätzenden Scheuermittel, Entfetter oder ein konzentriertes Gerätereinigungsmittel auf Kunststoffteilen. Es können Schäden und Fehler an den Teilen auftreten.

• Porzellanoberflächen: Wegen der glasartigen Zusammensetzung können die meisten Rückstände einfach mit einer Natron/Wasserlösung oder besonders formulierten Reinigungsmitteln weggewischt werden. Benutzen Sie nicht scheuernde Pulver für hartnäckige Flecken.

• Lackierte Oberflächen: Mit mildem oder nicht scheuerndem Reinigungsmittel und warmem Seifenwasser abwaschen. Mit einem weichen nicht kratzenden Tuch trocken wischen.

• Oberflächen aus Edelstahl: Um die Erscheinung Ihres Geräts von hoher Qualität beizubehalten, waschen Sie es mit mildem Reinigungsmittel und warmem Seifenwasser ab und wischen es mit einem weichen Tuch nach jedem Gebrauch trocken. Angebrannte Schmierfettreste könnten den Gebrauch eines rauhen Kunststoffschwamms erforderlich machen. Benutzen Sie diesen nur in Richtung der lackierten Fläche, um Schäden zu vermeiden. Benutzen Sie keine scheuernden Schleifpads auf bedruckten Bereichen.

• Kochoberflächen: Wenn eine reinigungsbürste benutzt wird, um jegliche kochoberfläche des geräts zu reinigen, dann stellen sie sicher, dass keine lockeren borstenüberreste auf den kochoberflächen vor dem grillen zurückbleiben. Es wird nicht empfohlen, die kochoberfläche zu reinigen, wenn das gerät noch heiß ist.14 Service

nnerhalb der 2 Jahre Gewährleistungsfrist bietet Ihnen Charbroil eine kostenlose Ersatzteil-Lieferung für fehlerhafte Teile. Für weitere Produktinformationen oder bei Fragen kontaktieren Sie uns unter: info-eu@charbroil.com15
