GEBRUIKSAANWIJZING Patio Bistro 180B CHAR-BROIL

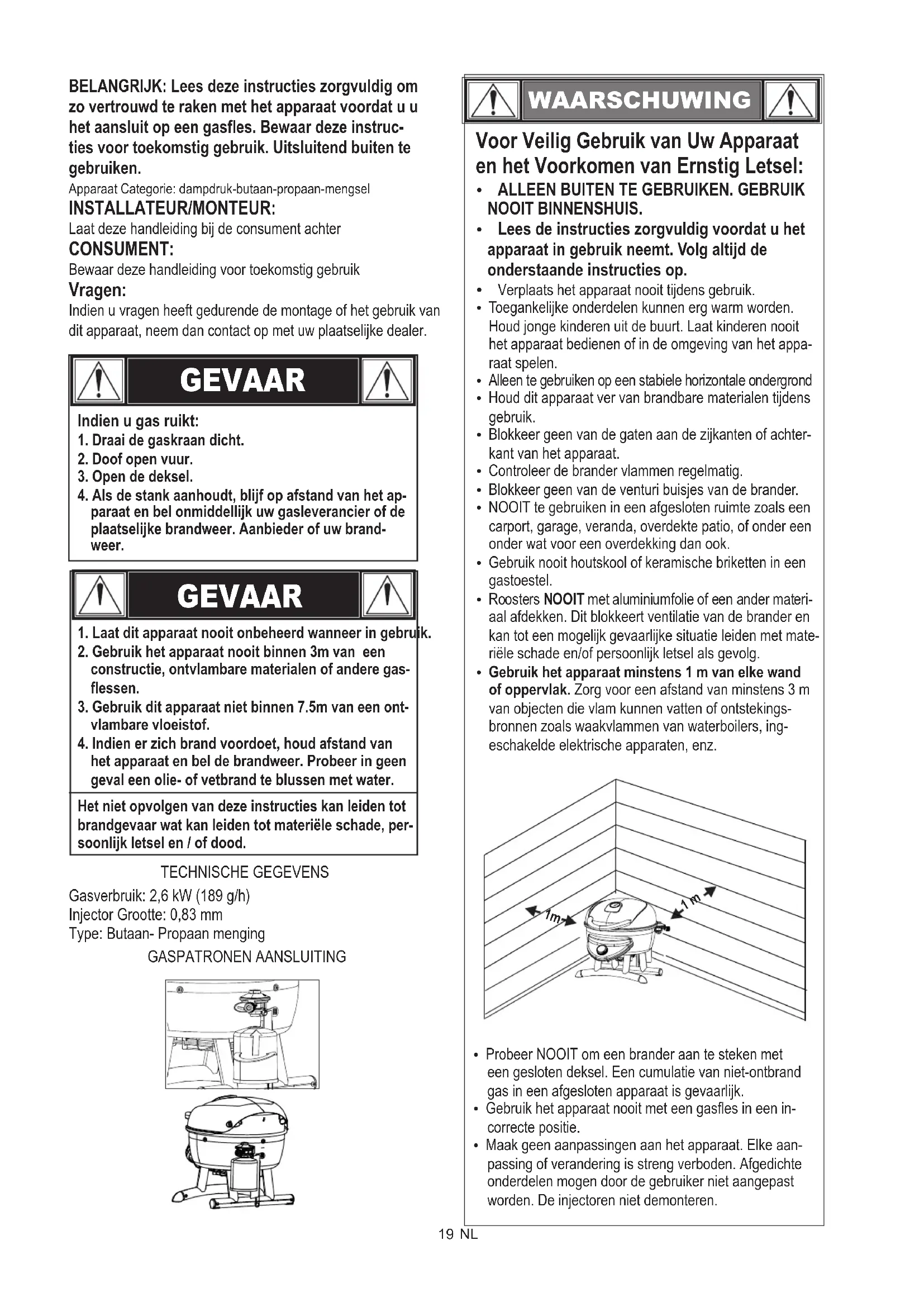

GEVAAR Indien u gas ruikt:1. Draai de gaskraan dicht.2. Doof open vuur.3. Open de deksel.4. Als de stank aanhoudt, blijf op afstand van het ap-paraat en bel onmiddellijk uw gasleverancier of de plaatselijke brandweer. Aanbieder of uw brand-weer. GEVAAR Het niet opvolgen van deze instructies kan leiden tot brandgevaar wat kan leiden tot materiële schade, per-soonlijk letsel en / of dood.TECHNISCHE GEGEVENSGasverbruik: 2,6 kW (189 g/h)Injector Grootte: 0,83 mmType: Butaan- Propaan mengingGASPATRONEN AANSLUITING BELANGRIJK: Lees deze instructies zorgvuldig om zo vertrouwd te raken met het apparaat voordat u u het aansluit op een gasfles. Bewaar deze instruc- ties voor toekomstig gebruik. Uitsluitend buiten te gebruiken. Apparaat Categorie: dampdruk-butaan-propaan-mengsel INSTALLATEUR/MONTEUR: Laat deze handleiding bij de consument achter CONSUMENT: Bewaar deze handleiding voor toekomstig gebruik Vragen: Indien u vragen heeft gedurende de montage of het gebruik van dit apparaat, neem dan contact op met uw plaatselijke dealer. WAARSCHUWING Voor Veilig Gebruik van Uw Apparaat en het Voorkomen van Ernstig Letsel:

Ÿ ALLEEN BUITEN TE GEBRUIKEN. GEBRUIK

NOOIT BINNENSHUIS. Ÿ Lees de instructies zorgvuldig voordat u het apparaat in gebruik neemt. Volg altijd de onderstaande instructies op. Ÿ Verplaats het apparaat nooit tijdens gebruik. Ÿ Toegankelijke onderdelen kunnen erg warm worden. Houd jonge kinderen uit de buurt. Laat kinderen nooit het apparaat bedienen of in de omgeving van het appa-raat spelen. Ÿ Alleen te gebruiken op een stabiele horizontale ondergrond Ÿ Houd dit apparaat ver van brandbare materialen tijdens gebruik. Ÿ Blokkeer geen van de gaten aan de zijkanten of achter- kant van het apparaat. Ÿ Controleer de brander vlammen regelmatig. Ÿ Blokkeer geen van de venturi buisjes van de brander. Ÿ NOOIT te gebruiken in een afgesloten ruimte zoals een carport, garage, veranda, overdekte patio, of onder een onder wat voor een overdekking dan ook. Ÿ Gebruik nooit houtskool of keramische briketten in een gastoestel. Ÿ Roosters NOOIT met aluminiumfolie of een ander materi- aal afdekken. Dit blokkeert ventilatie van de brander en kan tot een mogelijk gevaarlijke situatie leiden met mate-riële schade en/of persoonlijk letsel als gevolg. Ÿ Gebruik het apparaat minstens 1 m van elke wand of oppervlak. Zorg voor een afstand van minstens 3 m van objecten die vlam kunnen vatten of ontstekings-bronnen zoals waakvlammen van waterboilers, ing-eschakelde elektrische apparaten, enz. Ÿ Probeer NOOIT om een brander aan te steken met een gesloten deksel. Een cumulatie van niet-ontbrand gas in een afgesloten apparaat is gevaarlijk. Ÿ Gebruik het apparaat nooit met een gasfles in een in- correcte positie. Ÿ Maak geen aanpassingen aan het apparaat. Elke aan- passing of verandering is streng verboden. Afgedichte onderdelen mogen door de gebruiker niet aangepast worden. De injectoren niet demonteren. 1 m

1. Laat dit apparaat nooit onbeheerd wanneer in gebruik.2. Gebruik het apparaat nooit binnen 3m van een constructie, ontvlambare materialen of andere gas-flessen.3. Gebruik dit apparaat niet binnen 7.5m van een ont-vlambare vloeistof.4. Indien er zich brand voordoet, houd afstand van het apparaat en bel de brandweer. Probeer in geen geval een olie- of vetbrand te blussen met water.20

WAARSCHUWING Ÿ Lees zorgvuldig en volg alle veiligheidsinstructies, montage handleiding en gebruiks- en onderhoudsinstructies op voordat u begint met monteren en koken.Ÿ Sommige onderdelen kunnen scherpe randen hebben. Het gebruik van beschermende handschoenen wordt aanbevolen. Vetbranden Ÿ Een vetbrand uitmaken door de deksel te sluiten in niet mogelijk. Om redenen van veiligheid zijn de grillen goed geventileerd. Ÿ Vermijd gebruik van water in geval van een vetbrand, aangezien dit kan leiden tot persoonlijk letsel. In geval van hardnekkige vetbrand, draai alle knoppen uit.Ÿ Indien het apparaat niet regelmatig wordt schoongemaakt, kan een vetbrand ontstaan dat het product kan beschadigen. Let erop in geval van voorverhitten of verbranden van voedselresten dat geen vetbrand kan ontstaan. Volg de Algemene Reinigingsinstructies en Instructies voor het Reinigen van de Branders op om zo vetbrand te voorkomen. Ÿ De beste manier om vetbrand te voorkomen is het regelmatig reinigen van het apparaat. Veiligheidstips Ÿ Wanneer een apparaat niet in gebruik is, draai dan alle controleknoppen en het gas uit.Ÿ Gebruik barbecue gereedschap met lange stelen en ovenwanten om brandwonden en spatten te voorkomen. Gebruik beschermende handschoenen bij het hanteren van hete onderdelen.Ÿ De vetopvangbak moet in het apparaat aangebracht worden en na gebruik geleegd worden. Verwijder de vetopvangvbak alleen dan wanneer het apparaat volledig afgekoeld is.Ÿ Wees voorzichtig wanneer u de deksel opent, aangezien hete stoom kan ontsnappen.Ÿ Wees heel voorzichtig als er kinderen, bejaarden of huisdieren in de buurt zijn. Ÿ Indien u ziet dat vet of een andere hete substantie uit het apparaat druipt op ventiel, slang of regelaar, schakel dan onmiddellijk het gas uit. Vind de oorzaak, corrigeer het, en inspecteer en reinig ventiel, slang en regelaar voordat u doorgaat. Voer een lekkagetest uit. GASPATRONEN Ÿ Dit apparaat mag alleen worden gebruikt met PRIMUS Powergas model 2202 (450 g) gasfles butaan-propaan gasmengsel. Dit apparaat mag alleen worden gebruikt met gasfles EN 417-butaan-propaan gasmengsel.Ÿ Het kan gevaarlijk zijn om andere modellen gasflessen te proberen aan te sluiten.Ÿ Vervang de gasfles buiten en ver weg van mensen. Ontkoppel of vervang de gasfles NOOIT binnen 3 meter van een open vuur of een andere ontstekingsbron of binnen bereik van andere mensen.Ÿ Controleer dat de gasfles leeg is voor vervanging (schud het om te horen of er vloeistof klotst). Ÿ Controleer dat de branders uit zijn voordat de gasfles losgekoppeld wordt.Ÿ Controleer dat afdichtingen op de juiste plaats zitten en in goede conditie zijn voordat u de gasfles aansluit. Controleer de afdichtingen voordat een nieuwe gasfles wordt aangesloten op het apparaat. Draai Lucifer Aansteken Opening Aanblik is van de achterkant van apparaat

Lucifer Aansteken Opening Aansteker aanstekenLEES DE INSTRUCTIES VOOR AANSTEKENLeun NOOIT over het apparaat bij aansteken.1. Draai de gasbrander regelklep naar UIT .2. Sluit de gasfles aan.3. Open de deksel.4. Om aan te steken, draai de branderknop naar de stand.5. Druk op de ELEKTRONISCHE ONTSTEKINGSKNOP en houd deze ingedrukt totdat de brander aan is. 6. Zodra het brandt, draai de branderknop naar de gewenste stand.7. Als het aansteken NIET binnen 5 seconden gebeurt, draai de branderknop naar UIT , wacht 5 minuten en herhaal de aansteekprocedure. Als de aansteker niet werkt, volg dan de instructies voor het aansteken met lucifers.Aansteken met lucifers Leun NOOIT over het apparaat bij aansteken.1. Draai de gasbrander regelklep naar UIT .2. Open de deksel. 3. Sluit aan op de gasfles.4. Plaats lucifer in luciferhouder. Steek lucifer aan. Plaats de aangestoken lucifer in de luciferhouder opening aan de achterkant van de onderkant van de grill, zoals weergegeven in “A”.Zorg ervoor dat de aangestoken lucifer in de opening en dicht bij de brander is.5. Druk op de branderknop en draai het naar de stand. Zorg ervoor dat de brander aan is en altijd blijft branden.6. Als het aansteken niet binnen 5 seconden gebeurt, draai de branderknop naar UIT , wacht 5 minuten en herhaal de aansteekprocedure. Ÿ Gebruik het apparaat niet wanneer het beschadigd is of versleten afdichtingen heeft. Probeer niet om de afdichtingen te repareren. Krijg nieuwe onderdelen van de fabrikant.Ÿ Gebruik het apparaat niet wanneer het lekt, beschadigd is of niet goed werkt.Ÿ Gebruik het apparaat niet gebruiken als het beschadigd of versleten afdichtingen. Probeer niet om zeehonden te repareren. Krijgen nieuwe onderdelen van de fabrikantŸ Als uw apparaat lekt (geur van gas), neem het onmiddellijk mee naar buiten naar een goed geventileerde vlamvrije plek waar het lek opgespoort en gestopt kan worden. Als u het apparaat op lekken wilt controleren, doe dat buiten. Probeer niet om lekken met behulp van een vlam op te sporen, maar gebruik zeepwater. VEREISTEN REGELAAR Ÿ Gebruik uitsluitend de gasregelaar die met uw barbecue geleverd wordt of een vervanger geleverd door de fabrikant.21

Wanneer uw barbecue moeizaam aangaat of de vlam zwak is, controleer en reinig de venturi buisjes en branders. Spinnen en kleine insecten staan erom bekend dat zij “flashback” problemen veroorzaken doordat zij nesten bouwen en eieren leggen in de venturi buisjes en branders van de barbecue, waardoor de toevoer van gas wordt belemmerd. Het gecumuleerd gas kan achter het controlepaneel ontvlammen. Deze flashback kan uw barbecue beschadigen en letsel veroorzaken. Om flashbacks te voorkomen en voor een goede prestatie zorg te dragen, dienen brander en de venturi buisjes verwijderd en schoongemaakt te worden wanneer de barbecue geruime tijd ongebruikt is Reinigen van de Brander Volg deze instructies op voor het reinigen en/of vervangen van onderdelen van de brander of indien u problemen heeft met het aansteken van het apparaat.1. Draai de gasconroleknop naar en verwijder de gasfles.2. Open de afdekking, verwijder kookrooster en warmhoudrek, zie A. Dit legt de brander van binnenuit bloot, zie B.3. Verwijder 3 schroeven verbonden met de brander, zie C.4. Vanaf de bovenkant van de grill, de brander er voorzichtig uit, zie D.5. Reinig geblokkeerde openingen met een stevige metalen draad zoals een uitgebogen paperclip.6. Reinig de brander zoals hieronder aanbevolen, zie E.Wij bevelen drie manieren aan om de branderslangen te reinigen. Kies de manier die voor u het gemakkelijkst is.(A) Buig een stevige metalen draad (een lichtgewicht kleerhanger werkt goed) in de vorm van een een kleine haak. Voer de haak verschillende keren door elke brander. (B) Gebruik een smalle flessenborstel met een flexibel handvat ( gebruik geen staaldraadborstel), voer de borstel verschillende malen door elke brander. (C) Draag een veiligheidsbril: Gebruik een luchtslang om lucht in branderbuis en uit branderopeningen te persen. Controleer iedere opening om er zeker van de zijn dat lucht uit elk gat komt.7. Onderzoek brander voor schade; ten gevolge van dagelijks gebruik en corrosie kunnen sommige gaten vergroot zijn. Indien grote scheuren of gaten worden gevonden, vervang brander.8. Plaats brander in vuurhaard.UITERST BELANGRIJK: Branderslang moet opnieuw op de klepopening aangebracht worden. Zie illustratie, zie F.9. Bevestig de brander opnieuw met de schroeven die in stap 3 verwijderd zijn.10. Bevestig de warmte kap, kookroosters en warmhoudrek opnieuw. Lektest Kleppen, Slang en Regelaar 1. Zorg ervoor dat de controleklep UIT staat.2. Bestrijk met een zeepoplossing de verbinding tussen gasfles en regulator in (A). Als er luchtbellen verschijnen, is er een lek. Draai de gasfles nogmaals stevig aan en herhaal het bestrijken met een zeepoplossing.3. Indien het lek niet verholpen kan worden,verwijder de gasfles van de regelaar en controleer op beschadigde draden, vuil en afval op de regelaar en gasfles. Controleer ook er een obstakel is in de gasstroom bij de regelaar- en gasflesopeningen. Verwijder elk obstakel dat gevonden wordt en herhaal de lekkagetest.INDIEN er beschadigde draden zijn op de regelaar of gasfles, vervang. Bestrijk de verbindingen tussen de regelaarleiding en klep met een zeepoplossing (B). Indien een lek wordt ontdekt, verwijder de gasfles. Gebruik de grill nooit met een lek en probeer het niet te corrigeren. Zorg ervoor dat de kookrooster richels van voren naar achteren lopen (figA)

Verplaats brander naar achteren en boven Burner Tube Orifice Warmhoudrek Warming Rack

Branderschroeven Slangreiniger (zie bovenstaande aanbevelingen) Brander (verwijderd) Gebruikte opening binnen branderslang eindigt op juiste wijze22

Opslaan van uw Apparaat Ÿ Reinigen kookroosters.Ÿ Opslaan op een droge plek.Ÿ Wanneer een gasfles is aangesloten op het apparaat, dan buiten opslaan in een goed geventileerde ruimte en buiten het bereik van kinderen houden. Dek het apparaat af indien buiten opgeslagen. Ÿ Sla het apparaat ALLEEN DAN binnenshuis op indien de gasfles is afgesloten en losgekoppeld, alsmede verwijderd van het apparaat en buiten opgeslagen. Ÿ Wanner het apparaat uit de opslag wordt gehaald, dient het op brander obstructies gecontroleerd te worden. Algemene Reiniging Apparaat Ÿ Reinig het apparaat vaak, vooral na koken. Als een borstel wordt gebruikt voor het reinigen, zorg er dan voor dat geen borstelharen achterblijven op het kookoppervlak voordat met grillen wordt begonnen. Het is niet raadzaam het kookoppervlak te reinigen terwijl het apparaat warm is. Ÿ Het apparaat dient minstens een keer per jaar gereinigd te worden. Ÿ Zie in geen geval bruine of zwarte ophoping van vet voor verf aan. De binnenkant van een gas grill wordt nooit geschilderd tijdens fabricage. (en mag ook nooit geschilderd worden). Gebruik een sterke oplossing van reinigingsmiddel en water of gebruik een apparaat reiniger met schrobborstel voor het reinigen van de binnenkant van deksel en onderkant van het apparaat. Afspoelen en in de open lucht volledig laten drogen. Gebruik geen agressieve reiniger of ovenreiniger op geschilderde oppervlakken. Ÿ Kunststofonderdelen: Was met warm zeepwater en droog af. Ÿ Gebruik geen citrisol, schuurmiddelen, ontvetters of een geconcentreerde reiniger voor kunststof onderdelen. Dit kan resulteren in schade aan en uitval van onderdelen. Ÿ Porseleinen oppervlakken: Door de glasachtige samenstelling kan de meeste aanslag eenvoudig verwijderd worden met zuiveringszout / wateroplossing of een speciaal schoonmaakmiddel. Gebruik een niet- schurend schuurmiddel voor hardnekkige vlekken. Ÿ Geschilderde oppervlakken: Reinig met een mild schoonmaakmiddel of een niet-schurend reinigingsmiddel en warm zeepwater. Droog met een zacht, niet-schurend doekje. Ÿ Roestvrijstalen oppervlakken: Om het hoogwaardig uiterlijk van uw apparaat te behouden, reinig met een mild schoonmaakmiddel en warm zeepwater en droog een zacht doekje na elk gebruik. Voor het verwijderen van aangebakken vet kan gebruik van een schuursponsje nodig zijn. Gebruik alleen in de richting van geborstelde afwerking om schade te voorkomen. Gebruik geen schuursponsjes op plaatsen met een afbeelding. Ÿ Kookoppervlakken: Als een borstel wordt gebruikt voor het reinigen van een kookoppervlak, zorg er dan voor dat er geen losse borstelharen op het kookoppervlak achterblijven voordat met grillen wordt begonnen. Het is niet raadzaam het kookoppervlak te reinigen terwijl het apparaat warm is.

ALS APPARAAT NIET AANGESTOKEN KAN

WORDEN Controleer of gas in de gasfles aangesloten is. Zorg ervoor dat gas in de gasfles is. Maakt de ontsteker een vonkend Geluid? Indien ja, controleer de brander op vonken. Indien er geen vonk is, zoek voor beschadigde of losse draden. Indien de draden in orde zijn, controleer gescheurde of gebroken elektrode, en vervang indien nodig. Wanneer draden of elektrodes met kookresten bedekt zijn, reinig dan indien nodig de elektrode met een alcoholdoekje. Indien nodig, vervang draden. Indien geen geluid, controleer dan de batterij. Zorg ervoor dat de batterij correct geïnstalleerd is. Controleer of er losse verbindingen bij de module of schakelaar zijn. Indien de aansteker weigert te werken, gebruik dan een lucifer. Indien dit apparaat gerepareerd moet worden, neem dan contact op met uw leverancier of met Kriswell A/S. Zie de Kriswell A/S contactinformatie op de achterpagina. B23
