Patio Bistro 180B - Grill CHAR-BROIL - Gratis bruksanvisning og manual

BRUKSANVISNING Patio Bistro 180B CHAR-BROIL

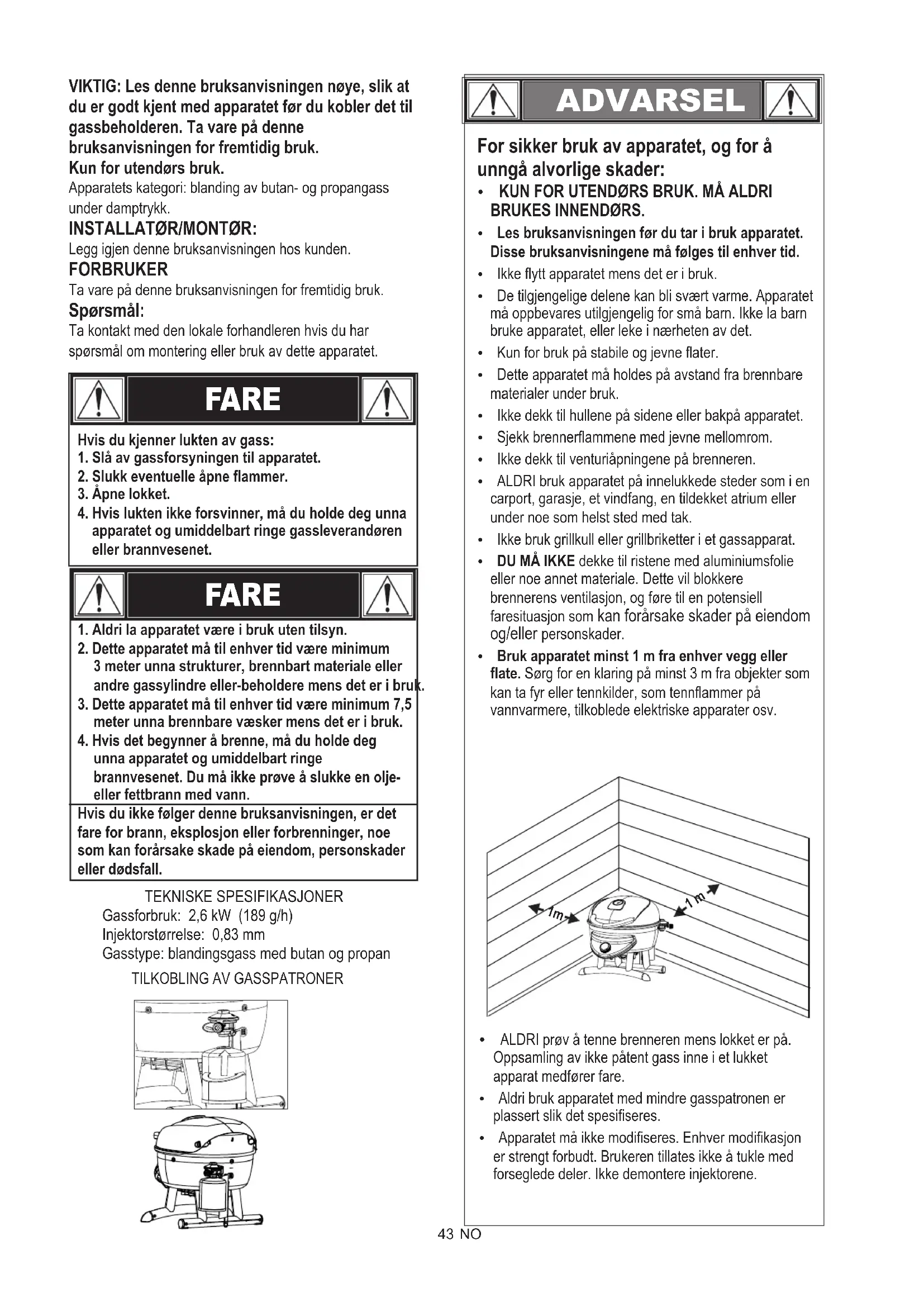

VIKTIG: Les denne bruksanvisningen nøye, slik at du er godt kjent med apparatet før du kobler det til gassbeholderen. Ta vare på denne bruksanvisningen for fremtidig bruk. Kun for utendørs bruk. Apparatets kategori: blanding av butan- og propangass under damptrykk. INSTALLATØR/MONTØR: Legg igjen denne bruksanvisningen hos kunden. FORBRUKER Ta vare på denne bruksanvisningen for fremtidig bruk. Spørsmål: Ta kontakt med den lokale forhandleren hvis du har spørsmål om montering eller bruk av dette apparatet. ADVARSEL Ÿ ALDRI prøv å tenne brenneren mens lokket er på. Oppsamling av ikke påtent gass inne i et lukket apparat medfører fare.Ÿ Aldri bruk apparatet med mindre gasspatronen er plassert slik det spesifiseres.Ÿ Apparatet må ikke modifiseres. Enhver modifikasjon er strengt forbudt. Brukeren tillates ikke å tukle med forseglede deler. Ikke demontere injektorene. 1 m

1. Aldri la apparatet være i bruk uten tilsyn.2. Dette apparatet må til enhver tid være minimum 3 meter unna strukturer, brennbart materiale eller andre gassylindre eller-beholdere mens det er i bruk.3. Dette apparatet må til enhver tid være minimum 7,5 meter unna brennbare væsker mens det er i bruk.4. Hvis det begynner å brenne, må du holde deg unna apparatet og umiddelbart ringe brannvesenet. Du må ikke prøve å slukke en olje- eller fettbrann med vann.Hvis du ikke følger denne bruksanvisningen, er det fare for brann, eksplosjon eller forbrenninger, noe som kan forårsake skade på eiendom, personskader eller dødsfall. FARE For sikker bruk av apparatet, og for å unngå alvorlige skader: Ÿ KUN FOR UTENDØRS BRUK. MÅ ALDRI BRUKES INNENDØRS. Ÿ Les bruksanvisningen før du tar i bruk apparatet. Disse bruksanvisningene må følges til enhver tid.Ÿ Ikke flytt apparatet mens det er i bruk.Ÿ De tilgjengelige delene kan bli svært varme. Apparatet må oppbevares utilgjengelig for små barn. Ikke la barn bruke apparatet, eller leke i nærheten av det.Ÿ Kun for bruk på stabile og jevne flater.Ÿ Dette apparatet må holdes på avstand fra brennbare materialer under bruk.Ÿ Ikke dekk til hullene på sidene eller bakpå apparatet.Ÿ Sjekk brennerflammene med jevne mellomrom.Ÿ Ikke dekk til venturiåpningene på brenneren.Ÿ ALDRI bruk apparatet på innelukkede steder som i en carport, garasje, et vindfang, en tildekket atrium eller under noe som helst sted med tak.Ÿ Ikke bruk grillkull eller grillbriketter i et gassapparat.Ÿ DU MÅ IKKE dekke til ristene med aluminiumsfolie eller noe annet materiale. Dette vil blokkere brennerens ventilasjon, og føre til en potensiell faresituasjon som kan forårsake skader på eiendom og/eller personskader. Ÿ Bruk apparatet minst 1 m fra enhver vegg eller flate. Sørg for en klaring på minst 3 m fra objekter som kan ta fyr eller tennkilder, som tennflammer på vannvarmere, tilkoblede elektriske apparater osv.44

FORSIKTIG Ÿ Les og følg alle sikkerhetserklæringer, monteringsinstruksjoner og anvisninger for bruk og vedlikehold før du setter sammen apparatet og begynner å lage mat.Ÿ Enkelte deler kan ha skarpe kanter. Det anbefales å bruke vernehansker. Fettbrann Ÿ Det er ikke mulig å slukke fettbranner ved å lukke lokket. Av sikkerhetshensyn er grillene godt ventilerte.Ÿ Aldri forsøk å slukke fettbrann med vann, da dette kan medføre personskader. Slå av grillen med knottene hvis en fettbrann ikke vil slukke.Ÿ Hvis apparatet ikke har blitt rengjort regelmessig, kan det oppstå en fettbrann som skader produktet. Vær ekstra påpasselig når du forvarmer eller brenner bort matrester, så du unngår at det utvikler seg en gassbrann. Følg instruksjonene om generell rengjøring av apparatet og brenneren, for å sikre at du unngår gassbranner. Sikkerhetstips Ÿ Slå av alle kontrollknotter samt gassen når apparatet ikke brukes.Ÿ Bruk ovnhansker og grillutstyr med langt håndtak for å unngå brannsår og sprut fra grillen. Bruk vernehansker når du håndterer varme deler.Ÿ Fettsamleren må settes inn i apparatet, og må tømmes hver gang etter bruk. Ikke ta ut fettsamleren før apparatet er helt nedkjølt.Ÿ Vær forsiktig når du åpner lokket, da det kan avgi varm damp.Ÿ Utvis ekstra forsiktighet når det finnes barn, eldre eller kjæledyr i nærheten.Ÿ Slå av gassforsyningen umiddelbart hvis du oppdager at fett eller andre varme materialer drypper fra apparatet og over på ventilen, slangen eller regulatoren. Du må ikke fortsette bruken før du har funnet årsaken og rettet feilen samt rengjort og inspisert ventilen, slangen og regulatoren. Utfør en lekkasjetest.Ÿ Regelmessig rengjøring av apparatet er den beste måten å unngå gassbrann på. Ÿ Dette apparatet skal kun brukes med PRIMUS Powergas modell 2202 (450 g) gasspatroner med an blanding av butan og propan. Dette apparatet skal kun brukes med EN 417-gasspatroner med an blanding av butan og propan.Ÿ Det kan være farlig å koble til andre typer gasspatroner.Ÿ Gassbeholderen må byttes utendørs, og på avstand fra andre personer. IKKE koble fra eller bytt gassbeholderen hvis det finnes en åpen flamme, en annen tennkilde eller andre personer som er nærmere enn 3 meter.Ÿ Kontroller at gasspatronen er tom før du endrer den (rist på den og hør etter lyd fra væsken).Ÿ Kontroller at brennerne har slukket før du kobler fra gasspatronen. GASSPATRONER

KRAV TIL REGULATOREN

Roter dekselet på hullet til tenning med fyrstikkVisningen er fra baksiden av apparatet Hull til tenning med fyrstikk Tenning av tennerenLES INSTRUKSJONENE FØR TENNING.Du må IKKE lene deg over apparatet mens du tenner det.1. Slå AV gassbrennerens kontrollventil.2. Koble til LP-gassylinderen.3. Åpne grillokket.4. Trykk inn og drei kontrollknotten til posisjonen ( ).5. Trykk inn og hold inne den ELEKTRONISKE TENNER-knotten inntil brenneren lyser.6. Så snart den er tent, dreier du kontrollknotten til ønsket innstilling.7. Hvis den ikke tennes innen fem sekunder, dreier du brennerens kontrollknott til AV venter fem minutter og tenner den på nytt.Følg instruksjonene for tenning med fyrstikker hvis den fortsatt ikke vil tennes.Tenning med fyrstikker1. Slå AV gassbrennerens kontrollventil.2. Åpne grillokket.3. Koble til LP-gassylinderen4. Sett inn en fyrstikk i fyrstikkholderen. Tenn fyrstikken. Sett den påtente fyrstikken inn i frystikkhullet nederst på baksiden av grillen, se "A". Pass på at den påtente fyrstikken er plassert inni hullet, og like ved brenneren.5. Trykk inn og drei kontrollknotten til posisjonen . Pass på at brenneren tennes, og forblir tent.6. Hvis den ikke tennes innen fem sekunder, dreier du brennerens kontrollknott til AV , venter fem minutter og tenner den på nytt. Ÿ Sjekk at tetningene sitter godt og er i god stand før du kobler til gassbeholderen. Sjekk tetningene før du kobler en ny gassbeholder til apparatet.Ÿ Ikke bruk apparatet hvis det har skadde eller slitne tetninger. Ikke prøv å reparere tetningene. Bytt dem ut med nye deler fra produsenten.Ÿ Du må ikke bruke et apparat som er lekk, skadet eller ikke fungerer slik det skal.Ÿ Hvis det finnes lekkasjer på apparatet (du kjenner gasslukt), må du umiddelbart frakte det ut til et godt ventilert og flammefritt sted der du kan finne lekkasjen og stanse den. Hvis du ønsker å se etter lekkasjer på apparatet, må dette gjøres utendørs. Bruk såpevann til å prøve å finne lekkasjer, aldri bruk flammer. Ÿ Du må kun bruke regulatoren som ble levert med dette produktet, eller bytte den med en ny regulator fra produsenten45

EDDERKOPPER OG EDDERKOPPNETTINNI BRENNEREN

Hvis apparatet begynner å bli vanskelig å tenne, eller flammen er svak, må du sjekke og rengjøre venturirørene og brennerne. Edderkopper og små insekter er kjent for å forårsake "tilbakeslag"-problemer, fordi de hemmer gasstrømmen ved å bygge reder og legge egg i apparatets venturirør eller i brenneren. Den oppsamlede gassen kan bli påtent bak kontrollpanelet. Dette "tilbakeslaget" kan skade apparatet og forårsake personskader. Unngå tilbakeslag og sørg for at apparatet fungerer godt ved å ta ut og rengjøre brenneren og venturirøret hver gang apparatet ikke har vært i bruk over en lengre periode. Rengjøring av brenneren Følg disse anvisningene når du skal rengjøre eller skifte ut delene i brenneren, eller hvis du har problemer med tenningen. 1. Drei gasskontrollknotten til ¢ og fjern patronen.2. Åpne toppdekselet, fjern grillristen og varmestativet, se A. Dette vil avdekke innsiden av brenneren, se B.3. Fjern de tre skruene som fester brenneren, se C4. Løft ut brenneren fra toppen av grillen, se D.5. Rengjør alle blokkerte åpninger med en stiv metalltråd, for eksempel en binders.6. Rengjør brenneren som anbefalt nedenfor, se E.Vi anbefaler tre måter å rengjøre brenneren på. Bruk alternativet som er enklest for deg.(A) Bøy en stiv metalltråd (for eksempel en kleshenger av lett metall) for å lage en liten krok. Kjør kroken flere ganger gjennom brenneren.(B) Før en tynn flaskebørste med fleksibelt håndtak (ikke bruk en messingbørste) flere ganger inn og ut av brennerrøret.(C) Bruk vernebriller: Bruk en luftslange til å presse luft inn i brennerrøret og ut av åpningene til brenneren.Kontroller at det kommer luft ut av hver eneste åpning.7. Kontroller at brenneren ikke er skadet. Vanlig slitasje og rust kan føre til at hullene forstørres. Brenneren må skiftes ut hvis den har store sprekker eller hull.8. Sett inn brenneren i fyrkassen. VIKTIG! Brennerrøret må kobles på over ventilåpningen igjen. Se illustrasjon F.

9. Sett inn igjen brenneren med skruene som ble fjernet i trinn 3.10. Sett på plass grillristene og varmestativet.

Lekkasjetest av ventiler, rør og regulatoren 1. Påse at reguleringsventilen er slått AV2. Påfør såpevann med en børste på koblingen mellom gassylinderen og regulatoren på (A). Hvis det kommer frem bobler, betyr dette at det er en lekkasje. Skru på sylinderen og sjekk igjen med såpevann.3. Hvis du ikke kan stoppe lekkasjen, må du fjerne gassylinderen fra regulatoren og se etter skadde gjenger, smuss og rester på regulatoren og gassylinderen. Sjekk også om det finnes noe som hindrer gasstrømningen i regulator- og gassylinderåpningene. Fjern alle eventuelle hindringer, og gjenta lekkasjetesten. HVIS gjengene på enten regulatoren eller gassylinderen er skadd, må de skiftes ut.Påfør såpevann med en børste på koblingen mellom regulatoren og røret til ventilen (B). Fjern sylinderen hvis du oppdager en lekkasje. Ikke bruk grillen hvis den lekker, og ikke prøv å reparere den. Påse at rillene på grillristen går fra forsiden til baksiden (fig. A)

Brennerskruer Flytt brenneren til baksiden og oppRørrenser (se anbefalingene ovenfor)Brenner (fjernet) Blende festet på riktig måte i enden på brennerrøret Burner Tube Orifice Varmerist Warming Rack

Brenner (ubeskyttet)46

Oppbevaring av apparatet Ÿ Rengjør grillristene.Ÿ Oppbevares på et tørt sted.Ÿ Når en gasspatron er koblet til apparatet, må det oppbevares utendørs på et godt ventilert sted utenfor rekkevidde for barn. Ÿ Dekk til apparatet hvis det oppbevares utendørs.Ÿ Apparatet kan oppbevares utendørs, men KUN hvis gasspatronen er koblet fra, fjernet fra apparatet og oppbevares utendørs. Ÿ Sjekk at ingenting blokkerer brenneren når du henter den frem igjen etter oppbevaring. Generell rengjøring av apparatet Ÿ Apparatet må rengjøres ofte, helst etter hver gang det er brukt. Hvis du bruker en børste til å rengjøre noen av stekeflatene på apparatet, må du passe på at ingen løse børstehår er igjen på stekeflatene før du griller. Det anbefales ikke å rengjøre stekeflatene mens apparatet er varmt. Ÿ Apparatet må rengjøres minst én gang i året.Ÿ Du må ikke forveksle brune og svarte fett- og røykflekker med maling. De indre delene på gassgrillen er ikke malt på fabrikken (og må aldri males). Påfør et kraftig løsemiddel og vann, eller bruk en apparatrenser med børste, på innsiden av apparatets lokk og på undersiden. Skyll med vann, og la det lufttørke helt. Ikke bruk etsende ovnrengjøringsmidler på malte overflater. Ÿ Plastdeler: Vask med varmt såpevann, og tørk bort.Ÿ Ikke bruk citrisol, skuremidler, avfettingsmidler eller en konsentrerte apparatrensemidler på plastdeler. Hvis du gjør det, kan deler bli skadet eller feilfungere. Ÿ Porselenflater: Den glassaktige sammensetningen gjør at de fleste rester kan tørkes vekk med en natron- /vannløsning eller et spesialrensemiddel. Bruk ikke- slitende skuremiddel på ekstra vanskelige flekker. Ÿ Malte flater: Vask med et mildt vaskemiddel eller ikke- slipende rengjøringsmiddel og varmt såpevann. Tørk med en ikke-slipende klut. Ÿ Flater med rustfritt stål: Hvis du ønsker å sørge for at batteriet bevarer det flotte kvalitetsutseende, må du vaske det med mildt vaskemiddel og varmt såpevann og deretter tørke med en myk klut etter bruk. Det kan være nødvendig å bruke en skurerengjøringspute av plast på fettrester som sitter ekstra godt. Rengjøringsputen må kun brukes i samme retning som finishen. Du må ikke bruke en rengjøringspute på områder med grafikk. Ÿ Stekeflater: Hvis du bruker en børste til å rengjøre noen av stekeflatene på apparatet, må du passe på at ingen løse børstehår er igjen på stekeflatene før du griller. Det anbefales ikke å rengjøre stekeflatene mens apparatet er varmt.

HVIS APPARATET IKKE KAN TENNES

Pass på at gassen er slått på ved patronen. Pass på at det fortsatt er gass i patronen. Lager ikke tenneren gnist-lyder når du prøver å tenne den? Hvis den gjør det, sjekker du etter gnister ved brenneren. Hvis ikke, sjekker du etter skade eller løse kabler. Hvis ledningene er ok, må du sjekke etter sprekker eller brudd på elektrodene. Bytt dem om nødvendig. Hvis kabler eller elektroder dekkes til av matrester, må du eventuelt rengjøre tuppen på elektrodene med en renseklut. Bytt ut kablene ved behov. Sjekk batteriet hvis det ikke kommer noen lyd. Pass på at batteriet er riktig satt inn. Sjekk etter løse kabeltilkoblinger på enheten og bryteren. Bruk fyrstikker hvis tenneren fortsatt ikke fungerer.
