BEDIENUNGSANLEITUNG Perfomance 220 B CHAR-BROIL

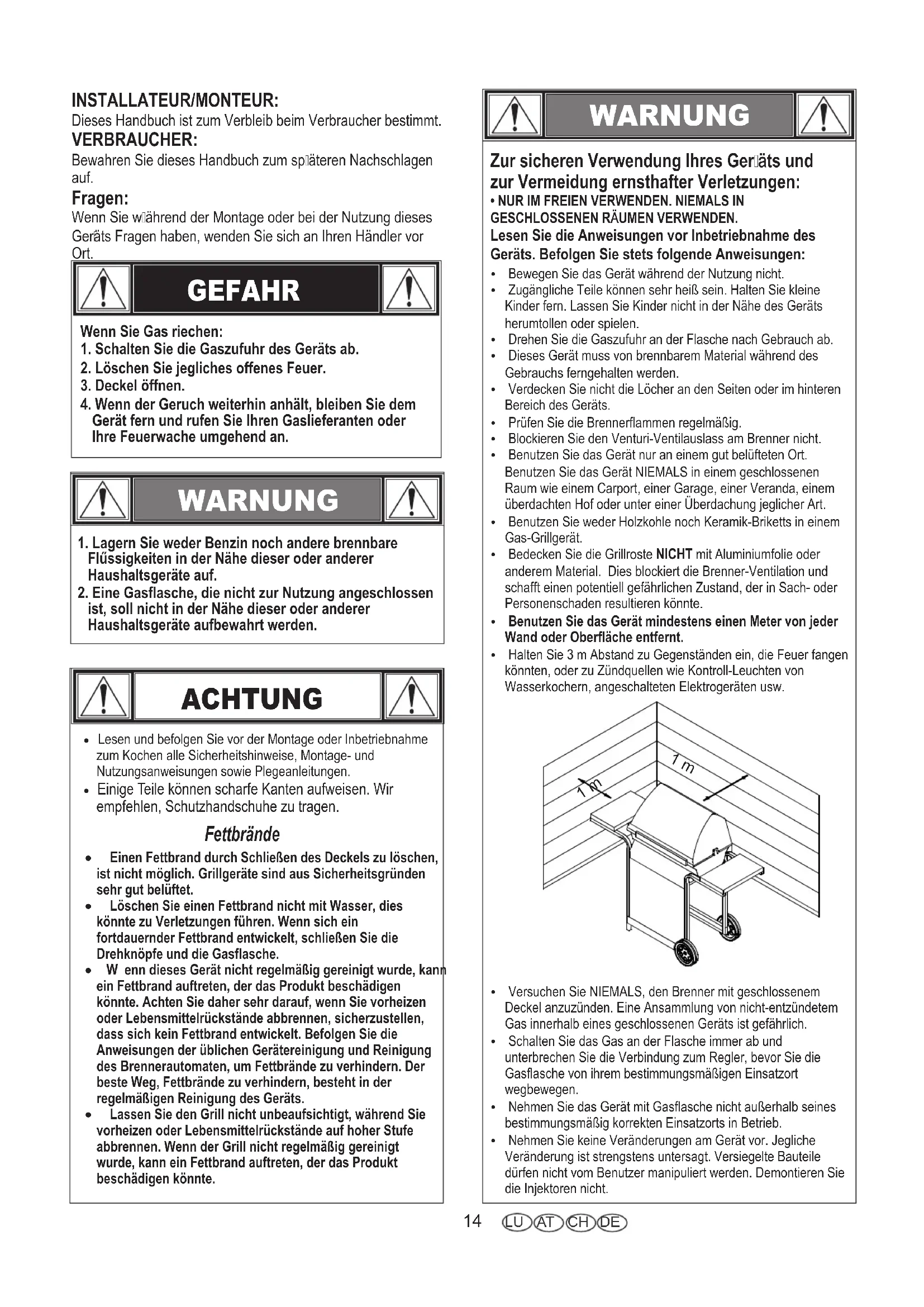

Batterie 1,5 VDC Batterie 1,5 VDC Batterie 1,5 VDC 6,15 kW (448 g/h) 5,28 kW (384,2 g/h) 6,15 kW (448 g/h) 6,15 kW (448 g/h)14 INSTALLATEUR/MONTEUR: Dieses Handbuch ist zum Verbleib beim Verbraucher bestimmt. VERBRAUCHER: Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf. Fragen: Wenn Sie während der Montage oder bei der Nutzung dieses Geräts Fragen haben, wenden Sie sich an Ihren Händler vor Ort. GEFAHR WARNUNG Wenn Sie Gas riechen:1. Schalten Sie die Gaszufuhr des Geräts ab.2. Löschen Sie jegliches offenes Feuer.3. Deckel öffnen.4. Wenn der Geruch weiterhin anhält, bleiben Sie demGerät fern und rufen Sie Ihren Gaslieferanten oderIhre Feuerwache umgehend an.1. Lagern Sie weder Benzin noch andere brennbareFlűssigkeiten in der Nähe dieser oder andererHaushaltsgeräte auf.2. Eine Gasflasche, die nicht zur Nutzung angeschlossenist, soll nicht in der Nähe dieser oder andererHaushaltsgeräte aufbewahrt werden. ACHTUNG

• Lesen und befolgen Sie vor der Montage oder Inbetriebnahmezum Kochen alle Sicherheitshinweise, Montage- undNutzungsanweisungen sowie Plegeanleitungen.
• Einige Teile können scharfe Kanten aufweisen. Wir empfehlen, Schutzhandschuhe zu tragen. Fettbrände
• Einen Fettbrand durch Schließen des Deckels zu löschen,ist nicht möglich. Grillgeräte sind aus Sicherheitsgründensehr gut belüftet.· Löschen Sie einen Fettbrand nicht mit Wasser, dieskönnte zu Verletzungen führen. Wenn sich einfortdauernder Fettbrand entwickelt, schließen Sie dieDrehknöpfe und die Gasflasche.· W enn dieses Gerät nicht regelmäßig gereinigt wurde, kannein Fettbrand auftreten, der das Produkt beschädigenkönnte. Achten Sie daher sehr darauf, wenn Sie vorheizenoder Lebensmittelrückstände abbrennen, sicherzustellen,dass sich kein Fettbrand entwickelt. Befolgen Sie dieAnweisungen der üblichen Gerätereinigung und Reinigungdes Brennerautomaten, um Fettbrände zu verhindern. Derbeste Weg, Fettbrände zu verhindern, besteht in derregelmäßigen Reinigung des Geräts.· Lassen Sie den Grill nicht unbeaufsichtigt, während Sievorheizen oder Lebensmittelrückstände auf hoher Stufeabbrennen. Wenn der Grill nicht regelmäßig gereinigtwurde, kann ein Fettbrand auftreten, der das Produktbeschädigen könnte. WARNUNG Zur sicheren Verwendung Ihres Geräts und zur Vermeidung ernsthafter Verletzungen:
• NUR IM FREIEN VERWENDEN. NIEMALS INGESCHLOSSENEN RÄUMEN VERWENDEN.Lesen Sie die Anweisungen vor Inbetriebnahme desGeräts. Befolgen Sie stets folgende Anweisungen:Ÿ Bewegen Sie das Gerät während der Nutzung nicht.Ÿ Zugängliche Teile können sehr heiß sein. Halten Sie kleineKinder fern. Lassen Sie Kinder nicht in der Nähe des Gerätsherumtollen oder spielen.Ÿ Drehen Sie die Gaszufuhr an der Flasche nach Gebrauch ab.Ÿ Dieses Gerät muss von brennbarem Material während desGebrauchs ferngehalten werden.Ÿ Verdecken Sie nicht die Löcher an den Seiten oder im hinterenBereich des Geräts.Ÿ Prüfen Sie die Brennerflammen regelmäßig.Ÿ Blockieren Sie den Venturi-Ventilauslass am Brenner nicht.Ÿ Benutzen Sie das Gerät nur an einem gut belüfteten Ort.Benutzen Sie das Gerät NIEMALS in einem geschlossenenRaum wie einem Carport, einer Garage, einer Veranda, einemüberdachten Hof oder unter einer Überdachung jeglicher Art.Ÿ Benutzen Sie weder Holzkohle noch Keramik-Briketts in einemGas-Grillgerät.Ÿ Bedecken Sie die Grillroste NICHT mit Aluminiumfolie oderanderem Material. Dies blockiert die Brenner-Ventilation undschafft einen potentiell gefährlichen Zustand, der in Sach- oderPersonenschaden resultieren könnte.Ÿ Benutzen Sie das Gerät mindestens einen Meter von jederWand oder Oberfläche entfernt.Ÿ Halten Sie 3 m Abstand zu Gegenständen ein, die Feuer fangenkönnten, oder zu Zündquellen wie Kontroll-Leuchten vonWasserkochern, angeschalteten Elektrogeräten usw.Ÿ Versuchen Sie NIEMALS, den Brenner mit geschlossenemDeckel anzuzünden. Eine Ansammlung von nicht-entzündetemGas innerhalb eines geschlossenen Geräts ist gefährlich.Ÿ Schalten Sie das Gas an der Flasche immer ab undunterbrechen Sie die Verbindung zum Regler, bevor Sie dieGasflasche von ihrem bestimmungsmäßigen Einsatzortwegbewegen.Ÿ Nehmen Sie das Gerät mit Gasflasche nicht außerhalb seinesbestimmungsmäßig korrekten Einsatzorts in Betrieb.Ÿ Nehmen Sie keine Veränderungen am Gerät vor. JeglicheVeränderung ist strengstens untersagt. Versiegelte Bauteiledürfen nicht vom Benutzer manipuliert werden. Demontieren Siedie Injektoren nicht. 1 m 1 m LU AT

DE15 Unterbringung der Gasflasche Gasflaschen von 6 kg oder weniger können auf dem Boden unter dem Seitenboden oder im Inneren des Gerätes an Ort und Stelle platziert werden. Größere Gasflaschen sind unter dem Seitenboden oder hinter dem Grill zu platzieren. Die Gasflaschen die im Grill untergebracht werden, sollten einen maximalen Durchmesser von 345 mm und eine maximale Höhe von 370 mm haben. Gasflaschen die auf dem Boden platziert werden, dürfen nicht unter der Heizplatte platziert werden. Anforderungen an den Gasdruckregler Ein Gasdruckregler muss zusammen mit diesem Gerät verwendet werden. Nutzen Sie nur Gasdruckregler, die zusammen mit Ihrem Grill geliefert wurden. Wenn kein Regler mitgeliefert wird, dann benutzen Sie nur gemäß EN 16129 zertifizierte Regler (maximaler Durchfluss 1,5 kg/h) und die, die für Ihr Land und gemäß technischer Daten für Gas zugelassen sind. Anforderungen an Schläuche Nutzen Sie nur zugelassene Schläuche, die nach ordnungsgemäßen EN-Normen zertifiziert sind und die eine Länge von 1,5 m nicht überschreiten. In Finnland darf die Schlauchlänge 1,2 m nicht überschreiten. Prüfen Sie vor jeder Nutzung, ob die Schläuche Risse oder Abnutzungen aufweisen. Vergewissern Sie sich, dass der Schlauch nicht geknickt ist. Sorgen Sie dafür, dass der angeschlossene Schlauch nicht mit heißen Oberflächen in Berührung kommt. Ersetzen Sie beschädigte Schläuche, bevor Sie das Gerät verwenden. Ersetzen Sie den Schlauch, wie es die Richtlinien in Ihrem Land erfordern. Sicherheits-Tipps Ÿ Bevor Sie ein Gasflaschen-Ventil öffnen, prüfen Sie den Regler aufDichtigkeit. Ÿ Wenn das Gerät nicht in Gebrauch ist, stellen Sie die Gaszufuhr mit den Drehreglern ab.Ÿ Benutzen Sie Grillwerkzeug mit langem Griff und Topflappen, umVerbrennungen und Brandblasen zu vermeiden. Verwenden SieSchutzhandschuhe, wenn Sie mit heißen Bauteilen hantieren.Ÿ Die maximale Belastung für die Heizplatte, sofern vorhanden, unddie Seitenablage beträgt 4,5 kg. Der Mindestdurchmesser desKochtopfs beträgt 200 mm und maximal 260 mm. HINWEIS: Ihr Grillkönnte NICHT mit einer Heizplatte ausgestattet sein!Ÿ Eine Fettwanne (sofern vorhanden) muss in das Geräteingeschoben werden und nach jedem Gebrauch geleert werden.Entfernen Sie die Fettwanne nicht, bevor das Gerät sich komplettabgekühlt hat.Ÿ Seien Sie besonders vorsichtig, wenn Sie den Deckel öffnen, daheißer Dampf entweichen könnte.Ÿ Seien Sie besonders vorsichtig, wenn Kinder, Senioren oderHaustiere in der Nähe sind.Ÿ Wenn sie bemerken, dass Fett oder anderes heißes Material vomGerät auf das Ventil, den Schlauch oder den Regler tropft, schaltenSie sofort die Gaszufuhr ab. Bestimmen Sie die Ursache, behebenSie sie, säubern und inspektieren Sie dann das Ventil, denSchlauch und den Regler, bevor Sie fortfahren. Machen Sie einenDichtigkeitstest.Ÿ Lagern Sie keine Gegenstände oder Materialien im Gerätewagen-Gehäuse, das den Verbrennungsluft-Durchsatz zur Unterseite vonentweder der Bedienleiste oder der Wanne des Brennraumsblockieren würde.Ÿ Unterbrechen Sie den Anschluss NICHT oder wechseln Sie NICHTdie Gasflasche, wenn Sie weniger als 3 m von einer offenenFlamme oder einer anderen Zündquelle entfernt sind. WARNUNG Drehen Sie die Regler und Gasflasche bei Nichtgebrauch aus. Wenn die Zündung NICHT innerhalb von 5 Sekunden eintritt, drehen Sie den Brenner-Regler aus , warten Sie 5 Minuten und wiederholen Sie den Zündungsvorgang. Wenn der Brenner nicht mit geöffnetem Gas-Ventil zündet, wird weiterhin Gas aus dem Brenner austreten und könnte versehentlich gezündet werden, wobei ein Verletzungsrisiko besteht. ACHTUNG Gas entzünden mit elektronischem Zündbrenner

• Lehnen Sie sich nicht über den Grill, während Sie ihn zünden. 1. Drehen Sie das Gasbrenner-Regelventil auf (aus).2. Öffnen Sie den Deckel während des Anzündens oder des erneutenZündens.3. Drehen Sie das Gas an der Gasflasche auf AN.4. Zum Zünden drücken und drehen Sie den Brenner-Drehknopfauf HOCH.Drücken und halten Sie sofort den ELEKTRONISCHEN ZÜNDBRENNER-Knopf, bis der Brenner zündet. 5. Wenn die Zündung NICHT innerhalb von 5 Sekunden eintritt,drehen Sie den Brenner-Regler aus , warten Sie 5 Minuten undwiederholen Sie den Zündungsvorgang.6. Wiederholen Sie die Schritte 4 und 5, um weitere Hauptbrenneranzuzünden. Gas entzünden mit Streichholz
• Lehnen Sie sich nicht über den Grill, während Sie ihn zünden.1. Drehen Sie die Gasbrenner-Regelventile auf (aus).2. Öffnen Sie den Deckel während des Anzündens oder des erneutenZündens.3. Drehen Sie das Gas an der Gasflasche auf AN.4. Legen Sie die Streichhölzer in den Streichholz-Halter (hängt an derSeitenverkleidung des Grills). Zünden Sie das Streichholz an;zünden Sie dann den Brenner an, indem Sie das Streichholz durchdas Streichholz-Loch an der Seite des Grills halten. Drücken unddrehen Sie den Brenner-Drehknopf sofort auf die StellungHOCH. Vergewissern Sie sich, dass der Brenner brennt undangezündet bleibt.5. Zünden Sie angrenzende Brenner der Reihe nach an, indem Siedie Drehknöpfe eindrücken und auf die Stellung HOCH drehen.LU AT CH DE16 ACHTUNG SPINNEN-ALARM! Wenn Ihr Grill schwer anzuzünden ist oder die Flamme schwach ist, prüfen und reinigen Sie die Venturi-Schläuche und die Brenner. Spinnen oder kleine Insekten sind dafür bekannt, Rückstau- Probleme zu schaffen, indem sie Nester bauen und Eier in die Venturi-Schläuche oder Brenner des Grills legen, was den Gasdurchfluss verhindern kann. Das rückgestaute Gas kann sich hinter dem Bedienfeld entzünden. Dieser Rückstau kann Ihren Grill beschädigen und Verletzungen verursachen. Um Rückstau zu verhindern und für eine gute Leistung zu sorgen, sollten der Brenner und die Venturi-Schlauch-Elemente entfernt und gereinigt werden, wenn der Grill für einen längeren Zeitraum unbenutzt war.

SPINNEN UND SPINNENNETZE

IM BRENNER WENN DAS GERÄT NICHT ZÜNDET Ÿ Vergewissern Sie sich, dass das Gas an der Flasche aufgedreht ist. Ÿ Vergewissern Sie sich, dass sich Gas in der Flasche befindet. Ÿ Macht der Zünder ein Geräusch wie bei einer Funkenbildung? Falls ja, prüfen Sie, ob am Brenner Funken entstehen. Falls keine Funken vorhanden sind, prüfen Sie, ob die Kabel beschädigt oder locker sind. Ÿ Wenn die Kabel in Ordnung sind, prüfen Sie, ob Elektroden gerissen oder zerbrochen sind, ersetzen Sie sie bei Bedarf. Ÿ Wenn Drähte oder Elektroden von Essensrückständen bedeckt sind, reinigen Sie die Elektrodenspitze mit einem in Alkohol getränkten Tuch, wenn es erforderlich ist. Ÿ Ersetzen Sie die Kabel bei Bedarf.Ÿ Wenn keine Geräusche auftreten, prüfen Sie die Batterie.Ÿ Vergewissern Sie sich, dass die Batterie korrekt eingebaut ist.Ÿ Prüfen Sie, ob sich die Kabelverbindungen am Modul und Schalter gelockert haben. Ÿ Falls die Zündung weiterhin nicht funktioniert, verwenden Sie ein Streichholz. Dichtigkeitstestung für Ventile, Schlauch und Regler Führen Sie einen Dichtigkeitstest vor der Erstinbetriebnahme aus, mindestens einmal pro Jahr und jedes Mal, wenn die Gasflasche gewechselt wurde oder die Verbindung getrennt war.

1. Drehen Sie alle Drehregler des Geräts auf .

2. Vergewissern Sie sich, dass der Gasdruckregler mit der

Gasflasche fest verbunden ist.

3. Drehen Sie das Gas an. Falls Sie ein zischendes Geräusch

hören, stellen Sie das Gas sofort ab. Es gibt eine größere Undichtigkeit in der Verbindung. Reparieren Sie diese, bevor Sie fortfahren.

4. Bürsten Sie eine seifige Lösung auf die Schlauchverbindungen

(Mischung aus halb Seife und halb Wasser).

5. Wenn Blasen auftauchen, die immer größer werden, ist dort

eine Undichtigkeit. Stellen Sie das Gas an der Flasche sofort ab und prüfen Sie, ob die Verbindungen fest sind. Wenn die Leckage nicht abgedichtet werden kann, versuchen Sie nicht, sie zu reparieren. Fordern Sie Ersatzteile an.

6. Stellen Sie stets das Gas an der Flasche ab, nachdem Sie

einen Dichtigkeitstest ausgeführt haben. LU AT CH DE17 Folgen Sie dieser Anweisung, um Teile der Brennerelemente zu reinigen und/oder zu ersetzen, oder wenn Sie Schwierigkeiten haben, den Grill zu zünden.1. Stellen Sie das Gas an den Drehreglern der Gasflasche ab.2. Entfernen Sie die Grillroste und den Flammschutz.3. Entfernen Sie die Schlauchführung und die Schrauben, die denBrenner sichern.4. Entnehmen Sie die Elektrode aus dem Brenner.HINWEIS: Die Methode, wie entfernt/entnommen wird, ist abhängig vonder Brennerkonfiguration. Bitte betrachten Sie hierzu verschiedeneKonfigurationen in den Abbildungen unten.5. Heben Sie vorsichtig jeden Brenner hoch und von den Ventilöffnungenweg. Wir empfehlen drei Methoden, die Brennerschläuche zu reinigen.Verwenden Sie diejenige, die für Sie am leichtesten ist.A. Biegen Sie einen festen Draht (ein Leichtmetall-Kleiderbügel ist fürdiesen Zweck gut geeignet) in einen schmalen Haken. Führen Sieden Haken mehrere Male durch jeden Brennerschlauch.B. Verwenden Sie eine schmale Flaschenbürste mit einem flexiblenGriff (verwenden Sie keine Messingdrahtbürste). Führen Sie dieBürste mehrere Male durch jeden Brennerschlauch.C. Tragen Sie eine Schutzbrille: Treiben Sie unter Druck mittelseines Luftschlauchs Luft in den Brennerschlauch und aus denBrenneröffnungen wieder hinaus. Prüfen Sie jede Öffnung, um sichzu vergewissern, dass aus jedem Loch Luft strömt.6. Bürsten Sie die gesamte äußere Oberfläche des Brenners mit einerDrahtbürste ab, um Essensrückstände und Schmutz zu entfernen.7. Reinigen Sie alle verstopften Öffnungen mit einem steifen Draht wiebeispielsweise einer aufgebogenen Büroklammer.8. Prüfen Sie, ob der Brenner aufgrund von normaler Abnutzung oderKorrosion beschädigt ist, einige Löcher können geweitet sein. Wennirgendwelche großen Risse oder Löcher gefunden werden, ersetzenSie den Brenner.9. Befestigen Sie die Elektrode am Brenner.10. Ersetzen Sie die Brenner vorsichtig.11. Befestigen Sie die Brenner an den Klammern des Brennraums.12. Bringen Sie die Schlauchführung wieder an und verbinden Sie siemit dem Brenner. Bringen Sie den Flammenschutz und die Grillrostewieder an.13. Bevor Sie erneut kochen oder grillen, führen Sie einen„Dichtigkeitstest“ und eine „Brennerflammenprüfung“ durch. Allgemeine Gerätereinigung Høyre skinne

• Reinigen Sie das Gerät oft, vorzugsweise nach jedem Kochen. Das Gerät sollte mindestens einmal jährlich gereinigt werden.

• Halten Sie braune oder schwarze Fettansammlungen und Ruß nicht versehentlich für Farbe. Die Innenseite von Gasgrills werden im Werk nicht lackiert (und sollten niemals lackiert werden). Benutzen Sie eine starke Seifenlauge und Wasser oder benutzen Sie Grillreiniger mit einer Scheuerbürste auf der Innenseite der Gerätehaube und des Gerätebodens. Spülen Sie nach und lassen Sie den Grill vollständig an der Luft trocknen. Verwenden Sie keine ätzendenMittel/Ofenreiniger auf lackierten Oberflächen.

• Kunststoffteile: Wischen Sie sie mit warmem Seifenwasser ab und reiben Sie sie trocken.

• Verwenden Sie weder Zitronensäure, Scheuermittel, Entfetter oder konzentrierte Gerätereiniger an Plastikteilen. Dies kann eine Beschädigung oder den Ausfall der Teile verursachen.

• Porzellan-Oberflächen: Wegen ihrer Glas-artigen Zusammensetzung können die meisten Rückstände mit einer Backpulver-Wasser-Lösung oder einem speziell zu diesem Zweck formulierten Reiniger abgewischt werden. Verwenden Sie Scheuersand, der nicht die Oberfläche beschädigt, für hartnäckige Flecken.

• Lackierte Oberflächen: Wischen Sie sie mit mildem und nicht die Oberfläche beschädigenden Reinigungsmittel und warmem Seifenwasser. Reiben Sie es mit einem weichen, nicht-scheuernden Tuch trocken.

• Edelstahl-Oberflächen: Um ein qualitätsmäßig hochwertiges Aussehen des Geräts zu erhalten, waschen Sie mit mildem Reinigungsmittel und warmem Seifenwasser und reiben Sie es nach jeder Benutzung mit einem weichen Tuch trocken. Eingebrannte Fettablagerungen könnten die Benutzung eines Kunststoff-Topfkratzer erforderlich machen. Verwenden Sie es nur in Richtung der gebürsteten Oberfläche, um Schäden zu vermeiden. Verwenden Sie keinen die Oberfläche beschädigenden Topfkratzer auf Bereichen mit Aufdruck.

• Koch-Oberfläche: Falls ein Borstenpinsel zur Reinigung einer der Kochflächen des Geräts verwendet wird, vergewissern Sie sich vor dem Grillen, dass keine losen Borsten auf der Kochfläche verblieben sind. Es ist nicht empfehlenswert, die Kochoberfläche zu reinigen, während das Gerät noch heiß ist.

• Reinigen Sie den Grillrost.

• Lagern Sie ihn an einem trockenen Ort.

• Wenn eine Gasflasche an das Gerät angeschlossen ist, lagern Sie es im Freien an einem gut belüfteten Ort und außerhalb der Reichweite von Kindern.

• Decken Sie das Gerät ab, wenn es im Freien gelagert wird.

• Lagern Sie das Gerät NUR in einem geschlossenen Raum, wenn die Gasflasche abgedreht ist und vom Gerät getrennt im Freien gelagert wird.

• Wenn Sie das Gerät aus dem Lager holen, prüfen Sie, ob der Brenner verstopft ist. Reinigung der Brennerelemente SEHR WICHTIG: Die Brennerschläuche müssen wieder in die Ventilöffnungen einrasten. Sehen Sie hierzu die Abbildung rechts. Die korrekte Verbindung vom Brenner zum Ventil Hebeln Sie die Elektrode mit einem flachen Schraubenzieher aus.ElektrodeElektrodeEntfernen Sie die SchraubenCarryover tubeBrennraumBrenner-Halterung des BrennraumsBrennraumCarryover tubeBrenner-Halterung des Brennraums Lagerung Ihres Geräts LU AT

DETECHNISCHE SPEZIFIKATIONEN CHAR-BROIL, LLC Gerätebezeichnung Gas-Grill Gesamtnennwärmezufuhr Gas-Kategorie I3+(28-30/37) I3B/P(30) I3B/P(50) Modell-Nr. Gas-Art Butan Propan Butan, Propan oder deren Gemische Butan, Propan oder deren Gemische Gasdruck 28-30 mbar 37 mbar 30 mbar 50 mbar Injektorgröße (Durchm. mm) Grill: 0,86 x 2 Stk. Grill: 0,86 x 2 Stk. Grill: 0,68 x 2 Stk. Heizplatte: N/A Heizplatte: N/A Heizplatte: N/A Bestimmungsländer GB, FR, BE, ES, IT, PT, CZ,

DK, NO, NL, SE, FI, IS, CZ, IT, SK AT, DE, CH, LU TECHNISCHE SPEZIFIKATIONEN CHAR-BROIL, LLC Gerätebezeichnung Gas-Grill Gesamtnennwärmezufuhr Gas-Kategorie I3+(28-30/37) Modell-Nr. Gas-Art Butan Propan Gasdruck 28-30 mbar 37 mbar Injektorgröße (Durchm. mm) Grill: 0,86 x 2 Stk. Heizplatte: N/A Bestimmungsländer

TECHNISCHE SPEZIFIKATIONEN CHAR-BROIL, LLC Gerätebezeichnung Gas-Grill Gesamtnennwärmezufuhr Gas-Kategorie I3+(28-30/37) Modell-Nr. Gas-Art Butan Propan Gasdruck 28-30 mbar 37 mbar Injektorgröße (Durchm. mm) Grill: 0,86 x 2 Stk. Heizplatte: N/A Bestimmungsländer

#18 #1893 Beschlagliste Die Teile sind in tatsächlicher Größe angezeigt. Nach Abschluss der Montage können Einzelteile überbleiben. Ref. Beschreibung Bild Stk

Reinigungswerkzeug ø5 Sicherungsscheibe ø5 Unterlegscheibe Schraube

… 1 HARDWARE PACK … 1 CLEANING TOOL NOT Pictured NOTE: Some barbecue parts shown in the assembly steps may differ slightly in appearance from those on your particular barbecue model. However, the method of assembly remains the same. PARTS LIST 468111017 468211017 468211017UK 468211017DK #18 #1896 Einige Grillteile, die in den Montageschritten gezeigt werden, können sich von dem Aussehen unterscheiden, die auf Ihrem Grillmodell angezeigt werden. Das Montageverfahren bleibt jedoch gleich. Ref. Stk Beschreibung

Elektronische Zündung

Zündung-Schalter-Modul

Ventil-Schlauch-Einheit

Unterer Boden Ref. Stk Beschreibung

Verriegelnde Lenkrolle

Schlauch Verschluss. f. Regulator … 1 Pin … 1 Bedienungsanleitung, Europe … 1 Beschlagbeutel … 1 Reinigungwerkzeug Keine Abbildung Teilelist 468110017 468110017CH 468210017 468210017UK 468210017DK #18 #1897 Ref. Stk Beschreibung

Elektronische Zündung

Zündung-Schalter-Modul

Ventil-Schlauch-Einheit

Unterer Boden Ref Stk Beschreibung

Verriegelnde Lenkrolle

Schlauch Verschluss. f. Regulator

2 Frontblech, Ablage … 1 Pin … 1 Bedienungsanleitung, Europe … 1 Beschlagbeutel … 1 Reinigungwerkzeug Keine Abbildung Einige Grillteile, die in den Montageschritten gezeigt werden, können sich von dem Aussehen unterscheiden, die auf Ihrem Grillmodell angezeigt werden. Das Montageverfahren bleibt jedoch gleich. Teilelist 468111017 468211017 468211017UK 468211017DK #18 #1898 PARTS DIAGRAM

5 ans 2 ans 2 ans Gril à gaz Grilles de cuisson et émetteurs BrûleursGewährleistungserklärung Char-Broil Europe GmbH, mit Geschäftssitz an der Gasstraße 6 - Haus L 4 Obergeschoß, D-22761 Hamburg (Char-Broil) gewährleistet gegenüber dem KÄUFER dieses Char-Broil-Produktes, dass es ab dem Verkaufsdatum frei von Materials-und Verarbeitungsfehlern sein wird, wie im Folgenden dargestellt: 5 Jahre 2 Jahre Char-Broil oder der H ändler des Produkts werden eventuell angemessenen Nachweis Ihres Kaufsdatums verlangen. DESHALB SOLLTEN SIE IHREN KAUFBELEG ODER IHRE RECHNUNG AUFBEWAHREN. Diese Gewährleistu ng umfasst das Nachbesserungsrecht oder Ersetzungsrecht des Produktes oder der Teile des Produktes, die sich bei normalem Gebrauch und Anwendung als mangelhaft erweisen. Vor der Rücksendung jedweder Teile sollten Sie sich unverzüglich mit Char-Broil unter Nutzung der Kontaktinformationen auf unserer Website in Verbindung setzen. Im Falle eines Herstellungsfehlers wird Char- Broil das Produkt oder die entsprechenden Teile ohne Berechnung entweder ersetzen oder nachbessern. Char- Broil wird das Produkt oder die Ersatzteile für das Produkt an den Käufer zurücksenden, wobei Fracht oder Porto im Voraus bezahlt wird. Falls Char-Broil die Entscheidung trifft, das Produkt oder die entsprechenen Teile nachzubessern und die Reparatur fehlschlägt, sind Sie gemäß Ihrer rechtlichen Ansprüche dazu berechtigt, den Kaufspreis zu vermindern oder vom Vertrag zurückzutreten und eine Rückvergütung zu erhalten. Die Gewährleistung er streckt sich nicht auf Versagen oder Bedienungsschwierigkeiten infolge von Unfällen, Missbrauch, Fehlanwendung, Abänderung, falscher Verwendung, mutwilliger Beschädigung, unsachgemäßer Installation oder unsachgemäßer Instandhaltung oder Betrieb, oder Unterlassen normaler und routinemäßiger Instandhaltung, einschließlich, aber nicht beschränkt auf, durch Insekten im Inneren der Brennrohre verursachte Schäden, wie in dieser Bedienungsanleitung dargelegt. Ausnahmen können vorkommen, darum bitten wir Sie, Char-Broil oder Ihren Händler zu kontaktieren, falls Sie irgendwelche Fragen darüber haben, ob diese Gewährleistung auf Ihren speziellen Fall zutrifft oder nicht. Zerfall oder Schaden, die durch extreme Witterungsbedingungen wie Hagel, Orkane, Erdbeben oder Tornados, Verfärbung durch Exposition gegenüber chemischen Stoffen, entweder direkt oder atmosphärisch bedingt, verursacht werden, sind durch diese Gewährleistung nicht gedeckt und sind normalerweise nicht durch zutreffende rechtliche Ansprüche gedeckt. Char-Broil übernim mt keine Verantwortung für irgendwelche unvorhergesehenen Verluste (z. B. Verlust oder Schaden, die weder Sie noch Char-Broil noch der Händler zum Zeitpunkt des Kaufs voraussahen), oder irgendeinen von Ihnen verursachten Schaden, mit Ausnahme der Tatsache, dass die Haftung von Char-Broil für Betrug oder durch ihre Nachlässigkeit verursachten Todesfall oder Verletzungen nicht beschränkt ist. Char-Broil erteilt keiner anderen Person oder Firma dieVollmacht, für sie irgendwelche anderen Verpflichtungen oder Haftungen im Zusammenhang mit dem Verkauf, der Installation, des Gebrauchs, der Entfernung, Rücksendung, oder des Ersetzens ihrer Geräte zu übernehmen, und keine diesbezüglichen Erklärungen sind für Char-Broil verbindlich. Diese Gewährleist ung hat nur auf im Einzelhandel an Privatpersonen (im Gegensatz zu Unternehmen) innerhalb der Europäischen Union verkaufte Produkte Anwendung. Diese Gewährleist ung berührt keine Ihrer rechtlichen Ansprüche unter den in Ihrem Wohnsitzland geltenden Verbraucherrechten. Zur Inanspruchnahme von G arantieleistungen kontaktieren Sie Char-Broil unter info-eu@charbroil.com

#18 #18 Char-Broil Europe GmbH Gasstr. 6 - Haus L
