MANUAL DE USUARIO Performance 463371719 CHAR-BROIL

Portée de la couverture Période de couverture Type de défaillances couvertes Brûleur en acier inoxydable À feu et couvercle Reste des pièces 2 ans à compter de la date d'achat * 1 an à compter de la date d'achat * Perforation, Défauts de fabrication et de matériel Uniquement 5 ans à compter de la date d'achat *Pag e 22 PELIGRO Símbolos de seguridad Los símbolos y las casillas ilustradas más adelante explican lo que significa cada encabezado. Lea y cumpla lo indicado en los mensajes que se encuentran en todo el manual.PELIGRO: Indica una situación peligrosa inminente que, de no evitarse, ocasionará la muerte o lesiones graves. ADVERTENCIA ADVERTENCIA: Indica una situación potencialmente peligrosa que, de no evitarse, podría causar la muerte o lesiones graves. ADVERTENCIA ADVERTENCIA: Indica una situación potencialmente peligrosa o una práctica insegura que, de no evitarse, podría causar lesiones leves o menores.1. No guarde ni use gasolina ni otros gases o líquidos inflamables cerca de éste ni de cualquier otro aparato.2. No guarde un tanque de gas propano, que no esté conectado, cerca de éste ni de cualquier otro aparato. PELIGRO Si siente olor a gas:1. Cierre el paso de gas al aparato.2. Apague toda llama al descubierto.3. Abra la tapa.4. Si el olor continúa, guarde lejos de la aplicación y llame inmediatamente su surtidor del gas o su cuerpo de bomberos.A LA PERSONA QUE INSTALE O ENSAMBLE ESTA PARRILLA:Deje este manual al cliente.AL CONSUMIDOR:Conserve este manual para que lo pueda consultar en el futuro. ADVERTENCIA PELIGRO

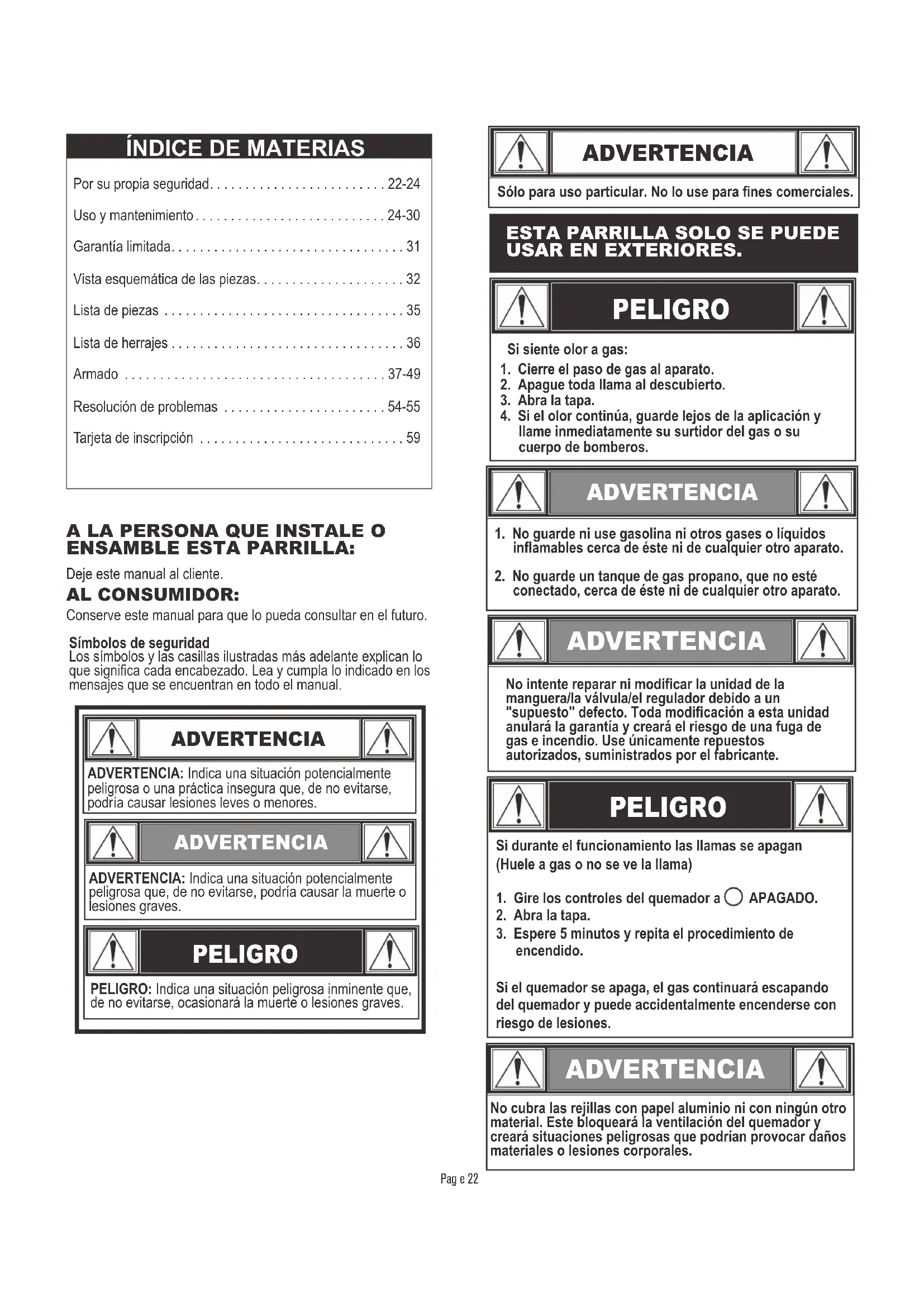

• PELIGRO ADVERTENCIA Sólo para uso particular. No lo use para fines comerciales.ESTA PARRILLA SOLO SE PUEDE USAR EN EXTERIORES. ADVERTENCIA No intente reparar ni modificar la unidad de la manguera/la válvula/el regulador debido a un "supuesto" defecto. Toda modificación a esta unidad anulará la garantía y creará el riesgo de una fuga de gas e incendio. Use únicamente repuestos autorizados, suministrados por el fabricante. PELIGRO Si durante el funcionamiento las llamas se apagan (Huele a gas o no se ve la llama)1. Gire los controles del quemador a APAGADO.2. Abra la tapa.3. Espere 5 minutos y repita el procedimiento de encendido.Si el quemador se apaga, el gas continuará escapando del quemador y puede accidentalmente encenderse con riesgo de lesiones. ADVERTENCIA No cubra las rejillas con papel aluminio ni con ningún otro material. Este bloqueará la ventilación del quemador y creará situaciones peligrosas que podrían provocar daños materiales o lesiones corporales. Por su propia seguridad p. 22
• -24 Uso y mantenimiento p. 24
• -30 Garantía limitada p. 31
• Vista esquemática de las piezas p. 32
• Lista de piezas p. 35
• Lista de herrajes p. 36
• Armado p. 37
• -49 Resolución de problemas p. 54
• -55 Tarjeta de inscripción Pag e 23Antes de empezar a ensamblar la parrilla y cocinar, lea y siga todas las indicaciones de seguridad, las instrucciones de ensamblado y las instrucciones de uso y de cuidado Ciertas pueden tener bordes cortantes. Si es necesario, use guantes protectores. ADVERTENCIA PROPOSICION 65 DEL ESTADO DE CALIFORNIA 1. En el estado de California se sabe que los subproductos de la combustión, que se producen al usar este producto, contienen substancias químicas que causan cáncer, defectos congénitos u otras lesiones al aparato reproductor.2. Este producto contiene substancias químicas, incluyendo el plomo y compuestos de plomo, que en el estado de California se sabe que las causan cáncer, defectos congénitos u otras lesiones al aparato reproductor.Lávese las manos después de manipular este PELIGRO ADVERTENCIAFuego de Grasa• No es posible apagar los fuegos provocados por la grasa cerrando la tapa. Por razones de seguridad, las parrillas tienen aberturas de ventilación. • No use agua para apagar los fuegos provocados por la grasa. Esto puede ocasionar lesiones. Si surge un fuego provocado por la grasa, cierre las perillas y el tanque de gas. • Si el asador no se ha limpiado regularmente, podría ocurrir fuego causado por la grasa que podría dañar el producto. Preste mucha atención mientras precalienta o quema los residuos de comida para asegurar que no se cause fuego debido a la grasa. PELIGRO ADVERTENCIAEl uso de macetas de más de 6 cuartos de la capacidad podría superar límite de peso de lado el quemador plataforma o lado plataforma lo que resulta en el fracaso de la parrilla carrito componentes. PELIGRO ADVERTENCIA PELIGRO ADVERTENCIA PELIGRO ADVERTENCIAEl no cumplir con todas instrucciones del fabricante puede ocasionar graves y/o daños materials.• NUNCA guarde los cilindros de gas de repuesto debajo del aparato, cerca del mismo, ni en áreas cerradas. • Nunca cargue el tanque con más del 80% de su capacidad.• Los tanques de gas propano de repuesto sobrecargados o mal llenados son peligrosos, ya que la válvula de seguridad puede dejar salir gas. Esto puede provocar incendios intensos que pueden causar daños materiales, lesiones graves o la muerte.• Si observa, huele o escucha una fuga de gas, aléjese de inmediato del cilindro y del aparato, y llame a los bomberos.• La mejor forma de prevenir el incendio de grasas es limpiar frecuentemente la parrilla siguiendo las instrucciones de Limpieza general de la parrilla y Limpieza del conjunto quemador.Pag e 24 p. 59

• La instalación de la parrilla debe cumplir con las disposiciones de los códigos locales, o, en su defecto, con el National Fuel Gas Code (o Código nacional sobre gases combustibles), y las normas NFPA 54 / ANSI Z223.1 y Natural Gas and Propane Installation Code (Código de la instalación del gas natural y del propano), CSA B149.1.

• Todos los accesorios eléctricos (tal como el asador) deben estar conectados a tierra de conformidad con los códigos locales, o con el National Electrical Code (Código nacional sobre electricidad), ANSI / NFPA 70. Mantenga todo cable eléctrico o tubería de suministro de combustible alejados de las superficies calientes.

• Utilice la parrilla, tal como se compró, sólo con LP (propano), el gas y el regulador / válvula de montaje suministrado. Si su parrilla es de doble combustible listo, un kit de conversión debe ser adquirido para su uso con gas natural. Medidas de seguridad para la instalación

• Esta parrilla únicamente cuenta con la certificación de seguridad para ser usada en los Estados Unidos. No la modifique para usarla en ningún otro lugar. Cualquier modificación puede poner en peligro su seguridad.

• Los tanques de gas desconectados, guardados o en transporte, deben tener instalada la tapa de seguridad (como se ilustra). No guarde el tanque de gas en sitios cerrados, tales como cocheras, garajes, porches, patios techados u otras edificaciones.

Remoción, transporte y almacenamiento del tanque de gas propano

• CIERRE todas las perillas de control y la válvula del tanque. Gire la tuerca de unión en sentido contrario a las agujas del reloj, a mano solamente; no use herramientas para desconectarla. Afloje el tornillo, ubicado debajo de la repisa, o desconecte el dispositivo de retención del tanque, luego levante el tanque de gas para sacarlo del carrito. Instale la tapa de seguridad en la válvula del tanque de gas. Use siempre la tapa y la correa que vienen con la válvula. Si la tapa de seguridad no se usa tal como se indica, esto puede ocasionar lesiones o daños materiales graves. Válvula del tanque de gas Tira de sujeción Tapa de seguridad

• No guarde un tanque de gas en un área donde el juegan niños. Manilla del dispositivo de seguridad volumétrica Tanque de gas propano

• El tanque de gas que use con su parrilla debe cumplir los siguientes requisitos:

• Use únicamente tanques de gas que tengan las siguientes medidas obligatorias: 12 PULGADAS (30.5 cm) (diámetro) x 18 PULGADAS (45.7 cm) (altura), con una capacidad máxima de 20 lb. (9 kg).

• Los tanques de gas propano deben ser fabricados y codificados según las especificaciones para tanques de gas propano del Departamento de Transporte de los Estados Unidos (DOT), oen Canadá, segúnlas normas CAN/CSA-B339, sobre cilindros,esferas y tubos para el transporte de mercancías peligros as del Ministeriode Transportes de Canadá(CT). El código se encuentra en el collarín del tanque de gas.

• La válvula del tanque de gas debe tener:

• Una salida de tipo 1, compatible con el regulador o la parrilla.

• Una válvula de paso de seguridad.

• Un dispositivo de seguridad volumétrica (OPD por sus siglas en inglés) certificado por UL. Esta característica de seguridad OPD se identifica mediante una manilla de forma triangular. Use únicamente tanques equipados con válvulas de este tipo. Tanque de gas en posición vertical para extraer el vapor El gas propano (GLP)

• Es atóxico, inodoro e incoloro en el momento en que se produce. , al gas propano se le ha Para su seguridad incorporado un olor (parecido al de la col podrida), de modo que se pueda oler.

• El gas propano es sumamente inflamable y se puede encender en forma inesperada al mezclarse con el aire. Carga de los tanques de gas propano

• Recurra solamente a vendedores autorizados y con experiencia.

• purgar el tanque nuevo El vendedor de gas debe antes de cargarlo.

• NUNCA El vendedor no debe cargar el tanque de gas con más del 80% de su volumen. El volumen de propano en el tanque puede variar con la temperatura.

• Si el regulador está empañado, eso indica que el tanque está sobrecargado. Cierre de inmediato la válvula del tanque y solicite ayuda del vendedor de gas propano.

• No deje escapar gas propano a la atmósfera. Ésta es una práctica peligrosa.

• Solicite ayuda del vendedor de propano o de los bomberos, para vaciar el gas de su tanque. Identifique a los vendedores autorizados de propano de su región en la sección de "compañías de gas" de la guía telefónica.

• El cilindro de gas LP debe estar en posición vertical para la eliminación de vapores e incluir un cuello para proteger la válvula del cilindro de gas LP. Siempre mantenga los cilindros en posición vertical durante el uso, transporte y almacenamiento.Pag e 25 Si aparecen burbujas que aumentan de tamaño, no use ni mueva el tanque de gas. ¡Comuníquese con el proveedor de gas propano o con los bomberos! Prueba para detectar fugas del tanque de gas propano Por su propia su seguridad

• Se debe efectuar la prueba para detectar fugas cada vez que se cambie o se recargue el tanque.

• No fume durante la prueba para detectar fugas.

• No use una llama al descubierto para comprobar si el tanque tiene fugas.

• La prueba para detectar fugas de la parrilla se debe efectuar al aire libre, en un área bien ventilada, alejada de toda fuente de ignición tal como los artefactos a gas o eléctricos. Durante la prueba para detectar fugas, mantenga la parrilla alejada de las llamas al descubierto o de las chispas.

• Use una brocha de pintura limpia y una solución de 50/50 de agua y jabón suave. Pinte con la solución jabonosa las áreas indicadas por las flechas en la ilustración que sigue.

• No use productos de limpieza del hogar. Esto puede dañar los componentes del circuito de gas. ADVERTENCIA Cambio del tanque de gas

• Muchos comerciantes minoristas que venden parrillas, le ofrecen la opción de cambiar su tanque de gas vacío mediante un servicio de recambio. Emplee únicamente empresas de recambio de buena reputación, que inspeccionen, carguen con precisión, verifiquen y certifiquen sus cilindros. Cambie su tanque sólo por otros tanques equipados con el dispositivo de seguridad volumétrica que se describe en la sección de tanques de gas de este manual.

• Siempre mantenga los tanques de gas, nuevos y de repuesto, en posición vertical durante su uso, su transporte o su almacenamiento.

• Verifique que el tanque de gas, nuevo o de recambio, no tenga fugas ANTES de conectarlo a la parrilla.

• Coloque la tapade seguridad sobre la salida de la válvula del tanque de gas cuando no lo use. Instale únicamente el tipo de tapade seguridad que viene con la válvula del tanque. Los otros tipos de tapas o tapones pueden dejar escapar el gas propano. Como conectar el regulador al tanque de gas propano

1. El tanque de gas debe quedar bien fijado a la parrilla.

(Lea la sección de ensamblado.)

2. Gire todas las perillas de control a la posición APAGADO (OFF).

3. CIERRE el tanque de gas, girando la manilla de la válvula

en el sentido de las agujas del reloj, hasta que se detenga. Cierre en el sentido de las agujas del relojVálvula de seguridadCorrea y tapaSalida tipo 1, con rosca exterior ¡No use un tapón POL para transporte (la pieza de plástico con roscas en el exterior)! Anulará la característica de seguridad de la válvula. Manilla del dispositivo de seguridad volumétrica

5. Sostenga el regulador e inserte el manguito

de unión en la válvula del tanque de gas. Apriete a mano la tuerca de unión, mientras sostiene el regulador en línea recta con la válvula del tanque, para no saltar ninguna rosca de la conexión. El manguito de unión debe quedar centrado en la válvula del tanque de gas.Tuerca de uniónRectoSostenga la tuerca de unión y el regulador, como se ilustra, para conectarlos bien a la válvula del tanque.

6. Gire la tuerca de unión en el sentido de las agujas del reloj,

apretándola hasta que no se mueva más. El regulador formará un sello en el dispositivo de seguridad de la válvula del tanque, lo que creará cierta resistencia. Se deberá hacer girar la tuerca entre un cuarto y tres cuartos de vuelta adicionales, para completar la conexión. Apriétela a mano, no use herramientas. NOTA:Si no puede completar la conexión, desconecte el regulador repita los pasos 5 y 6. Si a pesar de haberlo hecho, todavía no puede completar la conexión, ¡no use este regulador! PELIGRO No introduzca ninguna herramienta ni ningún objeto extraño en la salida de la válvula ni en la válvula de seguridad. Puede dañarla y causar una fuga. Las fugas de gas propano pueden causar explosiones, incendios, lesiones graves o la muerte.

4. Retire la tapa de seguridad de la válvula del cilindro de gas LP.

Siempre use la tapa y correa, si se suministraron con la válvula.Pag e 26

6. Después de hacer una prueba para detectar fugas, cierre

siempre la válvula del tanque de gas, girando la manilla en el sentido de las agujas del reloj.

5. Si aparecen burbujas que aumentan de tamaño, existe una

fuga. Cierre de inmediato la válvula del tanque de gas y vuelva a apretar las conexiones. Si no puede eliminar las fugas, no intente repararlas. Solicite una pieza de repuesto. Encargue las piezas nuevas indicando el número de serie, de modelo y el nombre de las piezas que requiera (vea la lista de piezas), llamando al centro de servicio para parrillas

4. Aplique solución jabonosa con la brocha, en las áreas

marcadas con un círculo en la ilustración que sigue. u otros accesorios similares en su parrilla.

3. Abra por completo la válvula del tanque, girando la manilla en

sentido contrario a las agujas del reloj. Si escucha un sonido de ráfaga, cierre de inmediato el paso de gas. La conexión tiene una fuga considerable. Corrija esta situación antes de continuar.

2. Cerciórese de que el regulador esté bien conectado al

1. Cierre todas las perillas de control de la parrilla.

Prueba para detectar fugas de las válvulas, las mangueras y el regulador ADVERTENCIA

• No use la parrilla sin antes haber verificado que no tenga fugas.

• Si no puede detener una fuga de gas cerrando la zona baja vavle del tanque de gas y llame a los bomberos.

• Si en algún momento detecta una fuga, ¡DETÉNGASE! Apague la fuente de gas y corrija la fuga. ADVERTENCIA Consejos de seguridad

• Verifique que la tuerca de unión esté bien apretada antes de abrir la válvula del tanque de gas.

• Cuando no use la parrilla, cierre todas las perillas de control y la válvula del tanque de gas.

• Nunca mueva la parrilla cuando la esté usando o mientras esté caliente.

• Algunas superficies pueden estar calientes durante el uso. Use utensilios para parrilla de mango largo y guantes para hornear, para evitar quemaduras y salpicaduras.

• El peso máximo que soportan el quemador lateral y la repisa lateral es de 10 lb.

• La bandeja o el recipiente para la grasa debe estar colocado siempre que use la parrilla, y lo debe vaciar cada vez después de usarla. No retire la bandeja o el recipiente para la grasa hasta que la parrilla se haya enfriado por completo.

• Limpie la parrilla con frecuencia; de preferencia cada vez después de usarla. Si utiliza un cepillo de cerdas para limpiar las superficies para cocinar, antes de usar la parrilla verifique que no queden cerdas sueltas sobre éstas. Se recomienda no limpiar las superficies para cocinar cuando la parrilla esté aún caliente.

• Si observa que de la parrilla caen gotas de grasa u otras sustancias calientes sobre la válvula, la manguera o el regulador, cierre inmediatamente el paso de gas. Establezca la causa, corrija el problema, limpie e inspeccione la válvula, la manguera y el regulador, antes de proseguir. Haga una prueba para detectar fugas.

• Mantenga limpias y sin residuos las aberturas de ventilación del recinto para el cilindro de gas (del carrito de la parrilla).

• No guarde objetos ni materiales dentro del carrito de la parrilla que puedan bloquear la circulación del aire de la combustión a la parte inferior del tablero de control o de la caja de la cámara de combustión.

• El regulador puede emitir un sonido zumbante o sibilante durante su uso. Esto no afectará la seguridad ni el uso de la parrilla.

• Si tiene un problema con la parrilla, lea la sección de Resolución de problemas.

• Si el regulador se empaña, apague inmediatamente la parrilla y cierre la válvula del tanque de gas. Esto indica que existe un problema con el tanque y no debe ser usado en ningún otro producto. ¡Devuélvalo al proveedor!

• El aparato a gas para uso al aire libre no ha sido diseñado para ser instalado en embarcaciones.

• El aparato a gas para uso al aire libre no ha sido diseñado para ser instalado en vehículos de recreo.

• Nunca trate de conectar esta parrilla al sistema de gas propano independiente de un remolque de recreo o de una casa rodante. PELIGRO DE ASFIXIA: Piezas pequeñas. No apto para niños menores de 3 años. Batería a. Tamaño/tipo/denominación de la batería: AAA b. Voltaje nominal: 1,5 v c. Cantidad de baterías necesarias: 1 unidad d. Batería incluida: Sí Las baterías no recargables no deben recargarse. Las baterías deben insertarse con la polaridad correcta. Las baterías agotadas deben retirarse del producto. No arroje las baterías al fuego. Las baterías pueden explotar o experimentar fugas. ADVERTENCIA NOTA: Su parrilla puede no tener una hornilla lateral. NOTA: Para mayor claridad, no se ilustra la máscara de del estante del quemador lateral y otras partes.Pag e 27 ALTO! ADVERTENCIA

INSPECCIÓN DEL SELLO DE GOMA DEL CILINDRO DE GAS LP. Ÿ Inspeccione el sello de goma de la válvula del cilindro de gas LP para detectar grietas, desgaste o deterioro antes de cada uso. Un sello de goma dañado puede causar una fuga de gas, lo que posiblemente puede resultar en una explosión, incendio o lesiones corporales graves. Ÿ Se recomienda que inspeccione el sello de goma cada vez que se conecte el cilindro de gas LP al dispositivo, cada vez que se rellene, o si no ha sido utilizado en más de 60 días. Ÿ NO utilice un cilindro de gas LP con un sello de goma dañado. El sello de goma NO PUEDE ser reparado o reemplazado. Compre un cilindro nuevo o cámbielo. Debe inspeccionar el sello antes de aceptar un cilindro nuevo o cambiado. NO inserte herramientas u objetos extraños en la abertura de la válvula del cilindro ya que podría dañar el sello de goma. Ÿ El procedimiento de comprobación de fugas descrito en el manual de ensamblaje/guía del producto DEBE seguirse cada vez que el cilindro de gas LP se conecta al aparato. Consulte el manual de ensamblaje/guía del producto para ver el procedimiento y las ubicaciones correctas para la comprobación de fugas. Ejemplo de buena junta de goma. Ejemplo de sello de caucho dañado.Pag e 28 Para usar su parrilla en forma segura y para evitar lesiones graves:

• No deje que los niños usen la parrilla ni que jueguen cerca de la misma.• Use la parrilla al menos a 3 pies de distancia de cualquier pared o superficie. Deje un espacio de 10 pies entre la parrilla y los objetos que puedan incendiarse o que sean fuentes de ignición, tal como las llamas piloto de calentadores de agua, aparatos eléctricos conectados, etc.• Para personas que viven en apartamentos:Pídale al administrador que le indique los requisitos y los códigos contra incendios que corresponden al uso de parrillas de gas propano en un edificio de apartamentos. Si se le permite usarla, hágalo al aire libre, en la planta baja, dejando un espacio libre de tres (3) pies entre la parrilla y las paredes o las barandillas. No la use en balcones o debajo de los mismos.• NUNCA trate de encender el quemador con la tapa cerrada. Las acumulaciones de gas no encendido en las parrillas tapadas son peligrosas.• Nunca use la parrilla si el tanque de gas no está en la posición correcta que se especifica en las instrucciones de armado. • Siempre cierre la válvula del tanque de gas y retire la tuerca de unión antes de mover el tanque del sitio específico de uso.• Mantenga el área de la parrilla limpia y sin materiales combustibles.• No obstruya los orificios laterales ni los de la parte posterior de la parrilla.• Revise periódicamente las llamas del quemador.• Use la parrilla sólo en lugares bien ventilados. NUNCA la use en lugares cerrados tales como cocheras, garajes, porches, patios techados o debajo de superficies de ningún tipo.• No use carbón ni briquetas de cerámica en una parrilla a gas. • No cubra las rejillas con papel aluminio ni con ningún otro material. Este bloqueará la ventilación del quemador y creará situaciones peligrosas que podrían provocar daños materiales o lesiones corporales. ADVERTENCIA Si NO se enciende en 5 segundos, gire los controles del quemador a la posición de apagado, espere 5 minutos y repita el proceso de encendido. Si el quemador no se enciende con la válvula abierta, el gas continuará saliendo por el mismo y puede encenderse accidentalmente, con el riesgo de ocasionar lesiones.CIERRE los controles y la fuente de suministro de gas cuando no la use. Cómo usar el encendedor Encendido con fósforos 4. Lugar partido en partido titular (colgando de izquierda panel lateral de la parrilla). Coinciden con la luz, entonces la luz quemador partido colocando el partido a través de la luz agujero a la izquierda de la parrilla. Inmediatamente presione y gire la perilla del quemador del extremo del izquierdo a la posición de llama ALTA. Verifique que el quemador se encienda y que permanezca encendido. PELIGRO ADVERTENCIA ADVERTENCIA 3pi 3pi
• No se incline sobre la parrilla al encenderla.1. Gire las válvulas de control de gas del quemador a (apagado).2. Abra la tapa durante el encendido o al volver al encender.3. ABRA el gas en el cilindro de gas LP.5. Encienda los quemadores en secuencia oprimiendo las perillas y girándolas a la graduación ALTA.• No se incline sobre la parrilla al encenderla.1. Gire las válvulas de control de gas del quemador a (apagado).2. Abra la tapa durante el encendido o al volver al encender.3. ABRA el gas en el cilindro de gas LP.4. Para encender, presione y gire la perilla del QUEMADOR DE ENCENDIDO a la posición ALTO. Inmediatamente, presione y mantenga presionado el botón de ENCENDIDO ELECTRÓNICO hasta que el quemador encienda.5. Si NO enciende en 5 segundos, gire la perilla de control del quemador a la posición apagado, espere 5 minutos y repita el procedimiento de encendido. 6. Para encender los demás quemadores, presione y gire la perilla a la posición ALTO, comenzando primero por los quemadores más cercanos al QUEMADOR DE ENCENDIDO.Pag e 29 Nota: Es posible que su parrilla NO venga equipada con un quemador lateral. Encendido con el encendedor del quemador lateral Encendido con fósforos del quemador lateral

4. Coloque el fósforo encendido cerca del quemador.

Inmediatamente y gire la perilla del quemador lateral a la posición máxima . Verifique que el quemador se encienda y que permanezca encendido.

4. Gire la perilla del quemador lateral a la graduación de llama

ALTA, oprima y mantenga oprimido el botón del ENCENDEDOR ELECTRÓNICO.

5. Si el quemador no se enciende, gire la perilla a la posición

de apagado, espere 5 minutos y repita el procedimiento de encendido.

• Cierre el paso de gas desde el tanque. Oprima y mantenga oprimido el botón del encendedor electrónico. Deberá oír un chasquido y ver chispas cada vez, entre la caja de recolección o el quemador y el electrodo. En caso de no oír chasquidos ni ver chispas, lea la sección de Resolución de problemas. Control de la válvula

• Importante: Cerciórese de haber cerrado el paso de gas desde el tanque antes de revisar las válvulas. Las perillas se traban al llegar a la posición de apagado. Para revisar las válvulas, primero presione las perillas y luego suéltelas; las perillas deben regresar a su posición original. De lo contrario, cambie la unidad de la válvula antes de usar la parrilla. Gire las perillas a la graduación BAJA y luego regréselas a la posición de apagado. Las válvulas deben girar suavemente. Control de la manguera

• Cada vez, antes de usar la parrilla, verifique que las mangueras no tengan cortes, no estén desgastadas, ni estén retorcidas. Cambie las mangueras dañadas antes de usar la parrilla. Use sólo la válvula / la manguera / el regulador especificado por el fabricante. Control de la llama del quemador

• Retire las parrillas de cocción y los reguladores de llama. Encienda los quemadores y gire las perillas, de la graduación ALTA a la graduación BAJA. Deberá ver una llama más reducida en la graduación BAJA que en la graduación ALTA. Haga un control de la llama en el quemador lateral. Controle siempre las llamas antes de cada uso. Si sólo se observan llamas bajas, lea lo referente a la Caída repentina de las llamas o llamas bajas en la sección de Resolución de problemas. ALTA BAJA Cómo apagar la parrilla

• Gire todas las perillas de control a la posición de apagado. Cierre el tanque de gas, girando la manilla de la válvula en el sentido de las agujas del reloj, hasta que se detenga por completo. Control del encendedor Cómo guardar su parrilla

• Limpie las parrillas de cocción.

• Guárdela en un lugar seco.

• Cuando el tanque de gas esté conectado a la parrilla, guárdela al aire libre, en un lugar bien ventilado y fuera del alcance de los niños.

• SOLO guarde la parrilla bajo techo si se ha cerrado el paso y desconectado el tanque de gas, retirándolo de la parrilla y guardándolo al aire libre.

• Siga las instrucciones sobre Cómo limpiar la unidad del quemador antes de encender la parrilla, cuando la misma haya estado guardada.

• No se incline sobre la parrilla al encenderla.

1. Gire las válvulas de control de gas del quemador a

2. Abra la tapa durante el encendido o al volver al encender.

3. ABRA el gas en el cilindro de gas LP.

• No se incline sobre la parrilla al encenderla.

1. Gire las válvulas de control de gas del quemador a

2. Abra la tapa durante el encendido o al volver al encender.

3. ABRA el gas en el cilindro de gas LP.

• Cubra la parrilla si la guarda al aire libre. El fabricante tiene a su disposición una variedad de cubiertas para parrillas en charbroil.com ADVERTENCIA
• No es posible apagar los fuegos provocados por la grasa cerrando la tapa. Por razones de seguridad, las parrillas tienen aberturas de ventilación. • No use agua para apagar los fuegos provocados por la grasa. Esto puede ocasionar lesiones. Si surge un fuego provocado por la grasa, cierre las perillas y el tanque de gas. • No deje desatendida la parrilla en limpio cuando la esté precalentando o usando la alta temperatura para quemar los residuos de comida. Si no se ha limpiado periódicamente la parrilla, se puede presentar un fuego provocado por la grasa, que puede dañar al producto.Pag e 30 Cómo limpiar la unidad del quemador Siga estas instrucciones para limpiar o cambiar piezas de la unidad del quemador, o si tiene problemas para encender la parrilla.

1. Cierre el paso de gas en las perillas de control y desde

2. Retire las parrillas de cocción y los reguladores de llama.

5. Levante y retire cuidadosamente cada quemador de las

aberturas de la válvula. Sugerimos tres maneras de limpiar los tubos del quemador. Siga la que le sea más fácil. (A) Doble un alambre rígido (un gancho de alambre para ropa sirve bien) para formar un gancho pequeño. Pase varias veces el gancho a través del tubo de cada quemador. (B) Use un cepillo delgado de botella, de mango flexible (no use un cepillo de alambre de latón), páselo varias veces a través del tubo de cada quemador. (C) Use protectores para la vista: Con una manguera neumática, fuerce el paso del aire a través del tubo y de los puertos del quemador. Examine cada puerto para verificar que el aire salga a través de cada orificio.

6. Cepille con un cepillo de alambre toda la superficie exterior

del quemador para eliminar los residuos de comida y la suciedad.

7. Limpie todo puerto que esté atascado con un alambre

rígido, tal como un sujetapapeles.

8. Examine el quemador para detectar daños; algunos

orificios pueden alargarse debido al desgaste normal y a la corrosión. Si observa grietas u orificios grandes, cambie el quemador. MUY IMPORTANTE: Los tubos del quemador se deben volver a conectar en las aberturas de la válvula. Vea las ilustraciones a la derecha.

9. Fije el electrodo en el quemador.

10. Vuelva a colocar

cuidadosamente los quemadores.

11. Fije los quemadores a los soportes de la cámara de

12. Vuelva a colocar los tubos de arrastre y fije los

quemadores. Cambie los reguladores de llama y las parrillas de cocción. Conexión correcta del quemador y la válvula

3. Quitar los tubos de prórroga y piezas de fijación quemadores

4. Separar electrodo de lesión del plexo braquial.

NOTA: La eliminación / Destacamento método dependerá de la configuración del quemador. Véase diferentes configuraciones en las ilustraciones a continuación. ¡ALERTA CONTRA LAS ARAÑAS!

TELARAÑAS DENTRO DEL QUEMADOR Si está experimentando dificultades para encender su parrilla, o si la llama es débil, inspeccione y limpie los quemadores y los tubos Venturi. Se ha comprobado que las arañas y los pequeños insectos generan problemas de “fogonazos” al construir sus nidos y poner huevos en los quemadores o los tubos Venturi puesto que obstruyen el flujo de gas. El gas que se acumula puede encenderse en la parte posterior del tablero de control. Estos fogonazos pueden dañar su parrilla y causar lesiones. Para evitar los fogonazos y garantizar un buen funcionamiento, retire y limpie la unidad de quemador y tubo Venturi si no ha usado la parrilla durante un tiempo prolongado. PELIGRO ADVERTENCIA Limpieza general de la parrilla

• No confunda la acumulación de grasa y de humo, de color marrón o negro, con la pintura. La parte interna de las parrillas a gas no vienen pintadas de fábrica (y nunca se deben pintar). Aplique una solución concentrada de detergente y de agua, o use un limpiador para parrillas con un cepillo de cerdas resistentes, cepillando la parte interna de la tapa de la parrilla y el fondo de la misma. Enjuáguelos y deje que se sequen completamente al aire. No aplique productos de limpieza cáusticos para parrillas / productos de limpieza de hornos a las superficies pintadas.

• Piezas plásticas: Lávelas con agua jabonosa tibia y séquelas con un paño.

• No use citrisol, productos de limpieza abrasivos, desgrasadores ni productos de limpieza de parrillas concentrados para las piezas plásticas. Las mismas se pueden dañar y causar fallas.

• Superficies porcelanizadas: Debido a su composición vítrea, la mayoría de los residuos se puede eliminar con un paño empapado en una solución de bicarbonato de soda y agua, o con un limpiador especialmente formulado. Use un polvo limpiador no abrasivo para las manchas difíciles de eliminar.

• Superficies pintadas: Lávelas con un detergente suave o un limpiador no abrasivo y agua tibia jabonosa. Séquelas con un paño suave, no abrasivo.

• Superficies para cocinar: Si utiliza un cepillo de cerdas para limpiar las superficies para cocinar, antes de usar la parrilla verifique que no queden cerdas sueltas sobre éstas. Se recomienda no limpiar las superficies para cocinar cuando la parrilla esté aún caliente.

• Superficies de acero inoxidable: Para conservar el aspecto de alta calidad de su parrilla, lávela con un detergente suave y con agua jabonosa tibia y frótela con un paño suave para secarla, cada vez después de usarla. Es posible que para los depósitos de grasa quemada deba usar una almohadilla de limpieza abrasiva de plástico. Para evitar que se dañe, úsela únicamente en la dirección de pulido del acabado. No use almohadillas abrasivas en las áreas donde hayan dibujos.

13. Efectúe un control de la llama del quemador y una

prueba para detectar fugas, antes de volver a cocinar en la parrilla. Su quemador puede ser diferente Électrode PRY fuera electrodo con un destornillador de hoja planaSoporte del quemador de la cámara de combustiónCámara de combustión ubo de arrastreCámara de combustiónSoporte del quemador de la cámara de combustiónTubo de arrastreRetire los tornillosÉlectrodePag e 31 Esta garantía es válida únicamente para las unidades adquiridas de los distribuidores autorizados. El fabricante le garantiza únicamente al consumidor-comprador original, que este producto no presentará defectos de mano de obra ni de materiales por el período indicado a continuación, contado desde la fecha de compra*, si se arma correctamente y se usa en el hogar, en condiciones normales y razonables. El fabricante se reserva el derecho de exigir la devolución de las piezas defectuosas, enviadas con el porte o el flete pagado por el consumidor, para ser revisadas y examinadas. *Nota: A fecha de recibo de compra serán necesarios para el servicio de garantía. Son de responsabilidad del consumidor-comprador original todos los gastos de envío de las piezas cambiadas en virtud de las condiciones de esta garantía limitada. Esta garantía limitada es válida únicamente en Estados Unidos y en Canadá, se ofrece únicamente al propietario original del producto y es intransferible. El fabricante exige la presentación de evidencia de la fecha de la compra. Por tanto, debe conservar el recibo o la factura de la compra. La inscripción del producto no reemplaza al comprobante de compra, y el fabricante no se hace responsable ni está obligado a llevar un registro de dichos comprobantes. Esta garantía limitada atañe ÚNICAMENTE al funcionamiento del producto y no ampara rayones, abolladuras, corrosión ni decoloración ocasionada por el calor, los productos de limpieza abrasivos y químicos, ni por las herramientas usadas en el armado o en la instalación del aparato, oxidación de las superficies ni decoloración de las superficies de acero inoxidable. . RUST no se considera una de fabricación o materiales La pintura no esta garantizada y requerira retoques defecto. Esta garantía limitada no ampara el costo en el que se incurra por inconvenientes, alimentos, lesiones ni daños a la propiedad. EL FABRICANTE NO PAGARÁ LOS SIGUIENTES RUBROS:

1. El costo de envío normal o acelerado de piezas y repuestos amparados por la garantía

2. Las llamadas de servicio técnico a domicilio.

3. Reparaciones de productos que hayan sido usados para fines distintos a los normales, en casas de más de una familia o no domésticos. 4. Daños, fallas, o dificultades para hacerlo funcionar, ocasionadas por accidentes, modificaciones, manipulación descuidada, uso indebido, abuso, incendio, inundación, casos fortuitos, instalación o mantenimiento inadecuados o que no se realicen de conformidad con las disposiciones de los códigos de instalaciones eléctricas o sanitarias, o uso de productos no autorizados por el fabricante.

5. Pérdida de alimentos debidos a fallas del producto o a la dificultad para hacerlo funcionar.

6. El costo de las piezas de repuesto ni de la mano de obra para la reparación de unidades instaladas fuera de Estados Unidos o de Canadá.

7. La recogida y el envío de su producto.

8. Las reparaciones de piezas o de sistemas que hayan sufrido daños por alteraciones no autorizadas hechas en el producto.

9. La remoción y/o la reinstalación de su producto.

ESTIPULACIONES DE EXONERACIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE LOS RECURSOS El único recurso del que usted dispone en virtud de esta garantía limitada es la reparación o el cambio de las piezas defectuosas. En cas de problèmes de disponibilité des pièces, le constructeur se réserve le droit de remplacer des pièces similaires qui sont également fonctionnels. El fabricante no será responsable por ningún tipo de daño accesorio o indirecto ocasionado por el incumplimiento de lo estipulado ya sea en esta garantía limitada o en alguna garantía implícita pertinente, ni por las fallas o los daños ocasionados por actos fortuitos, cuidado y mantenimiento inadecuados, fuego provocado por la grasa, accidentes, modificaciones, cambio de piezas por cualquier persona que no sea el fabricante, uso indebido, transporte, uso con fines comerciales, abuso, ambientes hostiles (condiciones inclementes del tiempo, fenómenos naturales, acción de los animales), instalación inadecuada o instalación que no se realice de conformidad con las disposiciones de los códigos locales o las instrucciones impresas del fabricante. ESTA GARANTÍA LIMITADA ES LA ÚNICA GARANTÍA EXPLÍCITA OFRECIDA POR EL FABRICANTE. EL FABRICANTE NO GARANTIZA NINGUNA ESPECIFICACIÓN O DESCRIPCIÓN DE RENDIMIENTO DEL PRODUCTO, INDEPENDIENTEMENTE DEL LUGAR DONDE APAREZCAN, SALVO EN LA MEDIDA SEÑALADA EN ESTA GARANTÍA LIMITADA. POR EL PRESENTE, EL PLAZO DE VIGENCIA DE LA PROTECCIÓN QUE OTORGAN LAS GARANTÍAS IMPLÍCITAS, EN VIRTUD DE LAS LEYES DE CUALQUIER ESTADO, INCLUYENDO LA GARANTÍA IMPLÍCITA ACERCA DE LA IDONEIDAD DEL PRODUCTO PARA SU COMERCIALIZACIÓN O PARA ALGÚN PROPÓSITO DETERMINADO, QUEDA LIMITADO AL PLAZO DE VIGENCIA DE ESTA GARANTÍA LIMITADA. Ni los distribuidores, ni el negocio minorista que vende este producto, están autorizados para ofrecer ninguna garantía ni para prometer recursos adicionales o incongruentes con los arriba indicados. En todo caso, el límite máximo de responsabilidad del fabricante no será mayor que el precio de compra pagado por el consumidor original. NOTA: Algunos estados no permiten la exclusión ni la limitación de daños accesorios o indirectos, de manera que es posible que las limitaciones o exclusiones arriba señaladas no correspondan en su caso. Esta garantía le otorga derechos específicos, señalados aquí. Es posible que usted tenga otros derechos que pueden variar de un estado a otro. Sólo en el estado de California, en el caso en que no sea comercialmente viable reparar o cambiar el acabado del producto, el minorista que vende este producto o el fabricante le reembolsarán el precio de compra pagado por el mismo, menos la cantidad directamente atribuible al uso dado por el consumidor-comprador original, antes de haber descubierto la falla. Además, y únicamente en el estado de California, usted podrá llevar el producto al negocio minorista que venda este producto para solicitar servicios en virtud de esta garantía limitada. Si desea obtener algún servicio en virtud de esta garantía limitada, debe dirigir su correspondencia a: Consumer Relations P. O. Box 1240 Columbus, GA 31902-1240 No se aceptarán las devoluciones por parte del consumidor a menos que haya obtenido primero una autorización válida de devolución. Debe rotular de manera legible la parte exterior del paquete de devolución autorizada con su número de autorización de devolución y remitir dicho paquete con el flete o el porte pagado. Se rechazará toda devolución del consumidor que no cumpla con las reglas anteriores.

ALCANCE DE LA COBERTURA PLAZO DE COBERTURA TIPO DE FALLA AMPARADA Quemador de acero inoxidable Fuego caja y tapa Todas las demás partes 2 Año de fecha de compra * 1 Año de fecha de compra * SOLO DEFECTOS DE PERFORACIÓN,

DE FABRICACIÓN Y DE MATERIALES

Quemador de acero inoxidable Fuego caja y tapa Todas las demás partes Quemador de acero inoxidable Fuego caja y tapa Todas las demás partes 5 Año de fecha de compra *ASSEMBLY / ASSEMBLAGE / ASAMBLEA CHARBROIL.COM Page 32 PARTS DIAGRAM / SCHÉMA DES PIÈCES / VISTA ESQUEMÁTICA DE PIEZAS

NOTA: Algunas de las piezas de la parrilla, ilustradas en los pasos de armado, pueden ser ligeramen te diferentes a las de su modelo de parrilla. Sin embargo, el método de armado es el mismo. Clave Cant. Descripción 1 1 TAPA SUPERIOR

8 1 CÁMARA DE COMBUSTIÓN

9 1 UNIDAD DE MANGUERA/VÁLVULA/REGULADOR

10 3 QUEMADOR PRINCIPAL 11 1 ELECTRODO, QUEMADOR PRINCIPAL, C. CABLE DE 500 MM

12 2 TUBO DE ARRASTRE DEL QUEMADOR

19 3 REJILLA DE COCCIÓN

37 1 PUERTA DEL LADO IZQUIERDO, SIN ASA

42 1 MÓDULO DE ENCENDIDO ELECTRÓNICO

43 1 BOTÓN DEL MÓDULO DE ENCENDIDO ELECTRÓNICO

46 1 REJILLA DE SEPARACIÓN DEL TANQUE

47 1 PRESILLA PARA EL RECIPIENTE PARA LA GRASA 48 1 ALAMBRES DE SEPARACIÓN DEL TANQUE DE GAS, DERECHO 49 1 ALAMBRES DE SEPARACIÓN DEL TANQUE DE GAS, MEDIO

53 2 CLAVIJA PARA LA PUERTA, SEGURO

PROTECTOR CONTRA EL CALOR, TANQUE, CÁMARA DE COMBUSTIÓN

57 2 IMÁN DE LA PUERTA

• Se placer devant le gril pour faire face au vent ou augmenter la hauteur de la flamme en tournant le robinet de gaz au maximum.Pag e 54 CASOS DE EMERGENCIA: Si no se puede detener una fuga de gas, o si ocurre un incendio debido a una fuga de gas, llame a los bomberos. Emergencias Problema Fugas de gas de mangueras agrietadas, cortadas o quemadas. Fuga de gas del cilindro. Fuga de gas de la válvula del cilindro. Fuga de gas entre el cilindro y la conexión del regulador. Sale fuego por el tablero de control. Hay continuamente fuego producido por la grasa o demasiadas llamas sobre la superficie de cocinar. El quemador o los quemadores no se enciende(n) al usar el encendedor. (Lea además la sección Resolución de problemas del encendido electrónico) Continúa en la página siguiente. Causas probables Causas probables

• Falla mecánica debido a la oxidación o al mal uso.

• Falla de la válvula del cilindro debida al mal uso o a falla mecánica.

• Fuego en la sección del tubo del quemador debido a un bloqueo.

• Demasiada grasa acumulada en la zona del quemador. PROBLEMAS DE GAS:

• Está tratando de encender el quemador equivocado.

• El quemador no está conectado a la válvula de control.

• Obstrucción en el quemador.

• No hay flujo de gas.

• La tuerca de unión y la válvula del tanque de gas no están bien conectadas. PROBLEMAS DE ELECTRICIDAD:

• Electrodo agrietado o roto; salen “chispas de la grieta”.

• La punta del electrodo no está en la posición correcta. (No se aplica a SURFIRE)

• El cable o el electrodo está cubierto con restos de comida.

• Los cables están flojos o desconectados.

• Los cables producen cortocircuitos (chispas) entre el encendedor y el electrodo.

• Pila gastada. Medidas de prevención / solución Medidas de prevención / solución

• Cambie el cilindro de gas.

• Cierre la válvula del cilindro de gas. Devuelva el cilindro al proveedor de gas.

• Cierre las perillas de control y la válvula del cilindro de gas. Deje abierta la tapa para permitir que las llamas se extingan. Una vez que se haya extinguido el fuego y la parrilla esté fría, retire el quemador y examínelo para ver si tiene nidos de arañas o herrumbre. Lea las páginas relativas a Los peligros naturales y la limpieza de la unidad del quemador.

• Cierre las perillas de control y la válvula del cilindro de gas. Deje abierta la tapa para permitir que las llamas se extingan. Una vez que se haya enfriado, limpie las partículas de comida y la acumulación de grasa en la parte interior de la zona de la cámara de combustión, la bandeja para la grasa y toda otra superficie.

• Lea las instrucciones en el tablero de control y en la sección titulada Uso y mantenimiento.

• Verifique que las válvulas estén ubicadas dentro de los tubos de los quemadores.

• Verifique que el tubo de los quemadores no esté obstruido con telarañas u otras materias. Lea la parte referente a la limpieza en la sección Uso y mantenimiento.

• Verifique que el tanque no esté vacío. Si el tanque de gas no está vacío, lea la sección referente a la Caída repentina del flujo de gas.

• Gire la tuerca de unión entre media vuelta y tres cuartos de vuelta adicionales, hasta que no la pueda girar más. Apriétela a mano únicamente, no use herramientas.

• Cambie el (los) electrodo(s). Quemadores principales:

• La punta del electrodo debe estar orientada hacia el orificio de combustión del puerto del quemador. La distancia debe ser de 1/8” a 1/4” (3,17 mm a 6,35 mm). Ajústela si es necesario. Quemador lateral:

• La punta del electrodo debe estar orientada hacia el orificio de combustión del puerto del quemador. La distancia debe ser de 1/8” a 3/16”. (3,17 mm a 4,76 mm) Ajústela si es necesario.

• Limpie el cable y el electrodo con alcohol de frotar y un hisopo limpio.

• Vuelva a conectar los cables o cambie la unidad de electrodo/cable.

• Cambie la unidad del cable del encendedor / el electrodo.

• Cámbiela por una pila alcalina nueva. Resolución de problemas ENCENDIDO ELECTRÓNICO:

• No hay chispa, no hay sonido de encendido.

• Lea la sección I de Sistema de encendido electrónico.

• Lea la sección II de Sistema de encendido electrónico.

• Lea la sección III de Sistema de encendido electrónico.

• No hay chispa, hay un sonido leve de encendido.

• Hay chispas, pero no en el electrodo o a plena potencia. El quemador o los quemadores no se encienden con fósforos.

• Lea “PROBLEMAS DE GAS:”.

• El fósforo no llega al punto de encendido.

• Método inadecuado de encendido con fósforos.

• Use un fósforo de palito largo (fósforo para encender chimeneas).

• Lea la parte titulada Encendido con fósforos de la sección Uso y mantenimiento.

• Cierre el gas en el cilindro o en la fuente de los sistemas de gas natural.Deje de utilizar el producto y vuelva a colocar la válvula / la manguera / el regulador. Una vez que la válvula / la manguera / regulador sustituyó conducta completa revisión de fugas según el manual.

• Instalación incorrecta, conexión floja o fallo o del sello de caucho en la válvula del cilindro.

• Cierre la válvula del cilindro de gas LP. Retire el regulador del cilindro e inspeccione visualmente el sello de caucho de la válvula del cilindro para detectar daños. Si está dañado o no se puede corregir la fuga, cambie el cilindro. Vea Prueba de fugas del cilindro de gas LP y Conectar el regulador al cilindro de gas LP.Pag e 55 Resolución de problemas (continuación) Problema Caída repentina del flujo de gas o llama reducida. Llamas que se apagan. Fogonazos. Fuegos persistentes, producidos por la grasa. Retorno de las llamas...(fuego en los tubos del quemador). Uno de los quemadores no enciende del (de los) otro(s) quemador(es). Causas probables

• Se activó la válvula por sobrecarga de gas.

• Vientos fuertes o en ráfagas.

• Bajo flujo de gas propano.

• Se activó la válvula por sobrecarga de gas.

• Acumulación de grasa.

• Carne sumamente grasosa.

• Temperatura de cocción demasiado elevada.

• Grasa atrapada por acumulación de restos de comida alrededor del sistema del quemador.

• El quemador o los tubos del quemador están obstruidos.

• Acumulación de grasa o de partículas de comida en el (los) extremo(s) del (de los) tubo(s) de arrastre. Medidas de prevención / solución

• Verifique que el tanque de gas esté cargado.

• Cierre las perillas, espere 30 segundos y encienda la parrilla. Si las llamas siguen siendo bajas, cierre la perilla y la válvula del tanque de gas. Desconecte el regulador. Vuelva a conectar el regulador y haga una prueba para detectar fugas. Abra la válvula del tanque de gas, espere 30 segundos y, luego, encienda la parrilla.

• Recargue el tanque de gas.

• Lea lo referente a la Caída repentina del flujo de gas en la sección anterior.

• Limpie los quemadores y el interior de la parilla / cámara de combustión.

• Desgrase la carne antes de cocinarla a la parrilla.

• Ajuste (baje) la temperatura según corresponda.

• Cierre las perillas. Cierre el paso de gas desde el tanque. Deje la tapa en su sitio y deje que se apague el fuego. Después de que se enfríe la parrilla, retire y limpie todas las piezas.

• Cierre las perillas. Limpie el quemador o los tubos del quemador. Lea la sección de limpieza del quemador de Uso y mantenimiento.

• Limpie el (los) tubo(s) de arrastre con un cepillo de alambre. Resolución de problemas - Encendido electrónico Problema (encendido)

Hay chispas pero no en todos los electrodos y/o no a plena potencia Causas probables

• Módulo de chispas defectuoso.

• Las conexiones del cable de salida no están bien hechas.

• Las conexiones del cable de salida no están bien hechas.

• El arco de la parrilla se forma lejos del (de los) quemador(es).

• Pila débil. Procedimiento de revisión

• Revise la orientación de la pila.

• Si no se generan chispas con la pila nueva y las conexiones del cable están bien hechas, el módulo está defectuoso.

• ¿Están conectadas y bien hechas las conexiones de salida?

• Si es posible, observe la parrilla en un lugar oscuro. Haga funcionar el sistema de encendido y trate de detectar la formación del arco entre los cables de salida y el marco de la parrilla.

• Se forman todas las chispas, pero son débiles o lentas. Medidas de prevención / solución

• Instale la pila (verifique que los conectores “+” y “” estén orientados correctamente, con el extremo “+” de la tapa.)

• Cámbiela por una pila alcalina nueva.

• Cambie la unidad del módulo de chispas.

• Retire y vuelva a hacer todas las conexiones de salida en el módulo y en los electrodos.

• Retire y vuelva a hacer todas las conexiones de salida en el módulo y en los electrodos.

• Si se observan chispas que no sean del (de los) quemador(es), es posible que esté dañado el aislamiento de los cables. Cambie los cables.

• Cambie la pila por una pila alcalina nueva. No aparecen en cualquier chispas cuando los electrodos de encendido electrónico Buttonis presionado; se puede escuchar el ruido de chispas módulo. No aparecen en cualquier chispas cuando los electrodos de encendido electrónico Buttonis presionado, no se puede escuchar el ruido de chispas módulo.

• ¿Están conectadas y bien hechas las conexiones de salida?

• Los electrodos están húmedos.

• ¿Se ha acumulado humedad en el electrodo y/o en los orificios de combustión?

• Use una toalla de papel para secar la humedad.

• Los electrodos están agrietados o rotos, con "chispas en las grietas".

• Examine los electrodos para detectar grietas.

• Cambie los electrodos agrietados o rotos.

• Montaje Button no istalled correctamente

• Verifique que la tapa de la pila esté bien conectada.

• Quite la unidad de la tapa de la pila y vuelva a instalarla; verifique que esté bien conectada.

• Oriente el frente de la parrilla hacia el viento o aumente la altura de la llama girando la válvula del gas a una posición más alta.Pag e 56 NOTES/ REMARQUES/ NOTASPag e 57 NOTES/ REMARQUES/ NOTASPag e 58 NOTES/ REMARQUES/ NOTASCHARBROIL.COMPage 59 PRODUCT REGISTRATION Two convenient ways to register your product: Deux manières pratiques d’enregistrer votre produit: Dos maneras convenientes de registrar su producto: Online En ligne En línea By Mail | Par la poste | Por correo

2018 Instrucciones de ensamblado. The product associated with this guide was manufactured in China. Le produit associé à ce guide a été fabriqué en Chine. Tel producto asociado con esta guía ha sido fabricado en China.
