MANUAL DE USUARIO Lift evo CONCORD

1. Uso de la silla infantil para automóvil LIFT EVO Página 42

2. Montaje de la silla infantil para automóvil LIFT EVO Página 42

3. Seguridad del niño Página 43

4. Accesorios especiales: correas de fijación Página 44

5. Conservación Página 45

6. Indicaciones importantes Página 46

7. Garantía Página 48

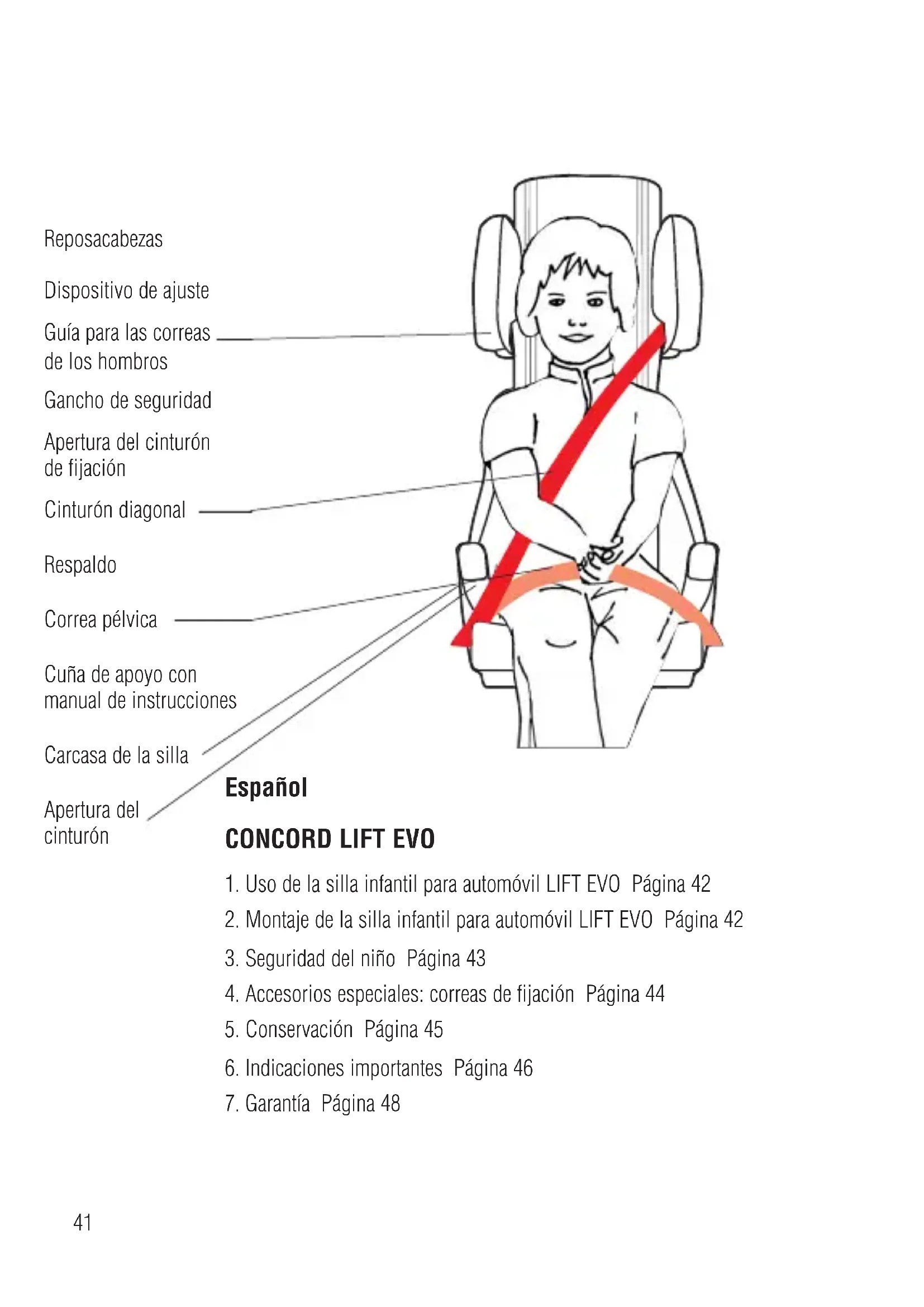

Reposacabezas Dispositivo de ajuste Guía para las correas de los hombros Gancho de seguridad Apertura del cinturón de fijación Cinturón diagonal Respaldo Correa pélvica Cuña de apoyo con manual de instrucciones Carcasa de la silla Apertura del cinturón42

1. Uso de la silla infantil para automóvil LIFT EVO

Al adquirir nuestra silla CONCORD LIFT EVO, usted ha dado prioridad a la seguridad de su hijo. Este artículo ha sido fabricado cumpliendo un estricto control de calidad. Sus óptimas propiedades de seguridad surten su efecto cuando la silla se utiliza adecuadamente. Por ello, siga las indicaciones del manual de montaje y de instrucciones. El modelo LIFT EVO está especialmente indicado para niños de entre aprox. 15 y 36 kg de peso y desde aprox. los 3 a los 12 años de edad. La silla puede utilizarse en todos los asientos del vehículo que dispongan de un cinturón de seguridad de tres puntos. Basándonos en datos estadísticos sobre accidentes, recomendamos colocar la silla detrás del asiento del acompañante. La silla consta básicamente de tres componentes: el respaldo, el reposacabezas regulable con 7 posiciones y el cojín elevador. Además, el respaldo es reclinable.

2. Montaje de la silla infantil para automóvil

LIFT EVO (Imágenes 1 y 2) Coloque la silla LIFT EVO en el sentido de la marcha sobre el asiento elegido del vehículo. Gracias a su inclinación regulable, la silla LIFT EVO se apoya sobre el respaldo del asiento del vehículo. La cuña de apoyo (H) también se puede extender para conseguir reclinar más el asiento, colocándose en la parte inferior del respaldo del asiento del vehículo. E43 En vehículos que dispongan de reposacabezas de serie se puede proceder más fácilmente al montaje de la silla si estos reposacabezas se ajustan o se desmontan. Tenga en cuenta que los reposacabezas del vehículo deben ser colocados nuevamente en la posición correcta cuando el asiento esté ocupado por un adulto. La silla no debe estar suelta en el vehículo, aun cuando no se lleve a un niño en ella. Durante la conducción o en caso de accidente, puede producir daños a las personas que viajan dentro del vehículo. Por eso, el cinturón debe estar siempre ajustado mientras el vehículo esté circulando.

3. Seguridad del niño con el cinturón de seguridad de

tres puntos (Imágenes 1 a 5) Coloque correctamente al niño sobre el asiento. Pase el cinturón de seguridad de tres puntos por delante del niño e introdúzcalo en el cierre como en el caso de los adultos. (debe escucharse claramente un clic). A continuación coloque los cinturones. Pase la correa pélvica (G) por ambos lados, así como el cinturón diagonal (E) por el lado del cierre en las aperturas del cinturón (J) de la carcasa de la silla (I). Introduzca el cinturón diagonal (E) en el paso previsto para la correa de hombros (C). Compruebe que el cinturón se encuentra en el interior del gancho de seguridad (C1). Ajuste el reposacabezas a la altura adecuada, desplazándolo mientras presiona el dispositivo de ajuste (B). El reposacabezas es regulable en altura con 7 posiciones, y debe encastrarse soltando el dispositivo de ajuste. E44 La correa de hombros (C) debe estar un poco más alta que la parte superior de los hombros. Al mismo tiempo, la correa de hombros debe cruzarse, entre el cuello y la parte exterior de los hombros. Ajuste el cinturón a la medida del cuerpo de forma que la correa pélvica y el cinturón diagonal estén correctamente situados y compruebe que las cintas no están retorcidas. La correa pélvica debe transcurrir a la mayor profundidad posible. Si su vehículo dispone de un regulador de altura para el cinturón, ajústelo a la altura adecuada. Como es lógico, para salir del vehículo sólo es necesario abrir el cierre y desplazar el cinturón por delante del niño. Para soltar de la guía las correas de hombros, presione el gancho de seguridad (C1) y extraiga el cinturón hacia adelante. Compruebe en cada nuevo uso que los cinturones están en la posición correcta. En la imagen 2 se representa el montaje correcto. En las imágenes 6 y 7 se muestran variantes no permitidas. En caso de tener dudas respecto al montaje, le rogamos que se ponga en contacto con nosotros.

4. Accesorios especiales: correas de fijación

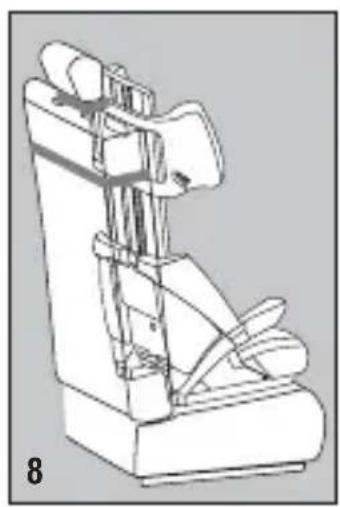

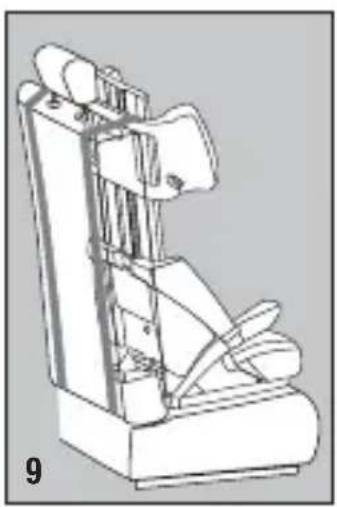

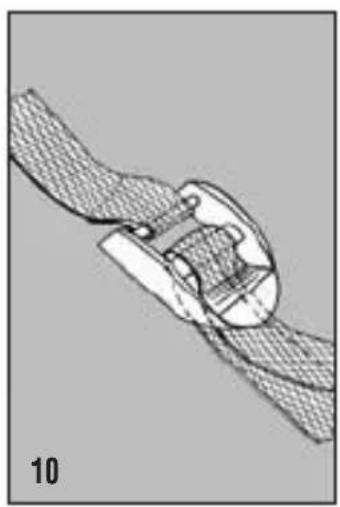

(Imágenes 8 a 10) Hemos desarrollado correas de fijación como accesorios especiales para el respaldo CONCORD LIFT EVO. La misión de estas correas es mantener la silla infantil para automóvil en la posición correcta. Mediante la utilización de las correas de fijación, se resuelven los inconvenientes que puedan surgir a causa de los diferentes diseños de los asientos de los vehículos. E45 Importante: Las correas de fijación mencionadas no son un componente esencial del sistema de seguridad. Elija en su vehículo el asiento adecuado que disponga de cinturón de seguridad de tres puntos. Compruebe que el respaldo del asiento elegido en el vehículo sea abarcable con el cinturón de fijación. Los más adecuados son el asiento del acompañante o un asiento trasero que sea plegable. Nuestras ilustraciones le muestran algunas posibilidades de fijación. Consejos: - Coloque los cierres del cinturón de la forma más accesible posible y sobre superficies lisas. - Los cinturones no deben estar retorcidos, dañados ni inmovilizados. - Los extremos sueltos del cinturón deben estar siempre convenientemente recogidos. - Para evitar la posible aparición de zonas desgastadas en el asiento del vehículo, le recomendamos interponer un material blando en las zonas críticas. ¡ATENCIÓN! ¡LAS CORREAS DE FIJACIÓN NO PUEDEN UTILIZARSE PARA ASEGURAR AL NIÑO!

Extracción de las fundas para proceder a su lavado: La funda se compone de tres partes, que se fijan a la silla mediante tiras de velcro, ojales y cintas. Una vez sueltas estas sujeciones, se pueden extraer fácilmente las partes que componen la funda. La colocación de las fundas se lleva a cabo en orden inverso (carcasa de la silla, respaldo, reposacabezas).

• En contacto con la humedad, especialmente durante el lavado, el material de las fundas puede desteñir ligeramente. ¡No utilice disolventes!

6. Indicaciones importantes

En lo que respecta al transporte de niños en el vehículo, deben tenerse en cuenta las indicaciones pertinentes del manual de servicio del vehículo correspondiente.

• A veces, los niños tienen en los bolsillos de las chaquetas y los pantalones objetos (por ejemplo juguetes), o las prendas de vestir constan de partes duras (por ejemplo hebillas de cinturón). Asegúrese de que estos objetos no se encuentren entre el niño y el cinturón de seguridad, pues podrían provocar daños innecesarios en caso de accidente. ¡Este peligro también afecta a los adultos!

• Es lógico que los niños se muevan mucho. Precisamente por eso, explíqueles la importancia de estar bien sujeto. Y, por supuesto, dígales que el recorrido de los cinturones no puede ser modificado, ni el cierre abierto.

• La seguridad de los niños sólo se puede garantizar óptimamente cuando el montaje y el manejo del sistema de retención infantil se llevan a cabo de forma reglamentaria. 30° E47

• Los cinturones del sistema deben estar ajustados y no retorcidos, y debe impedirse su deterioro.

• Proteja de la luz directa del sol la zona del sistema de retención que no disponga de funda, para evitar así que el niño sufra quemaduras.

• El sistema de retención infantil no debe verse dañado ni inmo- vilizado por piezas móviles del interior del vehículo, o por las puertas.

• No lleve a cabo ninguna modificación en el sistema de retención, pues con ello pondría en peligro la seguridad del niño.

• En caso de accidente será necesario reemplazar todo el sistema de retención infantil o enviarlo al fabricante, adjuntando un informe de lo sucedido, para someterlo a una revisión.

• Informe a su acompañante de cómo sacar al niño del vehículo en caso de accidente o de peligro.

• No deje al niño sin vigilancia en la silla infantil para automóviles, tanto si está sujeto como si no lo está.

• Haga que el equipaje y otros objetos estén sujetos, para así reducir el riesgo a sufrir daños en caso de accidente.

• El manual de instrucciones debe estar siempre junto a la silla infantil para automóviles.

• No está permitida la utilización de accesorios y piezas de repuesto, y en caso de infracción conlleva la extinción de los derechos de garantía y responsabilidad. Con la excepción de accesorios especiales originales de CONCORD.

• La silla infantil para automóviles debe estar siempre equipada con fundas originales.

• Apto para automóviles con cinturón de seguridad de tres puntos, verificados según la normativa ECE 16 ó una norma equiparable. E48 Dado el prolongado tiempo de utilización del sistema de retención infantil LIFT EVO, es lógico que el desgaste y la sustitución de las fundas del asiento y otras piezas al uso varíen en virtud del tiempo e intensidad con que se utilizan, por lo que la garantía no puede cubrir un período superior a los 6 meses de duración. Para sustituir estas piezas, diríjase a su tienda habitual especializada en artículos infantiles, al departamento correspondiente en grandes almacenes, a las tiendas de accesorios para el automóvil, o a empresas de ventas por correspondencia. Ellos le informarán acerca del programa completo de accesorios para los sistemas de retención infantil para automóviles CONCORD. La silla infantil para automóviles LIFT EVO ha sido probada en un impacto frontal simulado con una velocidad de choque de 50 km/h contra un obstáculo fijo. Esta simulación cumple la norma de ensayos internacional ECE R 44 03 a la que deben remitirse todos los sistemas de retención sometidos a ensayo. En caso de que se produzca un accidente, y dependiendo del tipo y de la gravedad del accidente, si el sistema se usa adecuadamente y conforme a las indicaciones del manual de instrucciones, los dispositivos instalados deben impedir o reducir los daños en niños de entre aprox. 3 y 12 años, con un peso de entre 15 y 36 kg. Al igual que sucede con el uso de cinturones de seguridad para adultos, un sistema de retención infantil no reemplaza un comportamiento responsable y prudente del conductor.

7.Garantía La garantía comienza con la compra del sillín infantil. La duración de la garantía del artículo sillín infantil está determinada por el plazo legal vigente de su concesión en el país del consumidor final. La garantía comprende el acondicionamiento, el despacho de un asiento sustitutivo o rebaja según lo disponga el fabricante. La garantía sólo tiene validez para el comprador de primera mano. En caso de fallos de fábrica, los derechos de garantía sólo entran en vigencia si el defecto ha sido informado al comerciante especializado inmediatamente después de manifestarse. Si el comerciante no puede resolver el problema, éste enviará el producto al fabricante haciendo referencia detallada del reclamo y adjuntando el talón oficial de compra fechado. El fabricante no se hace responsable de daños de productos que no haya despachado. El derecho a reclamar la garantía se pierde, si:

• El producto ha sido modificado.

• El producto no se devuelve al comerciante completo con talón de compra dentro del plazo de 14 días tras manifestación del defecto.

• El defecto se debe a la manipulación falsa, a tareas de mantenimiento mal efectuadas o a otro tipo de acción a cargo del cliente, especialmente en caso de que no se hayan observado las instrucciones de empleo.

• Terceros han efectuado reparaciones del producto.

• El defecto se debe a un accidente.

• El número de serie está dañado o borrado. E50 Cambios o deterioro del producto a causa del empleo corriente (desgaste) no constituyen un caso de reclamo de la garantía. En caso de que el fabricante cumpla con prestaciones de garantía, no se prolonga el plazo total de validez de la misma. CONCORD GmbH & Co. KG Industriestraße 25 D-95346 Stadtsteinach Germany

1. Sólo apto para vehículos con cinturón de tres puntos y/o correa

pélvica fija homologados conforme a la Normativa nº 16 Europea CEE o an estándar equivalente. Para el cojín elevador Image no está permitida la sujeción de correa pélvica.

2. Este es un dispositivo “universal” de seguridad para niños.

Está homologado conforme a la Normativa Europea CEE 44, serie de modificaciones 03, para el uso general en vehículos y se adapta a la mayoría de asientos de vehículos, aunque no en todos los turismos.

3. Se puede dar por válido el asiento del dispositivo conforme

a la normativa si el fabricante del vehículo explica en el manual del mismo que el vehículo es apto para la instalación de un dispositivo “universal” de seguridad infantil para los respectivos grupos de edad.

4. Este dispositivo de securidad infantil ha sido clasificado sigui-

endo condiciones para la categoría “universal” más estrictas que las versiones anteriores que no cuentan con esta inscripción. En caso de duda puede consultar con el fabricante del dispositivo de securidad infantil de niños o con el distribuidor.

5. Apropiado solamente para vehículos con cinturón de tres

puntos homologados según la normativa ECE N° 16 u otros estándares similares.
