BEDIENUNGSANLEITUNG Lift evo CONCORD

R 44 03 für Kinder von

ca. 3 bis 12 Jahren

(15-36 kg Körpergewicht,

bzw. bis 150 cm Körpergroße).

CONCORD

Industriestraße 25
D-95346 Stadtsteinach
Made in Germany

universal 15-36 kg

① 03
② 0000000

CONCORD lift evo

Kindergewicht child's weight	15 kg - 36 kg 15 kg - 36 kg
ca. Alter Approx. age	3 Jahre - 12 Jahre 3 years - 12 years
ECE Gruppen ECE groups	2 und 3 2 and 3

Deutsch D

CONCORD LIFT EVO Seite 1

English GB

CONCORD LIFT EVO Page 11

Francaise F

CONCORD LIFT EVO Page 21

Italiano I

CONCORD LIFT EVO Pagina 31

Espanol E

Um die Funktionsfähigkeit und Sicherheit Ihr's Kinderautositzes auch nach einem Austausch von Ersatz- und Zubehörteilen zu gewährleisten, bitten wir Sie bei Bestellungen ihrer Fachhändler nachstehende Angaben mitzuteilen:

1. Verwendung des Kinderautositzes LIFT EVO
2. Montage des Kinderautositzes LIFT EVO
3. Sichern des Kindes
4. Sonderzubehör: Fixiergurte
5. Pflegeanleitung
6. Wichtige Hinweise
   7.Garantie

1. Verwendung des Kinderautositzes LIFT EVO

Sie haben sich zur Sicherung Ihres Kindes für unseren Sitz CONCORD LIFT EVO entsprecheden.

Das Produkt wird unter Einhaltung einer sorgfälligen Qualitätskontrolle hergestellt.

Seine optimalen Sicherheitseigenschaften kommt zur Wirkung, wenn der Sitz bestimmungsgemäß verwendet wird.

Achten Sie deshalb auf die korrekte Einhaltung der Einbau- und Bedienungsanleitung.

Der LIFT EVO ist für Kinder von ca. 15 kg bis 36 kg im Alter von ca. 3 bis 12 Jahren geeignet.

Der Sitz kann auf allen Plätzen des Fahrzeuges verwendet werden, die mit einem Dreipunktgurt ausgestellt sind.

Aus unfallstatistischen Gründen empfehlen wir den Platz hinter dem Beifahrersitz.

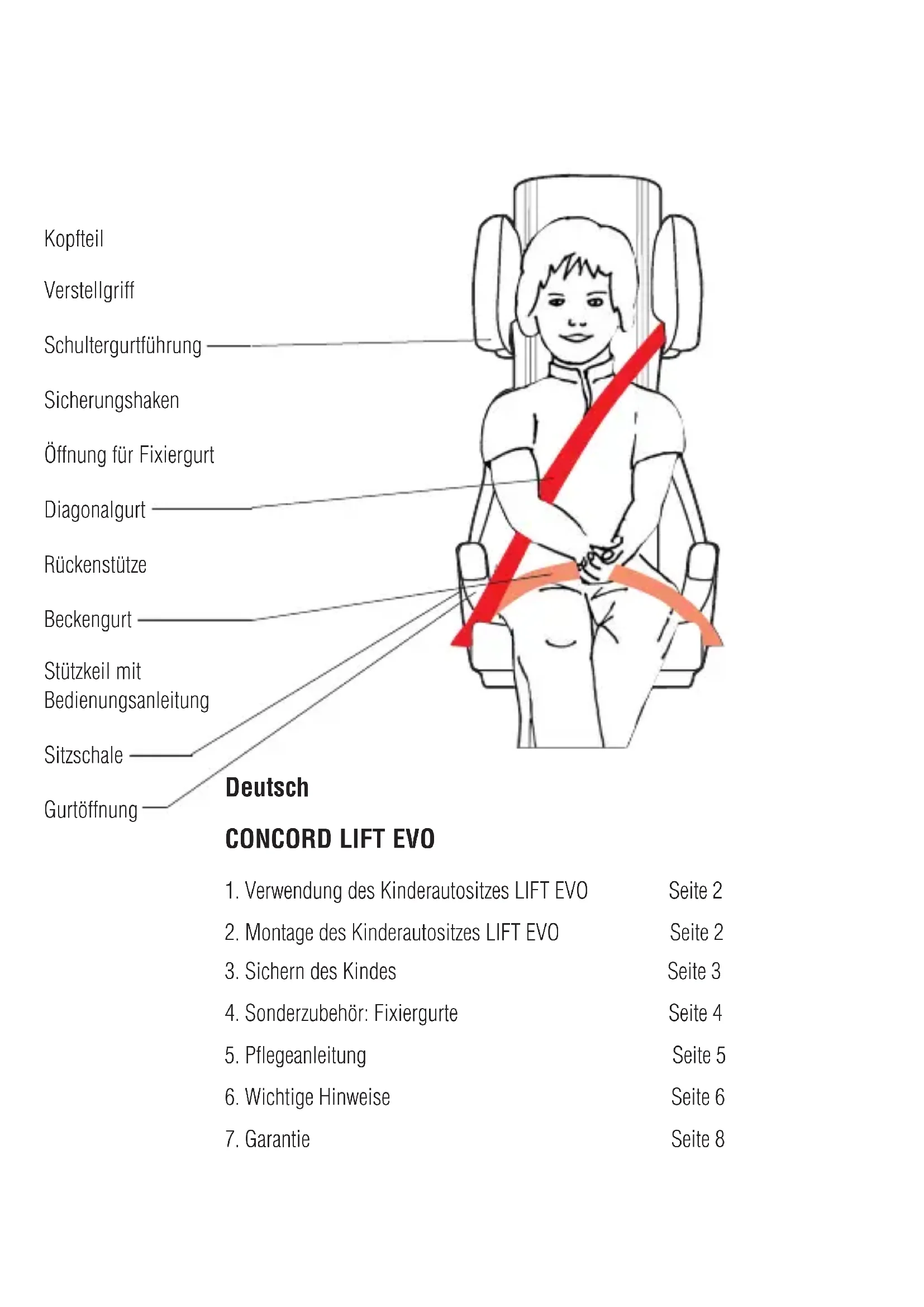

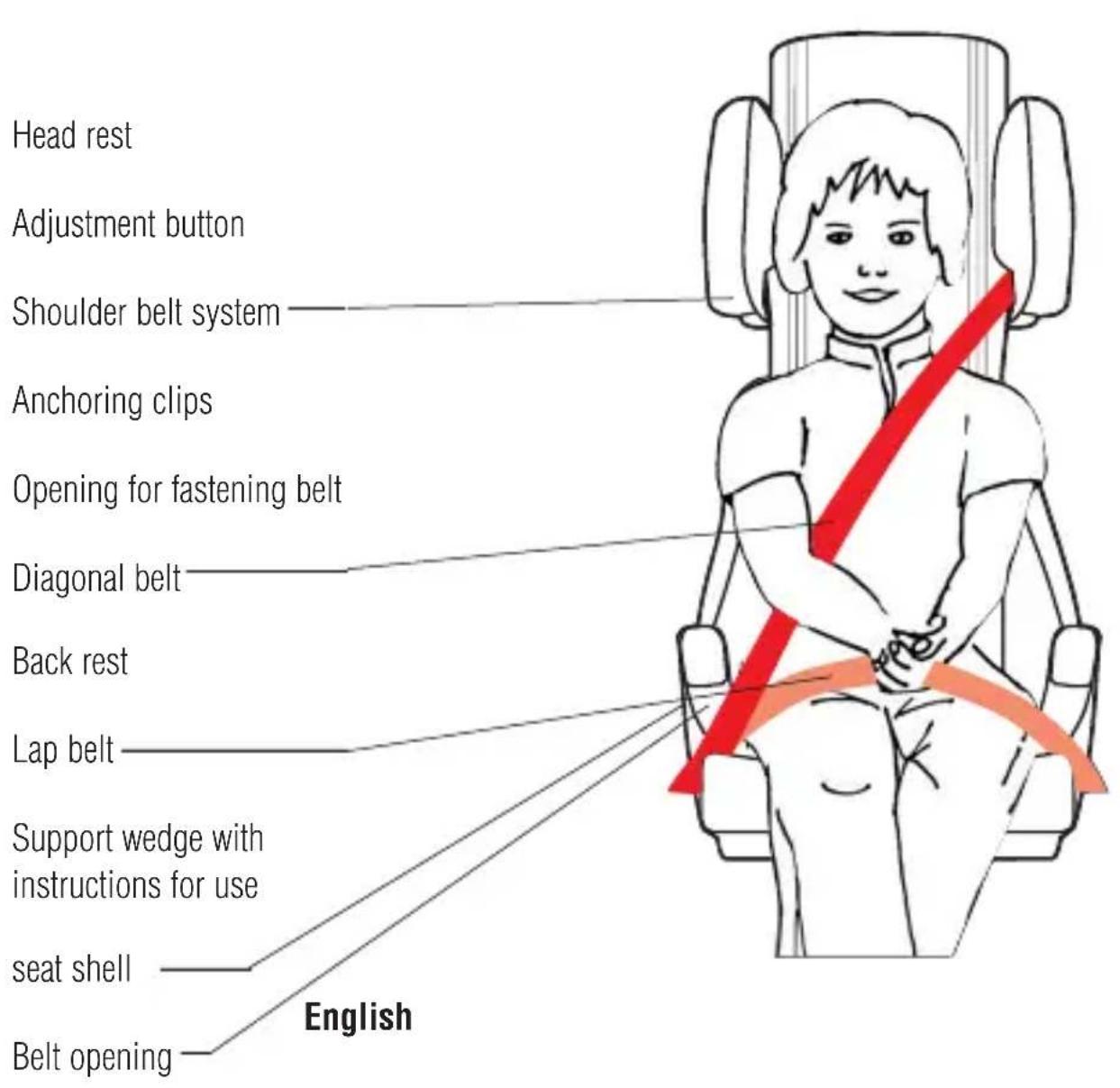

Der Sitz besteht im wesentlichen aus drei Teilen: der Ruckenstütze, dem 7-fach verstellbaren Kopfteil und der Komfortsitzerhöhung.

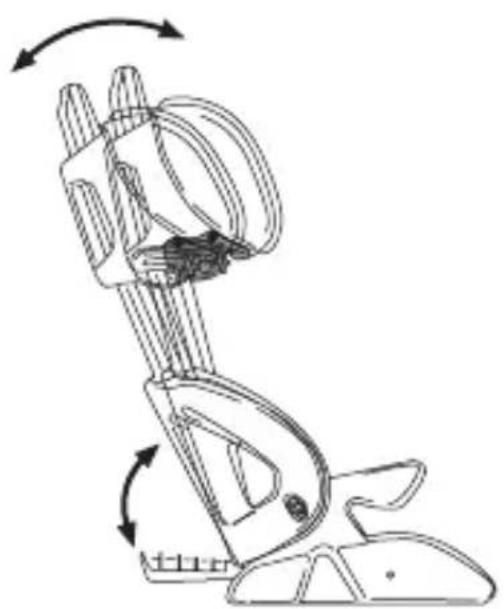

Weiterhin kann die Rückenlehne geneigt werden.

2. Montage des Kinderautositzes LIFT EVO (Bild 1, 2)

Stellen Sie den LIFT EVO in Fahrtrichtung auf den Fahrzeugsitz bzw. die Sitzbank.

Der LIFT EVO leht sich darauf aufgrund seiner Neigungsverstellung an die Fahrzeugrückenlehne an.

Weiterhin kann der Stützkeil (H) für eine erweiterte Neigungsstellung ausgeklappt werden und liegt darauf unter an der Fahrzeugrückenlehne an.

Bei Fahrzeugen mit Serienkopfstützen kann durch Verstellen bzw. Demontage dieser Stützen ein besserer Einbau des Sitzes erzielt werden.

Beachten Sie, dass die Fahrzeugkopfstütze wieder in der korrekten Position eingebaut werden muss, wenn ein Erwachsener mitreist.

Der Sitzarf auch ohne Kind nicht unbefestigt im Fahrzeug transportiert werden.

Bei der Fahrt bzw. bei einer Unfallsituation kann es sonst zu Verletzungen bei Insassen kommt. Deshalb muss der Gurt während der Fahrt immer geschlossen sein.

3. Sichern des Kindes mit dem Dreipunktgurt (Bild 1 bis 5)

Setzen Sie Ihr Kind tief in die Sitzfläche. Führren Sie den Dreipunktgurt vor dem Kind zum Schloss und schreiben Sieihn wie beim Erwachsenen. (es muss ein deutliches Klicken zu horen sein).

Positionieren Sie nun die Gurtbänder. Führen Sie den Beckengurt (G) beidseitig, sowie den Diagonalgurt (E) auf der Schloßseite in die Gurtöffnungen (J) der Sitzschale (I). Führen Sie den Diagonalgurt (E) in die darauf vorgesehene Schultergurtdurchführung (C) ein. Achten Sie darauf, dass der Gurt innerhalb des Sicherungshakens (C1) liegt.

Bringen Sie das Kopfteil in die passende Höhe, indem Sie den Verstellgriff (B) drücken und das Kopfteil verschieben. Das Kopfteil ist 7-fach hohenverstellbar und muss durch Loslassendes Verstellgriffes einrasten.

Die Schultergurtdurchführung (C) solle etwasHigher als die Oberkante Schulter liegen.

Gleichzeitig soll der Schultergurt mittig zwischen Hals und Schulteraußenkante verlaufen.

Straffen Sie den Gurt, so dass Beckengurt und Diagonalgurt gut anliegen und achten Sie darauf, dass die Gurte nicht verdrecht sind. Hierbei soll der Beckengurt so tief wie möglich verlaufen.

Sollte Ihr Fahrzeug mit Gurthöhenversteller ausgerüstet sein, so bringen Sieihn in eine passende Höhe.

Beim Aussteigen genugt es natürlich, nur das Schloss zu öffnen und das Gurtband vor dem Kind vorbeizuführren. Zum Herausnehmen des Schultergurtes aus der Führung wird der Sicherungshaken (C1) nach unter gedrückt und der Gurt wird nach vorne herausgezogen.

Achten Sie bei erneutem Gebrauch trotzdem immer auf die richtige Positionierung der Gurtbänder.

Der korrekte Einbau ist in Bild 2 dargestellt. Nicht zulässige Varianten sind in den Bildern 6 bis 7 dargestellt. Sollten Zweifel beim Einbau bestehen, wenden Sie sich zur Überprüfung an uns.

Die Gurte müssen durch die am Sitz rot markierten und in Bild 2 dargestellen Gurtführungen verlaufen. Andere Gurtverlaufedürfen nicht verwendet werden.

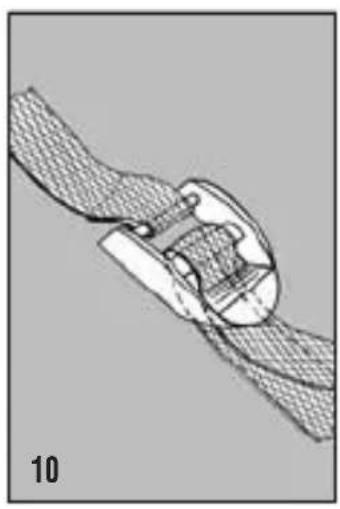

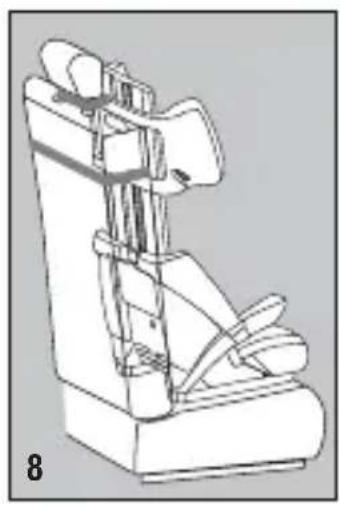

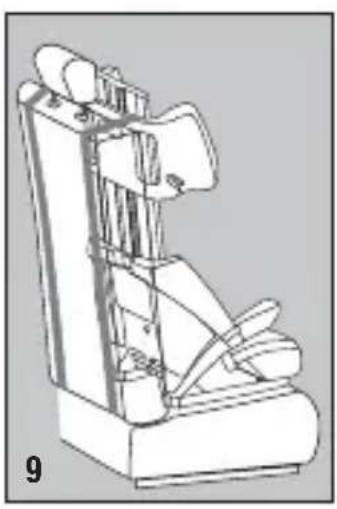

4. Sonderzubehör: Fixiergurte (Bild 8 bis10)

Für die Rückenstütze CONCORD LIFT EVO haben wir als Sonderzubehör Fixiergurte entwickelt. Diese Gurte Dienendazu, die Positionierung des Kinderautositzes zu Unterstützung. Nachteile, die durch die entsprechliche Formgestaltung von Fahrzeugsitzen auftreten konnen, setzen sich durch die Verwendung der Fixiergurte ausgleichen.

Wichtig:

Die erwähnten Fixiergurte sind jedoch kein wesentlicher Bestandteil des Sicherheitsystemes.

Wahlen Sie zunachst den geeigneten Sitzplatz mit Dreipunktgurt in Ihrhem Fahrzeug. Achten Sie daraufuf, dass Sie an thisem Platz die Rückenlehne des Fahrzeugsitzes mit den Fixiergurten umschlingen können.

Ideal ist ein Beifahrersitz oder eine umklappbare Rückbank.

Unsere Skizzen zeigen Ihnen einige Möglichkeit der Befestigung.

Beachten Sie:

• Legen Sie die Gurtbandverschlüsse möglichst zugänglich und auf ebene Flächen.
• Die Gurte sollen nicht verdrecht, beschädigt oder eingeklemmt werden.
• Die freien Gurtenden müssen immer gesichert sein.
• Um eventuell am Fahrzeugsitz auftretenden Scheuerstellen vorzubeugen, empfehlen wir ihren, an kritischen Stellen weiches Material dazwischen zu legen.

ACHTUNG! DIE FIXIERGURTE KONNEN NICT ZUR SICHERUNG DES KINDES VERWENDET WERDEN!

5. Pflegeanleitung

Abnehmen der Bezüge zum Waschen:

Der Bezug besteht aus drei Teilen, welche mittels Klettbänder, Knopflcher und Bänder am Sitz befestigt sind. Nach Lösen dieser Verbindungen konnen die drei Bezugsteile leicht abgenommen werden. Das Anbringen der Bezüge erfolgt in umgehrter Reihenfolge (Sitzschale, Rückenlehne, Kopfteil).

• In Verbindung mit Feuchtigkeit, insbesondere beim Waschen, können die Bezugsstoffe weniger abfärben. Keine Lösungsmittel verwenden!

6. Wichtige Hinweise

Zur Beförderung der Kinder im Fahrzeug sind die Hinweise im Bedienungshandbuch des jeweiligen Fahrzeuges zu beachten.

• Kinder haben in Jacken- und Hosentaschen manchmal Gegenstände (z.B. Spielzeug) oder tragen an Kleidungsstücken feste Teile (z.B. Gurtelschnalle). Sorgen Sie dazu, daß diese Gegenstände nicht zwischen Kind und Sicherheitsgurt geraten, sie konnten bei Unfallen unnottige Verletzungen hervorrufen. Diese Gefahren gelten im übrigen auch für Erwachsene!
• Naturlich sind die Kleinen oft sehr munter. Erklären Sie der Kindern deshalb, wie wichtig es ist, immer gut gesichert zu sein. So wird es selbstverständlich, dass der Verlauf der Gurte nicht verändert werden darf und das Schloss nicht geöffnet wird.
  Die Sicherheit Ihres Kindes ist nur dann optimal gewährleistet, wenn Einbau und Bedienung der Sicherheitseinrichtung vorschriftsmaig vollzogen wird.

Die Gurtbänder des Systems mussen straff und ohne Verdrehung angelegt werden und sind gegen Beschädigung zu schützen.
- Schützen Sie die nicht stoffüberzogenen Bereich des Rückhaltesystems vor direkter Sonneneinstrahlung, damit sich Ihr Kind nicht verbrennen kann.
- Das Kinderrückhaltesystemarf nicht durch bewegliche Teile im Fahrzeuginnern oder durch Turen beschadigt oder eingeklemmt werden.
- Nehmen Sie keine Veränderung am Rückhaltesystem vor, Sie gefährden damit die Sicherheit Ihr's Kindes.
- Nach einem Unfall ist das gesamte Kinderrückhaltesystem zu erneuern, oder zur Prüfung, mit einem Unfallbericht an den Hersteller einzusenden.
- Informieren Sie auch ihren Beifahrer über das Herausnehmen des Kindes bei Unfall und Gefahr.
- Lassen Sie Ihr Kind weder gesichert noch ungesichert ohne Aufsicht im Kinderautositz.
- Sichern Sie zur Verringerung des Verletzungsrisikos bei einem Unfall Gepäck und andere Gegenstände.
- Die Bedienungsanleitung muss stets mit dem Kinderautositz mitgeführt werden.
- Die Verwendung von Zubehör- und Austauschteilen ist unzuflüssig und führt bei Zuwiderhandlung zum Erlösenchen aller Garantie- und Haftungsansprüche. Ausgenommen sind nur Original-Sonderzubehörteile von CONCORD.
- Der Kinderautositz muss immer mit Originalbezügen verwendet werden.
- Passend für Fahrzeuge mit Dreipunktgurt, die nach ECE Regelung 16 bzw. vergleichbarem Standard geprüft sind.

Durch die sehr lange Anwendungszeit des Rückhaltesystems (LIFT EVO) ist es tatsächlich, dass Sitzbezüge und sonstige Gebrauchsteile je nach Benutzungsdauer und Gebrauchsintensität individuell unterschiedlich verschreiben und auszutauschen sind. Pauschale Haltbarkeitsgarantien, die über eine 6-monatige Gewährleistungsdauer hinaus gehen, können dazu nicht gegeben werden.

Wenden Sie sich zum Nachkaufitte an Ihr Kinder- und Babyfachgeschäft, an die Fachabteilungen der Warenhäuser, an den Autozubehörmarkt oder an die Versandhäuser.

Dort erhalten Sie auch das komplette Zubehörprogramm für CONCORD Kinderautositze.

Der Kinderautositz LIFT EVO ist bei einem simulierten Frontalaufprall mit einer Aufprallgeschwindigkeit von 50 km/h gegen ein festes Hindernis geprüft worden.

Dies entspricht der internationalen Prüfnorm ECE R 44 03 die allen getesteten Rückhaltesystemen zugrundelegeit wird. Bei bestimmungsgemäßem Gebrauch und Einhaltung der Einbau und Bedienungsanleitung sollen die Einbauvorrichtungen bei Kindern von ca. 3 bis 12 Jahren bzw. mit einem Körpergewicht von 15kg bis 36kg im Falle eines Unfalls je nach Unfallart und -schwere, Verletzungen verhindern oder mindern.

Ebenso wie das Anwenden der Sicherheitsgurte für Erwachsene ersetzt deshalb eine Kindersicherheitseinrichtung nicht das ver-antwortungsvolle und umsichtige Verhalten im StraBenverkehr.

7. Garantie

Die Garantie beginnt mit dem Zeitpunkt des Sitzerwerbs.

Die Garantiedauer entspricht der jeweils im Endver-braucherland gultigen gesetzlichen Gewährleistungsfrist für den Verkauf von Kindersitzen. Inhaltlich umfasst die Garantie Nachbesserung, Ersatzlieferung oder Minderung nach Wahl des Herstellers.

Die Garantie bezieht sich nur auf den Erstverwender.

Im Falle eines Mangels kommt Garantierechte nur in Betracht, wenn der Defekt unverzüglich nach erstmaligem Auftreten dem Fachhändler angezeigt wurde.

Kann der Fachhändler das Problem nicht lösen, so wird dieser das Produkt mit einer genauen Beschreibung der Beanstandung sowie einem officiellen Kaufbeleg mit Kaufdatum an den Hersteller zusckschicken.

Der Hersteller übernimmt keine Haftung für Schäden an Produkten, die nicht von ihm gefelfert worden sind.

Der Garantieanspruch entfällt, wenn:

das Produkt verändert wurde.
- das Produkt nicht komplett mit dem Kaufbeleg innerhalb von 14 Tagen nach Aufreten des Mangels zum Handler zurückgebracht wird.
- der Defekt durch eine falsche Handhabung oder Wartung oder durch anderweitiges Verschulden des Verwenders entstanden ist, insbesondere auch, wenn die Gebrauchsanweisung nicht beachtet wurde.
- Reparaturen am Produkt von Dritten ausgeführten wurden.
- der Defekt durch einen Unfall entstanden ist.
- die Seriennummer beschädigt oder entfernt wurde.

Veränderungen oder Verschlechterungen des Produkts, die durch den vertragsmäßigen Gebrauch herbeigeführt werden (Abnutzung) sind kein Garantiefall.

Durch Leistungen des Herstellers im Garantiefall wird die Garantien nicht verlangert.

1. Dies ist eine "Universal" Kinderrückhalteinrichtung. Sie ist nach ECE Regelung 44, Änderungsserie 03 genehmigt für die allgemeine Verwendung in Fahrzeugen und passt in die meisten, aber nicht alle PKW-Sitze.
2. Der ordnungsgemäß Sitz der Einrichtung kann vorausgesetzt werden, wenn der Fahrzeughersteller im Fahrzeughandbuch erklärt, dass das Fahrzeug für den Einbau einer "Universal"-Kind errückhalteinrichtung der jeweiligen Altersgruppe geeignet ist.
3. These Rückhalteinrichtung wurde nach strengeren Bedingungen der Klasse "Universal" eingestuft als vorhergehende Ausführungen, die nicht diese Aufschrift/TRagen.
4. Sollten Zweifel bestehen, kann der Hersteller der Kinderrückhalteeinrichtung oder der Einzelhändler befragt werden.
5. Nur geeignet für Fahrzeuge mit Dreipunktgurt, die nach ECE Regelung Nr. 16 oder einem vergleichbaren Standard geprüft und zugelassen sind.
