NAVODILA ZA UPORABO Lift evo CONCORD

1. Uporaba otroškega varnostnega sedeža

2. Montaža otroškega varnostnega sedeža

4. Posebni pribor: pritrdilni pas Stran 124

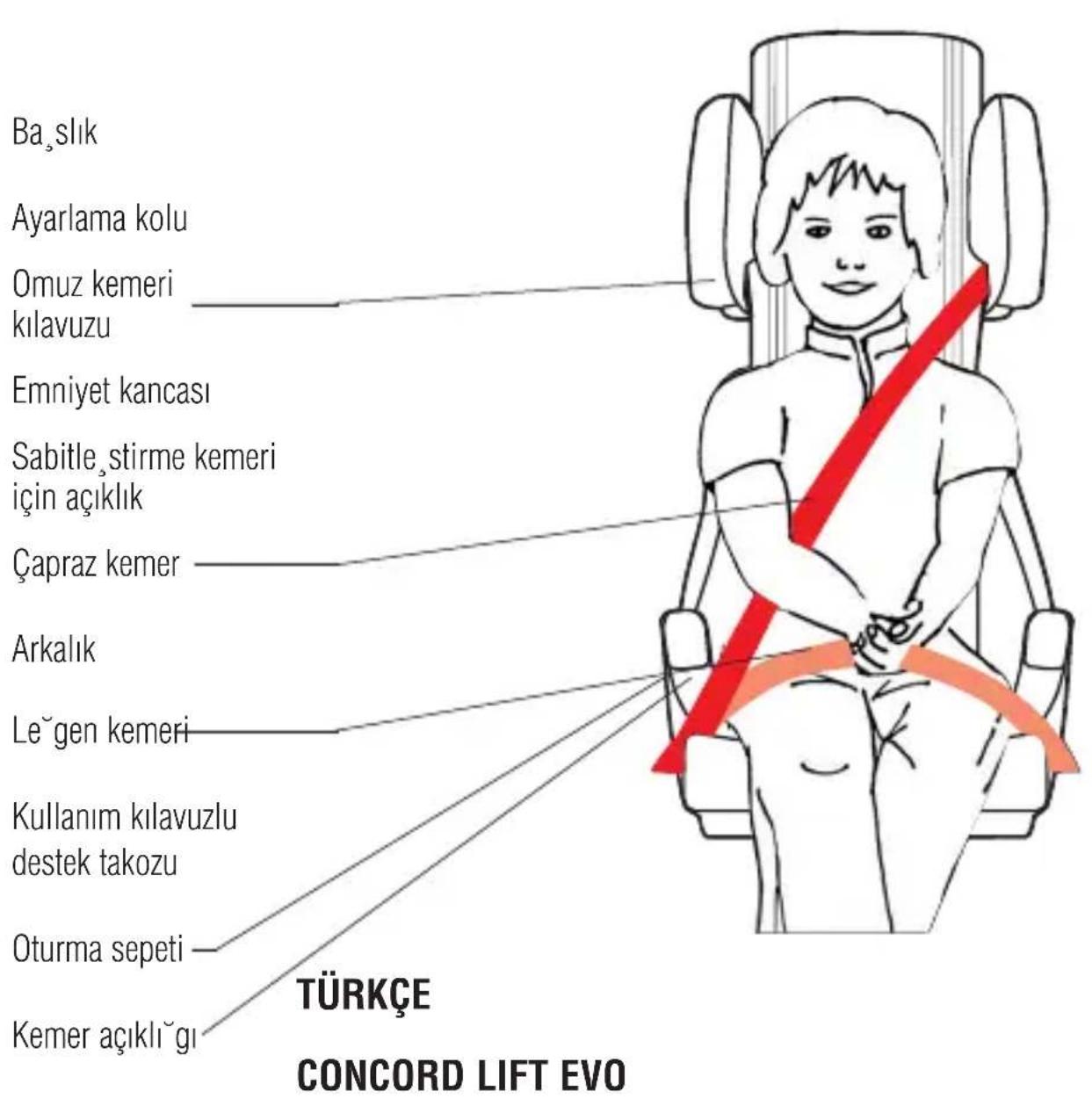

Vzglavni del Nastavljivi ročaj Vodilo ramenskega pasu Varovalni kavlji Odprtina pritrdilnega pasu Diagonalni pas Hrbtna opornica Medenični pas Podporna zagozda z Navodili za uporabo Sedežna školjka Odprtina za pas122

1. Uporaba otroškega sedeža LIFT EVO

Za zavarovanje Vašega otroka ste odločili za nakup našega sedeža CONCORD LIFT EVO. Ta produkt se izdeluje ob upoštevanju skrbne kontrole kakovosti. Njegove optimalne zaščitne lastnosti delujejo le, če sedež uporabljate v skladu z njegovim namenom. Zato pazite na upoštevanje Navodil za vgradnjo in uporabo. LIFT EVO je primeren za otroke od pribl 15 do 36 kg v starosti pribl. 3 do 12 let. Sedež lahko uporabljate na vseh mestih v vozilu, ki so opremljeni s tritočkovnim varnostnim pasom. Na podlagi statističnih podatkov o nesrečah Vam priporočamo, da sedež namestite za sovoznikovim sedežem. Otroški sedež se v glavnem sestoji iz treh delov: hrbtne opornice, 7-krat nastavljivega vzglavnega dela in udobnega sedežnega poviška. Tudi hrbtno naslonjalo lahko nagnete.

2. Montaža otroškega varnostnega sedeža LIFT EVO

(sliki 1, 2) LIFT EVO postavite na sedež oz. sedežno klop v smeri vožnje. LIFT EVO se pri tem nasloni zaradi naklonskega nagiba na hrbtni naslon avtomobilskega sedeža. Nadalje lahko razklopite podporno zagozdo (H) za dodatno SLO123 nastavitev naklona; pri tem se spodaj prileže na hrbtni naslon avtomobilskega sedeža. Pri vozilih s serijskimi podporniki za glavo lahko s premikom oz. izgradnjo dosežete boljšo vgradnjo otroškega sedeža. Upoštevajte, da podpornik za glavo ponovno vgradite v pravilen položaj, ko v avtomobilu potuje odrasli. Otroškega sedeža ne smete voziti nepritrjenega tudi če v njem ni otroka. Pri vožnji oz. v primeru nesreče lahko poškoduje potnike. Zaradi tega mora biti pas med vožnjo vedno pritrjen.

3. Zavarovanje otroka s tritočkovnim pasom

(slike 1 do 5) Vašega otroka položite globoko v sedežno površino. Tritočkovni pas potegnite do vpenjala in ga vpnite tako kot pri odraslem (slišati morate razločen klik). Sedaj namestite trakove pasu. Medenični pas (G) in diagonalni pas (E) speljite na obeh straneh na tisto stran kjer je vpenjalo v odprtine za pas (J) v školjki sedeža (I). Diagonalni pas (E) vpeljite v zanj predviden skoznjik ramenskega pasu (C). Bodite pozorni, da leži pas znotraj varovalnega kavlja (C1). Vzglavni del namestite v ustrezno višino tako, da pritisnete ročaj za nastavljanje (B) in pomaknete vzglavni del. Vzglavni del lahko nastavite 7 krat po višini in ga je potrebno zaskočiti tako, da spustite ročaj za nastavljanje. Skoznjik ramenskega pasu (C) mora ležati nekoliko višje kot leži zgornji del ramena. Istočasno pa mora ramenski pas potekati središčno med vratom in zunanjim robom ramena. SLO124 Pas zategnite tako, da se medenični in diagonalni pas dobro prilegata in pazite na to, da pasovi niso zaviti. Pri tem mora medenični pas ležati kar se da nizko. Če je Vaše vozilo opremljeno z višinsko nastavitvijo varnostnega, ga namestite v primerno višino. Ko izstopate je dovolj, da odprete ključavnico varnostnega pasu in trak varnostnega pasu odmaknete tako, da ga speljete pred otrokom. Da bi odstranili ramenski pas iz vodila je potrebno potisniti varovalni kavelj (C1) navzdol in izvlečete pas naprej. Pri ponovni uporabi kljub temu vedno pazite na pravilno namestitev trakov varnostnega pasu. Pravilna vgradnja je predstavljena na sliki 2. Različici, ki nista dovoljen sta prikazani na slikah 6 in 7. Če imate pri vgradnji dvome, nas pokličite in preverite.

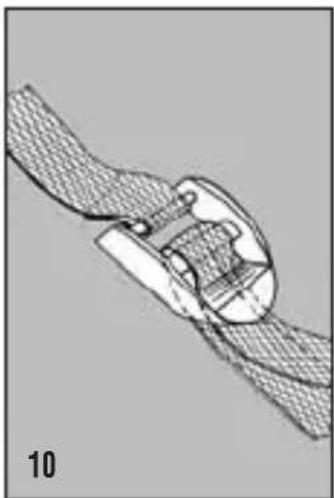

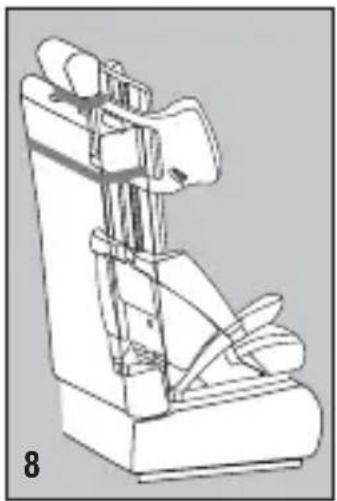

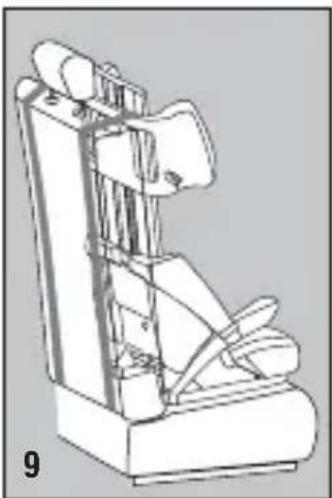

4. Posebni pribor: pritrdilni pas (slike 8 do 10)

Za hrbtno opornico CONCORD LIFT EVO smo kot poseben pribor razvili pritrdilni pas. Ta pas je namenjen podpori nameščanja otroškega varnostnega sedeža. Z njim se lahko izravnajo pomanjkljivosti, ki lahko nastanejo pri različnem prilagajanju oblike. Pomembno: omenjeni pritrdilni pasovi niso pomemben sestavni del varnostnega sistema. Najprej izberite v Vašem vozilu ustrezno mesto sedeža s tritočkovnim pasom. Pazite, da na tem mestu lahko ovijete hrbtno naslonjalo avtomobilskega sedeža z pritrdilnimi pasovi. Idealen je sovoznikov sedež ali preklopna zadnja sedežna klop. SLO125 Naše risbe Vam prikazujejo nekatere možnosti za pritrditev. Upoštevajte: - zapirke trakov pasu položite kar se da dostopno in na ravne površine. - pasovi ne smejo biti zaviti, poškodovani ali ukleščeni. - prosti konci pasu morajo biti vedno zaščiteni – ne smejo opletati, zato jih potisnite pod sedež ali kako drugače pritrdite, sicer lahko poškodujejo otroka. - da bi se izognili morebitnih mestom drgnjenja na avto- mobilskem sedežu priporočamo, da na kritičnih mestih podložite podlogo iz mehke snovi.

Snemanje prevlek za pranje: Prevleka se sestoji iz treh delov, ki so pritrjeni na sedež s pomočjo sprijemalnih trakov, gumbnic in trakov. Ko sprostite le-te lahko z lahkoto snamete vse tri dele prevleke. Nameščanje prevleke opravite v obratnem vrstnem redu (sedežna školjka, hrbtno naslonjalo, vzglavni del). 30° SLO

• Blago za prevleke lahko v povezavi z vlago, še posebej pri pranju, rahlo obledi. Ne uporabljajte razredčil!

Pri prevozu otrok v vozilu je potrebno upoštevati napotke iz Priročnika za upravljanje, ki je priložen vsakemu vozilu.

• Otroci imajo pogosto v žepih jopičev in hlač predmete (n.pr. igrače) ali nosijo na oblačilih pritrjene trdne predmete (n.pr. zaponka pasu). Poskrbite, da ti predmeti niso med otrokom in varnostnim pasom – pri nesrečah lahko povzročijo nepotrebne poškodbe. Te nevarnosti veljajo prav tako tudi za odrasle!

• Seveda so otroci pogosto zelo živahni. Zato otrokom pojasnite kako pomembno je, da so dobro zavarovani. Tako bo samo po sebi umevno, da ne smejo spreminjati poteka varnostnega pasu in da ne odpirajo zaponke.

• Varnost Vašega otroka je zagotovljena optimalno le, če v opravite vgradnjo, in ravnanje z varnostnimi napravami v skladu s predpisi.

• Trakovi pasu sistema morajo biti nameščeni zategnjeni, brez zavitij in jih je potrebno zaščititi pred poškodbami.

• Zaščitite območja zadrževalnega sistema, ki ni prevlečen z blagom, pred direktnimi sončnimi žarki tako, da sonce ne more opeči Vašega otroka.

• Sistem za zadrževanje otroka ne sme biti poškodovan ali ukleščen med gibljive dele v notranjosti vozila ali med vrata.

• Ne spreminjajte sistema zadrževanja – s tem ogrožate varnost Vašega otroka.

• Po nesreči je potrebno celoten sistem za zadrževanje SLO127 otroka obnoviti ali ga poslati v preizkus izdelovalcu skupaj s poročilom o nesreči.

• Tudi Vaše sopotnike seznanite o tem, kako je v primeru nesreče ali nevarnost potrebno izvleči otroka.

• V nobenem primeru Vašega otroka ne puščajte v otroškem varnostnem sedežu brez nadzora – če je zavarovan ali ne.

• Da bi zmanjšali tveganje poškodb pri nesrečah, zaščitite prtljago in druge premete.

• Navodila za uporabo morajo biti vedno ob otroškem varnostnem sedežu.

• Uporaba pribora in nadomestnih delov ni dovoljena in ob zlorabi preneha pravica do vseh garancijskih in jamstvenih zahtevkov. Izvzet je le originalen poseben pribor podjetja CONCORD.

• Otroški varnostni sedež morati uporabljati vedno z origi- nalnimi prevlekami.

• Ustrezni so za vozila s tritočkovnim pasom, ki so preizkušena po Uredbi ECE 16 oz. primerljivim standardom. Zaradi zelo dolge dobe uporabe sistema zadrževanja (LIFT EVO) je samo po sebi umevno, da se sedežne prevleke in uporabni deli, glede na čas uporabe in intenzivnost uporabe, individualno različno obrabljajo in zamenjujejo, zato ne moremo dati pavšalnih rokov garancij, ki so daljše od 6 mesecev. O dokupu se zato obrnite na Vašo trgovino z otroško opremo, ustrezen oddelek v blagovnicah, v trgovine z avtomobilskimi deli ali na razpošiljalne trgovske hiše. Tam boste prejeli tudi celoten program pribora za otroške varnostne sedeže CONCORD. Otroški varnostni sedež LIFT EVO je preizkušen pri simuliranem frontalnem trčenju v oviro s hitrostjo trka 50 km/h. SLO128 To ustreza mednarodni preizkusni normi ECE R 44 03 ki je osnova vsem atestiranim sistemom zadrževanja. Pri uporabi v skladu z namenom in upoštevanju navodil za vgradnjo in ravnanje, naj bi vgrajene naprava v primeru nesreče, odvisno od vrste nesreče, preprečile ali zmanjšale poškodbe pri otrocih med pribl. 3 – 12 let oz. s telesno težo 15 – 36 kg. Prav tako uporaba varnostnega pasu pri odraslih, tudi otroška varnostna naprava ne nadomešča odgovornega in obzirnega obnašanja v cestnem prometu.

Ob normalni uporabi in vzdrževanju zagotavlja Apollo d.o.o. za izdelke CONCORD 12-mesečni garancijski rok za vse napake v materialu in izdelavi. Garancija ni prenosljiva in velja samo za izdelke, ki niso bili spreminjani ali poškodovani s strani kupca. Naš sedež je ob prodaji brezhiben in funkcionalen, za kar skrbi poseben oddelek proizvajalca. Uporabnik mora obvezno upoštevati navodila za uporabo sedeža. Za vsa večja in manjša popravila so zagotovljeni rezervni deli v garancijskem roku kot tudi izven njega. V garancijskem roku bomo na svoje stroške odpravili napake, do katerih je naš kupec upravičen, vključujoč stroške pošiljanja. Vsa popravila bomo opravili v roku 45 dni od prejema izdelka. V primru, da Vaš sedež v tem roku ni popravljen imate pravico zahtevati nov sedež. Za naše proizvode dajemo jamstvo za preskrbo z rezervnimi deli v času njihove predvidene življenjske dobe. Rezervne dele prodajajo na mestih, kjer prodajajo izdelke Concord. Uporabljajte samo originalne nadomestne dele! SLO129 V primeru napake -poškodbe, naj kupec prinese izdelek nazaj v trgovino, kjer ga je kupil. Če prodajalec sam ne more rešiti vašega problema, se mora izdelek vrniti proizvajalcu skupaj z natančnim opisom pritožbe in računom, kjer se vidi kdaj in kje je bil izdelek kupljen. Izdelka prodajalec ne more zamenjati ali nadomestiti z novim brez soglasja proizvajalca. Kakršnakoli popravila sedeža s strani nepooblaščene osebe prekinejo garancijsko dobo. Proizvajalec-uvoznik ne sprejme nobene odgovornosti za izdelke, kateri niso bili dobavljeni z njegove strani. Garancija ne velja v primeru če:

je bil izdelek spreminjan

izdelek ni bil vrnjen prodajalcu skupaj z računom v roku 14 dni po ugotovitvi napake

se je z izdelkom nepravilno ravnalo in vzdrževalo (v nasprotju z navodili za uporabo)

popravlja izdelek nepooblaščena oseba

je škoda nastala pri nesreči

je serijska številka poškodovana ali izbrisana (oranžna nalepka)

je poškodba pričakovana pri normalni vsakodnevni uporabi

2. To je univerzalni otroški sedež. Odgovarja standardu ECE

44, serija 03 in je namenjen uporabi v vozilih. Odgovarja namestitvi v vecˇino, vendar ne v vse sedeže osebnih vozil.

3. Preden namestite sedež v vozilo preverite ali

proizvajalec avtomobila zagotavlja (v avtomobilski knjižici), da je avtomobil primeren za namestitev univerzalnega otroškega varnostnega sedeža z naslonom te starostne skupine.

4. Ta sedež je kontroliran po strogih zahtevah skupine

univerzal. V primeru dvoma se obrnite na proizvajalca ali prodajalca sedeža.

5. Primerno le za vozila s tritočkovnim sistemom varnostnih

pasov, ki so preizkušena in registrirana po ECE pravilniku št. 16 ali drugemu primerljivemu standardu.
