MANUAL DE USUARIO SHK3020 PHILIPS
del opad eller nedad (2) (g. 10).

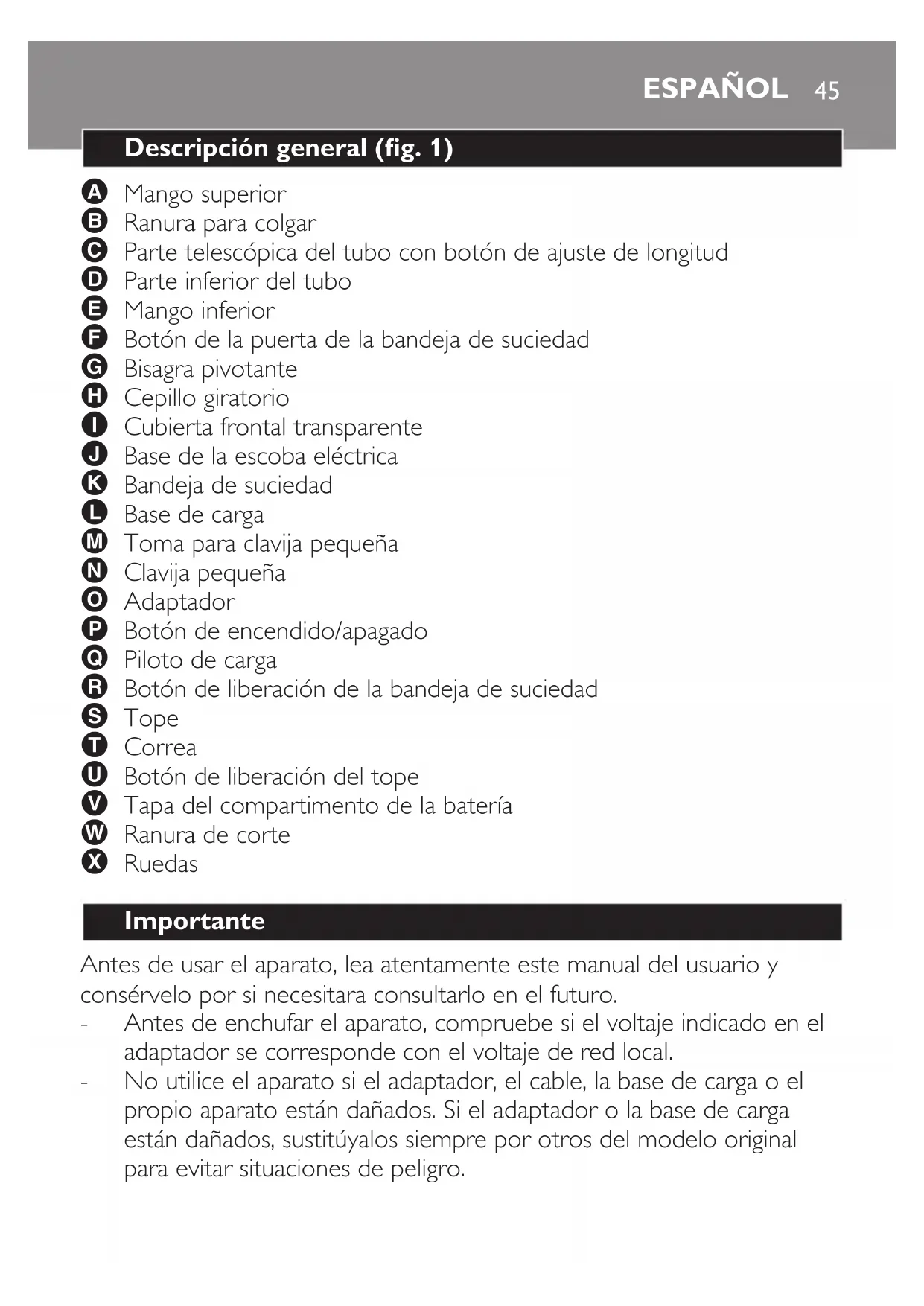

C Parte telescópica del tubo con botón de ajuste de longitud
D Parte inferior del tubo
F Botón de la puerta de la bandeja de suciedad
I Cubierta frontal transparente
J Base de la escoba eléctrica
K Bandeja de suciedad
M Toma para clavija pequeña
P Botón de encendido/apagado
R Botón de liberación de la bandeja de suciedad
U Botón de liberación del tope
V Tapa del compartimento de la batería
Antes de usar el aparato, lea atentamente este manual del usuario y
consérvelo por si necesitara consultarlo en el futuro.
Antes de enchufar el aparato, compruebe si el voltaje indicado en el
adaptador se corresponde con el voltaje de red local.
No utilice el aparato si el adaptador, el cable, la base de carga o el
propio aparato están dañados. Si el adaptador o la base de carga
están dañados, sustitúyalos siempre por otros del modelo original
para evitar situaciones de peligro.
ESPAÑOLMantenga el aparato fuera del alcance de los niños.
No utilice nunca el aparato ni la base de carga al aire libre ni sobre
No recoja nunca agua, líquidos ni sustancias húmedas. No recoja
nunca sustancias inamables, ni tampoco cenizas si no están frías.
No sumerja nunca el aparato ni la base de carga en agua u otros
líquidos, ni la enjuague bajo el grifo.
No utilice el aparato sin la bandeja de suciedad ni sin el cepillo
Apague siempre el aparato después de usarlo, antes de cargarlo y
antes de conectar o desconectar las piezas.
Desenchufe el aparato antes de limpiarlo o de realizar labores de
Cargue el aparato únicamente con el adaptador y la base de carga
El adaptador incorpora un transformador. No corte el adaptador
para sustituirlo por otra clavija, ya que podría provocar situaciones de
El cargador se notará caliente al tacto durante la carga. Esto es
Lleve siempre el aparato a un centro de servicio autorizado por
Philips para su comprobación y reparación.
No acerque las manos o los dedos al cepillo giratorio en
funcionamiento para evitar sufrir daños.
Campos electromagnéticos (CEM)
Este aparato Philips cumple todos los estándares sobre campos
electromagnéticos (CEM). Si se utiliza correctamente y de acuerdo con
las instrucciones de este manual del usuario, el aparato se puede usar de
forma segura según los conocimientos cientícos disponibles hoy en día.
Antes de utilizarlo por primera vez
Gire el mango inferior 180° hacia la izquierda o hacia la derecha (1).
A continuación, tire del mango hacia arriba hasta ponerlo en
posición vertical (2). (g. 2)
ESPAÑOL462 Antes de usar el aparato por vez primera, cárguelo durante al
menos 16-18 horas (consulte el capítulo “Carga”).
Preparación para su uso
3 Conecte el tubo al mango inferior de la base de la escoba eléctrica
Para quitar el tubo, pulse el botón situado en el mango inferior (1) y
tire del tubo hacia arriba (2). (g. 5)
Cuando el piloto de carga parpadee, será necesario cargar el aparato.
Cárguelo durante 16-18 horas.
Cargue el aparato únicamente cuando la batería se esté agotando, para
evitar la sobrecarga.
1 Apague el aparato antes de cargarlo.
2 Coloque el tubo en posición vertical (“clic”) (g. 6).
3 Inserte la clavija pequeña en la toma de la base de la escoba
También puede utilizar la base de carga: inserte la clavija pequeña en la
base de carga y coloque el aparato sobre la base.
4 Enchufe el adaptador a la red.
El piloto de carga permanece encendido durante la carga y una vez
que la batería está completamente cargada. El piloto de carga se
apaga cuando desconecta el aparato de la red.
ESPAÑOL 47Uso del aparato
Para desbloquear el tubo de la posición de almacenamiento, ponga
el pie sobre la base de la escoba eléctrica para evitar que se incline,
y luego tire del mango hacia usted (“clic”). (g. 8)
No ponga el pie sobre el botón de encendido/apagado ni sobre el
botón de liberación de la bandeja de suciedad.
2 Pulse el botón de encendido/apagado para encender el
Para apagar el aparato, vuelva a pulsar el botón de encendido/apagado.
3 Para ajustar la longitud del tubo durante el uso, pulse el botón de la
parte telescópica (1). Al mismo tiempo, desplace la parte superior o
inferior del tubo hacia arriba o hacia abajo (2) (g. 10).
4 Para utilizar la escoba eléctrica como un aparato de mano, quite el
tubo y coja la escoba eléctrica por el mango inferior. (g. 11)
Para agarrarla mejor, empuje el mango hacia la parte frontal del aparato
hasta que forme un ángulo de 45 grados con respecto a la base (“clic”).
No lave nunca el aparato ni ninguna de sus piezas bajo el agua ni en el
Limpie el aparato y las piezas con un paño húmedo.
1 Desenchufe siempre la clavija pequeña del aparato o quite éste de
la base de carga antes de limpiarlo.
2 Limpie el aparato con un paño húmedo.
Vaciado de la bandeja de suciedad
1 Vacíe siempre la bandeja de suciedad después del uso.
2 Coloque el tubo en posición vertical (“clic”) (g. 6).
3 Pulse el botón de ajuste de longitud (1) y deslice la parte
telescópica del tubo hasta la posición más baja (2) (g. 12).
ESPAÑOL484 Pulse el botón de liberación de la bandeja de suciedad (1) y sáquela
de la base de la escoba eléctrica (2) (g. 13).
5 Sujete la bandeja de suciedad sobre un cubo de la basura. Luego
empuje hacia abajo el botón deslizante situado en el mango inferior
para abrir la puerta de la bandeja de suciedad y vacíela (g. 14).
6 Coloque de nuevo la bandeja de suciedad en la base de la escoba
eléctrica y presione hasta que encaje en su sitio. (g. 15)
La puerta de la bandeja de suciedad se cierra de forma automática
cuando coloca de nuevo la bandeja en la base de la escoba eléctrica
Limpieza del cepillo giratorio
1 Apague el aparato antes de limpiar el cepillo giratorio.
2 Quite la cubierta frontal transparente de la base de la escoba
eléctrica. Agarre el borde inferior de la cubierta con ambas manos,
y tire hacia fuera (1) y hacia arriba (2) rmemente hasta que se
suelte de las ranuras (g. 16).
3 Gire el cepillo giratorio hasta que la ranura de corte quede frente
a usted. Utilice unas tijeras para cortar los pelos, hilos, etc. que
hayan quedado atrapados en el cepillo giratorio (g. 17).
4 Quite las pelusas, pelos y cualquier otro tipo de suciedad del cepillo
Extracción del cepillo giratorio
1 Para quitar el tubo, pulse el botón situado en el mango inferior (1)
y tire del tubo hacia arriba (2) (g. 5).
2 Dé la vuelta a la escoba eléctrica poniéndola boca arriba, deslice el
botón de liberación en la dirección de la echa (1) y quite el tope
3 Retire la correa del extremo del cepillo giratorio (1) y saque el
cepillo de la base (2) (g. 19).
ESPAÑOL 494 Quite las pelusas, pelos y cualquier otro tipo de suciedad del cepillo
giratorio y la ranura.
Colocación del cepillo giratorio
1 Coloque la correa en el extremo estriado del cepillo giratorio.
Introduzca el otro extremo del cepillo en su ranura (g. 20).
2 Introduzca el extremo del cepillo giratorio con la correa en la otra
No encaje a la fuerza el cepillo giratorio en la ranura. Gírelo de modo
que el saliente situado en el lado de la correa señale hacia arriba.
3 Vuelva a colocar el tope en la ranura (1) y deslice el botón de
liberación hasta su posición original “clic” (2) (g. 22)
Si el cepillo giratorio no está colocado correctamente, no podrá deslizar
el botón de liberación a la posición de bloqueo.
4 Vuelva a colocar la cubierta frontal transparente en la base de la
escoba eléctrica. Agarre la cubierta con ambas manos, empújela
hacia abajo (1) y hacia dentro (2) rmemente hasta que encaje en
las ranuras (“clic”). (g. 23)
Limpieza de las ruedas
1 Apague el aparato.
2 Quite la cubierta frontal transparente de la base de la escoba
eléctrica. Agarre el borde inferior de la cubierta con ambas manos,
y tire hacia fuera (1) y hacia arriba (2) rmemente hasta que se
suelte de las ranuras (g. 16).
3 Ponga la base de la escoba eléctrica boca arriba.
4 Introduzca un destornillador plano debajo de una de las ruedas.
Gírelo para aojar la rueda y el eje de la ranura (g. 24).
No ponga las manos en la rueda.
No acerque demasiado la cara a la base de la escoba eléctrica ni
coloque ésta apuntando a otras personas, con el n de evitar que la
rueda o el eje pueda golpear a alguien.
ESPAÑOL505 Repita los pasos 4 y 5 para quitar las demás ruedas.
6 Quite las pelusas, pelos y cualquier otro tipo de suciedad de las
ruedas, ejes y ranuras.
7 Introduzca los ejes en las ruedas.
8 Vuelva a poner las ruedas y los ejes en las ranuras y colóquelos
rmemente en su posición (“clic”). (g. 25)
9 Vuelva a colocar la cubierta frontal transparente en la base de la
escoba eléctrica. Agarre la cubierta con ambas manos, empújela
hacia abajo (1) y hacia dentro (2) rmemente hasta que encaje en
las ranuras (“clic”). (g. 23)
Puede almacenar el aparato de tres formas:
1 Para guardar el aparato en posición horizontal, colóquelo en la base
No enchufe la base de carga a la red si no es necesario recargar la batería
2 Para guardar el aparato en posición vertical, incline la parte de la
base donde está el cepillo hacia el tubo (“clic”). Luego coloque el
aparato contra la pared (g. 27).
3 Para colgar el aparato en la pared, incline la parte de la base donde
está el cepillo hacia el tubo (“clic”). Luego cuelgue el aparato en un
clavo por la ranura para colgar situada en la parte posterior del
mango superior (g. 28).
Al nal de su vida útil, no tire el aparato junto con la basura normal
del hogar. Llévelo a un punto de recogida ocial para su reciclado.
De esta manera ayudará a conservar el medio ambiente (g. 29).
Si no va a utilizar el aparato durante mucho tiempo, desenchufe el
adaptador de la red para ahorrar energía.
ESPAÑOL 51Cómo deshacerse de la batería
Las baterías de NiCd o de NiMH pueden ser perjudiciales para el medio
ambiente y pueden explotar si se exponen a altas temperaturas o al
1 Extraiga la batería cuando se deshaga del aparato.
No tire la batería junto con la basura normal del hogar; deposítela en
un punto de recogida ocial.
También puede llevar el aparato a un centro de servicio de Philips. El
personal del mismo extraerá la batería y se deshará de ella de forma
no perjudicial para el medio ambiente.
Antes de extraer la batería, asegúrese de que el aparato esté apagado y
desenchufado de la red.
Extraiga la batería sólo si está completamente descargada.
2 Deje que el aparato funcione hasta que se pare.
3 Desenrosque los tornillos y quite la tapa del compartimento de la
4 Desconecte los terminales uno por uno y extraiga la
Si necesita información o tiene algún problema, visite la página Web de
www.philips.com, o póngase en contacto con el Servicio de
Atención al Cliente de Philips en su país (hallará el número de teléfono
en el folleto de la garantía mundial). Si no hay Servicio de Atención al
Cliente de Philips en su país, diríjase a su distribuidor local Philips o
póngase en contacto con el Service Department de Philips Domestic
Appliances and Personal Care BV.
ESPAÑOL52Guía de resolución de problemas
Problema Posible causa Solución
Cargue el aparato (consulte el
pequeña en el aparato o en la
Vacíe la bandeja de suciedad
(consulte el capítulo
(consulte el capítulo
Descargue completamente la
batería dejando que el aparato
funcione hasta que se pare. A
continuación, recargue la batería
durante 16-19 horas. Repita
este ciclo de carga y descarga
Vacíe la bandeja de suciedad
(consulte el capítulo
Español 53Problema Posible causa Solución
Asegúrese de que la puerta de
la bandeja de suciedad está
cerrada antes de colocar la
bandeja de nuevo en el aparato
(consulte el capítulo
de recharge (g. 26).
para cima (2). (g. 5)
para si (‘clique’). (g. 8)
base de varrimento (‘clique’).
ranhuras (‘clique’). (g. 23)
o capítulo ‘Carga’).
adaptador na tomada eléctrica.
(consulte o capítulo ‘Limpeza’).
(consulte o capítulo ‘Limpeza’).
(consulte o capítulo ‘Limpeza’).
capítulo ‘Limpeza’).
