MANUAL DE USUARIO ENL60812X AEG-ELECTROLUX

1. Nunca instale o frigorífico num piso

7. Gaveta para fruta

Consulte a página 10.

• Ligue o frigorífico.

• Ligue o frigorífico, prima o botão [ÁGUA] no painel de comandos durante 2 a 3 minutos para remover o ar (bolha) dos canos e escoar a água inicial.

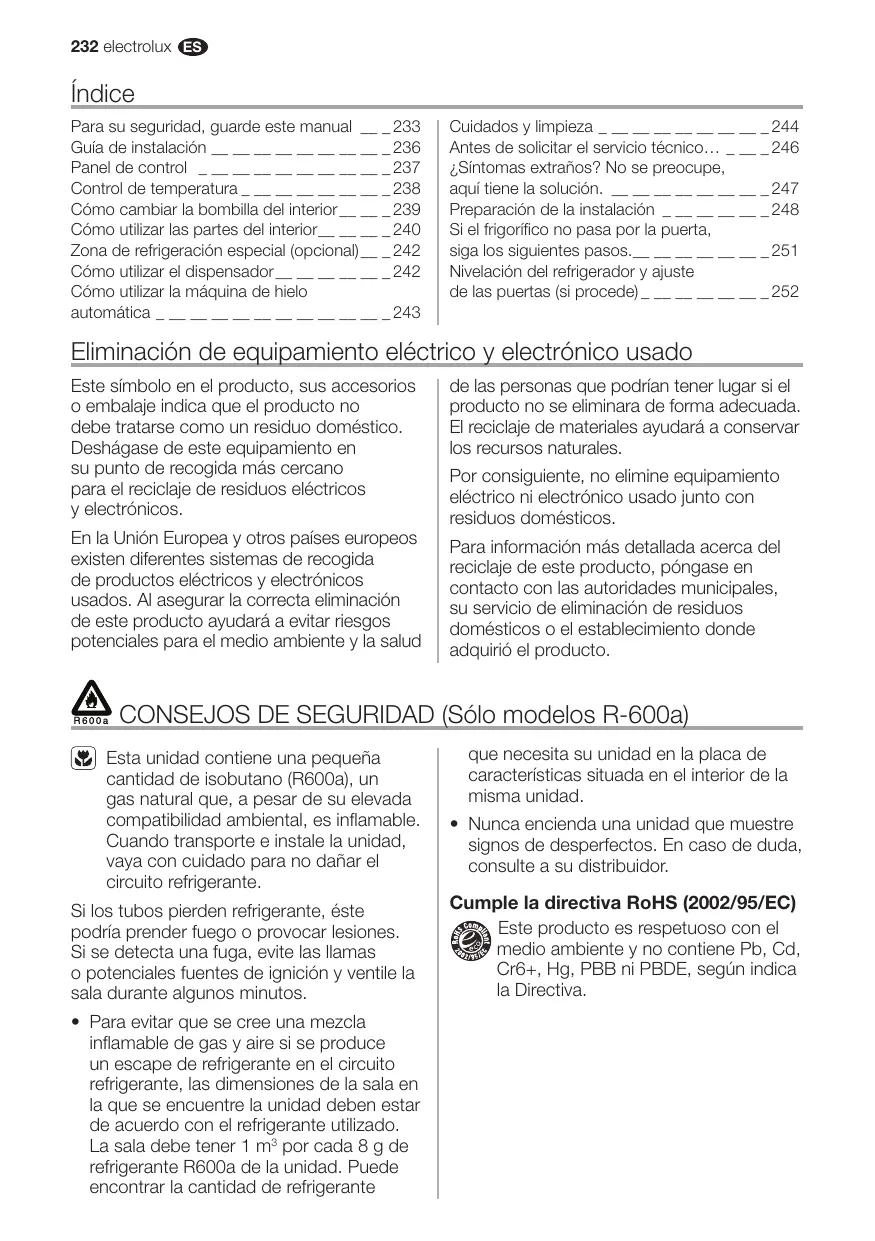

• Volte a verificar se existem fugas de água através do sistema de fornecimento de água (tubos, conectores e canos). Volte a colocar os tubos e não desloque o frigorífico. Conector Connector Tubo água Water da Tube Torneira Tap 232 electrolux ES Índice Para su seguridad, guarde este manual __ _ 233 Guía de instalación __ __ __ __ __ __ __ __ _ 236 Panel de control _ __ __ __ __ __ __ __ __ _ 237 Control de temperatura _ __ __ __ __ __ __ _ 238 Cómo cambiar la bombilla del interior __ __ _ 239 Cómo utilizar las partes del interior__ __ __ _ 240 Zona de refrigeración especial (opcional) __ _ 242 Cómo utilizar el dispensador__ __ __ __ __ _ 242 Cómo utilizar la máquina de hielo automática _ __ __ __ __ __ __ __ __ __ __ _ 243 Cuidados y limpieza _ __ __ __ __ __ __ __ _ 244 Antes de solicitar el servicio técnico… _ __ _ 246 ¿Síntomas extraños? No se preocupe, aquí tiene la solución. __ __ __ __ __ __ __ _ 247 Preparación de la instalación _ __ __ __ __ _ 248 Si el frigorífico no pasa por la puerta, siga los siguientes pasos.__ __ __ __ __ __ _ 251 Nivelación del refrigerador y ajuste de las puertas (si procede) _ __ __ __ __ __ _ 252 Eliminación de equipamiento eléctrico y electrónico usado Este símbolo en el producto, sus accesorios o embalaje indica que el producto no debe tratarse como un residuo doméstico. Deshágase de este equipamiento en su punto de recogida más cercano para el reciclaje de residuos eléctricos y electrónicos. de las personas que podrían tener lugar si el producto no se eliminara de forma adecuada. El reciclaje de materiales ayudará a conservar los recursos naturales. En la Unión Europea y otros países europeos existen diferentes sistemas de recogida de productos eléctricos y electrónicos usados. Al asegurar la correcta eliminación de este producto ayudará a evitar riesgos potenciales para el medio ambiente y la salud Para información más detallada acerca del reciclaje de este producto, póngase en contacto con las autoridades municipales, su servicio de eliminación de residuos domésticos o el establecimiento donde adquirió el producto. Por consiguiente, no elimine equipamiento eléctrico ni electrónico usado junto con residuos domésticos. CONSEJOS DE SEGURIDAD (Sólo modelos R-600a) Esta unidad contiene una pequeña cantidad de isobutano (R600a), un gas natural que, a pesar de su elevada compatibilidad ambiental, es inflamable. Cuando transporte e instale la unidad, vaya con cuidado para no dañar el circuito refrigerante. Si los tubos pierden refrigerante, éste podría prender fuego o provocar lesiones. Si se detecta una fuga, evite las llamas o potenciales fuentes de ignición y ventile la sala durante algunos minutos.
• Para evitar que se cree una mezcla inflamable de gas y aire si se produce un escape de refrigerante en el circuito refrigerante, las dimensiones de la sala en la que se encuentre la unidad deben estar de acuerdo con el refrigerante utilizado. La sala debe tener 1 m3 por cada 8 g de refrigerante R600a de la unidad. Puede encontrar la cantidad de refrigerante que necesita su unidad en la placa de características situada en el interior de la misma unidad.
• Nunca encienda una unidad que muestre signos de desperfectos. En caso de duda, consulte a su distribuidor. Cumple la directiva RoHS (2002/95/EC) Este producto es respetuoso con el medio ambiente y no contiene Pb, Cd, Cr6+, Hg, PBB ni PBDE, según indica la Directiva. ES electrolux 233 Para su seguridad, guarde este manual Lea estas instrucciones de seguridad detenidamente en su totalidad antes de empezar a utilizar la unidad. Guarde esta guía de usuario para su uso posterior. ¡Advertencia! Este símbolo indica posibilidad de peligro de muerte o de lesiones graves. ¡Precaución! Este símbolo indica posibilidad de riesgo de lesiones personales o daños materiales. Otros símbolos NO quitar ni desmontar

Asegúrese de desenchufar la unidad Siga las indicaciones ¡Precaución!

• Si el cable de corriente está dañado, solicite que un centro de servicio o el fabricante lo reemplace, ya que se requieren herramientas especiales.

• Coloque el aparato de modo que la toma quede fácilmente accesible. Advertencia No permita que el frigorífico u otros objetos (pesados) presionen el cable de alimentación. No doble el cable de alimentación en exceso. Si el cable se pela o resulta dañado puede provocar fuego o una descarga eléctrica. No conecte varios dispositivos en la misma toma eléctrica de pared. Pueden provocar sobrecalentamiento y/o fuego. Utilice una conexión exclusiva de toma de tierra para el frigorífico. No toque el cable de alimentación ni el enchufe con las manos mojadas. Existe riesgo de descarga eléctrica. No utilice un cable de alimentación o un enchufe en mal estado ni una toma eléctrica que no esté bien fijada. Existe riesgo de fuego, descarga eléctrica o lesiones graves. Asegúrese de realizar la conexión a tierra. Compruebe si la toma eléctrica de pared dispone de toma de tierra. Existe riesgo de descarga eléctrica. No desenchufe la unidad tirando del cable de alimentación. Sujete siempre firmemente el enchufe. Deje el cable de alimentación de modo que cuelgue hacia abajo en la toma de pared. Si va hacia arriba, el cable que está cerca del enchufe se dobla y se puede dañar, lo que puede provocar descargas eléctricas o fuego. No instale el frigorífico sobre suelo mojado o en un lugar con mucha humedad. El aislamiento eléctrico se debilita y puede provocar descargas eléctricas. 234 electrolux ES Advertencia No permita que el cable de alimentación toque o pase por encima de fuentes de calor. El cable de alimentación se puede dañar y provocar descargas eléctricas. Compruebe que el enchufe está firmemente conectado a la toma de pared. El aislamiento eléctrico se debilita y puede provocar descargas eléctricas. No vierta ni pulverice agua en el interior o exterior del frigorífico. El aislamiento eléctrico se debilita y puede provocar descargas eléctricas. No coloque contenedores con agua u otros líquidos encima del frigorífico. El líquido puede verterse sobre el frigorífico y puede provocar descargas eléctricas. No permita que los niños se cuelguen de las puertas del frigorífico. La unidad puede caer sobre ellos y provocarles lesiones. No retire ni mueva estantes ni compartimentos del frigorífico, mientras estén llenos de alimentos. Los contenedores de materiales duros (cristal, metal, etc.) pueden caer y provocarle lesiones o romper los estantes de cristal y las piezas interiores. No repare, desmonte ni intente arreglar el frigorífico usted mismo. Existe el riesgo de sufrir lesiones personales o de provocar daños en el frigorífico. Se recomienda que las reparaciones sean realizadas por personal cualificado. No almacene gases o líquidos inflamables en el frigorífico. No utilice gases inflamables, benceno, espesante, gasolina, aerosoles, etc., en las proximidades del frigorífico. Existe riesgo de fuego, explosión y lesiones personales graves. Si se detecta un escape de gas en las proximidades del frigorífico o en la cocina, ventile la cocina inmediatamente sin tocar el enchufe de alimentación ni el frigorífico. No conserve muestras médicas ni de investigación que requieran un control de temperatura estricto en el frigorífico. No ponga los dedos o las manos en la parte inferior del frigorífico, especialmente en la parte inferior trasera. Puede cortarse con algunos cantos metálicos eléctricos o recibir una descarga eléctrica. No cambie los fusibles ni las bombillas por su cuenta. Para cualquier reparación o cambio solicite el servicio técnico. Si el cable está pelado o en mal estado, póngase inmediatamente en contacto con el servicio técnico. Cuando decida deshacerse de su antiguo frigorífico, quite el sellado de las puertas en primer lugar. Los niños pueden quedar atrapados y ahogarse en un frigorífico abandonado. No piense: “son sólo algunos días”. ES electrolux 235 PRECAUCIÓN Recuerde desenchufar la unidad si no la va a utilizar durante un período de tiempo prolongado. No toque alimentos ni contenedores del congelador, especialmente si son metálicos, con las manos mojadas. Pueden producirse sabañones o quemaduras por frío. Bajo ningún concepto ingiera alimentos caducados o en mal estado. Los alimentos que se han conservado demasiado tiempo en el frigorífico pueden caducar o deteriorarse. No coloque botellas ni contenedores de cristal en el congelador. Los contenedores de cristal y las botellas pueden romperse y provocar lesiones. Para mover un frigorífico arrastrándolo o inclinándolo, hacen falta más de 2 personas para sostenerlo (una para aguantar la parte superior trasera y otra para la parte inferior). Si se aguanta por otras partes, existe peligro de resbalones. Asegúrese de levantar las ruedas antes de mover el frigorífico.

• Las ruedas pueden dañar o rayar el suelo. En caso de que lo mueva a mucha distancia, no olvide fijar firmemente las piezas interiores con cinta adhesiva.
• Las piezas del interior pueden saltar y romper otras piezas. 236 electrolux ES Guía de instalación Lea estas instrucciones de seguridad antes de utilizar la unidad y siga las indicaciones que contiene para su seguridad. Precauciones en la instalación y la conexión a la red Para evitar fuego, descargas eléctricas o fugas:

1. No instale el frigorífico sobre un suelo

húmedo donde se pueda acumular agua fácilmente.

2. Compruebe los siguientes puntos antes

de conectar la alimentación. Precauciones en el uso Para evitar lesiones personales, descargas eléctricas, etc., lea esta guía de usuario detenidamente y guárdela en un lugar de fácil acceso para futuras consultas. Accesorios Cajón del filtro Kit de conexión a la toma de agua

• Conecte el enchufe de alimentación únicamente a una toma eléctrica con toma de tierra.
• No enchufe el frigorífico a la misma toma eléctrica de pared con otros dispositivos.

3. No utilice extensiones.

4. No permita que objetos (pesados)

presionen el cable de alimentación.

• Si detecta ruidos extraños, olor de productos químicos, humo, etc., tras conectarlo a la alimentación, desenchufe la unidad inmediatamente y póngase en contacto con el servicio técnico.
• Espere unos 5 minutos antes de enchufar de nuevo la unidad tras haberla desenchufado para evitar dañar el compresor u otros dispositivos eléctricos del frigorífico.

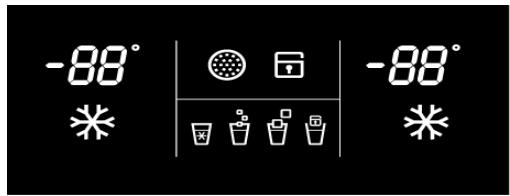

• Tras la primera conexión a la alimentación, espere 2~3 horas hasta que el interior esté suficientemente frío antes de almacenar alimentos en el frigorífico. Tras la conexión inicial del frigorífico pueden desprenderse algunos olores de plástico. Los olores desaparecen a medida que el frigorífico está en marcha y las puertas se abren y se cierran. Guía de usuario ES electrolux 237 Panel de control Pasados seis meses desde la primera conexión, se activará el icono “CHANGE FILTER”. Para hacer el cambio de filtro o un reinicio:

2. Mantenga pulsado el botón

durante tres segundos. A continuación, el icono “CHANGE FILTER” se desactiva. Jugando, los niños pueden pulsar algún botón del panel y provocar alguna alteración en la temperatura y el funcionamiento del frigorífico.

• Pulse este botón para bloquear la unidad y mantener la configuración de funciones y temperatura.
• Pulse el botón de bloqueo de nuevo durante más de 3 segundos para desbloquear la unidad. Para su comodidad, puede bloquear las funciones WATER, CUBED ICE, CRUSHED ICE y ICE MAKER LOCK. El icono se ilumina para indicar la activación de la función seleccionada. Para obtener agua o hielo, pulse suavemente la palanca con el vaso y espere 1~2 segundos.
• Intente no colocar el borde del vaso cerca de la parte inferior de la palanca, ya que pueden producirse salpicaduras o se puede derramar el líquido.
• Puede que oiga un sonido seco cuando los cubitos de hielo hayan salido. Se debe al cierre de la válvula de salida de hielo.
• Pulse la palanca y espere 2 o 3 segundos para obtener todo el agua o los cubitos de hielo disponibles. Cuando limpie la cubitera o cuando se vaya de vacaciones o esté ausente por muchos días y no utilice el frigorífico, retire los cubitos de hielo de la cubitera y pulse el botón para detener el proceso de hacer cubitos. ¡Nota! Las luces interiores del frigorífico se apagan automáticamente cuando las puertas permanecen abiertas durante más de 10 minutos.
• En el caso de que el congelador o el frigorífico permanezcan abiertos durante más de un minuto, suena la alarma de puerta durante 5 minutos en intervalos de 1 minuto. 238 electrolux ES Control de temperatura Cuando se enciende el frigorífico por primera vez, el modo de temperatura está ajustado en [Middle]. Congelador Pulse el botón y la configuración de temperatura cambiará según muestra la figura.

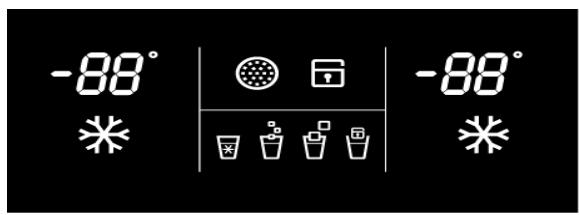

• Cambio secuencial de temperatura Frigorífico Pulse el botón y la configuración de temperatura cambiará según muestra la figura. Congelación rápida... Cuando desee una congelación rápida, pulse el botón . Pulse de nuevo el mismo botón para detener dicho modo. Enfriamiento o refrigeración rápida Cuando desee una refrigeración rápida, pulse el botón . Pulse de nuevo el mismo botón para detener dicho modo.

• Cambio secuencial de temperatura ¡Precaución! Los alimentos del frigorífico pueden congelarse si la temperatura ambiente o del frigorífico está por debajo de 5° C. ES electrolux 239 Cómo cambiar la bombilla del interior Sólo podrá cambiar la bombilla un agente autorizado o personal cualificado. Cambio de las bombillas del frigorífico Bombillas superiores del frigorífico Cambio de las bombillas del congelador

1. Retire los tornillos que sujetan la pantalla.

1. Retire los dos tornillos que sujetan la

2. Sujete la pantalla por la parte inferior

y tire hacia fuera para retirarla.

2. Sujete la pantalla por la parte inferior

y tire hacia fuera para retirarla.

3. Cambie las bombillas.

• Tras cambiar la bombilla, siga los pasos anteriores de desmontaje para volver a montar el conjunto

3. Cambie la bombilla.

• Tras cambiar la bombilla, siga los pasos anteriores de desmontaje en orden inverso 240 electrolux ES Cómo utilizar las partes del interior Ilustración de los modelos con todas las opciones. Las características del aparato varían según el modelo. ES electrolux 241

• No toque con las manos mojadas alimentos (ni contenedores de Alimentos) que se encuentren en el congelador. Existe riesgo de sufrir sabañones o quemaduras por frío.
• No almacene muestras médicas ni de investigación en el frigorífico.
• No guarde verduras en el compartimento para alimentos frescos, ya que se pueden congelar. ¡Nota! El compartimento para huevos se puede colocar de cualquier estante del frigorífico. Compartimento de la puerta del congelador Para almacenar alimentos congelados (No almacene helado ni alimentos de larga conservación durante mucho tiempo en la parte superior del compartimento). Estante del congelador (cristal templado) Para almacenar alimentos congelados como carne, pescado, helado… Cajón de secado del congelador Para almacenar alimentos secos de larga conservación (bacalao seco, anchoas secas, etc.) Cajón del congelador para carne Para almacenar carne, pescado o pollo con papel de aluminio o film de plástico

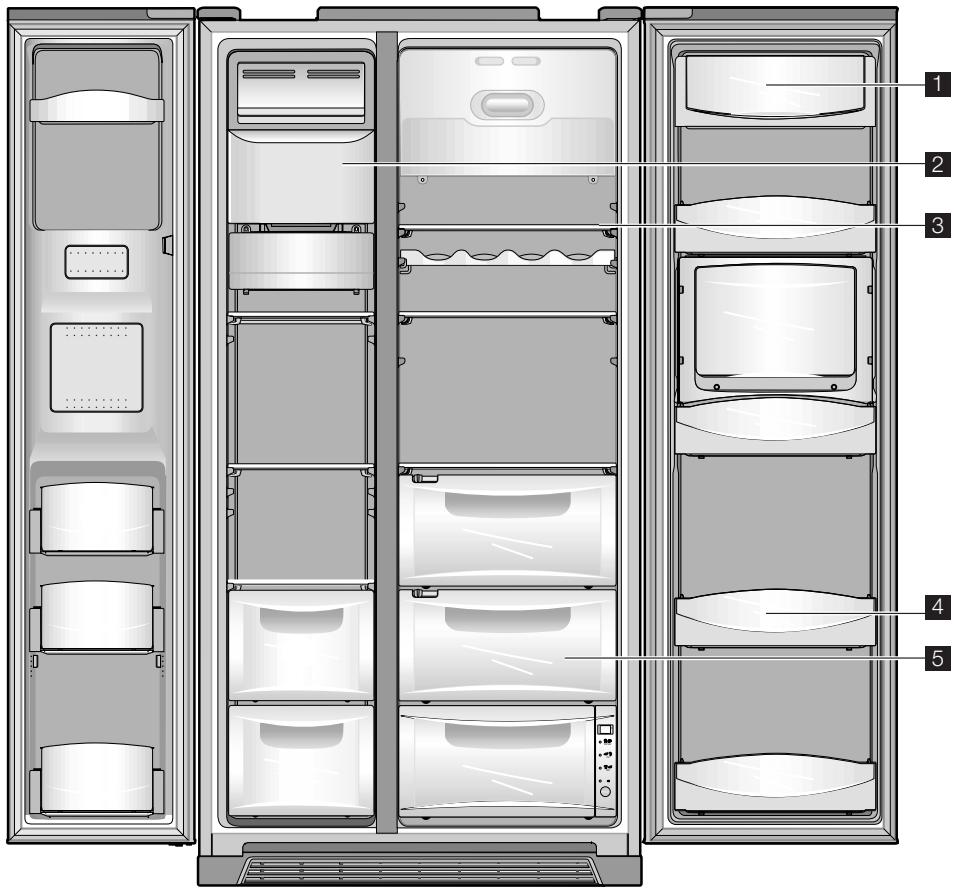

5. Estante del frigorífico (cristal templado)

Para almacenar alimentos comunes.

6. Cajón para verdura

Para almacenar fruta.

8. Compartimento para lácteos

Para almacenar productos lácteos como mantequilla y queso.

9. Compartimiento de la puerta del

frigorífico Para almacenar alimentos, leche, zumos, botellas de cerveza, etc.

10. Bandeja para vino (opcional).

11. Zona de refrigeración especial (opcional)

Consulte la página 10.

12. Compartimento para bebidas (sólo

modelos con compartimento para bebidas) Para uso habitual de latas, agua mineral y refrescos. Sugerencias para almacenar alimentos Lave los alimentos antes de guardarlos. Divida y separe los alimentos en porciones tan pequeñas como sea posible. Coloque los alimentos con un alto contenido de agua o humedad en la parte frontal de los estantes (cerca de la parte lateral de la puerta).

• Si se colocan cerca de la salida de aire frío se pueden congelar. Los alimentos calientes o tibios deben enfriarse suficientemente antes de almacenarlos para reducir el consumo energético y para mejorar el funcionamiento del frigorífico. Tenga cuidado cuando guarde frutas tropicales como plátanos, piñas o tomates, pues se deterioran fácilmente a baja temperatura. Deje tanto espacio como sea posible entre los alimentos. Si están demasiado juntos, la circulación de aire frío se ve dificultada y la refrigeración es deficiente. No olvide cubrir o envolver los alimentos para evitar olores. 242 electrolux ES Zona de refrigeración especial (opcional) Función y gráfico de control de la zona de refrigeración especial Cuando conecta la unidad a la red eléctrica, se ilumina el LED “OFF”. Puede seleccionar “OFF” “VEGETABLE” “FISH” “MEAT” pulsando el botón “SELECT”. Función Pantalla OFF

FISH -1º MEAT -3º Los indicadores luminosos y las temperaturas muestran lo que usted ha seleccionado.

• La temperatura que se muestra en la pantalla es el valor ideal, por lo que puede que no coincida con la temperatura real del interior del compartimiento. Cómo utilizar el dispensador Seleccione WATER / CRUSHED ICE / CUBED ICE y coloque el vaso en la palanca PUSH. Pulse el boton para seleccionar WATER (AGUA) y el icono se encenderá para mostrar que el dispensador está en funcionamiento. Pulse el boton para seleccionar CRUSHED ICE (HIELO PICADO) y el icono se encenderá. Pulse el boton para seleccionar CUBED ICE (CUBITOS DE HIELO) y el icono se encenderá. Si ha seleccionado [CUBED ICE] o [CRUSHED ICE], retire el vaso de la palanca cuando esté medio lleno (si no, el hielo restante hará que el vaso se derrame o que la salida del dispensador se bloquee). ¡Precaución!
• Evite usar vasos poco consistentes o vasos de vidrio si ha elegido cubitos de hielo o hielo picado.
• Por su propia seguridad, nunca introduzca los dedos ni otras herramientas en la salida del dispensador.
• Si el hielo (picado o en cubitos) que sale es amarillento, deje de usar el dispensador y llame al servicio técnico.
• 1 hora después de haber seleccionado [CUBED] o [CRUSHED ICE], el modo de selección vuelve automáticamente a [WATER]. AGUA HIELO PICADO CUBITOS DE HIELO ES electrolux 243 Cómo utilizar la máquina de hielo automática
• Hace unos 10 cubitos de hielo cada vez (unas 7 u 8 veces al día). El proceso de elaboración de hielo se detiene cuando la cubitera está llena.
• Es normal que se oigan golpes en el interior de la máquina de hielo cuando los cubitos de hielo caen en la cubitera.
• Para evitar malos olores, limpie regularmente la cubitera.
• Si no hay suficiente hielo disponible, puede que la máquina no expenda hielo. Espere aproximadamente 24 horas para hacer más hielo.
• Si la máquina tiene problemas para expender el hielo, asegúrese de que la salida del dispensador no está bloqueada. Si la máquina de hielo no funciona

1. Si los cubitos de hielo se atascan

• Extraiga la cubitera y separe los cubitos de hielo que se hayan podido quedar pegados.
• Si necesita ajustar la cantidad de agua que se suministra a la máquina de hielo, llame al servicio técnico.

2. En caso de fallo en el suministro eléctrico

• Los cubitos de la cubitera pueden derretirse y el agua puede pasar al congelador. Si sabe que va a efectuarse un corte en el suministro eléctrico de varias horas, extraiga la cubitera, retire los cubitos de hielo y coloque de nuevo la cubitera en su sitio. ¡Nota! Use únicamente el hielo elaborado por este frigorífico. 244 electrolux ES Cuidados y limpieza Antes de empezar, compruebe que está ¡desenchufado!

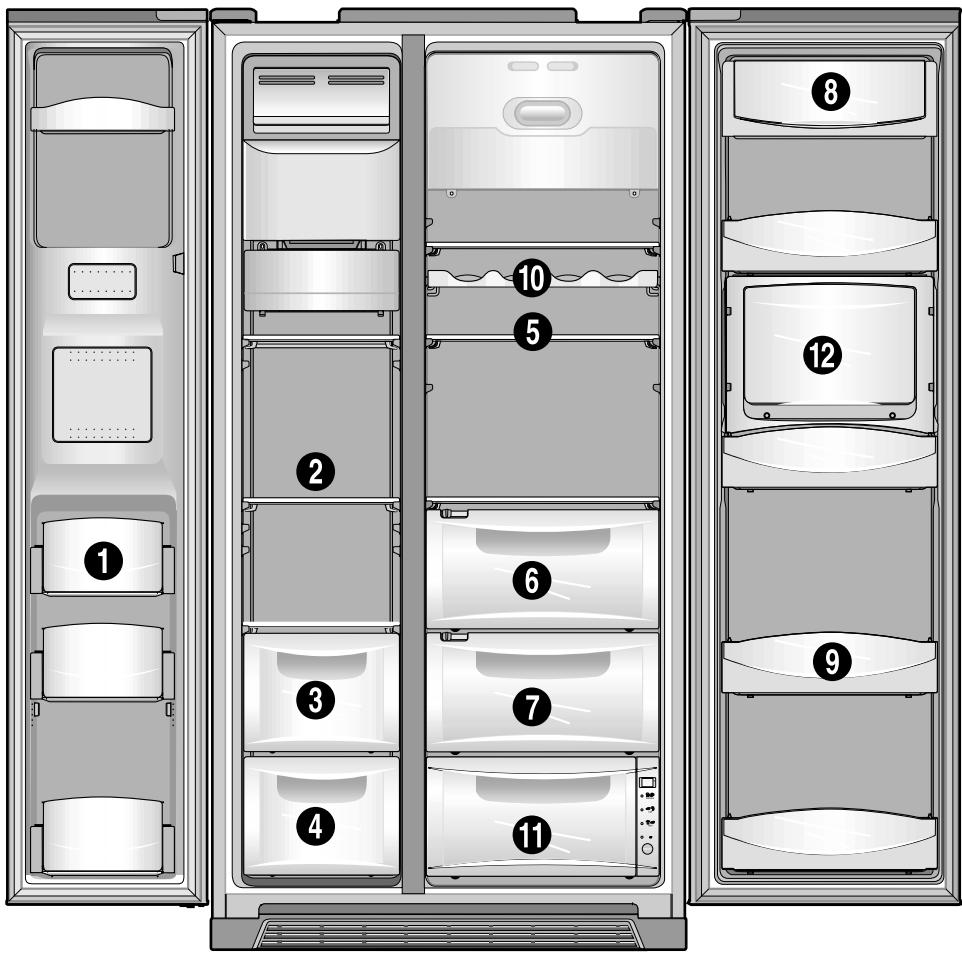

Ilustración de los modelos con todas las opciones. 1 Compartimento para lácteos

• Cubierta del compartimento para lácteos; abra ligeramente la cubierta, aguante ambos extremos y empuje a la izquierda para retirarla.
• Compartimento para lácteos; aguante ambos extremos y tire hacia arriba para retirarlo. 2 Cubitera
• Extracción: levante y empuje la cubitera hacia adelante para su extracción.
• Colocación: ajústela en las hendiduras laterales e introdúzcala hasta el final. Si la cubitera no se introduce bien, extráigala, haga rotar el muelle de la cubitera o gire el mecanismo un cuarto, e introdúzcala de nuevo. No almacene cubitos de hielo durante periodos de tiempo prolongados. ES electrolux 245 3 Estantes del frigorífico y del congelador
• Abra suficientemente las puertas y tire de los estantes hacia fuera para retirarlos. 4 Compartimentos de las puertas del frigorífico y del congelador
• Aguante ambos extremos y tire hacia arriba. 5 Cajón de verduras y cajón de frutas Cómo limpiar Piezas interiores

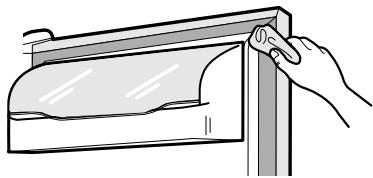

• Para la limpieza, utilice un paño con agua y un detergente suave (neutro). Sellado de las puertas
• Utilice un paño con un detergente suave (neutro).

• Tire hacia afuera e inclínelos ligeramente para retirarlos. Parrilla del dispensador de agua
• Retire la parrilla de retención y limpie la parrilla del agua regularmente. (La parrilla de retención no se vacía por sí misma). Parte trasera (máquinas)

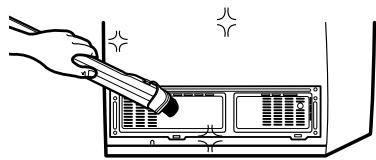

• Quite el polvo de la parrilla con una aspiradora al menos una vez al año. ¡Nota! No utilice otros dispositivos eléctricos en el interior del frigorífico para evitar descargas eléctricas o fuego. ¡Precaución! Por su propia seguridad, al limpiar (extraer y colocar) la cubitera, pulse [ICE MAKER LOCK)].
• Tenga cuidado de no dañarse las manos o los dedos al limpiar la cubitera. ¡Precaución! No utilice gasolina, benceno (benzol), disolventes, etc., ya que pueden dañar algunas piezas. 246 electrolux ES Antes de solicitar el servicio técnico… Compruebe los siguientes puntos antes de solicitar el servicio técnico Problema Comprobación Acción El interior no se enfría. La refrigeración y la congelación no son muy buenas.

• ¿El frigorífico está enchufado?
• ¿La temperatura está ajustada en [Low Mode]?
• ¿El frigorífico está expuesto directamente al sol o hay algún dispositivo calefactor cerca del frigorífico?
• ¿La parte trasera del frigorífico está demasiado cerca de la pared?

• Enchufe el frigorífico.
• Fije la potencia de refrigeración en un nivel medio o fuerte.
• Traslade la unidad a un emplazamiento en el que no esté expuesta directamente al sol ni haya dispositivos calefactores.
• Deje un espacio suficiente (más de 10 cm) entre el frigorífico y la pared. Los alimentos del frigorífico se congelan.

• ¿La temperatura está ajustada en [Strong]?
• ¿La temperatura ambiental es demasiado baja?
• ¿Los alimentos con un elevado contenido de agua están demasiado cerca de la salida de aire frío?

• Fije la temperatura en [Middle] o [Low].
• Si la temperatura ambiente es inferior a 5 °C, los alimentos pueden congelarse.
• Traslade la unidad a un emplazamiento cuya temperatura sea superior a 5° C.
• Coloque los alimentos con alto contenido en agua en los estantes y cerca de la puerta. El frigorífico emite un ruido extraño.

• ¿El suelo sobre el que está el frigorífico es irregular?
• ¿La parte trasera del frigorífico está demasiado cerca de la pared?
• ¿Hay algo que esté en contacto con el frigorífico?

• Traslade la unidad a un emplazamiento cuyo suelo sea firme y esté nivelado.
• Deje espacio suficiente.
• Retire los objetos que estén en contacto con el frigorífico. El interior del frigorífico emite malos olores.

• ¿Los alimentos guardados en el frigorífico están descubiertos?
• ¿Los estantes y compartimentos están manchados con restos de comida?
• ¿Los alimentos llevan demasiado tiempo almacenados?

• Compruebe que todos los alimentos estén cubiertos.
• Límpielos regularmente. Una vez queden impregnados los olores, son más difíciles de eliminar.
• No guarde alimentos durante mucho tiempo.
• El frigorífico no permite conservar perfecta ni indefinidamente los alimentos. ES electrolux 247 ¿Síntomas extraños? No se preocupe, aquí tiene la solución. Caso Explicación Calor Las partes frontal y laterales del frigorífico están tibias o calientes.

• Las tuberías del refrigerante se encuentran justo por debajo de la superficie para evitar que se condense agua. Cuesta abrir la puerta Las puertas no se abren fácilmente.

• Cuesta abrir la puerta cuando la cierra y la vuelve a abrir inmediatamente. La diferencia de presión hace que entre aire cálido. En dicho caso espere un minuto antes de abrirla. Sonido extraño Se oye un ruido como si fluyera agua del frigorífico.

• Cuando el compresor empieza a funcionar o se detiene, el refrigerante que circula por las tuberías puede hacer dicho sonido. Se oyen chasquidos.

• Las piezas internas se encogen y/o se expanden a causa de los cambios de temperatura. Cuando se enfría el interior o cuando se abre la puerta se pueden producir dichos ruidos. Se oyen zumbidos.

• El compresor o los ventiladores que provocan la circulación del aire frío pueden provocar dichos ruidos al funcionar. (Si el frigorífico no está nivelado, dicho ruido puede ser más pronunciado). Escarcha y condensación Aparece condensación o escarcha en las superficies de las paredes y/o los contenedores de alimentos que se encuentran en el congelador y en el frigorífico. Se puede producir escarcha y/o condensación en los siguientes casos; Condensación en la tapa de la luz interior

• La bombilla emite calor mientras está iluminada, por lo que, cuando las puertas están abiertas demasiado tiempo, se puede formar escarcha en la tapa de la luz a causa de la diferencia de temperatura. Condensación en la superficie del frigorífico.

• Si el entorno del frigorífico está ligeramente húmedo, la humedad del aire se pega en la superficie y forma condensación.

• El agua resultante de la descongelación también puede hacer dicho ruido. (El frigorífico tiene un sistema automático de descongelación).

• Cuando hay una elevada temperatura y/o humedad alrededor del frigorífico.
• Cuando las puertas están abiertas demasiado tiempo.

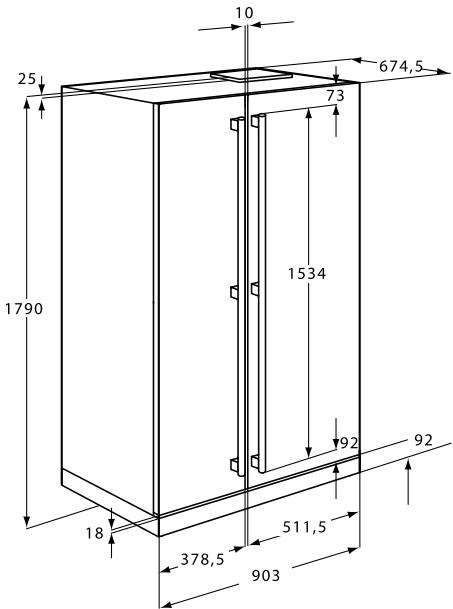

• Cuando los alimentos con un alto contenido en agua se guardan destapados o sin envolver. – Puede observar el mismo fenómeno cuando se vierte agua fría en un vaso y se forma condensación en la superficie del mismo. 248 electrolux ES Preparación de la instalación Compruebe primero si el frigorífico puede pasar por una puerta. Dimensiones (incluyendo los mangos de las puertas) (Anchura*Profundidad*Altura) 903 mm x 721,5 mm x 1.790 mm ES electrolux 249 Juegos de separadores

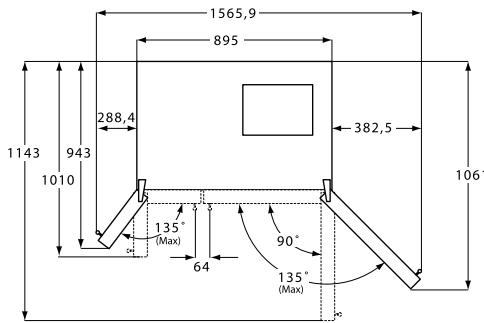

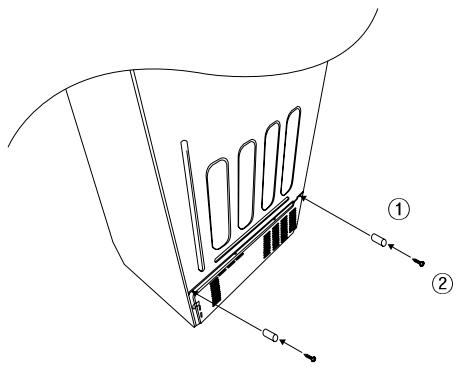

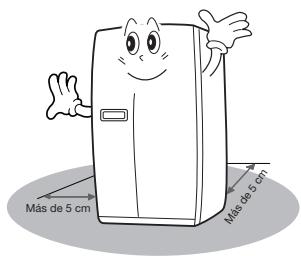

Busque el lugar idóneo para instalarlo Espacio suficiente entre la parte trasera del frigorífico y la pared para ventilación. ¡Atención! Evite la exposición directa al sol. “Coloque los separadores adjuntos en los soportes diseñados a tal efecto en la parte trasera del electrodoméstico y atorníllelos. Esto garantiza que exista la separación mínima necesaria entre el electrodoméstico y la pared.” Cambiar la puerta del congelador

1. En primer lugar, introduzca el conducto

de agua en el agujero de la bisagra inferior (sólo modelos dispensadores), luego encaje la parte inferior de la puerta del congelador en la clavija de la bisagra inferior. ¡Nota! Una vez esté listo el lugar de instalación, siga las instrucciones de instalación. Si la temperatura ambiente alrededor del frigorífico es baja (por debajo de 5 °C), los alimentos se pueden congelar o el frigorífico puede funcionar de modo anómalo.

2. Encaje el agujero inferior de la puerta

del congelador en la clavija de la bisagra inferior.

3. Acerque la parte superior de la puerta a

la unidad y encaje la clavija de la bisagra superior en el agujero superior de la puerta del congelador. (Inserte primero la parte posterior de la bisagra en la muesca del saliente y, a continuación, encaje el agujero superior de la puerta).

2. Acerque la puerta al aparato e introduzca

la clavija de la bisagra superior en el agujero de la parte superior de la puerta. (Inserte primero la parte posterior de la bisagra en la muesca del saliente y, a continuación, encaje el agujero superior de la puerta).

4. Enrosque totalmente el cierre de la

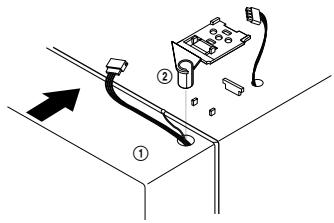

bisagra. Conecte los cables laterales y enrosque el cable de conexión a tierra.

3. Enrosque totalmente el cierre de la

bisagra. Conecte los cables laterales y enrosque el cable de conexión a tierra. Encaje y enrosque la tapa de la bisagra superior.

5. Introduzca el conducto del agua en el

manguito de unión. (Sólo modelos dispensadores) Cambiar la puerta del frigorífico

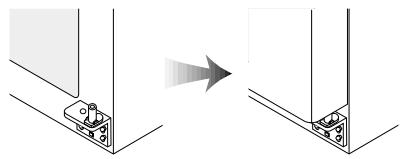

1. Encaje el agujero inferior de la puerta

del frigorífico en la clavija de la bisagra inferior. ES electrolux 251 Si el frigorífico no pasa por la puerta, siga los siguientes pasos Quitar la puerta del congelador Si la tapa de la parte frontal inferior está colocada, retírela.

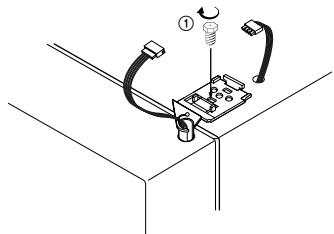

1. Retire la tapa de la parte frontal inferior

en primer lugar. Extraiga la abrazadera izquierda del manguito de unión, luego sujételo y extraiga el tubo de agua izquierdo (sólo modelos dispensadores).

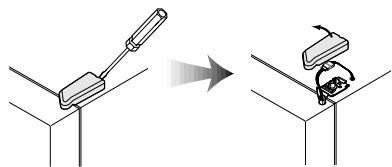

2. Desenrosque la tapa de la bisagra

superior con un destornillador.

3 o 4 veces en sentido antihorario. Desconecte los cables.

4. Levante la bisagra que desea quitar.

(Tras quitar la bisagra la puerta puede caer. Tenga cuidado).

5. Tenga cuidado de no dañar el conducto

del agua cuando quite la puerta. Quitar la puerta del frigorífico

1. Desenrosque la tapa de la bisagra

superior con un destornillador. Inserte un destornillador delgado en la ranura de la tapa que desea retirar.

2. Gire el cierre de la bisagra superior

3~4 veces en sentido antihorario. Desconecte los cables.

(Tras quitar la bisagra la puerta puede caer. Tenga cuidado).

4. Levante la puerta hasta retirarla.

252 electrolux ES Nivelación del refrigerador y ajuste de las puertas (si procede) El refrigerador debe estar nivelado para poder proporcionar el mejor rendimiento y un aspecto frontal adecuado. (Si el suelo sobre el que está situado el refrigerador no es uniforme, las puertas del refrigerador y del congelador parecen estar desniveladas). Si la puerta del congelador está más baja que la del frigorífico… Inserte un destornillador en la hendidura de la rueda izquierda (parte inferior del congelador) y enrosque hasta que la puerta esté nivelada (enrosque para subir la puerta del congelador y desenrosque para bajarla). Si la puerta del frigorífico está más baja que la del congelador… Inserte un destornillador en la hendidura de la rueda derecha (parte inferior del frigorífico) y enrosque hasta que la puerta esté nivelada (enrosque para subir la puerta del frigorífico y desenrosque para bajarla). Panel frontal Tras la instalación y/o la nivelación de las puertas, enrosque los tornillos del panel frontal. (En primer lugar, retire los tornillos de la parte inferior del panel frontal. Encaje y enrosque el panel). ¡Precaución! La parte frontal del frigorífico debe ser un poco más alta que la parte trasera para que la puerta cierre bien, pero si se levanta demasiado la rueda para nivelar la puerta y la parte frontal queda demasiado alta en comparación con la parte trasera, puede resultar difícil abrir la puerta. ES electrolux 253 Cómo instalar el conducto del agua (sólo modelos dispensadores)

1. La presión del agua tiene que ser de

2,0~12,5 kgf/cm2 o más para que la máquina de hielo automática funcione.

• Revise la presión del agua del grifo; si en 10 segundos puede llenar un vaso de 180cc, la presión es la correcta.

2. Cuando instale los tubos del agua,

asegúrese de que no estén cerca de superficies calientes.

3. El filtro del agua únicamente “filtra” agua;

no elimina bacterias o microbios.

4. Si la presión del agua no es lo

suficientemente alta como para que la máquina de hielo funcione, póngase en contacto con el centro de servicio técnico más cercano para hacerse con una bomba adicional de presión de agua.

5. La vida útil del filtro depende del uso

que haga del frigorífico. No obstante, recomendamos cambiar el filtro por lo menos una vez cada 6 meses.

• Cuando pegue el filtro, hágalo en un lugar de fácil acceso (para poderlo extraer y colocar)

6. Después de la instalación del frigorífico y del

sistema de conductos de agua, seleccione [WATER] en el panel de control y pulse el Instalación (sólo modelos dispensadores)

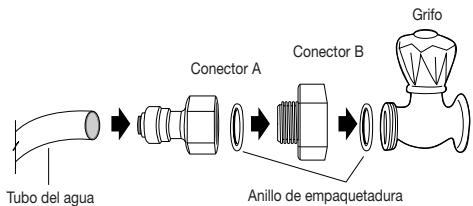

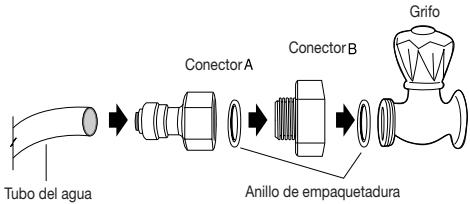

1. Una el conector al conducto de agua del

grifo Grifo Conector Conector botón durante 2 o 3 minutos para llenar el depósito del agua y expender agua.

7. Para evitar escapes de agua, utilice cinta

sellante en la conexión de los tubos.

8. Conecte el tubo del agua al conducto de

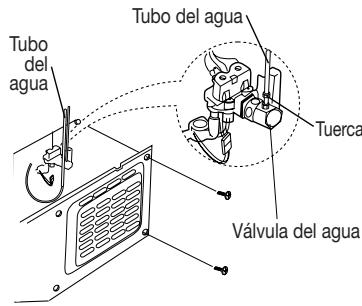

agua fría. KIT DE CONEXIÓN A LA TOMA DE AGUA Compruebe las piezas abajo indicadas para la instalación del suministro de agua. Su agente autorizado más cercano pondrá a su disposición cualquier otra pieza necesaria. Conector Connector (3014454520) Tornillo x 4 (7112401211) Caja del filtro (3019974100) Soporte (3012020700) Cierre A x 3

Tubo del agua A/B (A:3019503200 B:3019503300) Coloque la junta de goma dentro del conector del grifo y atorníllelo en el grifo del agua.

2. Preparar la instalación del filtro del agua

• Mida la distancia aproximada entre el filtro y el tubo del agua y corte el tubo verticalmente.
• Conecte el tubo al filtro como se muestra en la ilustración. Tubo del agua Deje una distancia suficiente al cortar los tubos. Anillo de empaquetadura Figura A Lado del grifo Grifo Conector B Conector A Tubo del agua Caja del filtro En ángulo derecho Tubo del agua Anillo de empaquetadura Figura B Lado de referencia 254 electrolux ES

3. Retirar cualquier sustancia del filtro

• Abra la válvula principal de agua del grifo y compruebe que el agua sale del tubo del agua.
• En caso de que no salga agua, compruebe que la válvula de agua esté abierta.
• Deje abierta la válvula hasta que empiece a salir agua limpia. – El agua que sale primero puede contener sustancias provenientes del filtro (del proceso de fabricación). parte trasera del frigorífico y la cubierta del motor). Coloque el tubo verticalmente tal y como se muestra en la ilustración. Water Tubo del Tube agua Tubo Water del Tube agua Nut Tuerca Grifo Tubo del agua Conector Water Válvula del Valve agua Lado de referencia del tubo del agua Agua

6. Sujetar el tubo del agua

• Sujete el tubo del agua con el [cierre A].

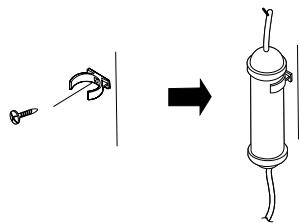

4. Sujetar la caja de filtro

• Atornille y fije el soporte del filtro en el lado izquierdo/derecho de la parte trasera del frigorífico. – Si el soporte no queda bien sujeto, retire el papel de la cinta adhesiva del soporte del filtro y péguelo.
• Introduzca la caja del filtro en el soporte.

• Compruebe que el tubo no esté doblado o retorcido. De ser así, colóquelo de manera correcta para evitar cualquier escape de agua. Cierre AA Fastener Tubo Water Tube del agua

5. Conectar el tubo del agua al frigorífico

• Retire la cubierta de la parte trasera del frigorífico.
• Introduzca el anillo de sujeción en el tubo del agua (hágalo en el sentido de la tuerca).
• Introduzca el tubo del agua por encima de la válvula del agua y gire la tuerca en el sentido de las agujas del reloj para fijarlo (la válvula del agua se encuentra en la parte derecha de la máquina).
• Compruebe que los tubos no estén doblados y que no haya escapes de agua; de ser así, vuelva a comprobar el proceso de instalación.
• Vuelva a colocar la cubierta (coloque el tubo del agua entre la hendidura en la

7. Después de la instalación del sistema de

• Conecte el frigorífico, pulse [WATER] en el panel de control durante 2 o 3 minutos para extraer el aire (burbujas) de los tubos y entonces extraiga el agua inicial.

¡Las bombillas que se utilizan en este aparato son especiales, y se han seleccionado exclusivamente para uso en aparatos domésticos! ¡No pueden utilizarse para la iluminación total o parcial del hogar! Si es necesario cambiar la lámpara, use una de la misma potencia y diseñada específicamente para aparatos domésticos.
