KÄYTTÖOHJE ENL60812X AEG-ELECTROLUX

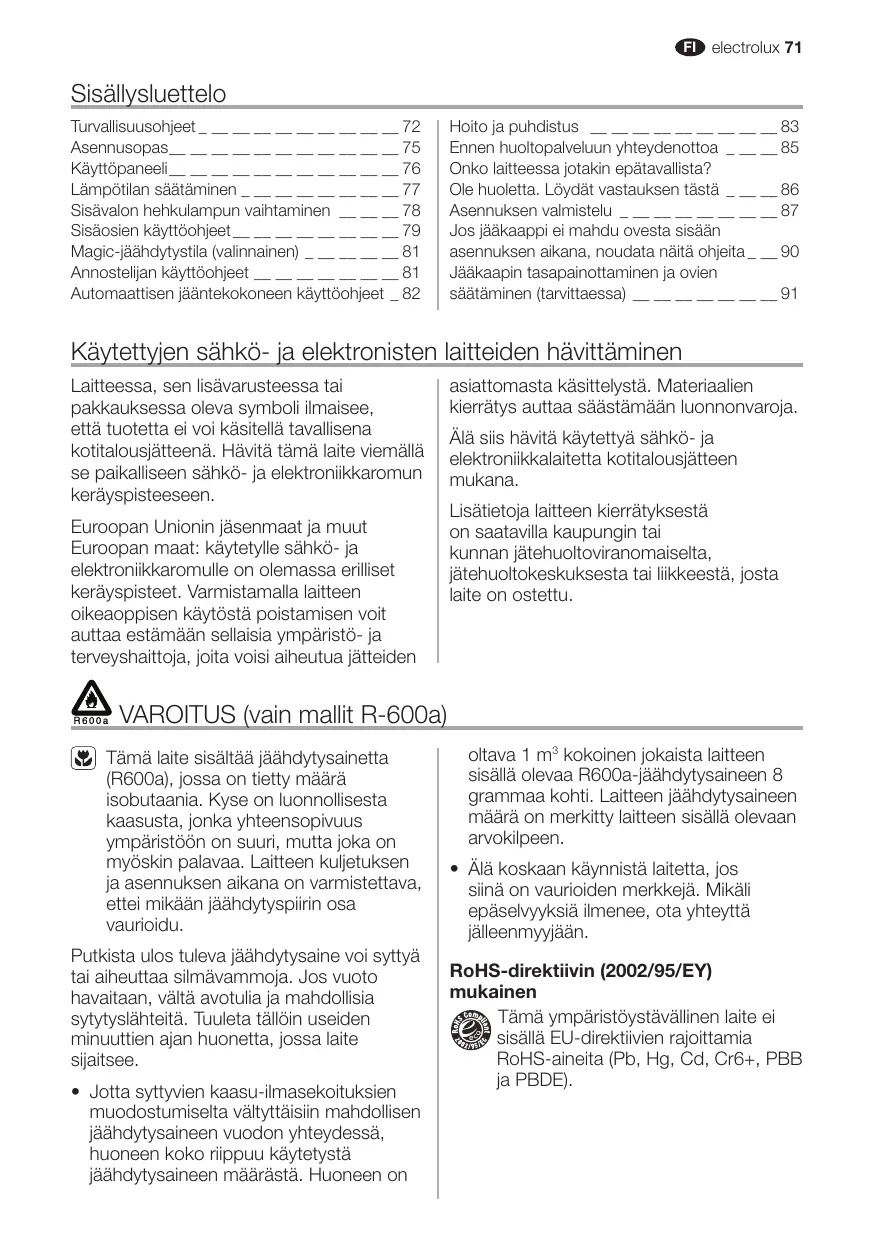

electrolux 71 Sisällysluettelo Turvallisuusohjeet _ __ __ __ __ __ __ __ __ __ 72 Asennusopas__ __ __ __ __ __ __ __ __ __ __ 75 Käyttöpaneeli__ __ __ __ __ __ __ __ __ __ __ 76 Lämpötilan säätäminen _ __ __ __ __ __ __ __ 77 Sisävalon hehkulampun vaihtaminen __ __ __ 78 Sisäosien käyttöohjeet __ __ __ __ __ __ __ __ 79 Magic-jäähdytystila (valinnainen) _ __ __ __ __ 81 Annostelijan käyttöohjeet __ __ __ __ __ __ __ 81 Automaattisen jääntekokoneen käyttöohjeet _ 82 Hoito ja puhdistus __ __ __ __ __ __ __ __ __ 83 Ennen huoltopalveluun yhteydenottoa _ __ __ 85 Onko laitteessa jotakin epätavallista? Ole huoletta. Löydät vastauksen tästä _ __ __ 86 Asennuksen valmistelu _ __ __ __ __ __ __ __ 87 Jos jääkaappi ei mahdu ovesta sisään asennuksen aikana, noudata näitä ohjeita _ __ 90 Jääkaapin tasapainottaminen ja ovien säätäminen (tarvittaessa) __ __ __ __ __ __ __ 91 Käytettyjen sähkö- ja elektronisten laitteiden hävittäminen Laitteessa, sen lisävarusteessa tai pakkauksessa oleva symboli ilmaisee, että tuotetta ei voi käsitellä tavallisena kotitalousjätteenä. Hävitä tämä laite viemällä se paikalliseen sähkö- ja elektroniikkaromun keräyspisteeseen. Euroopan Unionin jäsenmaat ja muut Euroopan maat: käytetylle sähkö- ja elektroniikkaromulle on olemassa erilliset keräyspisteet. Varmistamalla laitteen oikeaoppisen käytöstä poistamisen voit auttaa estämään sellaisia ympäristö- ja terveyshaittoja, joita voisi aiheutua jätteiden asiattomasta käsittelystä. Materiaalien kierrätys auttaa säästämään luonnonvaroja. Älä siis hävitä käytettyä sähkö- ja elektroniikkalaitetta kotitalousjätteen mukana. Lisätietoja laitteen kierrätyksestä on saatavilla kaupungin tai kunnan jätehuoltoviranomaiselta, jätehuoltokeskuksesta tai liikkeestä, josta laite on ostettu. VAROITUS (vain mallit R-600a) Tämä laite sisältää jäähdytysainetta (R600a), jossa on tietty määrä isobutaania. Kyse on luonnollisesta kaasusta, jonka yhteensopivuus ympäristöön on suuri, mutta joka on myöskin palavaa. Laitteen kuljetuksen ja asennuksen aikana on varmistettava, ettei mikään jäähdytyspiirin osa vaurioidu. Putkista ulos tuleva jäähdytysaine voi syttyä tai aiheuttaa silmävammoja. Jos vuoto havaitaan, vältä avotulia ja mahdollisia sytytyslähteitä. Tuuleta tällöin useiden minuuttien ajan huonetta, jossa laite sijaitsee.

• Jotta syttyvien kaasu-ilmasekoituksien muodostumiselta vältyttäisiin mahdollisen jäähdytysaineen vuodon yhteydessä, huoneen koko riippuu käytetystä jäähdytysaineen määrästä. Huoneen on oltava 1 m3 kokoinen jokaista laitteen sisällä olevaa R600a-jäähdytysaineen 8 grammaa kohti. Laitteen jäähdytysaineen määrä on merkitty laitteen sisällä olevaan arvokilpeen.
• Älä koskaan käynnistä laitetta, jos siinä on vaurioiden merkkejä. Mikäli epäselvyyksiä ilmenee, ota yhteyttä jälleenmyyjään. RoHS-direktiivin (2002/95/EY) mukainen Tämä ympäristöystävällinen laite ei sisällä EU-direktiivien rajoittamia RoHS-aineita (Pb, Hg, Cd, Cr6+, PBB ja PBDE). 72 electrolux FI Turvallisuusohjeet Lue nämä turvallisuusohjeet kokonaan huolellisesti ennen laitteen käyttämistä. Säilytä nämä käyttöohjeet tulevia käyttökertoja varten. Varoitus! Ilmoittaa kuoleman- tai vakavasta vammautumisvaarasta. Huomio! Ilmoittaa henkilövahinko- tai omaisuusvahinkovaarasta. Muut merkit ÄLÄ irrota tai pura! EI, ÄLÄ... Varmista, että irrotat pistokkeen sähköverkosta (pistorasiasta)! Säilytä ja noudata! Huomio!
• Viallinen virtajohto on annettava valmistajan tai sen huoltopisteen tai vastaavan pätevän henkilön vaihdettavaksi vaarojen välttämiseksi.
• Laite on sijoitettava niin, että pistokkeeseen päästään käsiksi. Varoitus Älä koskaan anna virtajohdon jäädä jääkaapin tai muiden (painavien) esineiden alle. Älä koskaan taita virtajohtoa liikaa. Jos virtajohto on vaurioitunut tai sen ulkokuori rikkoutunut, se voi aiheuttaa tulipalon tai sähköiskun. Älä liitä useita laitteita samaan verkkovirtalähteeseen (pistokkeeseen). Se voi aiheuttaa ylikuumenemisen ja/tai tulipalon. Liitä jääkaappi maadoitettuun pistokkeeseen, jossa ei ole muita laitteita. Älä koskaan käsittele virtajohtoa tai pistoketta märillä käsillä. Sähköiskuvaara. Älä koskaan käytä vaurioitunutta virtajohtoa tai pistoketta, tai löysää pistorasiaa. Tämä voi aiheuttaa tulipalon, sähköiskun tai vakavan vamman. Varmista pistokkeen maadoitus. Tarkista, onko pistoke maadoitettu. Sähköiskuvaara. Älä koskaan irrota pistoketta virtajohdosta vetämällä. Tartu pistokkeeseen aina tukevasti. Virtajohdon tulee suuntautua pistorasiasta alaspäin. Jos johto suuntautuu ylöspäin, pistokkeen lähellä oleva johto on taittunut ja se voi vaurioitua. Tämä voi aiheuttaa sähköiskun tai tulipalon. Älä asenna jääkaappia märälle lattialle tai erittäin kosteaan paikkaan. Tällöin sähköeristys heikkenee ja olemassa on sähköiskuvaara.

electrolux 73 Varoitus Älä koskaan anna virtajohdon koskettaa lämmityslaitteita tai kulkea niiden yli. Virtajohto voi vaurioitua, jolloin olemassa on sähköiskuvaara. Tarkista, onko pistoke kiinnitetty löysästi pistorasiaan. Tällöin sähköeristys heikkenee ja olemassa on sähköiskuvaara. Älä koskaan kaada tai suihkuta vettä jääkaappiin (sisä- tai ulkopuolelle). Tällöin sähköeristys heikkenee ja olemassa on sähköiskuvaara. Älä aseta vettä tai nesteitä sisältäviä astioita jääkaapin päälle. Vettä voi päästä jääkaappiin ja se voi aiheuttaa sähköiskuvaaran tai vahinkoja. Älä anna lasten roikkua jääkaapin ovissa. Jääkaappi voi kaatua ja aiheuttaa heille vammoja. Älä liikuta tai poista osastojen tasoja/kannattimia silloin, kun niissä on elintarvikkeita ja pakkauksia. Kova pakkaus (lasi- tai metallipakkaus, jne.) voi pudota ja aiheuttaa henkilövammoja tai rikkoa laitteen lasitason ja sisäosia. Älä koskaan korjaa tai pura tai muuta jääkaappia itse. Olemassa on henkilövahinkovaara tai jääkaapin vaurioitumisvaara. Huoltotoimenpiteet kannattaa jättää pätevän alan ammattilaisen suoritattaviksi. Älä koskaan säilytä syttyviä kaasuja tai nesteitä jääkaapissa. Älä koskaan käytä syttyviä kaasuja, bentseeniä, ohennusaineita, bensiiniä, suihkeita, jne. jääkaapin lähellä. Olemassa on tulipalo-, räjähdys- ja henkilövahinko- tai omaisuusvahinkovaara. Jos jääkaapin läheltä tai keittiöstä löydetään kaasuvuoto, tuuleta tila välittömästi ja vältä koskemasta virtajohtoon tai jääkaappiin. Älä säilytä jääkaapissa lääkkeitä tai akateemisia tutkimusnäytteitä, jotka vaativat tarkan lämpötilasäädön. Älä koskaan aseta sormia tai käsiä jääkaapin alle, varsinkaan jääkaapin takaosan alle. Terävät metallireunat voivat aiheuttaa vammoja ja olemassa on sähköiskuvaara. Älä vaihda sulaketta tai hehkulamppua itse. Ota yhtettä huoltopalveluun niiden vaihtamiseksi. Kun havaitset vaurioita tai viiltoja virtajohdossa, ota välittömästi yhteyttä huoltopalveluun. Kun hävität vanhan jääkaapin, poista ensin ovien tiivisteet. Lapset voivat jäädä kiinni käytöstä poistetun laitteen sisälle ja tukehtua. Voi olla erittäin vaarallistaa jättää jääkaappi sikseen “vain muutamaksi päiväksi”! 74 electrolux FI HUOMIO Jos jääkaappia ei käytetä vähään aikaan, irrota sen pistoke pistorasiasta. Älä koskaan kosketa märillä käsillä pakastimessa oleviin elintarvikkeisiin ja pakkauksiin, varsinkin metallisiin. Tällöin on mahdollista saada kylmänkyhmy tai kylmävamma. Älä koskaan syö pilaantunutta tai laadultaan heikentynyttä ruokaa. Liian pitkään jaakaapissa säilytetyt elintarvikkeet voivat pilaantua tai niiden laatu voi heikentyä. Älä koskaan aseta pulloja ja lasipakkauksia pakastimeen. Lasipakkaukset ja pullot voivat rikkoutua ja ne voivat aiheuttaa vammoja. Kun jääkaappia siirretään (vaakasuorassa tai kallistetaan), sen piteleminen vaatii vähintään 2 henkilöä. (Toinen henkilöistä pitelee ylhäällä takana olevia kahvoja, toinen alakahvaa.) Jos henkilöt tarttuvat muihin kohtiin, laitteen siirtäminen on erittäin vaarallista ja sen lipsuminen on todennäköistä. Varmista, että käännät pyörän ylös ennen jääkaapin siirtämistä.

• Pyörät voivat vaurioittaa tai naarmuttaa lattiaa. Jos liikutat laitetta pitkän matkaa, älä unohda kiinnittää sisäosia tiukasti teipeillä.
• Osat voivat törmätä toisiinsa ja rikkoutua.

electrolux 75 Asennusopas Lue nämä turvallisuusohjeet huolellisesti ennen laitteen käyttöä ja noudata varotoimenpiteitä turvallisuuden takaamiseksi. Asennuksen ja sähköliitännän varotoimenpiteet Tulipalo-, sähköisku- tai vuotovaaran välttämiseksi:

1. Älä koskaan asenna jääkaappia märälle

tai kostealle lattialle tai paikkaan, jossa vettä voi helposti kertyä lattialle.

2. Suorita seuraavat tarkastukset ennen

• Liitä pistoke ainoastaan maadoitettuun pistorasiaan.
• Älä liitä jääkaapin pistoketta samaan pistorasiaan muiden laitteiden kanssa.

3. Älä käytä sovitinta tai jatkojohtoa.

4. Älä anna virtajohdon jäädä muiden

(painavien) esineiden alle.

• Jos kuulet poikkeavia ääniä tai voimakkaita kemiallisia hajuja tai havaitset savua, jne. jääkaapista sen jälkeen, kun olet liittänyt sen pistokkeeseen, irrota pistoke välittömästi pistorasiasta ja ota yhteyttä huoltopalveluun tai ELECTROLUX-asiakaspalveluun.
• Odota noin 5 minuuttia ennen kuin liität pistokkeen uudelleen pistorasiaan niin, ettei jääkaapin kompressori tai sähkölaitteet vaurioidu.
• Odota laitteen ensimmäisellä kytkentäkerralla 2~3 tuntia, kunnes jääkaapin sisätila on riittävän kylmä, ja aseta elintarvikkeet vasta sen jälkeen jääkaappiin. (Jääkaapin ensimmäisellä käyttökerralla sähköliitännän yhteydessä voi esiintyä muoviin liittyviä hajuja. Hajut lähtevät pois jääkaapin toimiessa sekä sen ovia avatessa ja sulkiessa.) Käyttöön liittyvät varotoimenpiteet Henkilövahinkojen, tulipalo- ja sähköiskuvaarojen, jne. välttämiseksi nämä ohjeet on luettava huolellisesti ennen käyttöä. Säilytä ohjeet laitteen lähettyvillä tulevia käyttökertoja varten. Varusteet Suodatinkotelo Vedensyöttöpakkaus Käyttöohje 76 electrolux FI Käyttöpaneeli Kuuden kuukauden jälkeen ensimmäisestä päälle kytkemiskerrasta syttyy “VAIHDA SUODATIN” -kuvake. Vettä tai jäätä voidaan annostella painamalla alustaa tasaisesti kupilla ja valinta tulee ulos 1~2 sekuntia tämän jälkeen. Kun suodattimen vaihto tai nollaus on tarpeen, toimi seuraavasti:

• Älä aseta lasin reunaa alustan alaosan lähelle, muutoin vesi tai jääkuutiot voivat mennä lasin yli.

-painiketta 3 sekunnin

ajan. “VAIHDA SUODATIN”-kuvake sammuu. Lapset voivat painaa paneelin painikkeita leikkiessään, jolloin jääkaapin lämpötila- ja toimintoasetukset menevät sekaisin.

• Paina tätä painiketta lukitaksesi painikkeet ja säilyttääksesi lämpötila- ja toimintoasetukset.
• Paina lukituspainiketta uudelleen yli 3 sekuntia lukituksen poistamiseksi. Voit valita toiminnot VESI, JÄÄMURSKA, JÄÄKUUTIO tai JÄÄNTEKOKONEEN LUKKO. Valo syttyy ja ilmoittaa valinnan aktivoitumisesta.

• Kaksi sekuntia jääkuutioiden ulos tulemisen jälkeen kuuluu napsahdus. Tämä ilmoittaa jääkuutioiden venttiilin sulkeutumisesta.
• Odota 2~3 sekuntia suojuksen painamisen jälkeen, jotta saat kaiken veden tai kaikki jääkuutiot. Kun jään säilytyslokeroa puhdistetaan tai kun sitä ei käytetä pitkään aikaan, poista jääkuutiot lokerosta ja paina jääkuutioiden pysäytyspainiketta. Huomaa: Jääkaapin sisävalot sammuvat, kun ovia on pidetty auki yli 10 minuuttia.
• Jos pakastimen tai jääkaapin ovi on auki yli minuutin ajan, ovihälytys aktivoituu 5 minuutin ajaksi ja merkkiääni kuuluu 1 minuutin välein.

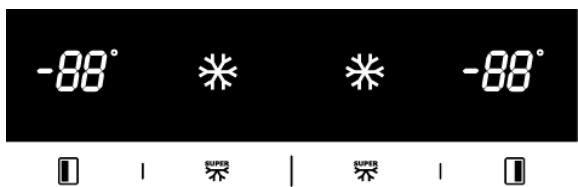

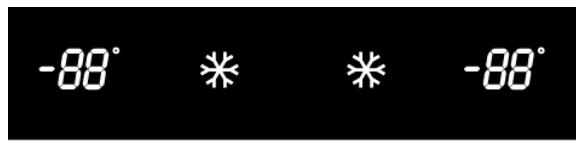

electrolux 77 Lämpötilan säätäminen Kun jääkaappi kytketään sähköverkkoon ensimmäistä kertaa, lämpötila-asetus on [Keskitaso]. Pakastin Paina -painiketta jaasetuslämpötila Jääkaappi Paina -painiketta jaasetuslämpötila muuttuu kuvan osoittamalla tavalla. muuttuu kuvan osoittamalla tavalla.

• Lämpötilan muuttuminen asteittain

• Lämpötilan muuttuminen asteittain Pikapakastus... Kun haluat pakastaa nopeammin, paina -painiketta. Paina painiketta kerran uudelleen, kun haluat päättää tilan. Pikajäähdytys Kun haluat jäähdyttää jääkaapin nopeammin, paina -painiketta. Paina Paina painiketta kerran uudelleen, kun haluat päättää tilan. Huomio! Jääkaapissa olevat elintarvikkeet voivat jäätyä, jos jääkaapin lämpötila on alle 5 °C. 78 electrolux FI Sisävalon hehkulampun vaihtaminen Vain huoltopalvelu tai vastaava alan ammattilainen saa vaihtaa lampun. Jääkaapin lamppujen vaihtaminen Jääkaapin ylävalot Pakastimen lamppujen vaihtaminen

2. Pitele lampun suojuksen pohjaa ja vedä

sitä eteenpäin sen irrottamiseksi.

2. Pitele lampun suojuksen pohjaa ja irrota

se vetämällä sitä eteenpäin.

3. Vaihda hehkulamput.

3. Vaihda hehkulamppu.

• Asenna lampun suojus takaisin paikoilleen noudattamalla purkuohjeita päinvastaisessa järjestyksessä.

• Asenna lampun suojus takaisin paikoilleen noudattamalla purkuohjeita päinvastaisessa järjestyksessä.

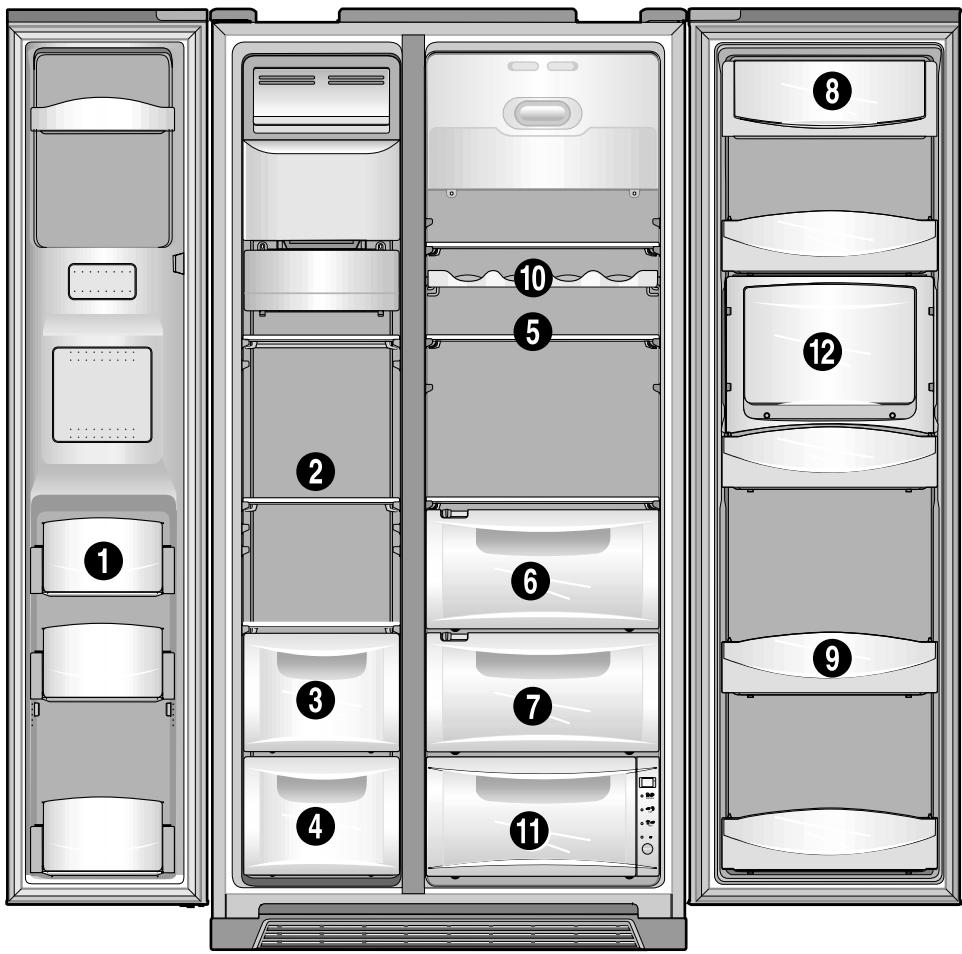

Sisäosien käyttöohjeet Kuvassa esitetään kaikki jääkaapin varusteet. Ominaisuudet riippuvat jääkaapin mallista. electrolux 79 80 electrolux FI

5. Jääkaapin taso (karkaistu lasi)

• Älä koske tai pitele märillä käsillä pakastimessa olevia elintarvikkeita (tuotepakkauksia). Olemassa on kylmänkyhmyjen (kylmävammojen) vaara.
• Älä säilytä jääkaapissa lääkkeitä tai akateemisia tutkimusnäytteitä.
• Älä säilytä vihanneksia jäähdytyskotelossa, sillä ne voivat jäätyä. Huomaa: Voit asettaa munakotelon haluamallasi tavalla jääkaapin tasolle.

Pakastetuotteiden säilytystä varten (Älä säilytä jäätelöä tai pitkiä tuotepakkauksia ylimmässä pakastimen lokerossa.)

2. Pakastimen taso (karkaistu lasi)

Pakastetuotteiden, kuten lihan, kalan, jäätelön, jne. säilytystä varten

3. Pakastimen kuivauskotelo

Kuivien elintarvikkeiden pitkää säilytystä varten (kuivattu mustekala, anjovis, jne.) Tavallisten elintarvikkeiden säilytystä varten

Hedelmien säilytystä varten

8. Maitotuotteiden lokero

Maitotuotteiden, kuten voin ja juuston säilytystä varten

9. Jääkaapin kannatin

Jäähdytettyjen elintarvikkeiden, kuten maidon, mehun, oluen, jne. säilytystä varten

10. Viinipulloteline (valinnainen)

11. Magic-jäähdytystila (valinnainen)

12. Virvokelokero (vain mallit, joissa on

virvokelokero) Usein käytettyjä tölkkejä, vesipulloja ja juomia varten

4. Pakastimen lihakotelo

Folioon tai vinyyliin käärityn lihan, kalan tai kanan säilytystä varten Vinkkejä elintarvikkeiden säilytykseen Pese elintarvikkeet ennen niiden asettamista säilöön. Ole erityisen varovainen trooppisten hedelmien, kuten banaanien, ananaksen ja tomaattien säilönnän kanssa, sillä niiden laatu voi helposti heikentyä alhaisessa lämpötilassa. Erota ja jaa elintarvikkeet pieniin kappaleisiin. Jätä elintarvikkeiden väliin riittävästi tilaa. Jos tuotteet asetetaan liian tiukkaan tai lähelle toisiaan, kylmän ilman kierto estyy ja jäähdytys on heikko. Aseta runsaasti nestettä tai kosteutta sisältävät elintarvikkeet kannatintasojen etuosaan (lähemmäs oven puolta). Älä unohda koskaan suojata tai kääriä elintarvikkeita kelmuun, jotta niiden hajujen leviäminen estettäisiin.

• Jos ne asetetaan lähelle kylmän ilman suihkua, ne voivat jäätyä. Lämpimät tai kuumat elintarvikkeet tulee asettaa säilöön vasta silloin, kun ne ovat jäähtyneet. Täten säästetään energian kulutusta ja parannetaan jäähdytystehoa.

electrolux 81 Magic-jäähdytystila (valinnainen) Magic-jäähdytystilan säädöt ja toiminnot Kun laite kytketään sähköverkkoon, “OFF” -merkkivalo palaa. Voit valita toiminnot “OFF” “VIHANNEKSET” “KALA” “LIHA” painamalla “VALINTA” -painiketta. Vaihe Näyttö OFF

KALA -1º LIHA -3º Merkkivalot ja lämpötilat ilmoittavat valitut toiminnot ja asetukset.

• Näytössä näkyvä lämpötila näyttää kohdelämpötila-arvon, joten se voi poiketa todellisesta tilan lämpötilasta. Annostelijan käyttöohjeet Valitse VESI / JÄÄMURSKA / JÄÄKUUTIOT ja paina kuppia PAINO-alustaa vasten. Valitse VESI painamalla -painiketta ja KUVAKE syttyy valinnan vahvistamiseksi. Vlitse JÄÄMURSKA painamalla -painiketta ja KUVAKE syttyy. Vlitse JÄÄKUUTIOT painamalla -painiketta ja KUVAKE syttyy. Kun saat [JÄÄKUUTIOITA] tai [JÄÄMURSKAA], poista kuppi alustalta, kun se on puoliksi täynnä. (Jos näin ei tehdä, jäljelle jäävä JÄÄ ei mahdu kuppiin ja annostelijan aukko tukkiutuu.) Huomio!
• Vältä ohuiden ja heikkojen kuppien tai kristallilasien käyttämistä jääkuutioiden (jäämurskan) annostelemiseen.
• Turvallisuussyistä sormia tai muita välineitä ei saa koskaan asettaa annosteluaukkoon.
• Jos jää (murska/kuutiot) näyttää värjääntyneeltä, älä käytä annostelijaa ja ota yhteyttä huoltopalveluun. VESI JÄÄMURSKA JÄÄKUUTIOT

• Yhden tunnin jälkeen [JÄÄKUUTIOIDEN] tai [JÄÄMURSKAN] annostelusta valintatila siirtyy automaattisesti asetukseen [VESI]. 82 electrolux FI Automaattisen jääntekokoneen käyttöohjeet
• Kone valmistaa kerralla noin 10 jääkuutiota (7~8 kertaa päivässä). Jos jään säilytyslokero on täysi, jäänteko loppuu.
• Jääntekokoneen iskuäänet ovat normaaleja jääkuutioiden tippuessa jään säilytyslokeroon.
• Jään säilytyslokero tulee puhdistaa säännöllisesti epämiellyttävien hajujen välttämiseksi.
• Jos säilytyslokerossa ei ole riittävästi jäätä, jäätä ei välttämättä voi annostella. Odota noin päivä, ennen kuin teet lisää jäätä.
• Jos jään annostelu on vaikeaa, varmista, ettei annostelijan aukko ole tukkiutunut. Jos jääntekokone ei toimi

1. Jos jääkuutiot jäävät kiinni eikä

• Vedä jään säilytyslokero ulos ja erota yhteen liittyneet jääkuutiot.
• Jos jääntekokoneen syöttöveden määrää on säädettävä. Ota yhteyttä huoltopalveluun.

2. Sähkökatkoksen yhteydessä

• Lokeron jääkuutiot voivat sulaa ja vesi valua pakastintilaan. Jos sähkökatkoksen oletetaan olevan useita tunteja pitkä, vedä lokero ulos ja poista jääkuutiot. Aseta lokero tämän jälkeen takaisin paikoilleen. Huomaa: Käytä ainoastaan tämän jääkaapin valmistamaa jäätä.

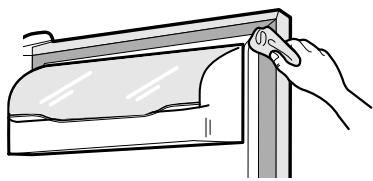

electrolux 83 Hoito ja puhdistus Muista irrottaa pistoke ensin pistorasiasta.

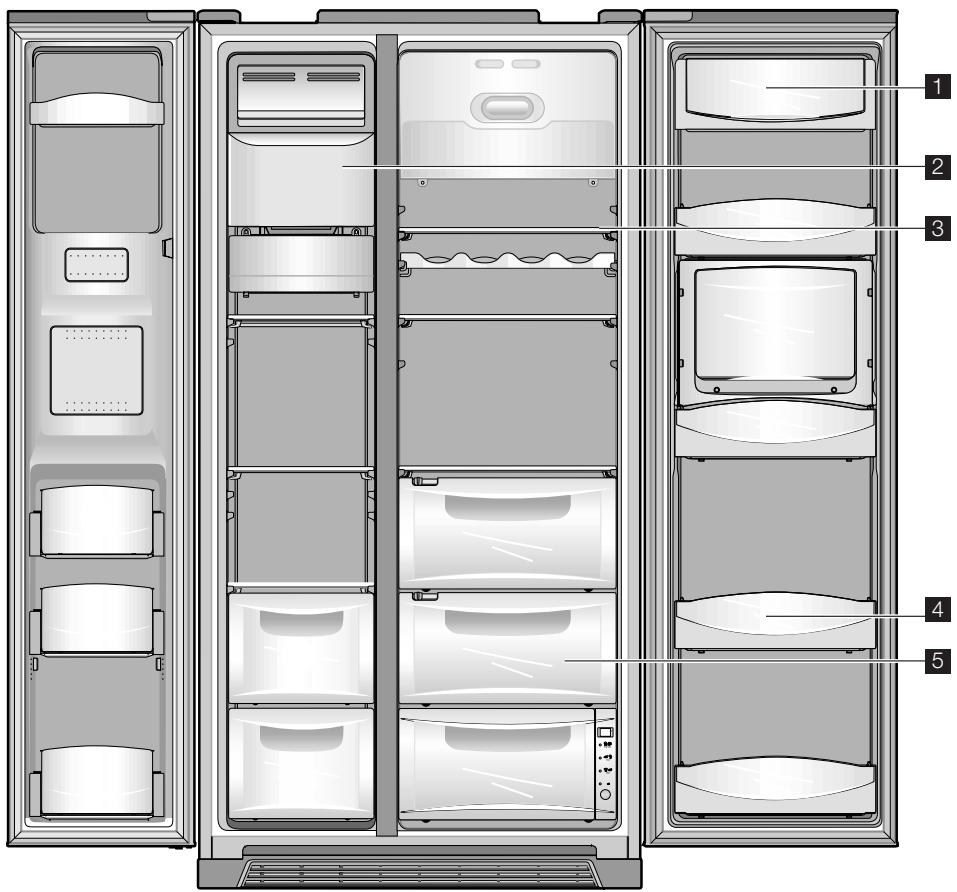

Kuvassa esitetään kaikki jääkaapin varusteet. 1 Maitotuotteiden lokero

• Maitotuotteiden lokeron kansi: avaa kantta hiukan, pitele molemmista päistä ja paina vasemmalle irrottaaksesi kannen.
• Maitotuotteiden lokero: pitele molempia päitä ja vedä ylöspäin irrottaaksesi lokeron. 2 Jään säilytyslokero
• Irrottaminen: vedä lokeroa ylöspäin sen irrottamiseksi.

• Paikoilleen asentaminen: sovita lokero sivu-uriin ja työnnä se kokonaan paikoilleen. Jos lokeron asettaminen kokonaan paikoilleen on vaikeaa, irrota se, kierrä lokeron kierreosaa tai ohjausmekanismia neljänneskierroksen verran ja aseta se uudelleen paikoilleen. Älä säilytä jääkuutioita lokerossa liian kauan. 84 electrolux FI 3 Pakastimen ja jääkaapin tasot Puhdistusohjeet Sisäosat

• Avaa ovet kokonaan ja vedä tasoja eteenpäin niiden irrottamiseksi. Pakastimen

jääkaapin ovilokerot

• Puhdista liinalla, käytä vettä ja mietoa (neutraalia) pesuainetta.

• Pitele molempia päitä ja vedä ylöspäin. 5 Vihanneslaatikko ja hedelmälaatikko
• Vedä eteenpäin ja nosta hiukan ylöspäin laatikoiden poistamiseksi. Annostelijan vesitaso
• Poista veden keräysritilä ja puhdista vesitaso tavalliseen tapaan. (Veden keräysritilä ei tyhjene itsestään.) Huomaa: Älä koskaan käytä muita sähkölaitteita jääkaapin sisällä, sillä tällöin on olemassa sähköisku- ja tulipalovaara. Huomio! Paina turvallisuussyistä painiketta (JÄÄNTEKOKONEEN LUKITUS) kerran, kun jään säilytysjärjestelmä puhdistetaan (irrotetaan ja asennetaan uudelleen paikoilleen).
• Varo, ettei käsiin tai sormiin tulee vammoja järjestelmää puhdistettaessa. Oven tiivisteet
• Puhdista liinalla, käytä mietoa (neutraalia) pesuainetta. Takaosa (moottoritila)
• Poista pöly ritilästä imurilla vähintään kerran vuodessa. Huomio! Älä koskaan käytä bensiiniä (polttoainetta), bentseeniä, ohennusaineita, jne., sillä ne voivat vahingoittaa laitteen pintoja.

electrolux 85 Ennen huoltopalveluun yhteydenottoa Lue seuraavat vianmääritysohjeet ennen yhteyden ottamista huoltopalveluun. Ongelma Sisätila ei jäähdy. Pakastus ja jäähtyminen on heikkoa. Tarkistustoimenpide

• Onko jääkaappi irrotettu sähköverkosta?
• Onko lämpötila asetettu [Alhaiselle tasolle]?
• Onko jääkaappi suorassa auringonvalossa tai onko sen lähellä lämpölähteitä? Jääkaapissa olevat elintarvikkeet jäätyvät.

• Aseta lämtpötila keskitasolle tai korkealle tasolle.
• Siirrä jääkaappi paikkaan, jossa suoraa auringonvaloa ei ole tai jonka lähellä ei ole lämpölähteitä.

• Onko jääkaapin takaosa liian lähellä seinää?

• Varmista, että jääkaapin takaosan ja seinän välissä on riittävästi tilaa (yli 10 cm).

• Onko lämpötila asetettu liian [korkeaksi]?

• Aseta lämpötila [keskitasolle] tai [alhaiselle tasolle].

• Onko ympäristölämpötila liian alhainen?

• Elintarvikkeet voivat jäätyä, jos ympäristölämpötila on alle 5 °C. Siirrä jääkaappi paikkaan, jossa lämpötila on yli 5 °C.

• Onko elintarvikkeet, joiden kosteuspitoisuus on suuri, asetettu lähelle kylmän ilmavirran suihkua? Jääkaapista kuuluu epätavallisia ääniä. Korjaustoimenpide
• Kytke jääkaappi sähköverkkoon.

• Onko jääkaapin alla oleva lattia epätasainen?
• Onko jääkaapin takaosa liian lähellä seinää?

• Aseta suuren kosteuspitoisuuden omaavat elintarvikkeet ovien lähellä oleville tasoille.
• Siirrä jääkaappi tasaiselle lattialle.
• Varmista riittävät välimatkat.
• Poista esineet, jotka koskettavat jääkaappiin.

• Koskeeko jääkaappiin jokin esine tai muu kohde? Sisätilassa on hajuja tai epämiellyttäviä hajuja.

• Onko jääkaapissa olevat elintarvikkeet ilman suojaa tai pakkausta?

• Varmista, että elintarvikkeet on suojattu ja pakattu hyvin.

• Onko tasoilla ja kannattimilla ruokajäämiä?

• Puhdista osat säännöllisesti. Kun hajut imeytyvät osiin, niitä on hankalaa poistaa.

• Onko elintarvikkeita säilytetty liian pitkään jääkaapissa?

• Älä säilytä elintarvikkeita jääkaapissa pitkään.
• Jääkaappi ei ole täydellinen eikä pitkäaikainen elintarvikkeiden säilytyspaikka. 86 electrolux FI Onko laitteessa jotakin epätavallista? Ole huoletta. Löydät vastauksen tästä Tapaus Selitys Lämmitys Jääkaapin etu- ja sivuosa ovat lämpimät tai kuumat.

• Putket (jäähdytyssäiliö) ovat pinnan alla, jotta kosteuden muodostuminen niihin estettäisiin. Ovi on vaikeasti avattavissa Ovet eivät aikeudu helposti.

• Kun suljet oven ja avaat sen heti uudelleen, oven avaaminen ei ole helppoa. Lämpimää ilmaa pääsee sisälle, jolloin on olemassa peine-ero. Odota tällöin yhden minuutin ajan, jonka jälkeen avaaminen on helppoa. Poikkeavia ääniä Kuulostaa siltä, kuin vettä virtaisi jääkaapista.

• Kun kompressori käynnistyy tai pysähtyy, jäähdytysaine, joka tekee sisätilasta kylmän ja joka virtaa putkissa, voi päästää kyseisiä ääniä. Laitteesta kuuluu halkeamis- ja napsautusääniä.

• Laitteesta kuuluu halkeamis- ja napsautusääniä. Sisäosat kutistuvat ja/tai laajenevat lämpötilamuutoksien vuoksi – Kun sisätila kylmänee tai kun ovi on auki – laitteesta voi kuulua kyseisiä ääniä. Laitteesta kuuluu hurinaa tai surinaa.

• Kylmän ilmankierron kompressori tai tuulettimet voivat päästää kyseisiä ääniä. (Jos jääkaappia ei ole tasapainoitettu, äänet voivat olla voimakkaammat.) Huurre ja vesipisarat Pakastimen ja jääkaapin seinässä ja/ tai elintarvikeastian pinnassa on huurretta tai vesipisaroita. Huurretta ja/tai vesipisaroita voi esiintyä seuraavissa tapauksissa:
• Jääkaapin ympärillä oleva lämpötila on korkea ja/tai kosteus suuri.

• Sulanut vesi voi myös päästää kyseisiä ääniä. (Tässä jääkaapissa on automaattinen sulatusjärjestelmä.)

• Ovia pidätään avoinna liian kauan.
• Suuria määriä kosteutta sisältäviä tuotteita säilytetään ilman suojaa tai pakkausta. – Sama ilmiö esiintyy silloin, kun – kylmää vettä kaadetaan lasiin ja sen pintaan muodostuu vesipisaroita. Sisävalon suojuksessa on vesipisaroita.

• Hehkulampusta pääsee lämpöä sen ollessa päällä, kun ovia pidetään auki liian pitkään, vesipisaroita voi muodostua valon suojaan lämpötilaerosta johtuen. Kaapin pinnassa on vesipisaroita.

• Jos jääkaapin ympärillä oleva kosteus on suuri, ilman kosteus jää kaapin pintaan ja niistä muodostuu vesipisaroita.

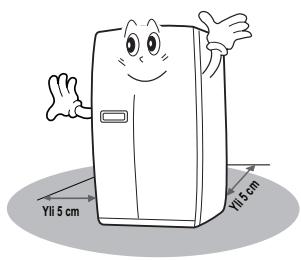

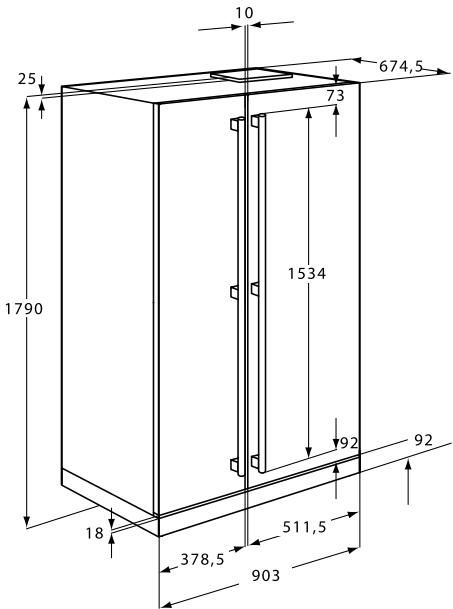

Asennuksen valmistelu Tarkista ensin mahtuuko jääkaappi sisäänkäynnistä tai oviaukosta. Mitat (sisältää ovien kahvat) (Leveys*Syvyys*Korkeus) 903 mm x 721,5 mm x 1 790 mm electrolux 87 88 electrolux FI Määritä sopiva asennuspaikka Varmista, että jääkaapin takaosan ja seinän väliin jää riittävästi tilaa ilmankiertoa varten. Välikkeet

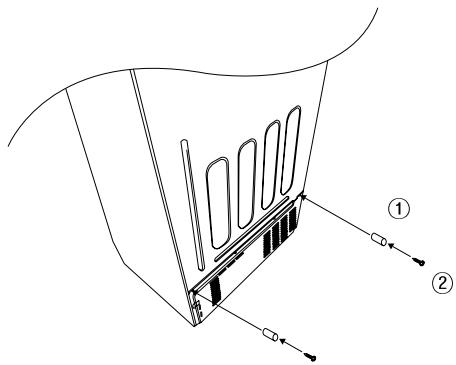

Huomaa: Vältä suoraa auringonvaloa. “Aseta pakkauksen sisältämät välikkeet laitteen takana olevaan pidikkeeseen ja ruuvaa ne paikoilleen. Täten varmistetaan, että laitteen takaosan ja seinän väliin jää riittävästi tilaa”. Pakastimen oven asentaminen paikoilleen

1. Aseta vesiputki ensin alasaranan

tapin reikään (vain mallit, joissa on annostelija). Aseta pakastimen oven alaosa alasaranan tappiin. Huomaa: Kun asennuspaikka on valmisteltu, noudata asennusohjeita. Jos jääkaapin ympärillä oleva lämpötila on alhainen (alle 5 °C), elintarvikkeet voivat jäätyä tai jääkaappi voi toimia poikkeavalla tavalla.

2. Aseta pakastimen oven alaosassa oleva

aukko suoraan alasaranan tappiin.

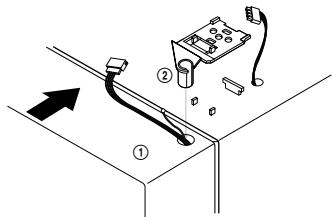

3. Anna oven yläosan sulkeutua kaappiin

ja aseta yläsaranan tappi pakastimen oven yläaukkoon. (Aseta saranan takaosa ensin ulkoneman uraan, ja sen jälkeen etuosa oven yläaukkoon.)

4. Käännä saranan kiinnitin kireälle

loppuun saakka. Liitä johdotukset ja ruuvaa maadoitusjohto.

5. Aseta vesiputki syvälle liitokseen.

(vain mallit, joissa on annostelija) Jääkaapin oven asentaminen paikoilleen

1. Aseta jääkaapin oven alaosassa oleva

aukko suoraan alasaranan tappiin. electrolux 89

2. Anna oven yläosan sulkeutua kaappiin

ja aseta yläsaranan tappi pakastimen oven yläaukkoon. (Aseta saranan takaosa ensin ulkoneman uraan, ja sen jälkeen etuosa oven yläaukkoon.)

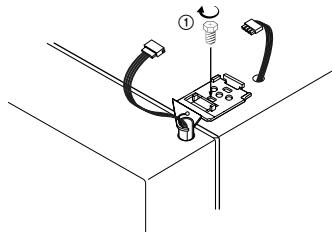

3. Käännä saranan kiinnitin kireälle

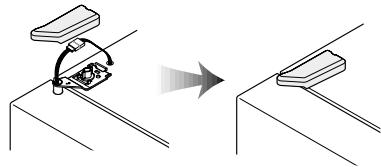

loppuun saakka. Liitä johdotukset ja ruuvaa maadoitusjohto. Napsauta ja ruuvaa yläsaranan suoja.

90 electrolux FI Jos jääkaappi ei mahdu ovesta sisään asennuksen aikana, noudata näitä ohjeita Pakastimen oven irrottaminen Irrota ensin etualasuoja, jos se on kiinnitetty.

1. Irrota ensin alasuoja. Vedä ensin ulos

liitoksen vasen rengas, pitele sitten liitosta ja vedä vasen vesiputki ulos. (Vain mallit, joissa on annostelija) Jääkaapin oven irrottaminen

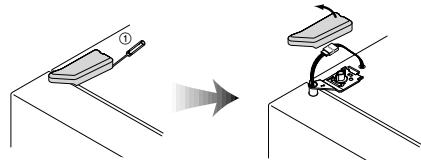

1. Irrota yläsaranan suoja ruuvimeisselillä.

Aseta ohut ruuvimeisseli suojan sivu-uraan sen poistamiseksi.

2. Irrota yläsaranan suoja ruuvimeisselillä.

2. Käännä yläsaranan kiinnitintä

vastapäivään 3~4 kertaa. Irrota johdotukset.

3. Käännä yläsaranan kiinnitintä

vastapäivään 3~4 kertaa. Irrota johdotukset.

3. Nosta saranan etuosaa ylöspäin sen

poistamiseksi. (Kun sarana on poistettu, ovi voi pudota alas ja eteenpäin. Ole varovainen!)

4. Nosta saranan etuosaa ylöspäin sen

poistamiseksi. (Kun sarana on poistettu, ovi voi pudota alas ja eteenpäin. Ole varovainen!)

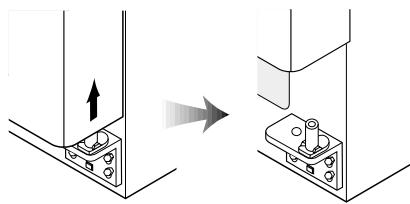

4. Nosta ovi suoraan ylös sen

5. Varo, ettet vaurioita vesiputkea oven

electrolux 91 Jääkaapin tasapainottaminen ja ovien säätäminen (tarvittaessa) Jääkaapin on oltava tasapainossa optimaalisen suorituskyvyn ja asianmukaisen ulkomuodon takaamiseksi. (Jos jääkaapin alapuoella oleva lattia on epätasainen, pakastimen ja jääkaapin ovet näyttävät epätasapainoisilta.) Jos pakastimen ovi on jääkaapin ovea alempana... Aseta ruuvimeisseli (tasapäinen) vasemman pyörän uraan (pakastimen alla) ja käännä sitä myötäpäivään, kunnes ovi on tasapainoitettu. (Myötäpäivään pakastimen oven nostamiseksi, vastapäivään oven laskemiseksi). Jos jääkaapin ovi on pakastimen ovea alempana... Aseta ruuvimeisseli (tasapäinen) oikean pyörän uraan (jääkaapin alla) ja käännä sitä myötäpäivään, kunnes ovi on tasapainoitettu. (Myötäpäivään jääkaapin oven nostamiseksi, vastapäivään oven laskemiseksi). Etusuoja Kiinnitä etusuoja ruuveilla ovien asennuksen ja/tai tasapainoittamisen jälkeen. (Irrota ensin etualapaneelin ruuvit. Napsauta ja ruuvaa suoja.) Huomio! Jääkaapin etuosan on oltava hiukan korkeammalla takaosaan nähden ovien helpon sulkemisen mahdollistamiseksi, mutta jos pyörää nostetaan liikaa oven tasapainoittamiseksi, ts. jääkaapin etuosa on takaosaa korkeammalla, oven avaaminen voi olla vaikeaa. 92 electrolux FI Vesiputken asennusohjeet (vain mallit, joissa on annostelija)

1. Vedenpaineen on oltava 2,012,5 kgf/cm2 tai sitä suurempi, jotta

automaattinen jääntekokone voi toimia.

• Tarkista hanaveden paine; jos 180 ml kuppi on täynnä 10 sekunnissa, paine on hyväksyttävä.

2. Varmista vesiputkien asennuksen aikana,

että ne eivät ole kuumien pintojen lähellä.

3. Vesisuodatin ainoastaan “suodattaa”

veden; se ei poista bakteereja tai mikrobeja.

4. Jos vedenpaine ei ole riittävä

jääntekokoneen toimimisen kannalta, ota yhteyttä paikalliseen putkiasentajaan ylimääräisen vedenpainepumpun asentamiseksi.

5. Suodattimen käyttöikä riippuu

käyttömäärästä. Suosittelemme, että suodatin vaihdetaan vähintään 6 kuukauden välein.

• Kiinnitä suodatin asennuksen aikana helppopääsyiseen paikkaan (poistamista ja vaihtoa varten).

6. Kun jääkaappi ja vesiputkisto on

asennettu, valitse käyttöpaneelista valinta [VESI] ja paina sitä 2-3 minuuttia Asennusohjeet (vain mallit, joissa on annostelija)

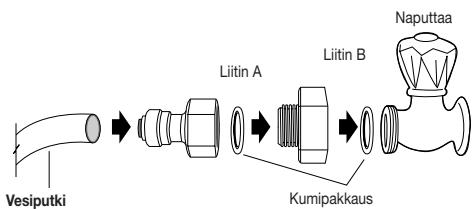

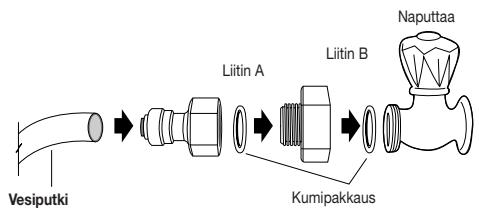

1. Liitä liitin vesiputkeen

Naputtaa Liitin B Vedensyöttöpakkaus Tarkista alla olevat osat vesiliitäntää tehtäessä. Muut vaaditut osat ovat saatavilla paikalliselta huoltopalvelun edustajalta. Liitin Connector (3014454520) Ruuvi x 4 (7112401211) Suodatinkotelo (3019974100) Pidike (3012020700) Kiinnitin A x 3

Vesiputki A/B (A:3019503200 B:3019503300) Aseta kuminen tiivistysrengas hanan liittimen sisään ja ruuvaa liitin vesihanaan.

2. Valmistaudu asentamaan vesisuodatin

• Mittaa suodattimen ja vesiputken likimääräinen välimatka ja leikkaa putki irti pystysuorassa. Liitin A

• Liitä putket suodattimeen kuvan mukaisesti. Kumipakkaus Vesiputki veden syöttämiseksi vesisäiliöön ja veden annostelemiseksi.

7. Tiivistä putket/letkut tiivistysteipillä, jotta

vesivuodot vältettäisiin.

8. Vesiputki tulee liittää

kylmävesiputkistoon. Jätä riittävästi välimatkaa putkia leikatessa. Kuva A Naputtaa Liitin B Naputa sivua Vesiputki Liitin A Suodatinkotelo Oikea kulma Vesiputki Kumipakkaus Kuva B Viitesivu

3. Poista mahdolliset aineet suodattimesta

• Avaa hanaveden pääventtiili ja tarkista, tuleeko vesiputkesta vettä.
• Tarkista onko vesiventtiili auki, jos vettä ei tule ulos.
• Jätä venttiili auki, kunnes putkesta tulee puhdasta vettä. – Alussa vedessä voi olla suodattimesta tulevia aineita (valmistusprosessi). Aseta putki pystysuoraan kuvan osoittamalla tavalla. Water Tube Vesiputki Water Vesiputki Tube Nut Mutteri Naputtaa Vesiputki Viitepuolen vesiputki Water Valve Vesiventtiili Liitin Vesi

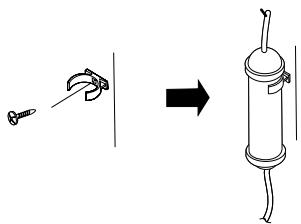

4. Suodatinkotelon asentaminen

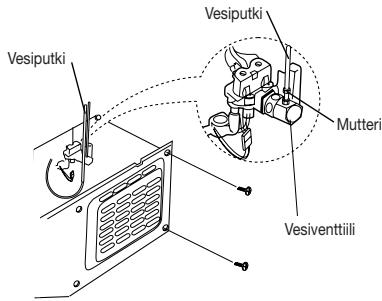

• Ruuvaa ja kiinnitä suodatinpidike jääkaapin taakse vasemmalle/oikealle puolelle. – Jos pidike ei ole kiinnittynyt hyvin, poista suodatinpidikkeen teipin taustapaperi ja kiinnitä se.
• Aseta suodatinkotelo pidikkeeseen.

5. Liitä vesiputki jääkaappiin

• Poista takasuoja jääkaapin takaalaosasta.
• Aseta kiinnitysrengas vesiputkeen. (Ole huolellinen ja noudata mutterin suuntaa.)
• Aseta vesiputki vesiventtiilin päälle, käännä mutteria myötäpäivään sen kiinnittämiseksi. (Vesiventtiili on moottorien oikealla puolella.)
• Tarkista, onko putkissa vääntymiä tai vesivuotoja. Jos niitä löytyy, tarkista asennusvaiheet uudelleen.
• Asenna takasuoja takaisin paikoilleen. (Vesiputki on asennettava jääkaapin takosan uran ja moottorin suojan väliin.) electrolux 93

6. Kiinnitä vesiputki

• Kiinnitä vesiputki [Kiinnittimellä A].
• Tarkista onko putki vääntynyt tai puristuksissa. Jos näin on, aseta se oikein vesivuotojen estämiseksi. KiinnitinAA Fastener Water Tube Vesiputki

7. Vedensyöttöjärjestelmän asentamisen

• Kytke jääkaappi sähköverkkoon, paina käyttöpaneelin [VESI] -painiketta 2~3 minuutin ajan mahdollisen ilman (kuplien) poistamiseksi putkista ja alkuveden tyhjentämiseksi.

T ässä laitteessa olevat polttimot ovat erityisesti kodinkoneita varten suunniteltuja erikoispolttimoita! Niitä ei voida käyttää huonevalaisimissa! Vaihda polttimot tarvittaessa saman teholuokituksen omaaviin kodinkoneita varten tarkoitettuihin polttimoihin.
